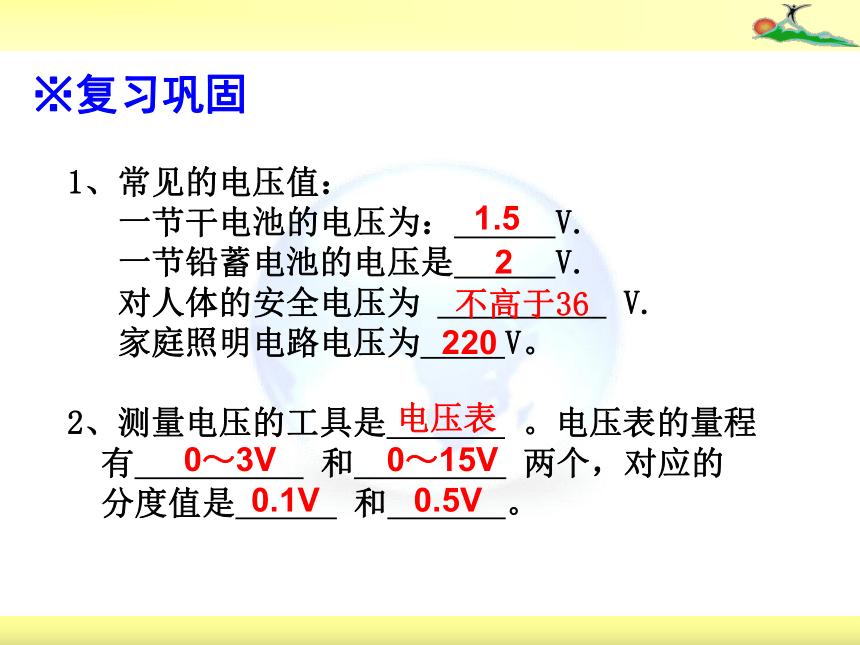

1、常见的电压值：
一节干电池的电压为： V.
一节铅蓄电池的电压是 V.
对人体的安全电压为 V.
家庭照明电路电压为 V。
2、测量电压的工具是 。电压表的量程
有 和 两个，对应的

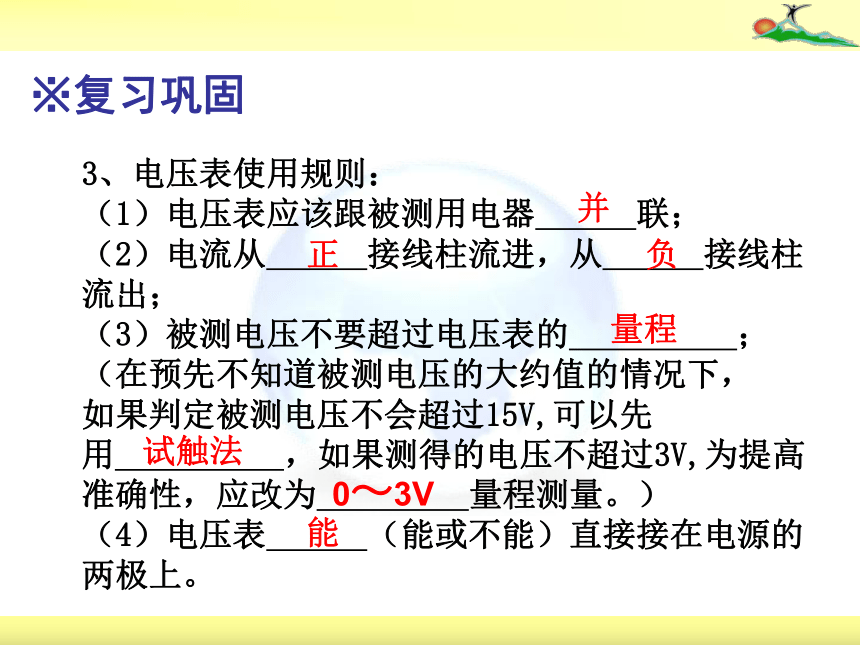

分度值是 和 。※复习巩固1.52不高于36220电压表0～3V0～15V0.1V0.5V3、电压表使用规则：
（1）电压表应该跟被测用电器　　　联；
（2）电流从　　　接线柱流进，从　　　接线柱流出；
（3）被测电压不要超过电压表的　　　　　；（在预先不知道被测电压的大约值的情况下，
如果判定被测电压不会超过15V,可以先用 ，如果测得的电压不超过3V,为提高准确性，应改为 量程测量。）
（4）电压表　　　（能或不能）直接接在电源的两极上。※复习巩固并正负量程试触法0～3V能IA= IB = IC※复习巩固

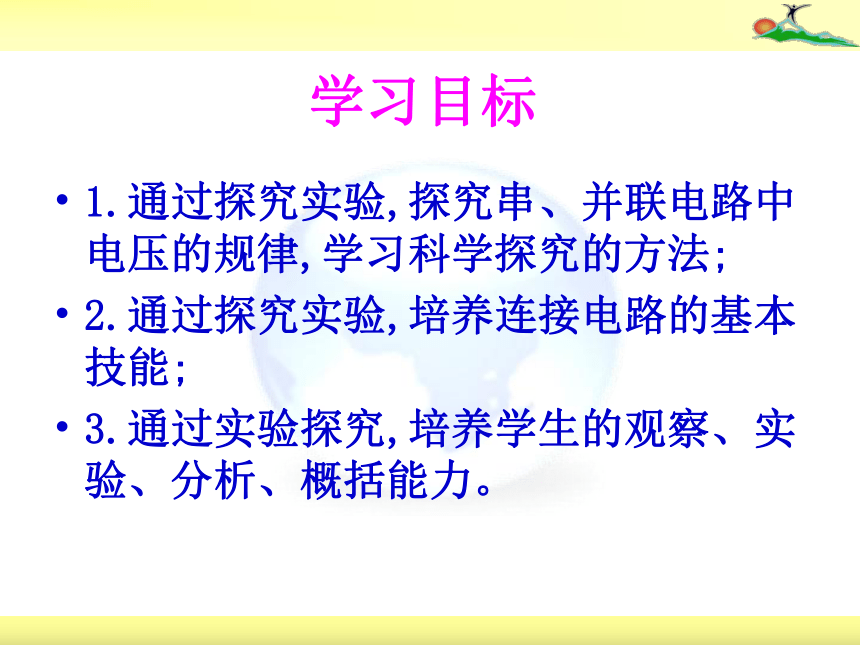

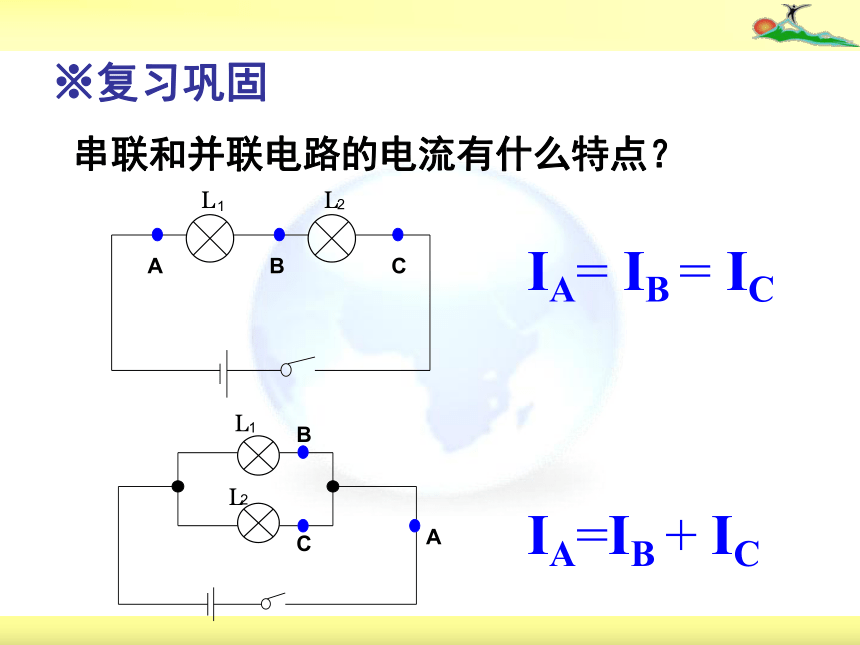

串联和并联电路的电流有什么特点？IA=IB + IC学习目标1.通过探究实验,探究串、并联电路中电压的规律,学习科学探究的方法;
2.通过探究实验,培养连接电路的基本技能;

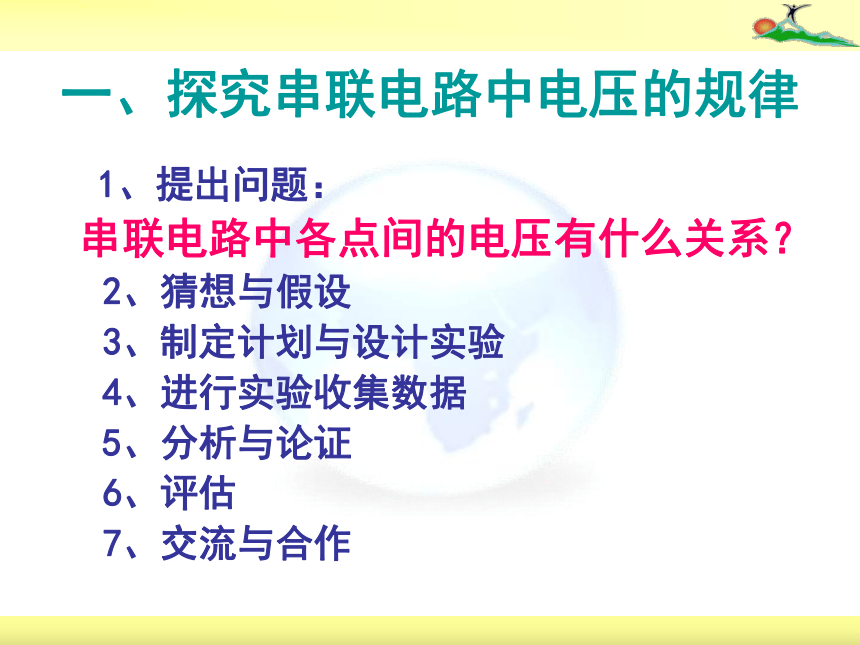

3.通过实验探究,培养学生的观察、实验、分析、概括能力。一、探究串联电路中电压的规律 1、提出问题：
串联电路中各点间的电压有什么关系？
2、猜想与假设
3、制定计划与设计实验

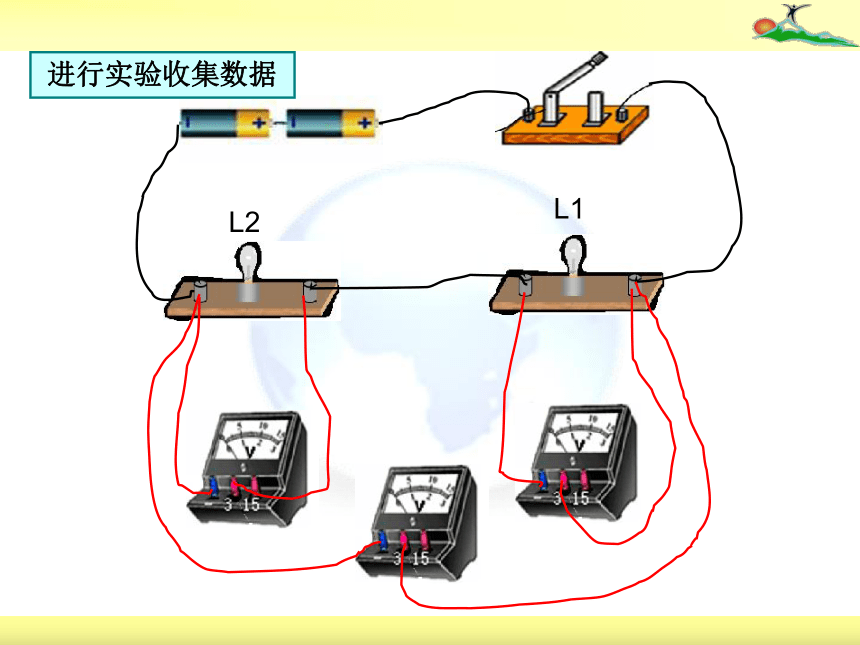

4、进行实验收集数据
5、分析与论证
6、评估

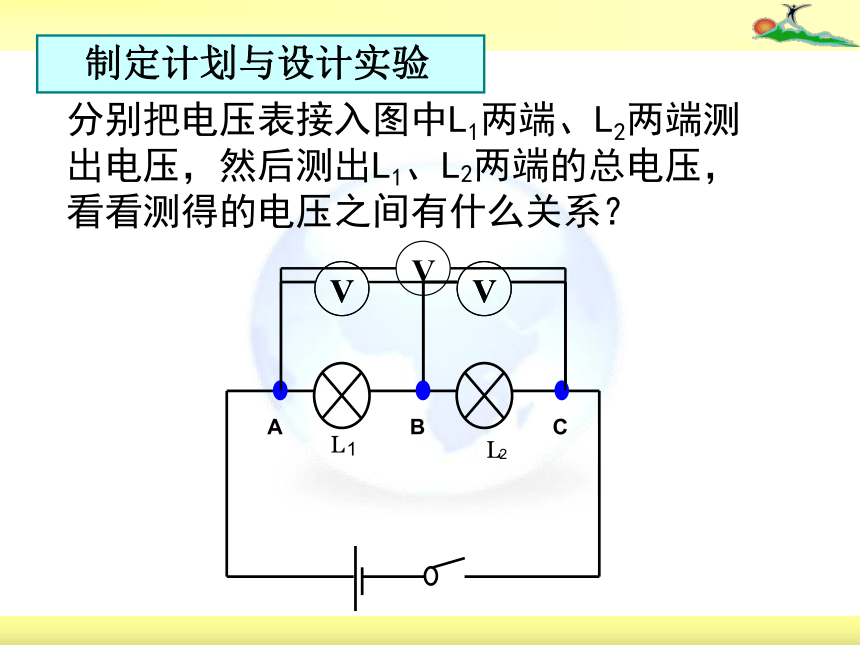

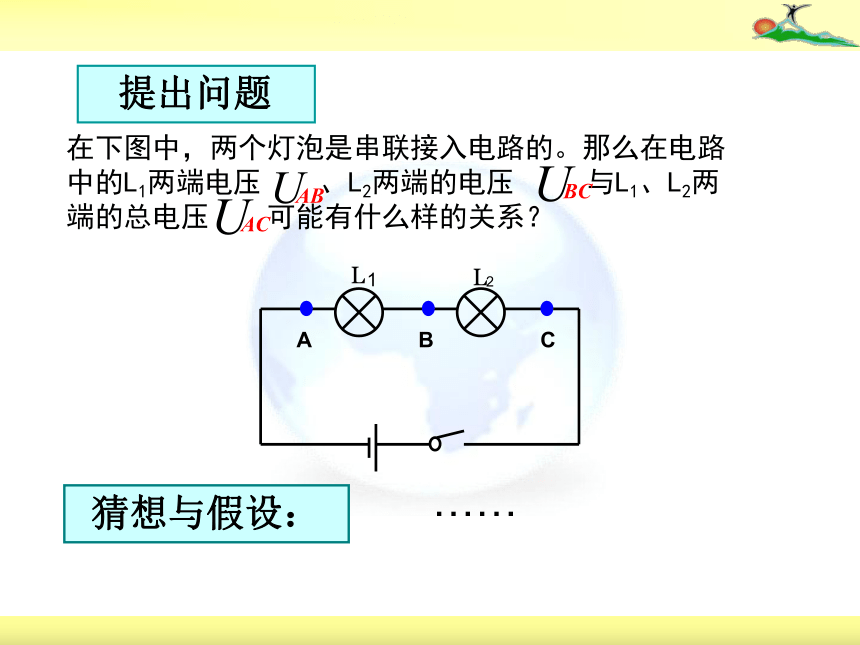

7、交流与合作 提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 、L2两端的电压 与L1、L2两端的总电压 可能有什么样的关系？ 猜想与假设：…… 制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ 进行实验收集数据L1L2 分析与论证由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和=+/V/V/V评估、交流与合作为了确保实验结论的准确性和普遍性，实验设计应该考虑到：
①多进行几次实验
②每次实验选用不同的规格的小灯泡或其它用电器
③改用不同电压的电源，
④将用电器的个数由两个改为三个或更多。
这样才能使实验结论更具有普遍性。二、探究并联电路中电压的规律1、提出问题：
并联电路中各点间的电压有什么关系？
2、猜想与假设
3、制定计划与设计实验
4、进行实验收集数据
5、分析与论证
6、评估
7、交流与合作 提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？ 猜想与假设…… 制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ 进行实验收集数据L1L2 分析与论证由数据我们可以看出：并联电路两端总电压等于各支路两端的电压评估、交流与合作/V/V/V==1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？12课堂练习==-14V-8V=6V解：答：电压表V2的示数是6V。2、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V B 1V、1V
C 2V、1V D 无法确定C 4、一种节日小彩灯是由多个小灯泡串联而成的，若每个彩灯上标注的正常工作电压是20V，则应将 个彩灯 （填“串”或“并”）联接在家庭电路两端。
11串 3、若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为? ? ? ??V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为? ? ? ? ??V。111105、在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）ABCDD6、如图电路中当闭合开关后，电路正常工作，两只电压表指针位置如右图，则L1、L2两端的电压分别是（ ）L2A、4.8V 1.2V B、6V 1.2V
C、1.2V 6V D、1.2V 4.8VA课堂小结1、串联电路两端总电压等于各部分电路两端电压之和。=+2、并联电路两端总电压等于各支路两端的电压==表达式为：表达式为：巩固提高 1、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1 、L2、L3两端电压分别为（ ）A、4V，5V，6V
B、6V，5V，4V
C、11V，20V，9V
D、5V，4V，6VA2、如图两盏相同的灯泡在电路闭合后都能正常发光，过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 （ ）A、L1灯丝断了
B、L2灯丝断了
C、L1灯短路
D、L2灯短路L1L2A 3、如图当S闭合时，V1示数为8V，V2示数为10V，若电源电压为12V，则L2两端电压是多少？4、在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：
（1）电源电压是多少?
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?S3L1Q&AThank you !!!
