第二十章 第2节 电生磁 课课练（基础+提高+中考+答案）

中小学教育资源及组卷应用平台

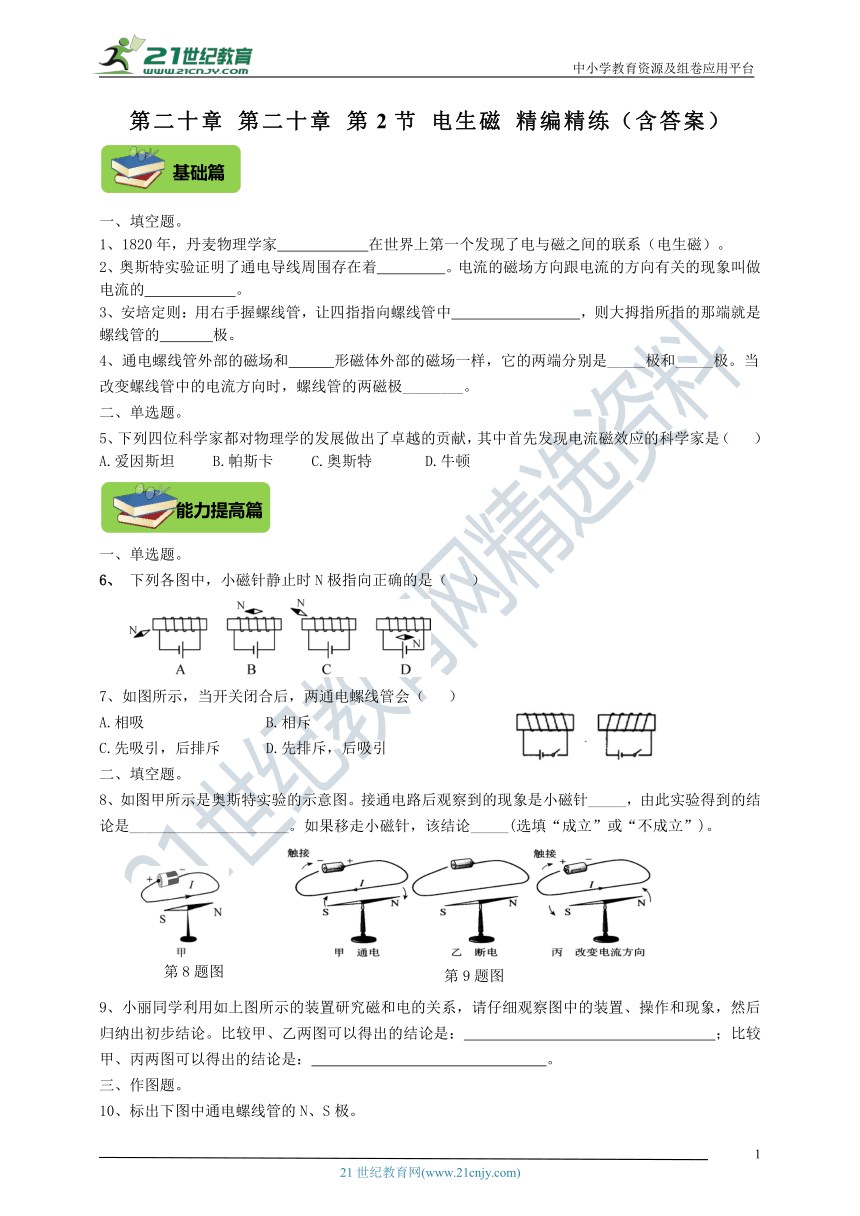

第二十章 第二十章 第2节 电生磁 精编精练（含答案）

一、填空题。
1、1820年，丹麦物理学家 在世界上第一个发现了电与磁之间的联系（电生磁）。
2、奥斯特实验证明了通电导线周围存在着 。电流的磁场方向跟电流的方向有关的现象叫做电流的 。
3、安培定则：用右手握螺线管，让四指指向螺线管中 ，则大拇指所指的那端就是螺线管的 极。
4、通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两端分别是_____极和_____极。当改变螺线管中的电流方向时，螺线管的两磁极________。
二、单选题。
5、下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是（ ）
A.爱因斯坦 B.帕斯卡 C.奥斯特 D.牛顿

一、单选题。
6、 下列各图中，小磁针静止时N极指向正确的是（ ）

7、如图所示，当开关闭合后，两通电螺线管会（ ）
A.相吸 B.相斥
C.先吸引，后排斥 D.先排斥，后吸引
二、填空题。
8、如图甲所示是奥斯特实验的示意图。接通电路后观察到的现象是小磁针_____，由此实验得到的结论是_____________________。如果移走小磁针，该结论_____(选填“成立”或“不成立”)。






9、小丽同学利用如上图所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论。比较甲、乙两图可以得出的结论是： ；比较甲、丙两图可以得出的结论是： 。
三、作图题。

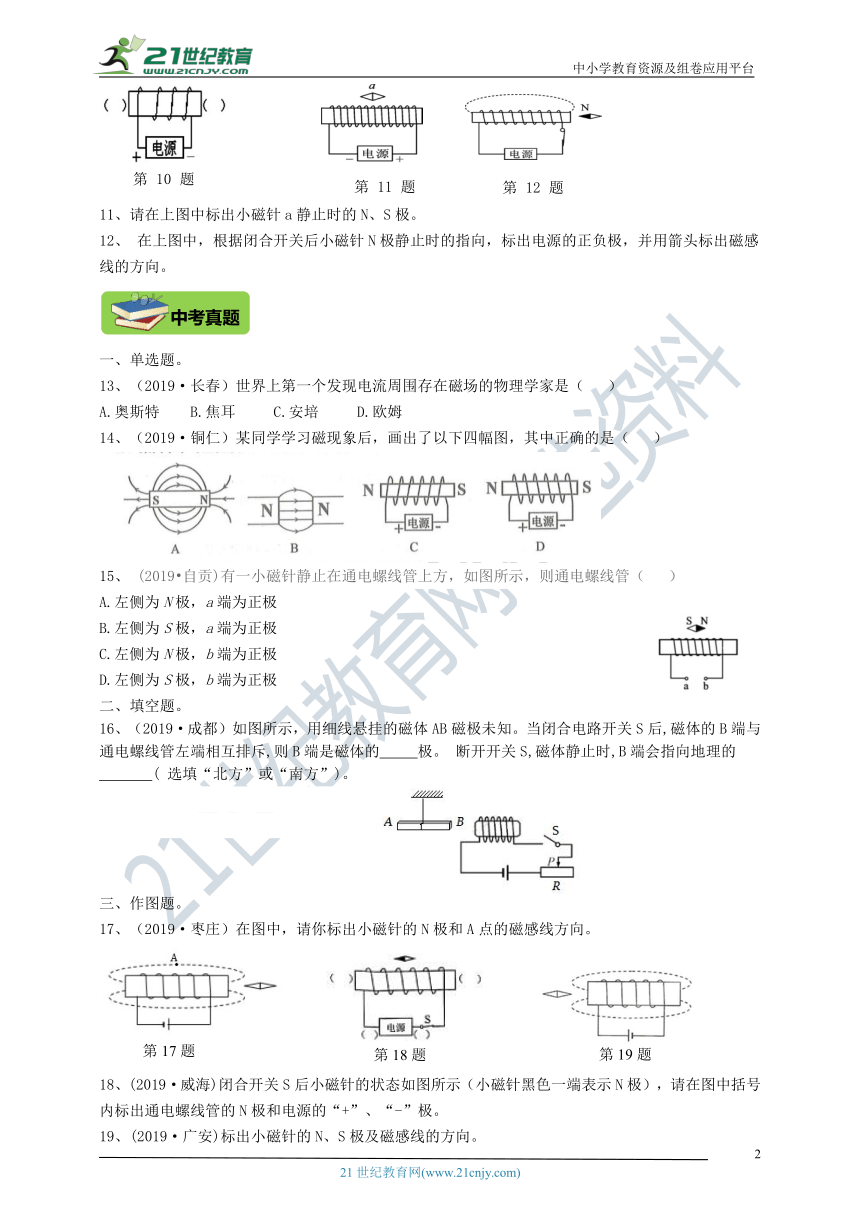

10、标出下图中通电螺线管的N、S极。




11、请在上图中标出小磁针a静止时的N、S极。
12、 在上图中，根据闭合开关后小磁针N极静止时的指向，标出电源的正负极，并用箭头标出磁感线的方向。

一、单选题。
13、（2019·长春）世界上第一个发现电流周围存在磁场的物理学家是（ ）
A.奥斯特 B.焦耳 C.安培 D.欧姆
14、（2019·铜仁）某同学学习磁现象后，画出了以下四幅图，其中正确的是（ ）

15、 (2019?自贡)有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（ ）
A.左侧为N极，a端为正极
B.左侧为S极，a端为正极
C.左侧为N极，b端为正极
D.左侧为S极，b端为正极
二、填空题。
16、（2019·成都）如图所示，用细线悬挂的磁体AB磁极未知。当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的 极。 断开开关S,磁体静止时,B端会指向地理的
( 选填“北方”或“南方”)。




三、作图题。
17、（2019·枣庄）在图中，请你标出小磁针的N极和A点的磁感线方向。





18、(2019·威海)闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”、“-”极。
19、(2019·广安)标出小磁针的N、S极及磁感线的方向。
第二十章 第2节 电生磁 精编精练参考答案
1、奥斯特
2、磁场 磁效应
3、电流的方向 N
4、 条 N S 对调
5、C
6、A
7、B
8、偏转 通电导线周围存在磁场 成立
9、通电导体周围存在磁场 电流的磁场方向跟电流的方向有关
10、11、12、

13、A
14、C
15、C
16、N 北方
17、18、19、







基础篇

能力提高篇

第8题图

第9题图

第10题图

第11题图

第12题图

中考真题篇

第17题

第18题

第19题
