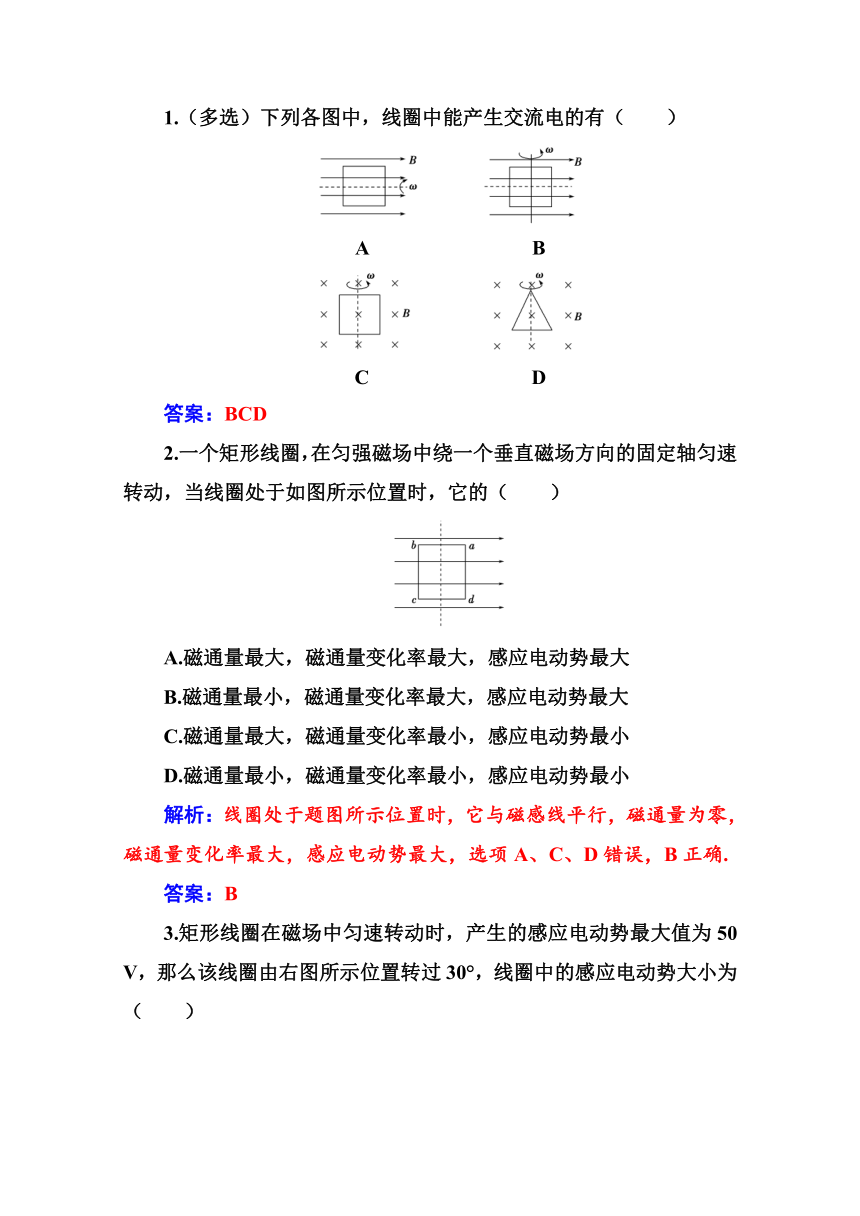

1.(多选)下列各图中,线圈中能产生交流电的有( )
A B
C D
答案:BCD
2.一个矩形线圈,在匀强磁场中绕一个垂直磁场方向的固定轴匀速转动,当线圈处于如图所示位置时,它的( )
A.磁通量最大,磁通量变化率最大,感应电动势最大
B.磁通量最小,磁通量变化率最大,感应电动势最大
C.磁通量最大,磁通量变化率最小,感应电动势最小
D.磁通量最小,磁通量变化率最小,感应电动势最小
解析:线圈处于题图所示位置时,它与磁感线平行,磁通量为零,磁通量变化率最大,感应电动势最大,选项A、C、D错误,B正确.
答案:B

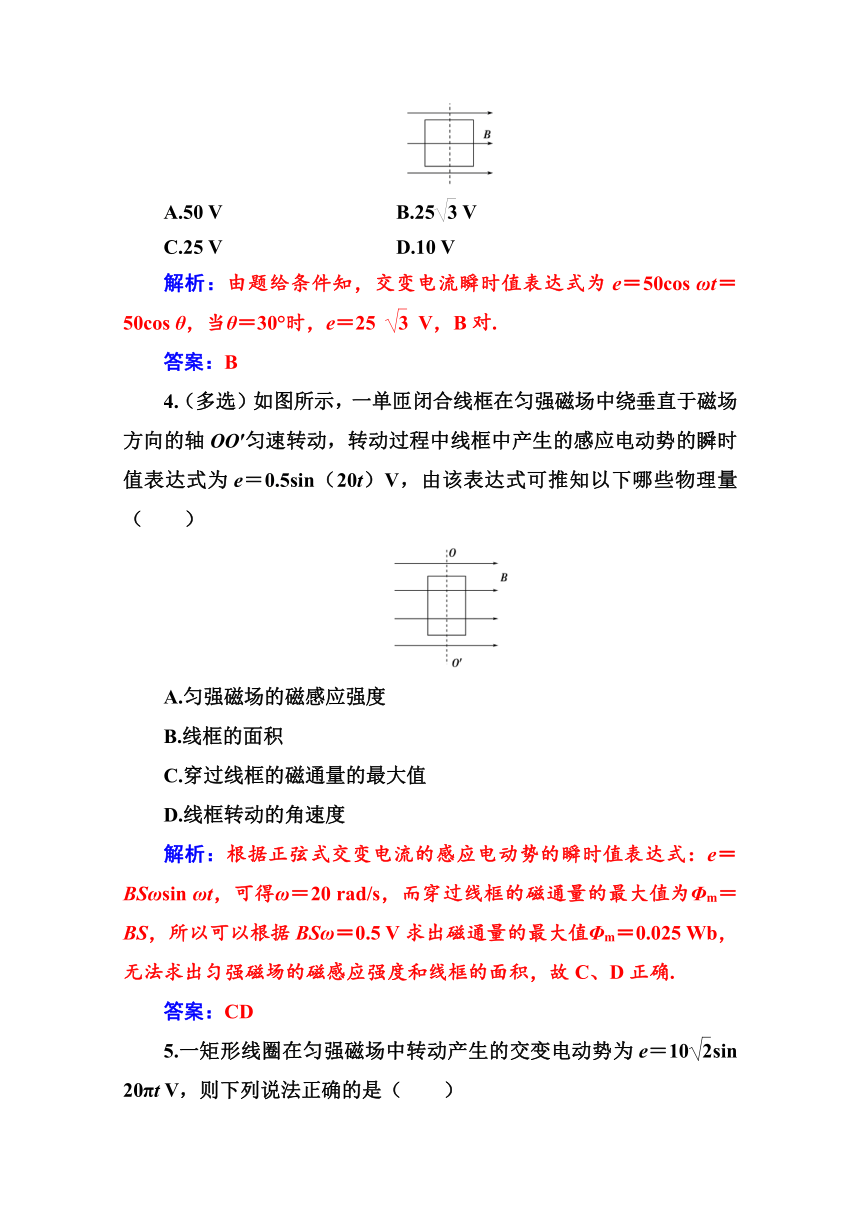

3.矩形线圈在磁场中匀速转动时,产生的感应电动势最大值为50 V,那么该线圈由右图所示位置转过30°,线圈中的感应电动势大小为( )
A.50 V B.25 V
C.25 V D.10 V
解析:由题给条件知,交变电流瞬时值表达式为e=50cos ωt=50cos θ,当θ=30°时,e=25 V,B对.
答案:B
4.(多选)如图所示,一单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴OO′匀速转动,转动过程中线框中产生的感应电动势的瞬时值表达式为e=0.5sin(20t)V,由该表达式可推知以下哪些物理量( )
A.匀强磁场的磁感应强度
B.线框的面积
C.穿过线框的磁通量的最大值
D.线框转动的角速度
解析:根据正弦式交变电流的感应电动势的瞬时值表达式:e=BSωsin ωt,可得ω=20 rad/s,而穿过线框的磁通量的最大值为Φm=BS,所以可以根据BSω=0.5 V求出磁通量的最大值Φm=0.025 Wb,无法求出匀强磁场的磁感应强度和线框的面积,故C、D正确.
答案:CD

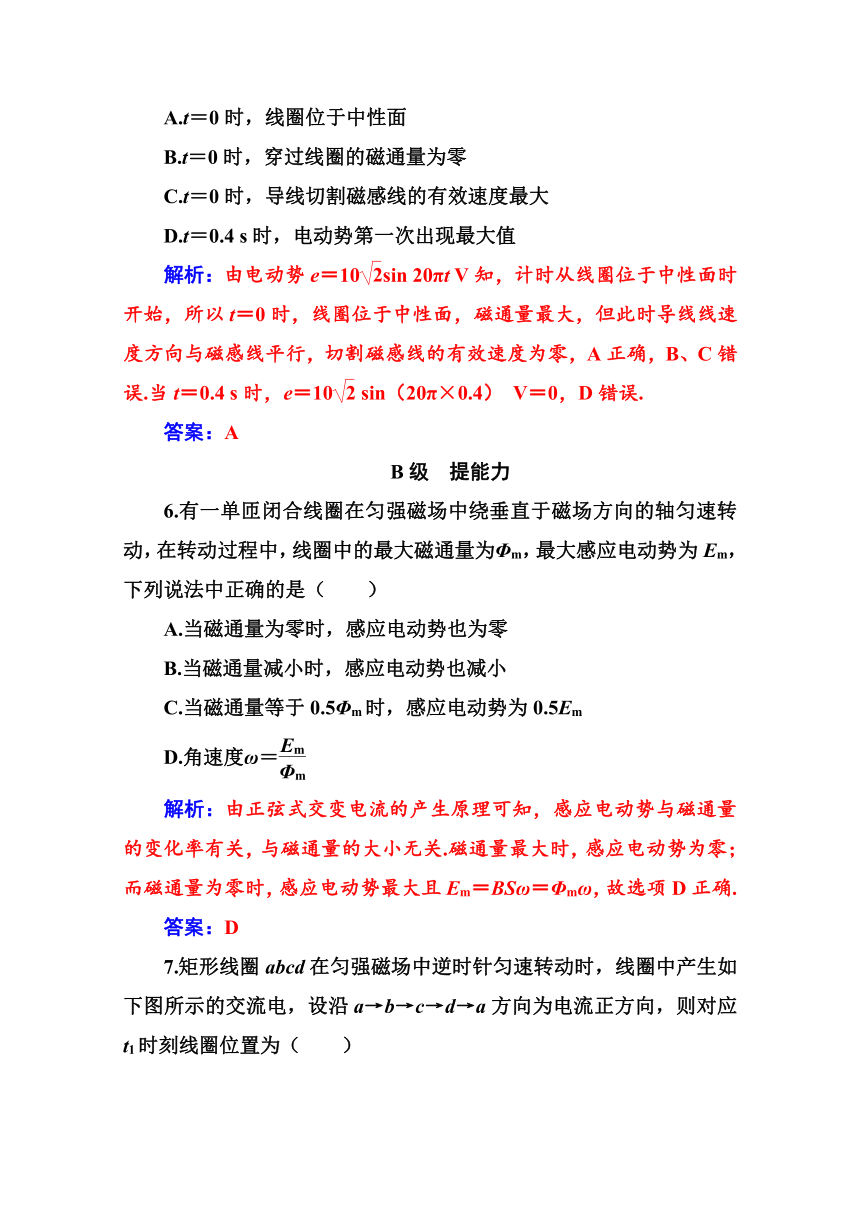

5.一矩形线圈在匀强磁场中转动产生的交变电动势为e=10sin 20πt V,则下列说法正确的是( )
A.t=0时,线圈位于中性面
B.t=0时,穿过线圈的磁通量为零
C.t=0时,导线切割磁感线的有效速度最大
D.t=0.4 s时,电动势第一次出现最大值
解析:由电动势e=10sin 20πt V知,计时从线圈位于中性面时开始,所以t=0时,线圈位于中性面,磁通量最大,但此时导线线速度方向与磁感线平行,切割磁感线的有效速度为零,A正确,B、C错误.当t=0.4 s时,e=10 sin(20π×0.4) V=0,D错误.
答案:A
B级 提能力
6.有一单匝闭合线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,在转动过程中,线圈中的最大磁通量为Φm,最大感应电动势为Em,下列说法中正确的是( )
A.当磁通量为零时,感应电动势也为零
B.当磁通量减小时,感应电动势也减小
C.当磁通量等于0.5Φm时,感应电动势为0.5Em
D.角速度ω=
解析:由正弦式交变电流的产生原理可知,感应电动势与磁通量的变化率有关,与磁通量的大小无关.磁通量最大时,感应电动势为零;而磁通量为零时,感应电动势最大且Em=BSω=Φmω,故选项D正确.
答案:D
7.矩形线圈abcd在匀强磁场中逆时针匀速转动时,线圈中产生如下图所示的交流电,设沿a→b→c→d→a方向为电流正方向,则对应t1时刻线圈位置为( )
解析:由题图知在t1时刻线圈获得最大正向电流,电流方向为a→b→c→d→a,又线圈为逆时针转动,故只有B图符合电流方向为a→b→c→d→a且最大.
答案:B
8.(多选)如图所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动,从线圈平面与磁场方向平行时开始计时,则在0~这段时间内( )
A.线圈中的感应电流一直在减小
B.线圈中的感应电流先增大后减小
C.穿过线圈的磁通量一直在减小
D.穿过线圈的磁通量的变化率一直在减小
解析:题图位置线圈平面与磁场平行,感应电流最大,因为=,在0~时间内线圈转过个周期,感应电流从最大值减小为零,穿过线圈的磁通量逐渐增大,穿过线圈的磁通量的变化率一直在减小,故A、D正确,B、C错误.
答案:AD
9.一个100匝的矩形线圈,其面积为200 cm2、电阻为10 Ω,与外电阻R=90 Ω相接后,它在匀强磁场中转动所产生的感应电流随时间变化的图象如图所示,求线圈所在处匀强磁场的磁感应强度的大小.
解析:设匀强磁场的磁感应强度大小为B,感应电动势的峰值Em=NBSω=NBS,由闭合电路欧姆定律得Im=,由此可得
B=,
由题图知Im=π×10-2A,T=0.10 s,
由题意可得S=200 cm2=0.02 m2,
R+r=90 Ω+10 Ω=100 Ω,N=100,
把上述条件代入B=,
得B=0.025 T.
10.矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动,线圈共100 匝,转速为 r/min,在转动过程中穿过线圈的磁通量的最大值为0.03 Wb,则线圈平面转到与磁感线平行时,感应电动势为多少?当线圈平面与中性面夹角为时,感应电动势为多少?
解析:由题意知Φm=0.03 Wb,
ω=2πn=2π×× rad/s= rad/s.
线圈转至与磁感线平行时,感应电动势最大,故
Em=NBSω=NΦmω=100×0.03× V=1 V,
瞬时值表达式e=Emsin ωt=sin t V.
当θ=ωt=时,e=sin V= V.
