(共20张PPT)
第2节 磁感应强度
第三章 磁场
[学习目标]
1.认识磁感应强度的概念及物理意义。
2.理解磁感应强度的方向、大小、定义式和单位。(重点)
3.进一步体会如何通过比值定义法定义物理量。(难点)

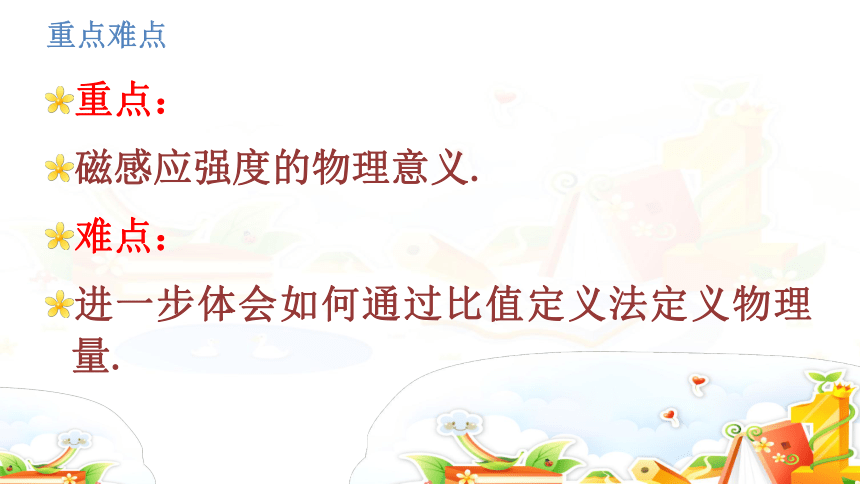

重点难点
重点：
磁感应强度的物理意义.
难点：
进一步体会如何通过比值定义法定义物理量.

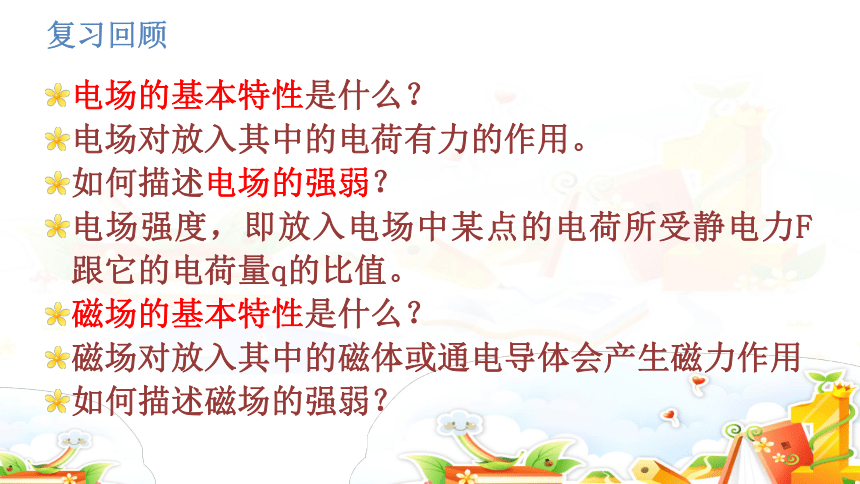

复习回顾
电场的基本特性是什么？
电场对放入其中的电荷有力的作用。
如何描述电场的强弱？
电场强度，即放入电场中某点的电荷所受静电力F跟它的电荷量q的比值。
磁场的基本特性是什么？
磁场对放入其中的磁体或通电导体会产生磁力作用
如何描述磁场的强弱？

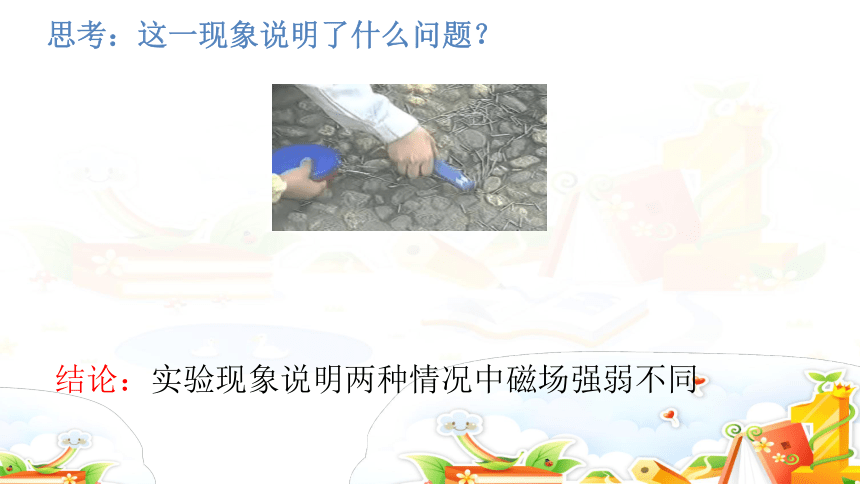

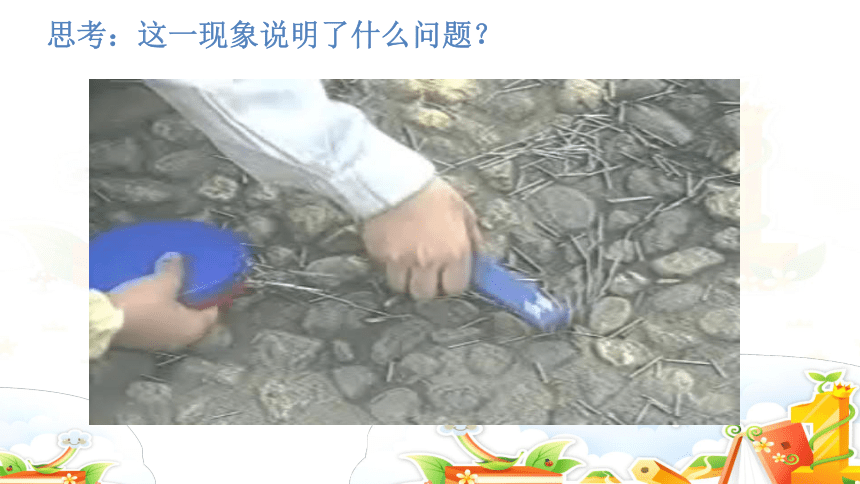

思考：这一现象说明了什么问题？
思考：这一现象说明了什么问题？
结论：实验现象说明两种情况中磁场强弱不同

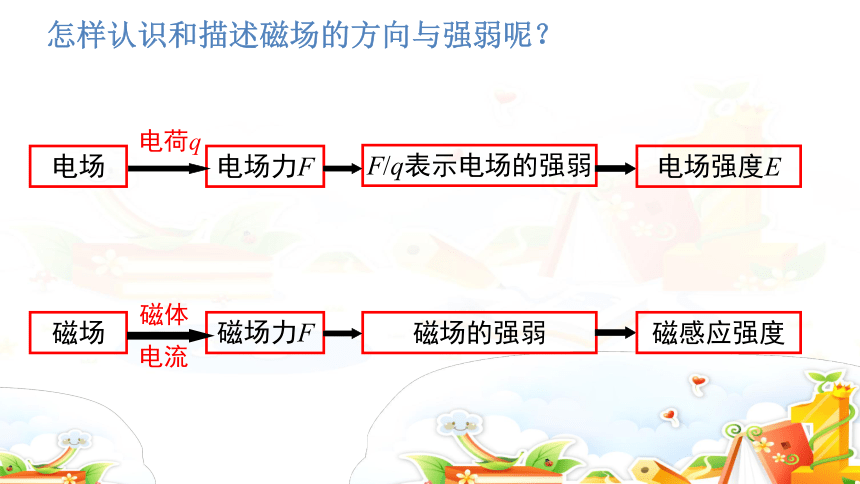

怎样认识和描述磁场的方向与强弱呢？
电场
电场力F
F/q表示电场的强弱
磁场
磁场力F
磁场的强弱
电流
磁体
电场强度E
磁感应强度
电荷q

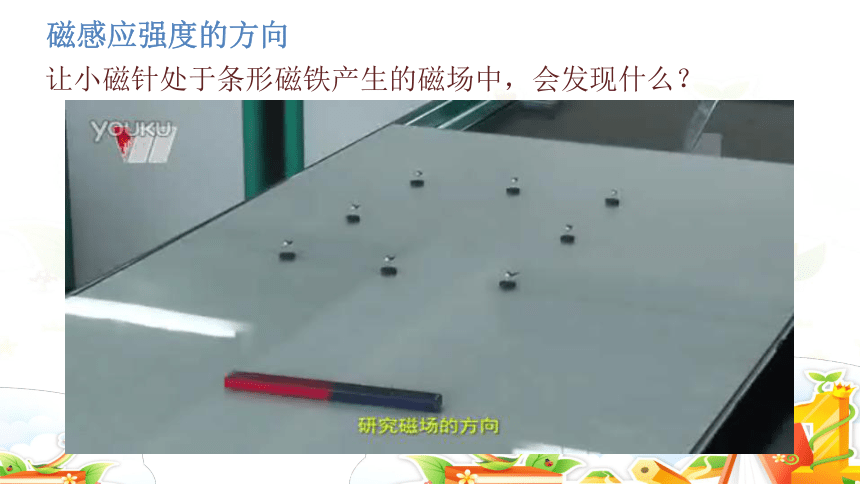

磁感应强度的方向
让小磁针处于条形磁铁产生的磁场中，会发现什么？

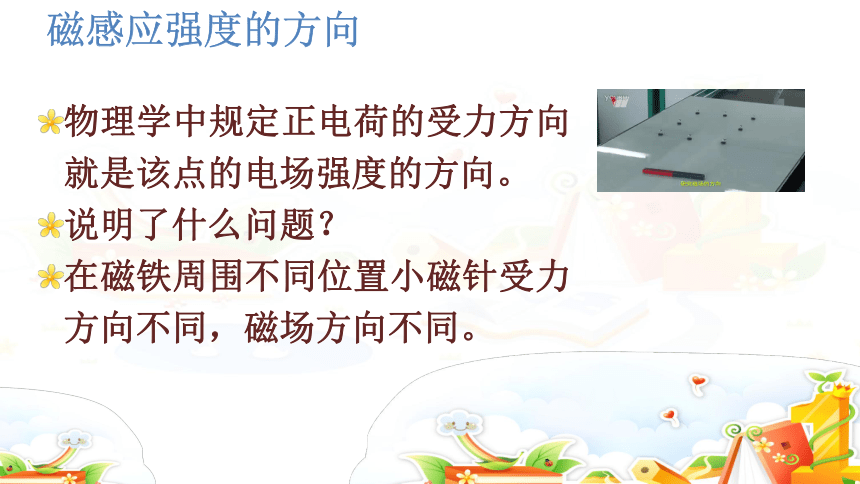

磁感应强度的方向
物理学中规定正电荷的受力方向就是该点的电场强度的方向。
说明了什么问题？
在磁铁周围不同位置小磁针受力方向不同，磁场方向不同。
磁感应强度的大小
检验电荷在电场中受到的电场力和检验电荷电荷量的比值。
磁感应强度的大小能否从小磁针受力的情况来研究？
不能。因为N极不能单独存在。小磁针静止时是所受的合力为零，因而不能用测量N极受力的大小来确定磁感应强度的大小。
那么应该用什么办法来确定磁场中某一点的磁感应强度的大小呢？
磁场不仅能对磁体有作用力，还对通电导体有作用力。可以用通电导体来检验磁场的强弱。
磁感应强度的大小
电场中的检验电荷具有什么特点？为什么要求它有这样的特点？
检验电荷的体积、带电量要尽可能的小。这样可以不影响原电场。
探究磁感应强度的大小对通电导线需要有什么要求？
我们需要研究很短一段通电导线所受到的力
在物理学中，把很短一段通电导线中的电流I与导线长度L的乘积IL叫做电流元.
通电导线受到的磁场力与哪些因素有关?
（相同的磁场）
（通电导线与磁场方向垂直）
控制变量法
影响通电导线受力的因素
磁场
放置位置
电流大小
导线长度
磁感应强度的大小
通电导体所受到的磁力跟通电电流、导体长度有何关系？
[实验方法] 控制变量法
(1)先保持导线通电部分的长度不变，改变电流的大小
(2)然后保持电流不变，改变导线通电部分的长度。
研究安培力大小跟什么有关
磁感应强度的大小
通电导体所受到的磁力跟通电电流、导体长度有何关系？
[实验方法] 控制变量法
(1)先保持导线通电部分的长度不变，改变电流的大小
结论：电流越大，通电导线受力越大。
(2)然后保持电流不变，改变导线通电部分的长度。
结论：长度越长，通电导线受力越大。
磁感应强度的大小
精确实验表明，通电导线和磁场方向垂直时，通电导线的所受磁场力大小F∝IL,可写为等式：F=ILB（式中B为比例系数）
磁感应强度的大小
1.定义：在磁场中垂直于磁场方向的通电导线，所受的磁场力F跟电流I和导线长度L的乘积IL的比值叫磁感应强度.
2.定义式：通电导线与磁场方向垂直时
3.单位:特斯拉（特：T)
1T=1N/(A?m)
对磁感应强度的理解
1.磁感应强度由通电导线的长度、电流及导线受力决定吗？
B与L、I、F无关，与场源和该点在场中的位置有关
2.用B=F/IL计算时，要注意什么问题？
导线电流的方向与磁场方向的关系，要注意两者必须垂直。
3.磁感应强度的物理意义？
物理意义：B是表示磁场强弱和方向的物理量，是描述磁场力的性质的物理量，是矢量。
对磁感应强度的理解
4.你认为电场力（磁场力）在方向上与电场强度（磁感应强度）有何关系？
电场强度方向规定为正电荷受力方向；磁感应强度方向与通电导线受力方向垂直。
5.若在某一点同时存在几个磁场，则该点的磁感应强度B如何？
若某一空间同时存在几个磁场，空间的磁场应由这几个磁场叠加而成，某点的磁感应强度为B，则有：B=B1+B2+B3……（矢量和） ，用平行四边形法则运算
