人教版高中物理选修3-1　第二章《恒定电流》检测题（word版含答案）

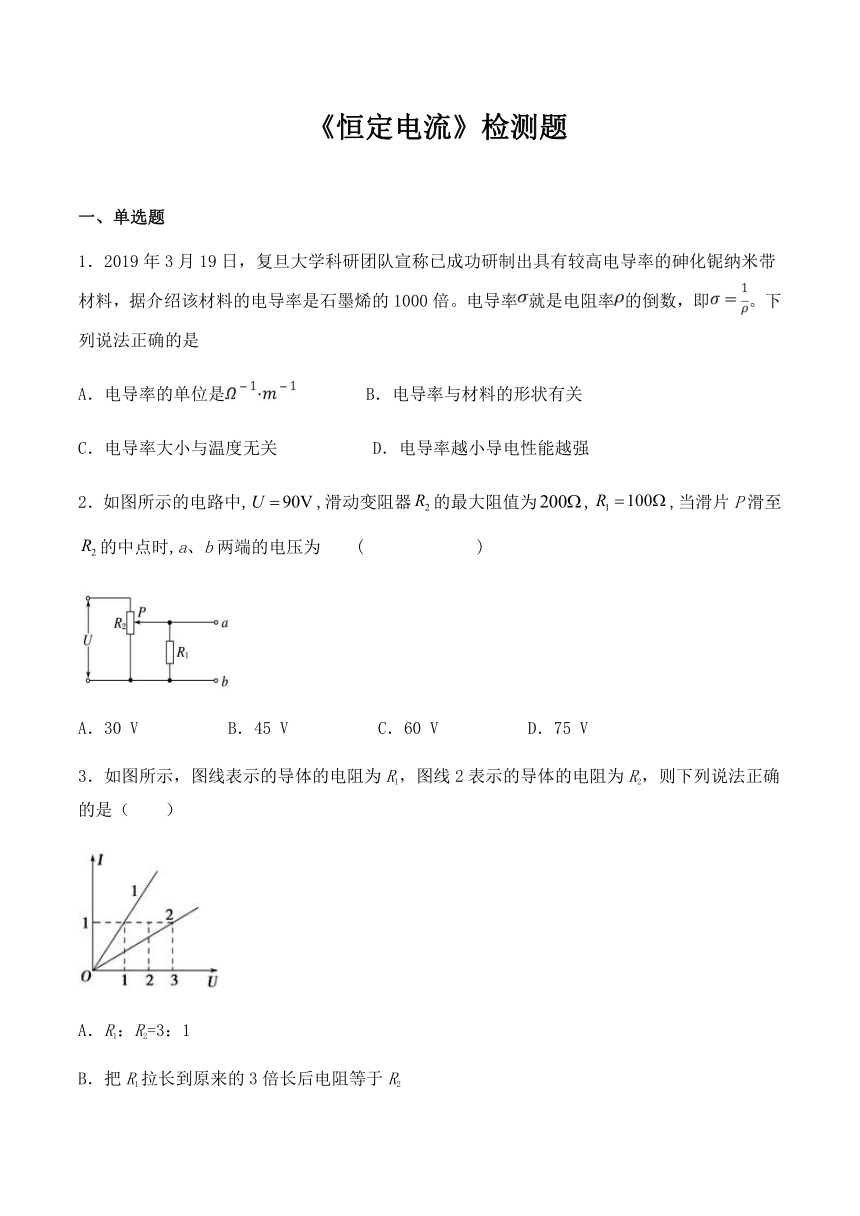

《恒定电流》检测题

一、单选题
1．2019年3月19日，复旦大学科研团队宣称已成功研制出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率就是电阻率的倒数，即。下列说法正确的是
A．电导率的单位是 B．电导率与材料的形状有关
C．电导率大小与温度无关 D．电导率越小导电性能越强
2．如图所示的电路中,,滑动变阻器的最大阻值为,,当滑片P滑至的中点时,a、b两端的电压为 (??? ?)

A．30 V B．45 V C．60 V D．75 V
3．如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（　　）

A．R1：R2=3：1
B．把R1拉长到原来的3倍长后电阻等于R2

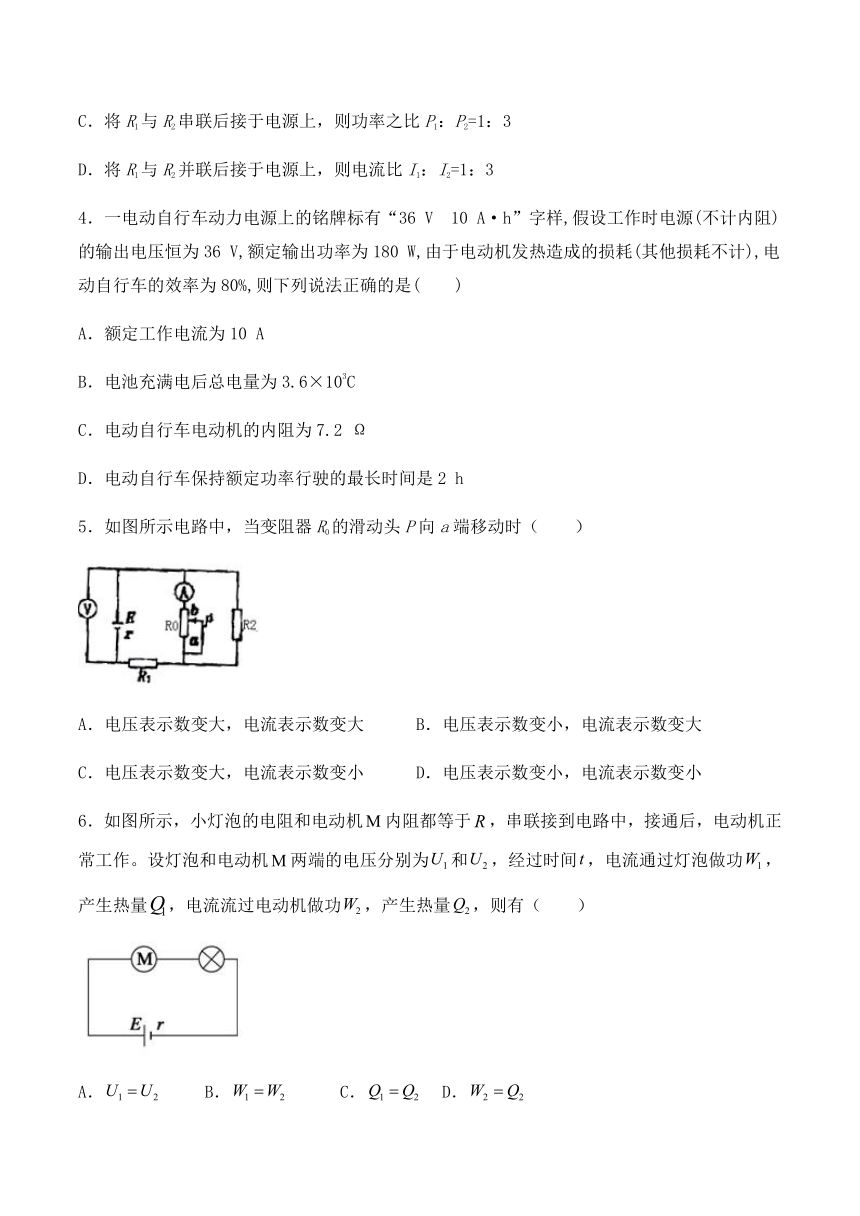

C．将R1与R2串联后接于电源上，则功率之比P1：P2=1：3
D．将R1与R2并联后接于电源上，则电流比I1：I2=1：3
4．一电动自行车动力电源上的铭牌标有“36 V　10 A·h”字样,假设工作时电源(不计内阻)的输出电压恒为36 V,额定输出功率为180 W,由于电动机发热造成的损耗(其他损耗不计),电动自行车的效率为80%,则下列说法正确的是(　　)
A．额定工作电流为10 A
B．电池充满电后总电量为3.6×103C
C．电动自行车电动机的内阻为7.2 Ω
D．电动自行车保持额定功率行驶的最长时间是2 h
5．如图所示电路中，当变阻器R0的滑动头P向a端移动时（ ）

A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变小
6．如图所示，小灯泡的电阻和电动机内阻都等于，串联接到电路中，接通后，电动机正常工作。设灯泡和电动机两端的电压分别为和，经过时间，电流通过灯泡做功，产生热量，电流流过电动机做功，产生热量，则有（ ）

A． B． C． D．

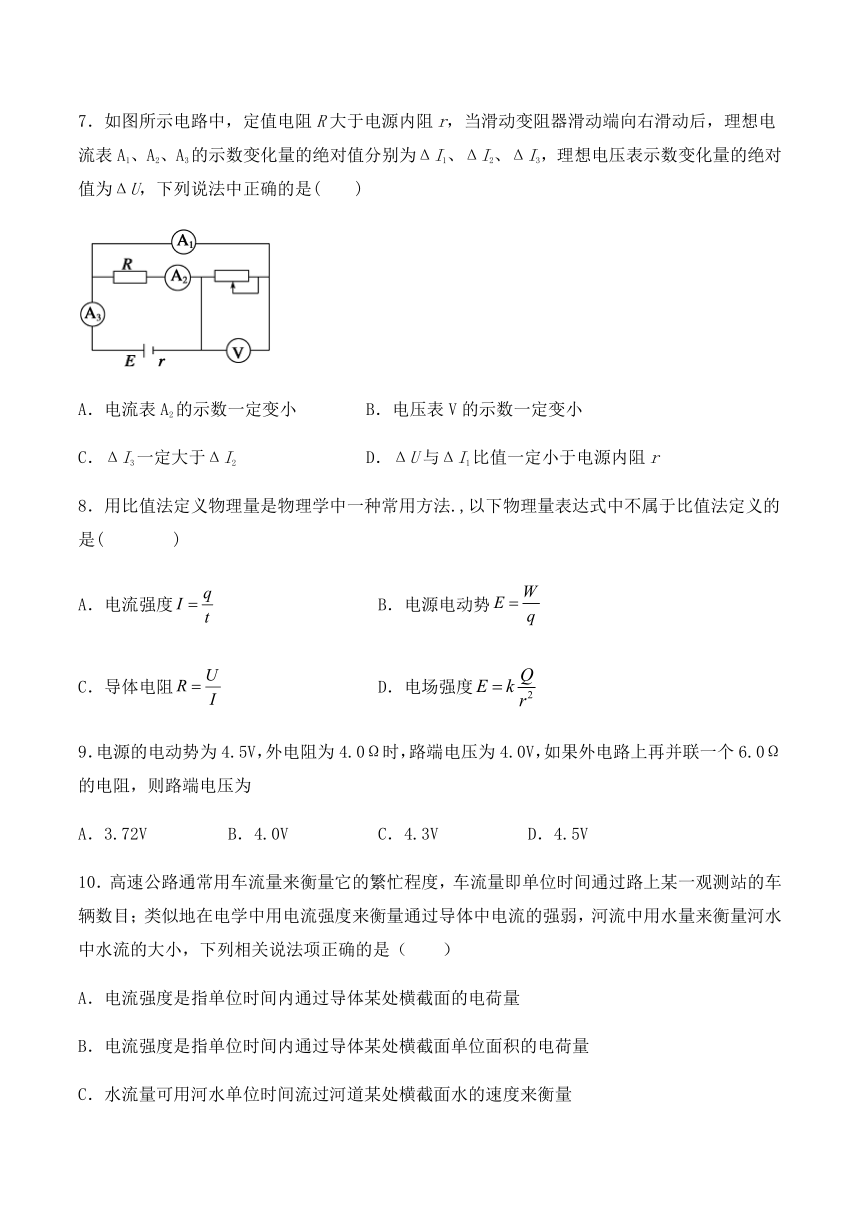

7．如图所示电路中，定值电阻R大于电源内阻r，当滑动变阻器滑动端向右滑动后，理想电流表A1、A2、A3的示数变化量的绝对值分别为ΔI1、ΔI2、ΔI3，理想电压表示数变化量的绝对值为ΔU，下列说法中正确的是(　　)

A．电流表A2的示数一定变小 B．电压表V的示数一定变小
C．ΔI3一定大于ΔI2 D．ΔU与ΔI1比值一定小于电源内阻r
8．用比值法定义物理量是物理学中一种常用方法.,以下物理量表达式中不属于比值法定义的是(????)
A．电流强度 B．电源电动势
C．导体电阻 D．电场强度
9．电源的电动势为4.5V，外电阻为4.0Ω时，路端电压为4.0V，如果外电路上再并联一个6.0Ω的电阻，则路端电压为
A．3.72V B．4.0V C．4.3V D．4.5V
10．高速公路通常用车流量来衡量它的繁忙程度，车流量即单位时间通过路上某一观测站的车辆数目；类似地在电学中用电流强度来衡量通过导体中电流的强弱，河流中用水量来衡量河水中水流的大小，下列相关说法项正确的是（ ）
A．电流强度是指单位时间内通过导体某处横截面的电荷量
B．电流强度是指单位时间内通过导体某处横截面单位面积的电荷量
C．水流量可用河水单位时间流过河道某处横截面水的速度来衡量

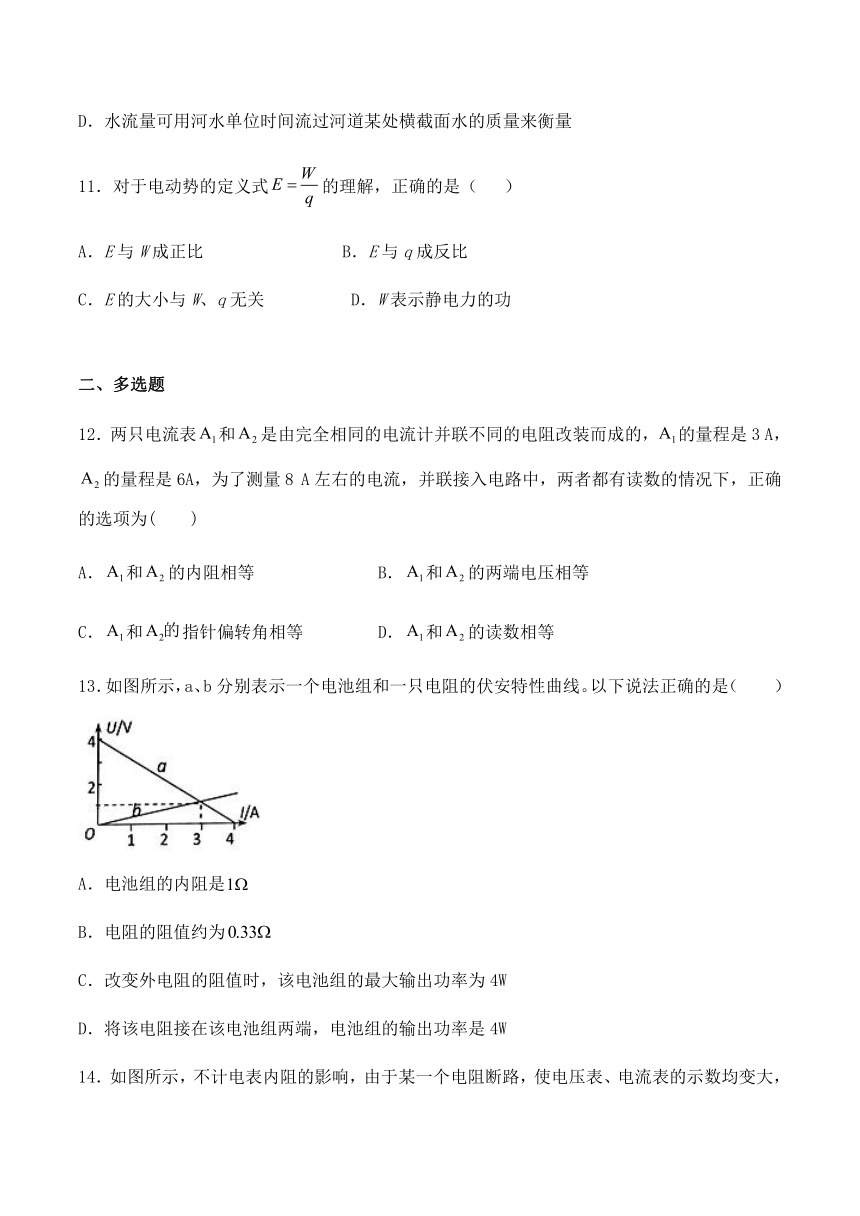

D．水流量可用河水单位时间流过河道某处横截面水的质量来衡量
11．对于电动势的定义式的理解，正确的是（ ）
A．E与W成正比 B．E与q成反比
C．E的大小与W、q无关 D．W表示静电力的功

二、多选题
12．两只电流表和是由完全相同的电流计并联不同的电阻改装而成的，的量程是3 A，的量程是6A，为了测量8 A左右的电流，并联接入电路中，两者都有读数的情况下，正确的选项为(　　)
A．和的内阻相等 B．和的两端电压相等
C．和指针偏转角相等 D．和的读数相等
13．如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线。以下说法正确的是（ ）

A．电池组的内阻是
B．电阻的阻值约为
C．改变外电阻的阻值时，该电池组的最大输出功率为4W
D．将该电阻接在该电池组两端，电池组的输出功率是4W
14．如图所示，不计电表内阻的影响，由于某一个电阻断路，使电压表、电流表的示数均变大，这个断路的电阻可能是（ ）

A．Rl B．R2 C．R3 D．R4
15．如图为双量程的电流表电路示意图,其量程分别为0?0.1A和0?1A,已知表头内阻rg=200Ω,满偏电流Ig=2mA．a为负接线柱，b、c均为正接线柱，则( )

A．当使用a、c两个接线柱时，量程为0?1A B．当使用a、b两个接线柱时，量程为0?1A
C．R1与R2之和约为0.4Ω D．R1与R2之比约为1:9
16．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的图线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（ ）

A．电源1比电源2的内阻大
B．电源1和电源2的电动势相等
C．小灯泡与电源1连接时消耗的功率比与电源2连接时消耗的功率小
D．小灯泡与电源1连接时消耗的功率比与电源2连接时消耗的功率大
三、实验题
17．在“测定金属的电阻率”的实验中：用螺旋测微器测量金属丝直径时的刻度位置如图甲所示，用米尺测出金属丝的长度，金属丝的电阻大约为5Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．

（1）从图中读出金属丝的直径为________mm．
（2）实验室有两节新干电池、开关、若干导线及下列器材：
A．电压表0～3 V，内阻10 kΩ B．电压表0～15 V，内阻50 kΩ
C．电流表0～0.6 A，内阻0.05 Ω D．电流表0～3 A，内阻0.01 Ω
E．滑动变阻器，0～10 Ω F．滑动变阻器，0～100 Ω
①要求较准确地测出其阻值，电流表应选________，滑动变阻器选_________．(填器材前面的序号)
②实验中实物接线如图所示，图中有几处错误，请写出其中的一处错误：____________．
18．（1）如图所示，游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为______mm。

（2）如图所示，螺旋测微器的示数为_______mm。


四、计算题
19．如图1所示的电路中，电源电动势E=24V,内电阻r=1Ω，电阻R=15Ω。

(1) 若滑动变阻器P接入电路的阻值为RP=4Ω,闭合开关，求R消耗的电功率；
(2) 若在滑动变阻器的两端连接两平行金属板A、B，且水平放置（如图2所示），两板间的距离d=40 cm。现闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电量为q=1×10-2 C，质量为m=2×10-2 kg，不考虑空气阻力。若小球恰能到达A板，则两板间的电压UAB是多少？此时滑动变阻器接入电路的阻值RP′为多大?
20．如图所示，如图所示，电源内阻，，L为一个标有“12V、12W”的灯泡，若改变滑动变阻器触片的位置，使L正常发光时，安培计的示数为1.5安，伏特表的示数恰好为零，求电阻的阻值、电源输出功率及电源电动势分别是多少？




参考答案
1．A2．A3．C4．D5．C6．C7．D8．D9．A10．A11．C
12．BC13．ABC14．AD15．BD 16．ABC
17．0.680 C E 导线连接在滑动变阻器的滑片上或者电压青虾程接错
18．23.2； 1.410
19．(1) (2) 8 V
20．24Ω，30W，23V
