5.2 生活中的透镜 学案（含答案）

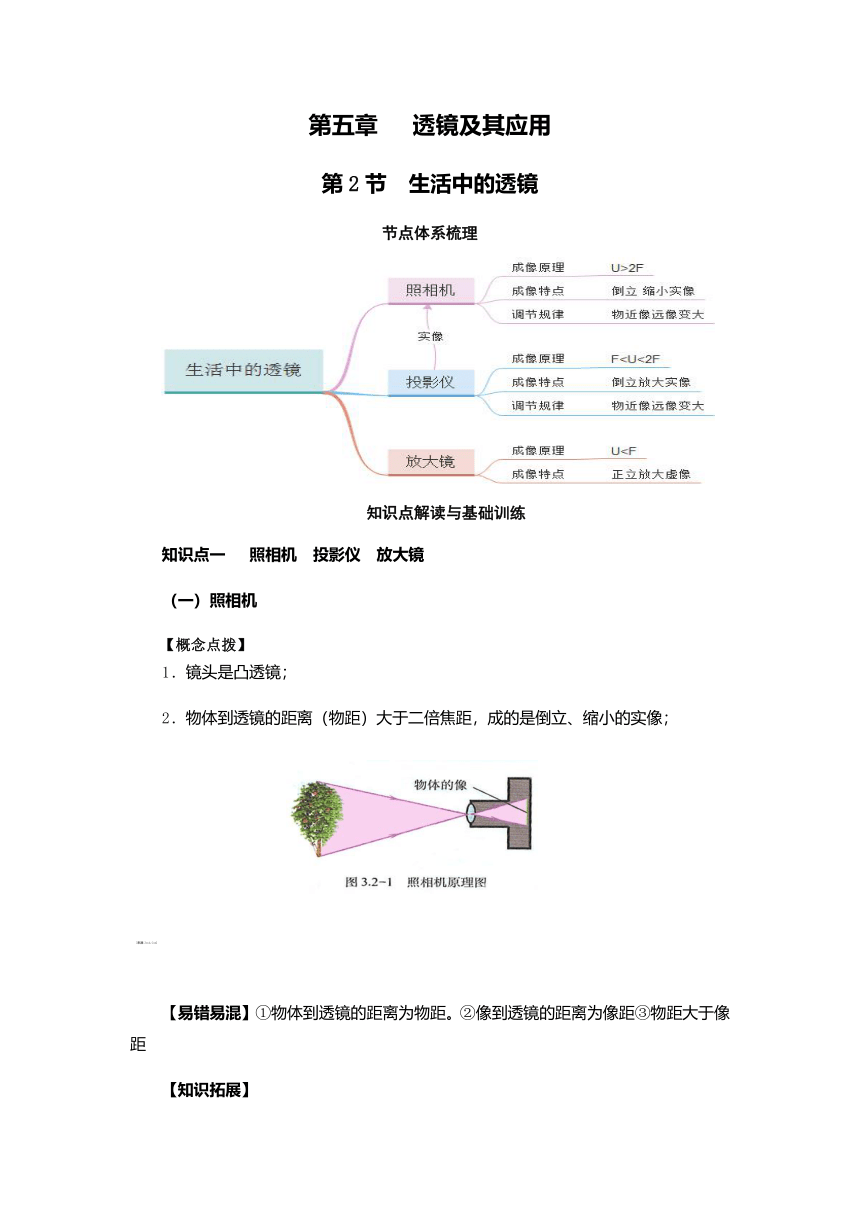

第五章 透镜及其应用
第2节 生活中的透镜
节点体系梳理
/
知识点解读与基础训练
知识点一 照相机 投影仪 放大镜
（一）照相机
【概念点拨】
1．镜头是凸透镜；
2．物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像；
[来源:Zxxk.Com]
【易错易混】①物体到透镜的距离为物距。②像到透镜的距离为像距③物距大于像距
【知识拓展】

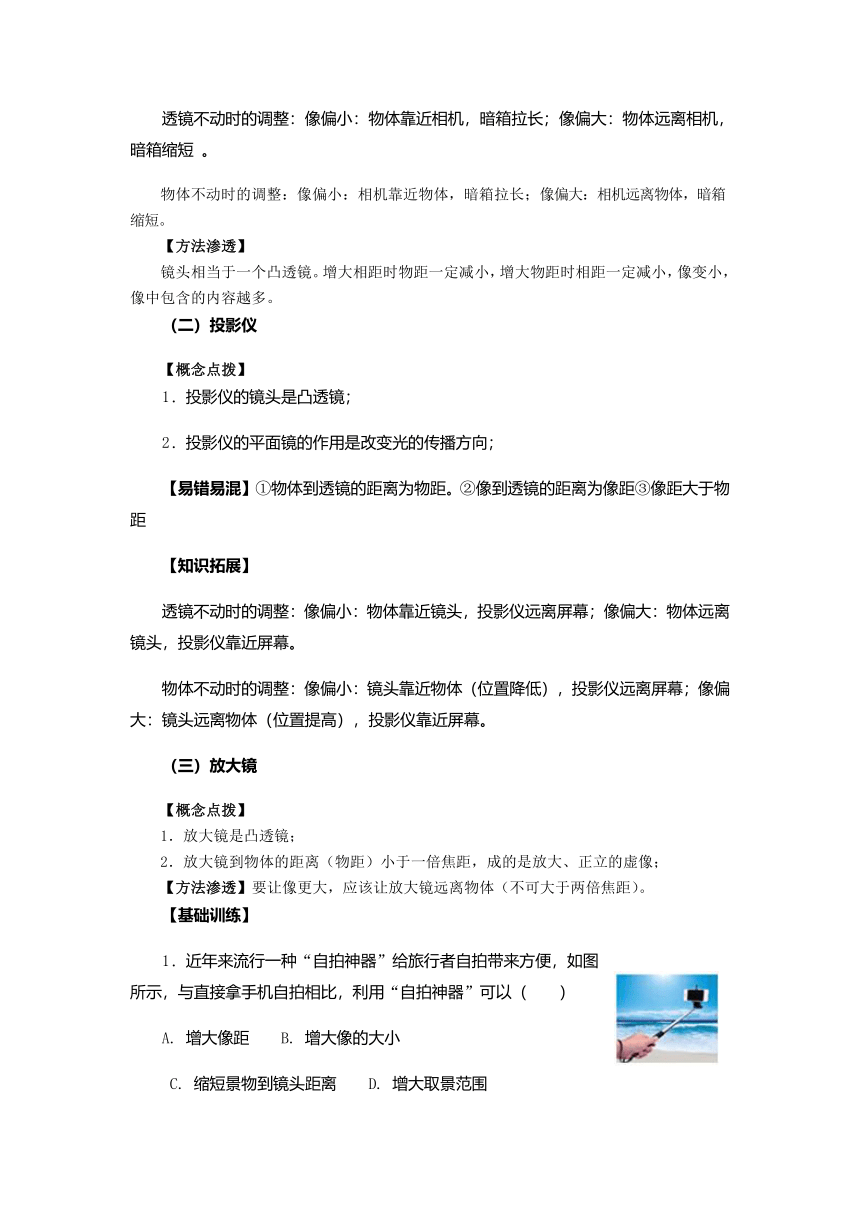

透镜不动时的调整：像偏小：物体靠近相机，暗箱拉长；像偏大：物体远离相机，暗箱缩短 。
物体不动时的调整：像偏小：相机靠近物体，暗箱拉长；像偏大：相机远离物体，暗箱缩短。
【方法渗透】
镜头相当于一个凸透镜。增大相距时物距一定减小，增大物距时相距一定减小，像变小，像中包含的内容越多。
（二）投影仪
【概念点拨】
1．投影仪的镜头是凸透镜；
2．投影仪的平面镜的作用是改变光的传播方向；
【易错易混】①物体到透镜的距离为物距。②像到透镜的距离为像距③像距大于物距
【知识拓展】
透镜不动时的调整：像偏小：物体靠近镜头，投影仪远离屏幕；像偏大：物体远离镜头，投影仪靠近屏幕。
物体不动时的调整：像偏小：镜头靠近物体（位置降低），投影仪远离屏幕；像偏大：镜头远离物体（位置提高），投影仪靠近屏幕。
（三）放大镜
【概念点拨】
1．放大镜是凸透镜；
2．放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；
【方法渗透】要让像更大，应该让放大镜远离物体（不可大于两倍焦距）。
【基础训练】
1．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（　　）
A. 增大像距 B. 增大像的大小
C. 缩短景物到镜头距离 D. 增大取景范围

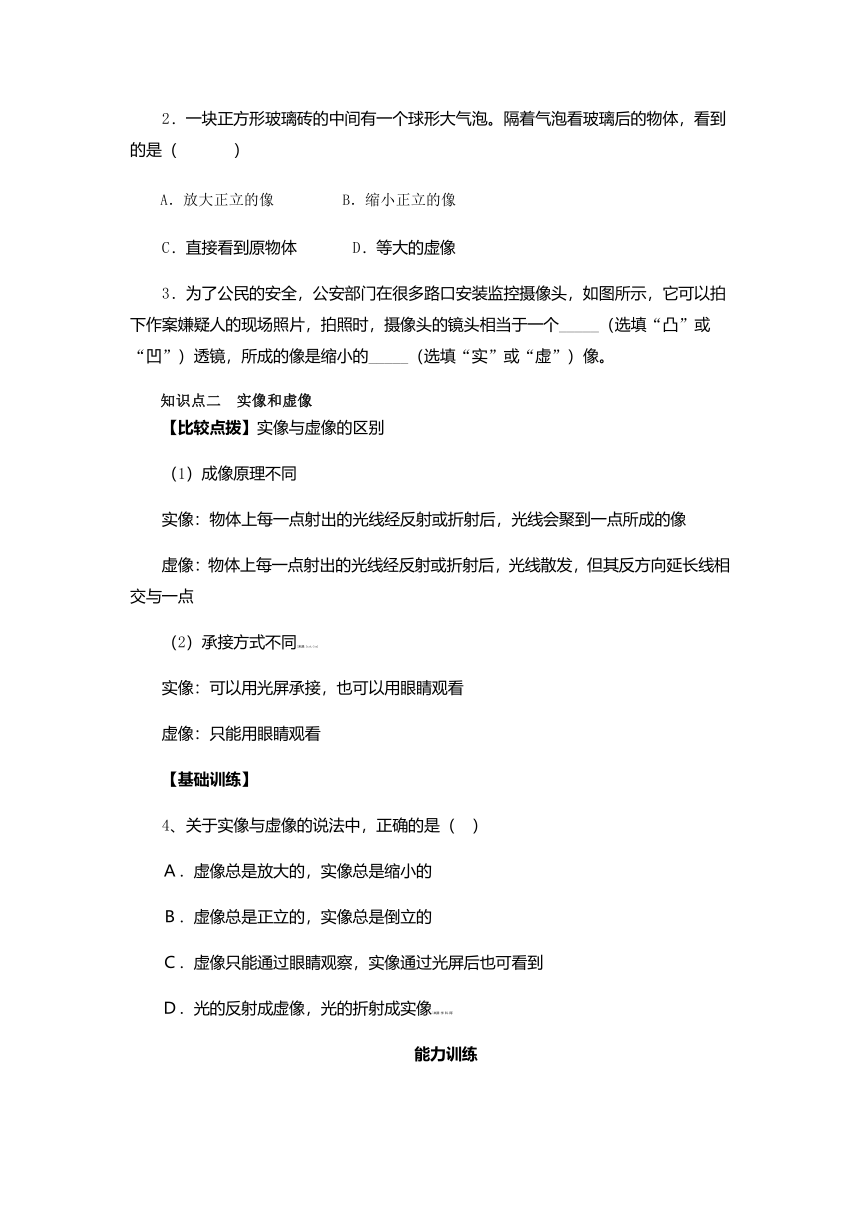

2．一块正方形玻璃砖的中间有一个球形大气泡。隔着气泡看玻璃后的物体，看到的是（ ? ? ）
A．放大正立的像 　　　　B．缩小正立的像
C．直接看到原物体 　　　D．等大的虚像
3．为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个_____（选填“凸”或“凹”）透镜，所成的像是缩小的_____（选填“实”或“虚”）像。
知识点二 实像和虚像
【比较点拨】实像与虚像的区别
（1）成像原理不同
实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像
虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点
（2）承接方式不同[来源:Zxxk.Com]
实像：可以用光屏承接，也可以用眼睛观看
虚像：只能用眼睛观看
【基础训练】
4、关于实像与虚像的说法中，正确的是（ ）
Ａ．虚像总是放大的，实像总是缩小的
Ｂ．虚像总是正立的，实像总是倒立的
Ｃ．虚像只能通过眼睛观察，实像通过光屏后也可看到
Ｄ．光的反射成虚像，光的折射成实像[来源:学.科.网]
能力训练
5．用照相机照相时，下列说法正确的是（ ）
A．照相机生成正立缩小的实像，所以照相机的镜头是凸透镜，如果生成的像想要小一些，景物应离镜头远一些，并同时调整镜头与胶片的距离
B．照相机是生成倒立缩小的实像，所以照相机的镜头是凹透镜，如果生成的像想要小一些，景物应离镜头远一些，并同时调整镜头与胶片的距离
C．照相机是生成倒立缩小的实像，所以照相机的镜头是凸透镜，如果生成的像想要小一些，景物应离镜头远一点，并同时调整镜头与胶片的距离
D．照相机是生成倒立缩小的实像，所以照相机的镜头是凸透镜，如果生成的像想要小一些，景物应离镜头近一些，并同时调整镜头与胶片的距离
6．使用投影仪时，下列说法正确的是（ ）
A．投影仪是生成正立放大的实像，其镜头是凸透镜，如果生成的像想要大一些，镜头应离载物台远一些，并同时调整投影仪与屏幕的距离
B．投影仪是生成正立缩小的实像，其镜头是凸透镜，如果生成的像想要大一些，镜头离载物台应近一些，并同时调整投影仪与屏幕的距离
C．投影仪是生成倒立放大的实像，其镜头是凸透镜，如果生成的像想要大一些，镜头离载物台远一些，并同时调整投影仪与屏幕的距离
D．投影仪是生成倒立放大的实像，其镜头是凸透镜，如果生成的像想要大一些，镜头应离载物台近一些，并同时调整投影仪与屏幕的距离
7．使用一个放大镜观察物体，正确的方法是（ ）
A．将放大镜放在离被观察的物体越远越
B．将放大镜放到离被观察的物体越近越好
C．将放大镜放到离物体的距离不能太近，也不能太远为好
D．随便将放大镜如何放置，均能清晰地观察物体
8．图甲是某种电动出水的电热水瓶的结构剖面图，图乙是它的电路示意图，其中电源板的作用是将220V的交流电变成低压直流电，供出水电动机和出水定位灯使用。/
出水定位灯的作用是方便夜间判断出水的位置，避免烫伤。出水定位灯是由小凸透镜、刻有图案“/”的透明胶片和小灯泡组成。出水定位灯发光时，会在放置电热水瓶的桌面上留下一个清晰明亮的像，相对于定位灯里透明胶片上的图案“/”，桌面上所成的像是_____（选填“/”“/”“/”或“/”），而且这个像是_____（选填“放大”“等大”或“缩小”）的。[来源:Zxxk.Com]
拓展训练
9.阅读材料，回答下列问题．
UFO可能是大气现象据报载：近日在武汉、重庆、江苏等城市的天空中相继发现不明飞行物现象UFO，有不少人认为是“不明飞行物”或者空间飞行器．究竟是什么呢？有的专家认为：这是“大气透镜”现象的再现．“大气透镜”的原理是：在离地面约42公里高处有一层气溶胶质粒所组成的冷空气团，由于冷空气团的密度比周围空气的密度大，所以这层冷空气团就形成了透镜效应．当远处射来一束光线经过此冷空气团时，光线会发生偏折，在离地面几公里的地方会形成一个亮斑，地面上的人看到这个亮斑会误认为是不明飞行物，亮斑会上下、水平移动或停留在空中片刻．有趣的是，如果亮斑会聚在地面上，这时整个光带会扫过地面，会把漆黑一团的村庄照亮得如同白天一样，过后又恢复平静．
（1）由文中我们可以看出：实际的大气并不均匀，光线穿过大气会发生________．[来源:学科网]
（2）文中的“大气透镜”是由什么形成的？________．
（3）关于不明飞行物现象UFO，世界上没有定论．你是否认同上述观点（ ）
A．完全赞同 B．有些赞同，有些怀疑 C．完全反对

参考答案
基础训练
1.D 2. A 3. 凸 实 4. D
能力训练
5．C 6．D7．C 8. / 放大
拓展训练
9．（1）折射；（2）是由一层气溶胶质粒所组成的冷空气团形成的（3）B
