8年级上册物理沪粤版版课件 专题1　光学作图:18张PPT专 题 概 述
专题一　光学作图

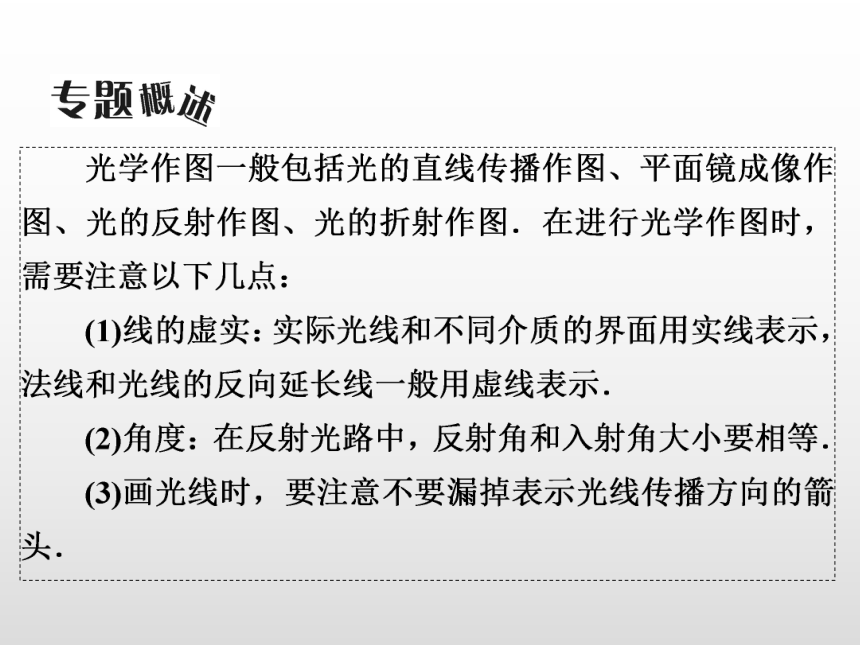

光学作图一般包括光的直线传播作图、平面镜成像作图、光的反射作图、光的折射作图．在进行光学作图时，需要注意以下几点：
(1)线的虚实：实际光线和不同介质的界面用实线表示，法线和光线的反向延长线一般用虚线表示．
(2)角度：在反射光路中，反射角和入射角大小要相等．
(3)画光线时，要注意不要漏掉表示光线传播方向的箭头．
类型1　光的直线传播作图

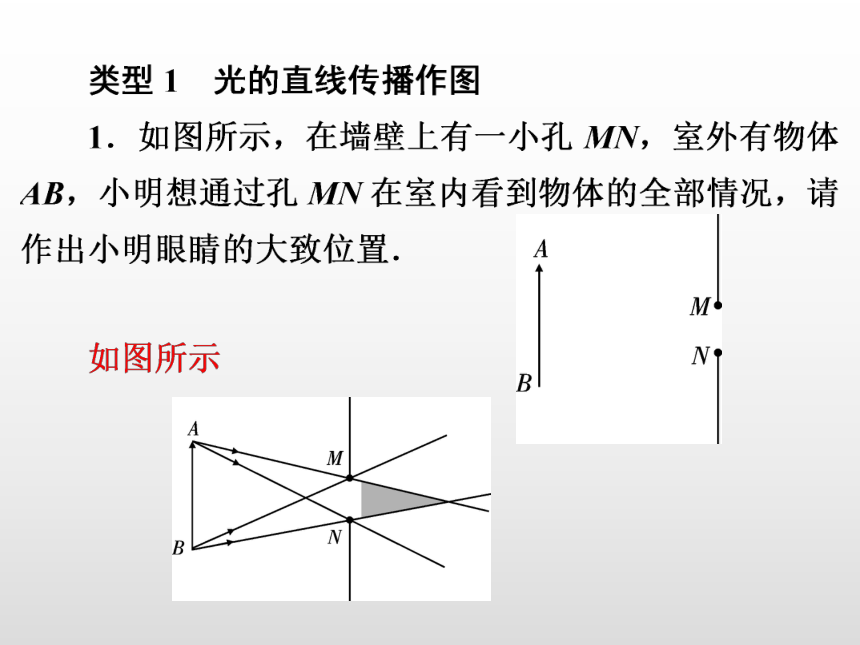

1．如图所示，在墙壁上有一小孔MN，室外有物体AB，小明想通过孔MN在室内看到物体的全部情况，请作出小明眼睛的大致位置．

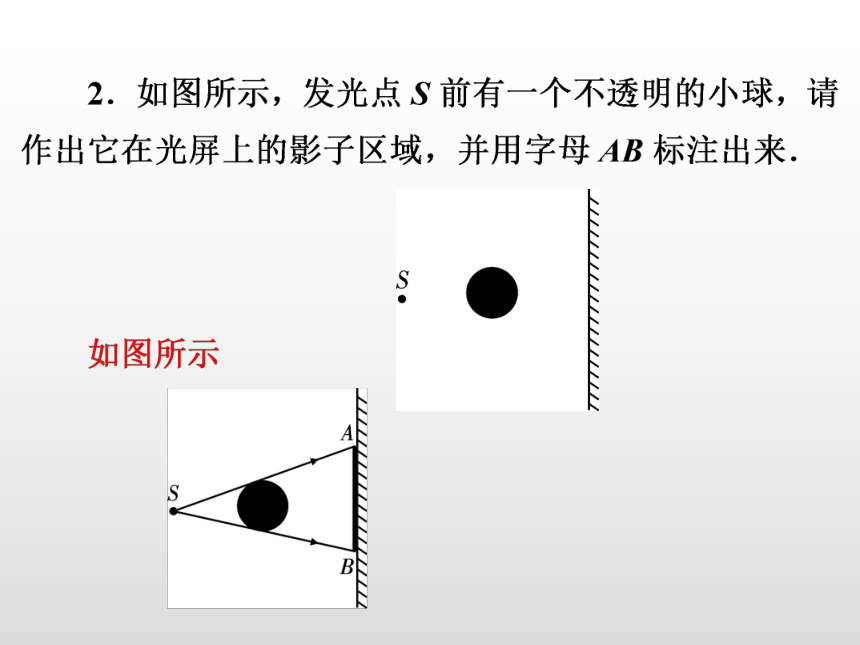

2．如图所示，发光点S前有一个不透明的小球，请作出它在光屏上的影子区域，并用字母AB标注出来．

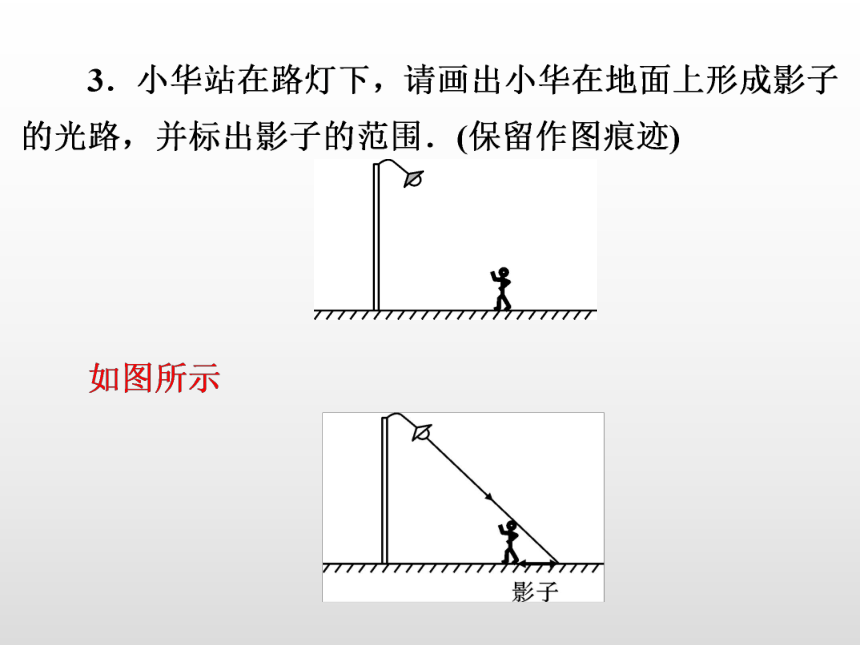

3．小华站在路灯下，请画出小华在地面上形成影子的光路，并标出影子的范围．(保留作图痕迹)

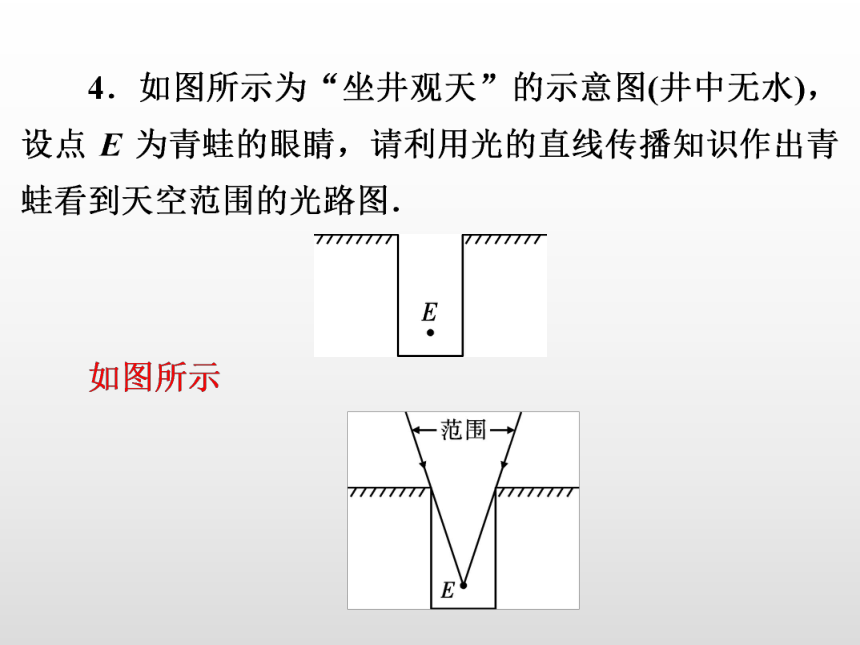

4．如图所示为“坐井观天”的示意图(井中无水)，设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图．
================================================
