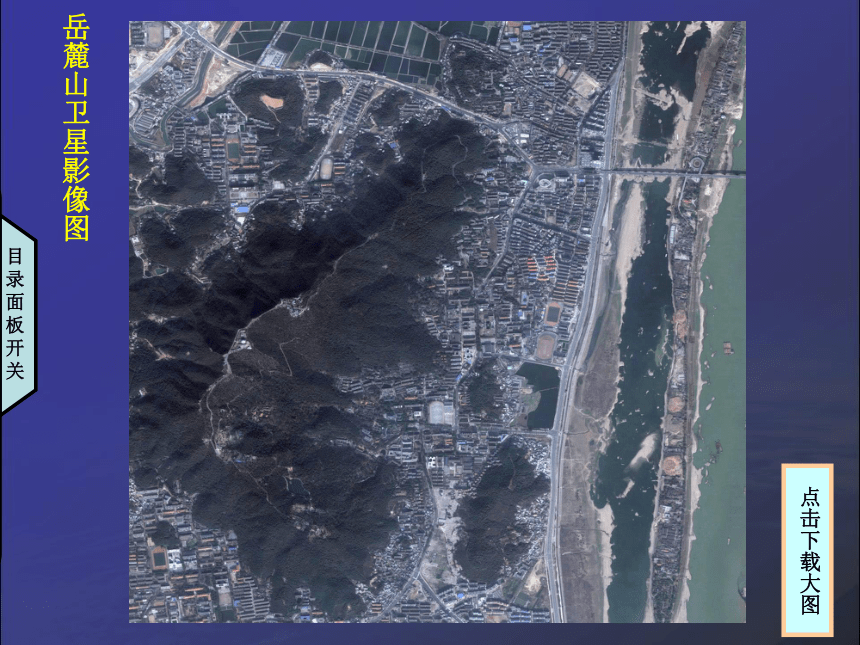

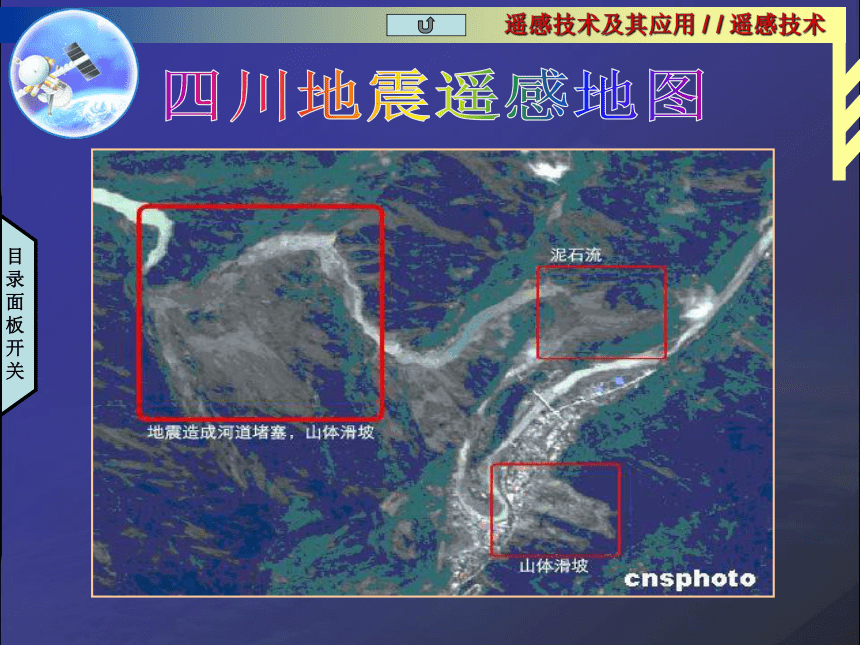

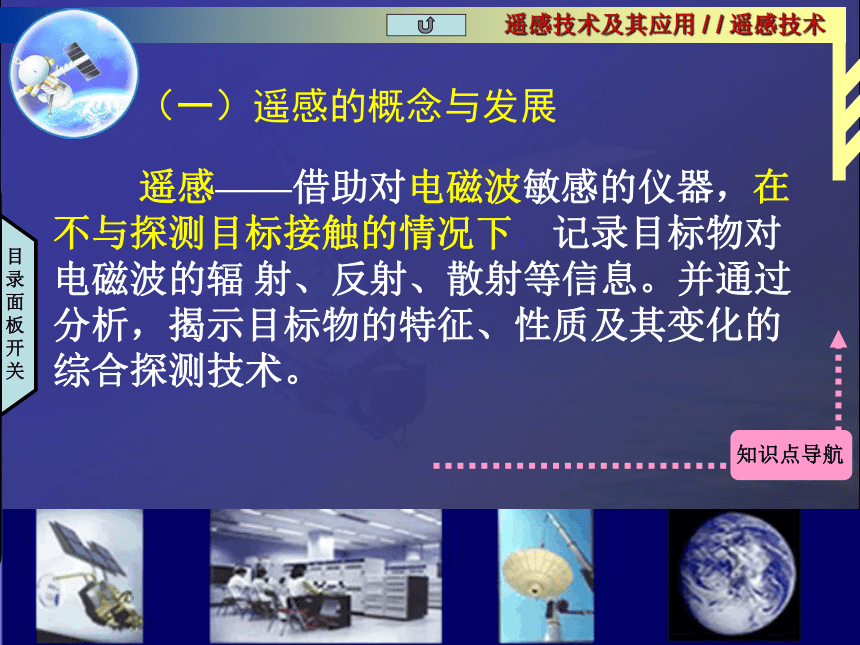

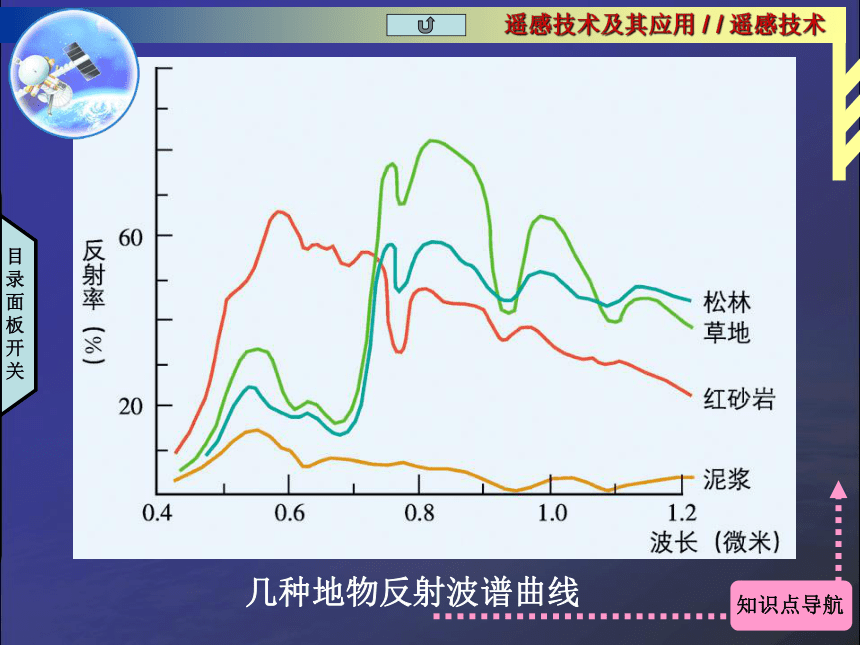

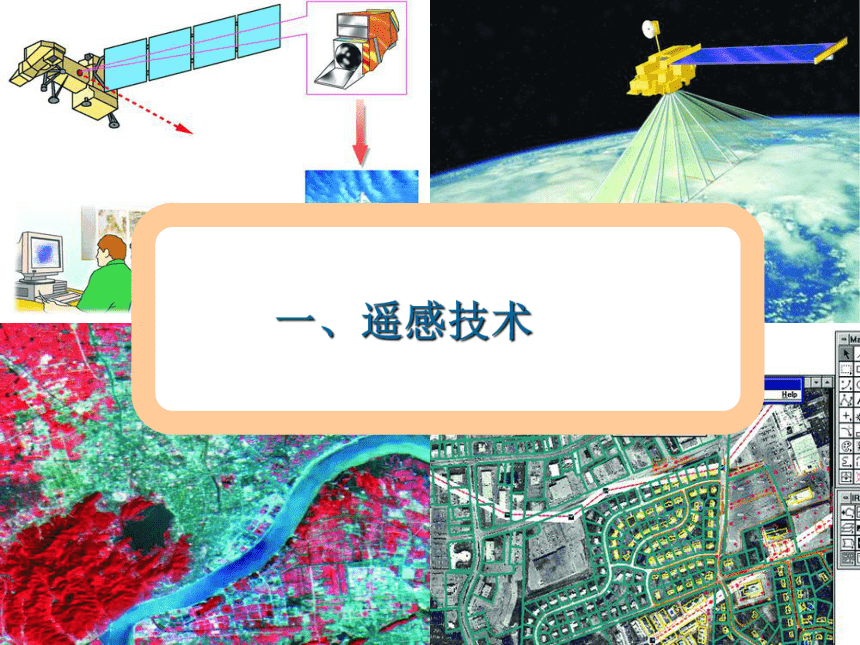

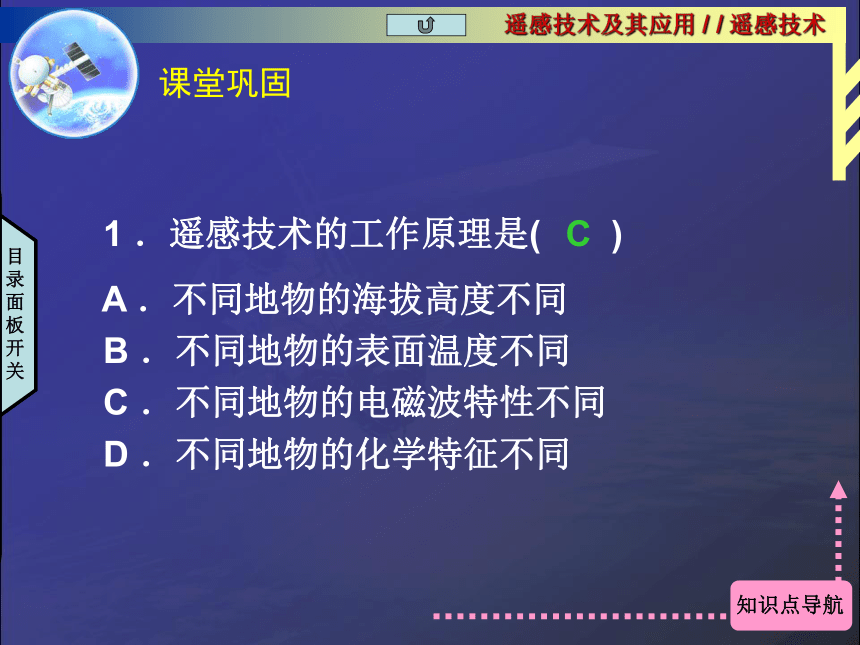

课件44张PPT。一、遥感技术遥感技术及其应用 / / 遥感技术千里眼千里之外，明察秋毫点击下载大图岳麓山卫星影像图遥感技术及其应用 / / 遥感技术四川地震遥感地图遥感技术及其应用 / / 遥感技术（一）遥感的概念与发展 遥感——借助对电磁波敏感的仪器，在不与探测目标接触的情况下，记录目标物对电磁波的辐 射、反射、散射等信息。并通过分析，揭示目标物的特征、性质及其变化的综合探测技术。遥感技术及其应用 / / 遥感技术几种地物反射波谱曲线遥感技术及其应用 / / 遥感技术课堂巩固 1 ．遥感技术的工作原理是( )
A ．不同地物的海拔高度不同
B ．不同地物的表面温度不同
C ．不同地物的电磁波特性不同

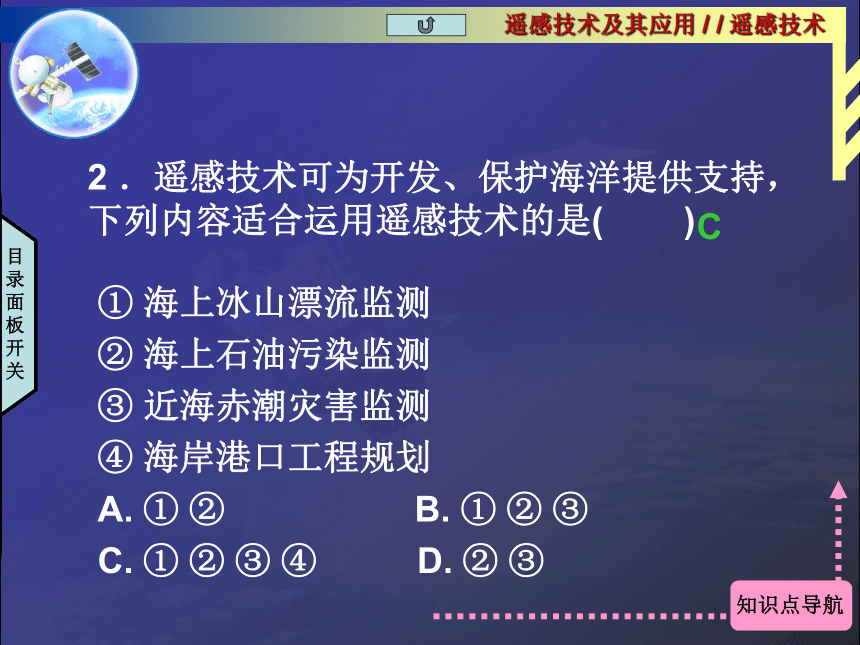

D ．不同地物的化学特征不同C遥感技术及其应用 / / 遥感技术2 ．遥感技术可为开发、保护海洋提供支持，下列内容适合运用遥感技术的是( ) ① 海上冰山漂流监测
② 海上石油污染监测
③ 近海赤潮灾害监测
④ 海岸港口工程规划
A. ① ② B. ① ② ③

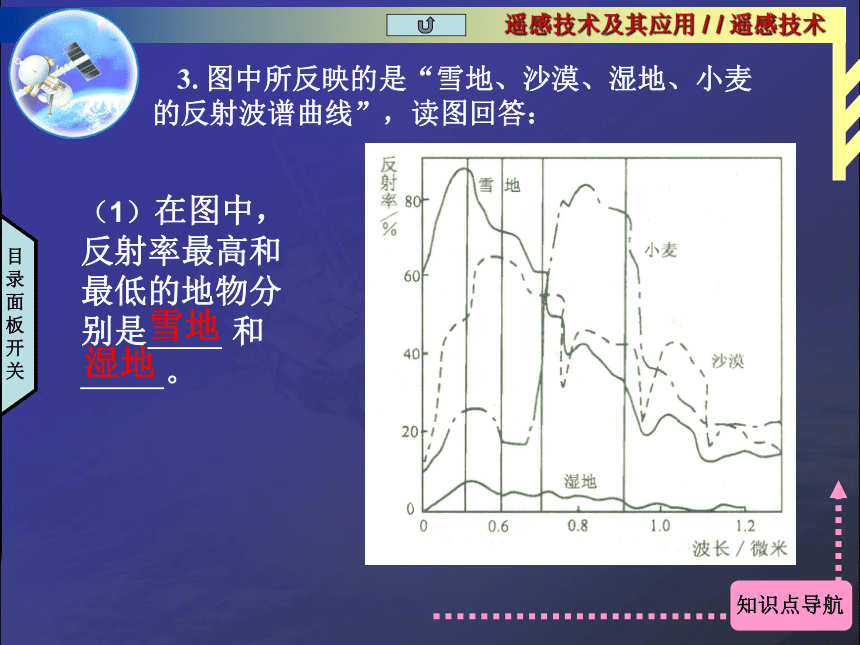

C. ① ② ③ ④ D. ② ③C遥感技术及其应用 / / 遥感技术3. 图中所反映的是“雪地、沙漠、湿地、小麦的反射波谱曲线”，读图回答：（1）在图中，反射率最高和最低的地物分别是 和

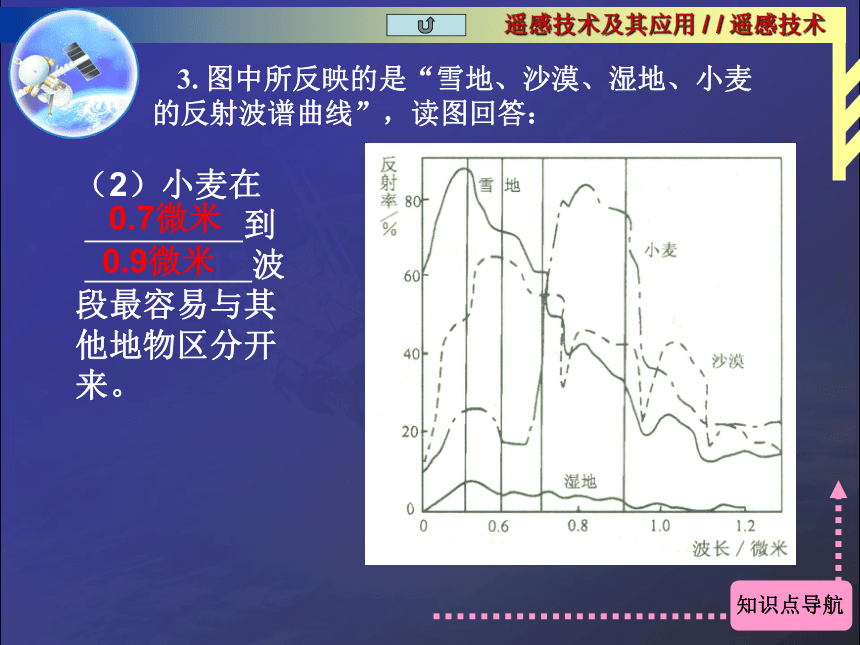

。雪地湿地遥感技术及其应用 / / 遥感技术3. 图中所反映的是“雪地、沙漠、湿地、小麦的反射波谱曲线”，读图回答：（2）小麦在
到
波段最容易与其他地物区分开来。0.7微米0.9微米遥感技术及其应用 / / 遥感技术3. 图中所反映的是“雪地、沙漠、湿地、小麦的反射波谱曲线”，读图回答：（3）结合该图和所学知识思考，利用遥感图像进行地物判读的原因是什么？ 不同地物在同一波段反射率不同，同一地物在不同波段反射率也不同，由此导致其波谱特征不同。遥感技术及其应用 / / 遥感技术航天遥感航空遥感近地遥感遥感类型（按照不同的平台分类）遥感技术及其应用 / / 遥感技术遥感类型航空遥感航天遥感（按照不同的平台分类）遥感技术及其应用 / / 遥感技术遥感技术系统遥感平台传感器传输与
接收图像处理应用遥感技术系统与过程示意图遥感技术及其应用 / / 遥感技术课堂巩固传感器的主要作用是( )A．只接收地面物体的反射波谱
B．只记录接收地面物体辐射波谱
C．接收地面物体反射或辐射的
电波信息
D．对获得的信息进行处理分析C二、遥感图片的解读遥感技术及其应用 / / 遥感图片的解读遥感图像的生成过程遥感影像分为黑白影像和彩色影像两种。遥感影像的种类和判读方法：遥感技术及其应用 / / 遥感图片的解读 林地与草地 两层别墅区（1）黑白影像：各物体的灰度不同。草地和林地颜色较深，建筑物为灰白色。遥感技术及其应用 / / 遥感图片的解读（2）彩色影像包括真彩色和假彩色真彩色：相片的色彩与天然实物的色彩十分接近。遥感技术及其应用 / / 遥感图片的解读假彩色：底片为非可见光波段相片，由人工根据需要添加颜色合成，与天然实物色彩不同。国产韩国合资水泥相同颜色的油漆在遥感相片中的差异遥感技术及其应用 / / 遥感图片的解读 标准假彩色：草、树和庄稼覆盖地区通常为红色，而水是蓝黑色或深蓝色的，城市、村庄等人工建筑为灰白色或浅蓝色。水文要素植被人工建筑红色深蓝色
蓝黑色灰白色
浅蓝色遥感技术及其应用 / / 遥感图片的解读判读上海市的遥感影像活动：1. 该影像属于哪种类型？3.在影像中指出老城区的大致范围以及植被的分布区域。2. 在影像中指出长江和黄浦江的位置。遥感技术及其应用 / / 遥感图片的解读这是全球陆地 分布状况？全球植被分布
绿色为植被，棕黄色为沙漠，蓝色为水想一想如果与一张20年前的作比较，全球的植被分布可能发生了什么变化？ This monthly average map was made by subtracting the stratospheric ozone column from TOMS column ozone. The stratospheric column is calculated using UARS MLS measurements. Higher quality tropospheric ozone maps on a daily basis will be produced from OMI and HIRDLS data. Credit: S. Chandra and J. Ziemke (NASA GSFC)
全 球 臭 氧 的 空 间 分 布（TOMS）三、遥感技术的应用这张遥感图反映出了什么呢？全 球 夜 间 的 灯 光 分 布你会把它应用到哪些领域呢？想一想○新开发地区周围环境调查○地质分析○休闲设施的评估分析○土地利用状况的把握○城市建设规划○环境破坏状况的把握○地下资源的勘察○国有/私有土地的管理○河川管理 ○机场,港弯设施等的建设规划○通过对周围环境的调查,来
确定的安全系数○调查由地形数据而设计的
新设备的状况○无线中转站的设置场所的调查○作物生长状况分析○作物受害原因的早期发现'作況指数○经济发展预测○水分补给状况监视○农业分布／作物管理○地图的制作(平面/立体地图等)○地图的定期更新○建筑物,道路等破损情况的把握○火灾发生状况的把握○紧急车辆经过道路的安排○地形变化的调查三ノ宮芦屋諮墻窟伏仇曝○能随时提供世界各地发生的重大
事件以及热门话题的照片○汽车自动导航系统的立体表示○为各种模拟游戏提供真实背景图像所在地周围景观的立体表示战斗模拟○道路,电线杆,上下水道,
煤气管道,天线等的维修管理○海洋环境的调查遥感技术的应用领域防灾·灾害的监视 环境、国土的管理地图制作海外信息建筑业,设施等的管理数字卫星图像娱 乐农林水产业·资源的管理公共事业,房地产开发遥感技术及其应用 / / 遥感技术的应用（一）遥感与资源普查遥感技术及其应用 / / 遥感技术的应用?
邵阳市西北非常规合成近天然色环形构造图像寻找矿产（环形构造常常表示有成矿区）遥感技术及其应用 / / 遥感技术的应用 全椒县孤山林场松毛虫危害分布图，红、黄、绿色分别代表反映重灾、中灾和无害区，黑色为非松林区。 资源调查应用遥感技术及其应用 / / 遥感技术的应用（二）遥感与环境灾害监测1998年5月21日14时1998年8月22日15时观察图中安乡的水情变化遥感技术及其应用 / / 遥感技术的应用根据这组遥感图，你能发布台风预警吗？四、课堂巩固遥感技术及其应用 / / 课堂巩固 在遥感技术中，可以根据植物的反射波谱特征判断植物的生长状况。读图回答下列问题。遥感技术及其应用 / / 课堂巩固1. 图中，重度病害植物反射率明显区别于健康植物反射率的波段是( )① 红外线 ② X 光
③ 可见光 ④ 紫外线
A． ① ② B．② ③
C． ③ ④ D．① ③D遥感技术及其应用 / / 课堂巩固2. 根据图中的原理，可用遥感技术直接( )① 划分植物类型
② 判读植物生长的土壤类型
③ 监测树木的生长状况
④ 估计粮食作物的产量
A．① ② B．② ③
C．③ ④ D．① ③C遥感技术及其应用 / / 课堂巩固3. 不同的地物和地物的不同状况也有不同的反射率，根据这个原理，可以利用遥感的工作有( )① 判断水体污染
② 判断人口分布
③ 分析城市大气污染
④ 估算工业生产总值
A．① ② B．② ③
C．③ ④ D．① ③D遥感技术及其应用 / / 课堂巩固4. 读“卫星遥感直观示意图” ，并回答下列问题： 遥感技术及其应用 / / 课堂巩固（1）填写遥感技术装备名称：
A ；
B ；
C 。（2）A装备的作用是 ；B装备的作用 。遥感平台 传感器 地面接收站 接收地物反射或辐射的电磁波信息 装载传感器 遥感技术及其应用 / / 课堂巩固（3）卫星航天遥感技术几乎应用到地理学的所学的所有领域。请拟出与下列三个应用领域相关的课题名称。 应用领域 课题名称
例： 防灾减灾 长江流域洪水动态分析
①国土资源勘察 ；
②城市规划 ；
③环境监测与保护 。长沙耕地变化面积监测长株潭交通道路状况分析南海海口赤潮变化分析
