人教版高中物理选修3-1第二章《恒定电流》测试题（含答案）

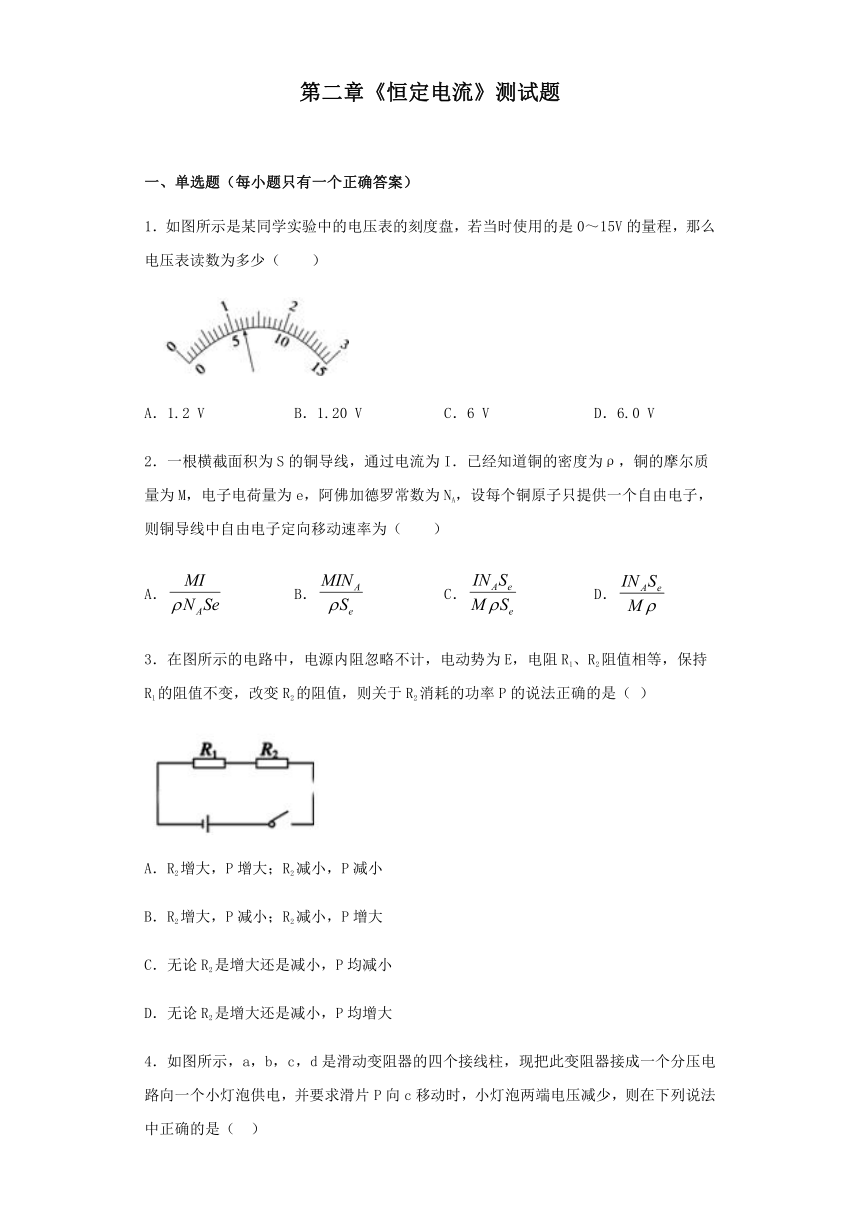

第二章《恒定电流》测试题

一、单选题（每小题只有一个正确答案）
1．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（　　）

A．1.2 V B．1.20 V C．6 V D．6.0 V
2．一根横截面积为S的铜导线，通过电流为I．已经知道铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿佛加德罗常数为NA，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（　　）
A． B． C． D．
3．在图所示的电路中，电源内阻忽略不计，电动势为E，电阻R1、R2阻值相等，保持R1的阻值不变，改变R2的阻值，则关于R2消耗的功率P的说法正确的是（ ）

A．R2增大，P增大；R2减小，P减小
B．R2增大，P减小；R2减小，P增大
C．无论R2是增大还是减小，P均减小
D．无论R2是增大还是减小，P均增大

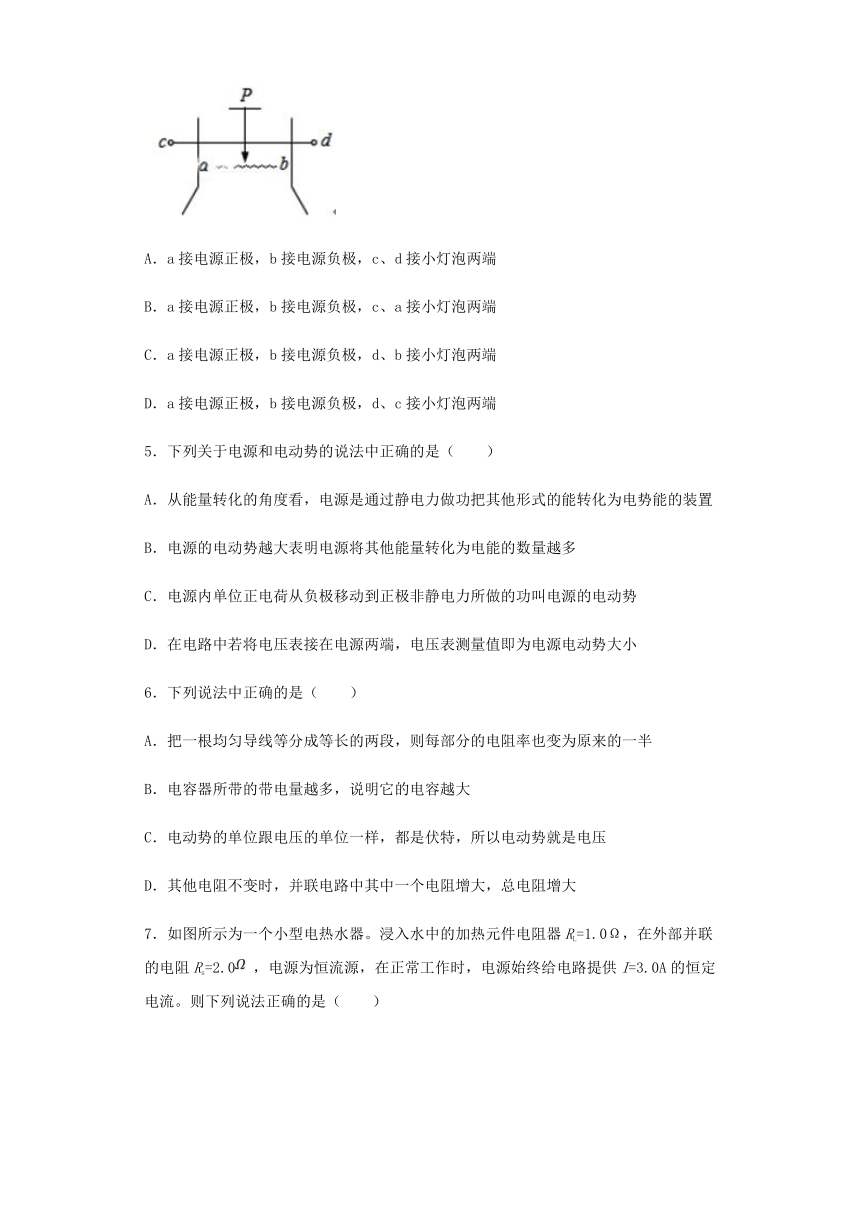

4．如图所示，a，b，c，d是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P向c移动时，小灯泡两端电压减少，则在下列说法中正确的是（ ）

A．a接电源正极，b接电源负极，c、d接小灯泡两端
B．a接电源正极，b接电源负极，c、a接小灯泡两端
C．a接电源正极，b接电源负极，d、b接小灯泡两端
D．a接电源正极，b接电源负极，d、c接小灯泡两端
5．下列关于电源和电动势的说法中正确的是（　　）
A．从能量转化的角度看，电源是通过静电力做功把其他形式的能转化为电势能的装置
B．电源的电动势越大表明电源将其他能量转化为电能的数量越多
C．电源内单位正电荷从负极移动到正极非静电力所做的功叫电源的电动势
D．在电路中若将电压表接在电源两端，电压表测量值即为电源电动势大小
6．下列说法中正确的是（　　）
A．把一根均匀导线等分成等长的两段，则每部分的电阻率也变为原来的一半
B．电容器所带的带电量越多，说明它的电容越大
C．电动势的单位跟电压的单位一样，都是伏特，所以电动势就是电压
D．其他电阻不变时，并联电路中其中一个电阻增大，总电阻增大

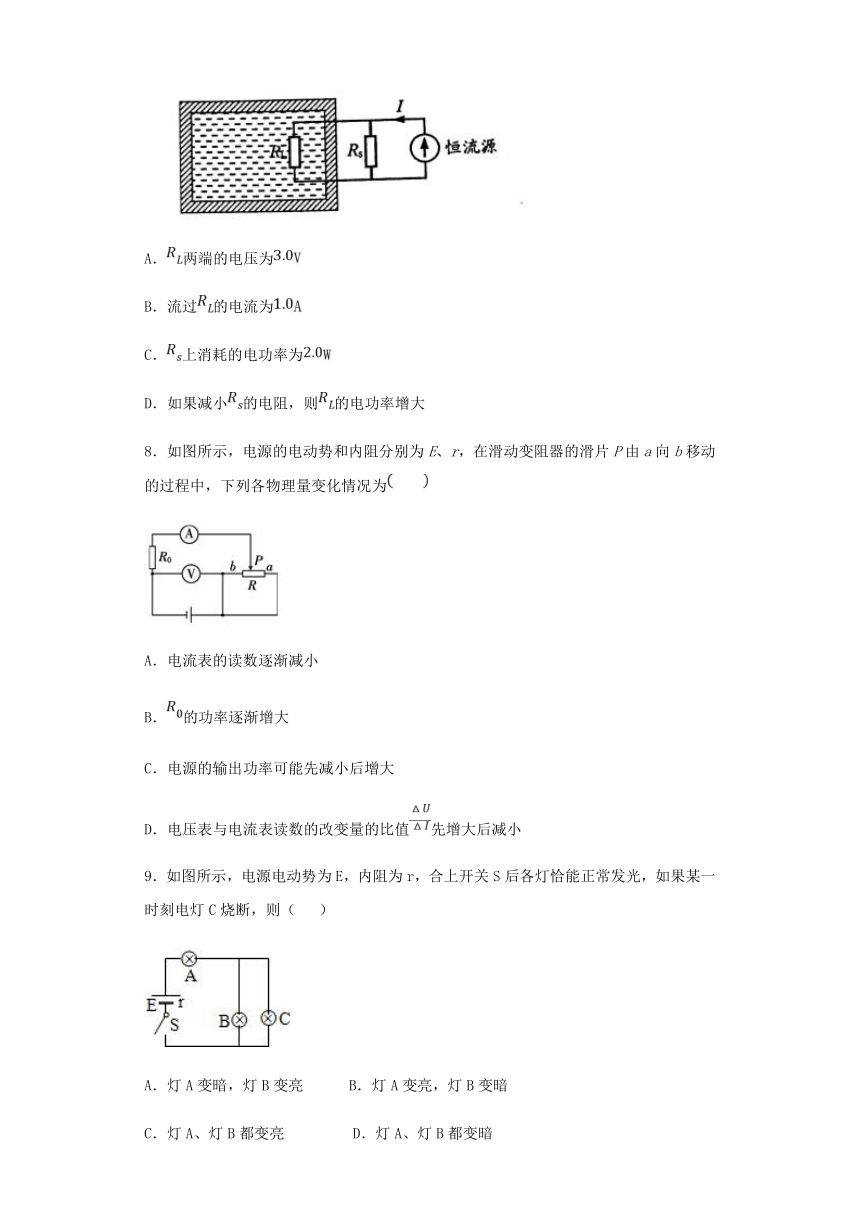

7．如图所示为一个小型电热水器。浸入水中的加热元件电阻器RL=1.0Ω，在外部并联的电阻Rs=2.0 ，电源为恒流源，在正常工作时，电源始终给电路提供I=3.0A的恒定电流。则下列说法正确的是（　　）

A．两端的电压为
B．流过的电流为
C．上消耗的电功率为
D．如果减小的电阻，则的电功率增大
8．如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为　　

A．电流表的读数逐渐减小
B．的功率逐渐增大
C．电源的输出功率可能先减小后增大
D．电压表与电流表读数的改变量的比值先增大后减小
9．如图所示，电源电动势为E，内阻为r，合上开关S后各灯恰能正常发光，如果某一时刻电灯C烧断，则（ ）

A．灯A变暗，灯B变亮 B．灯A变亮，灯B变暗
C．灯A、灯B都变亮 D．灯A、灯B都变暗

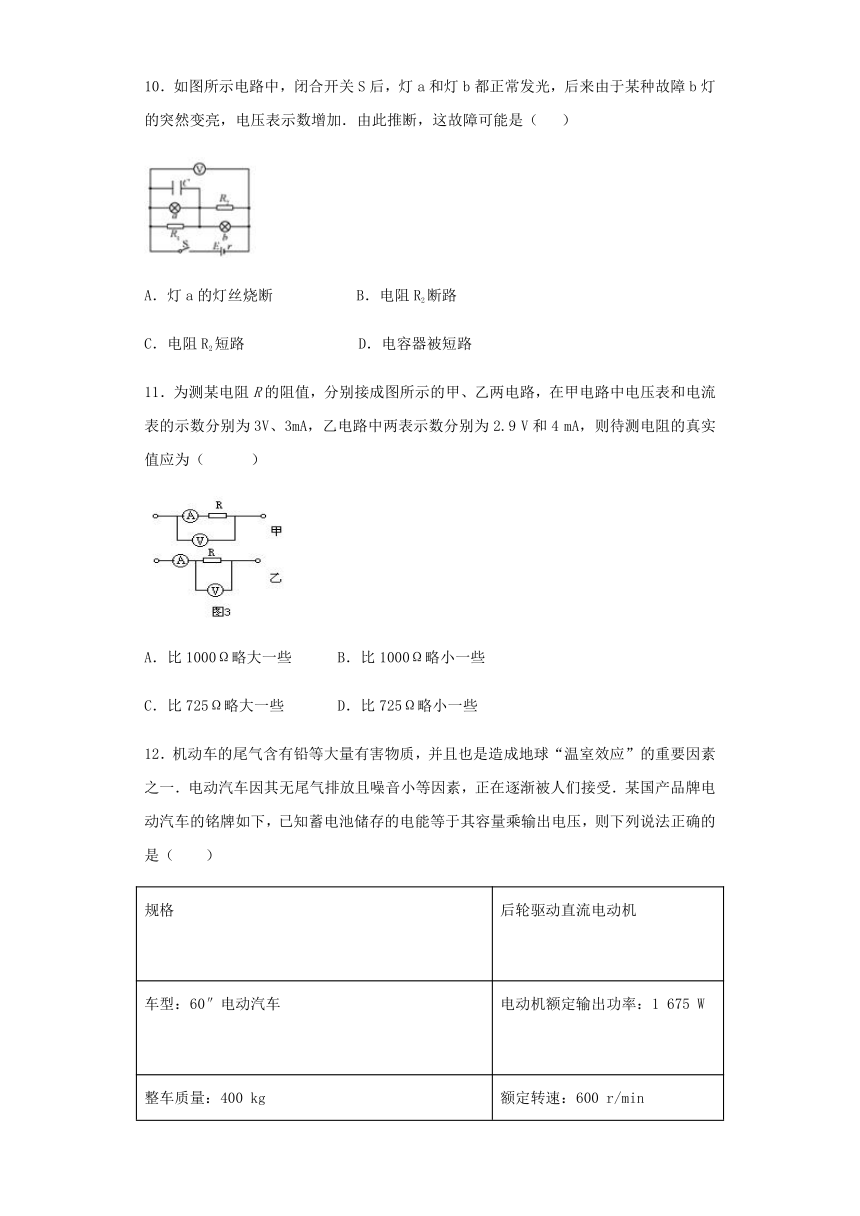

10．如图所示电路中，闭合开关S后，灯a和灯b都正常发光，后来由于某种故障b灯的突然变亮，电压表示数增加．由此推断，这故障可能是（ ）

A．灯a的灯丝烧断 B．电阻R2断路
C．电阻R2短路 D．电容器被短路
11．为测某电阻R的阻值，分别接成图所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2.9 V和4 mA，则待测电阻的真实值应为（ ）

A．比1000Ω略大一些 B．比1000Ω略小一些
C．比725Ω略大一些 D．比725Ω略小一些
12．机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一．电动汽车因其无尾气排放且噪音小等因素，正在逐渐被人们接受．某国产品牌电动汽车的铭牌如下，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是（　　）
规格
后轮驱动直流电动机

车型：60″电动汽车
电动机额定输出功率：1 675 W

整车质量：400 kg
额定转速：600 r/min

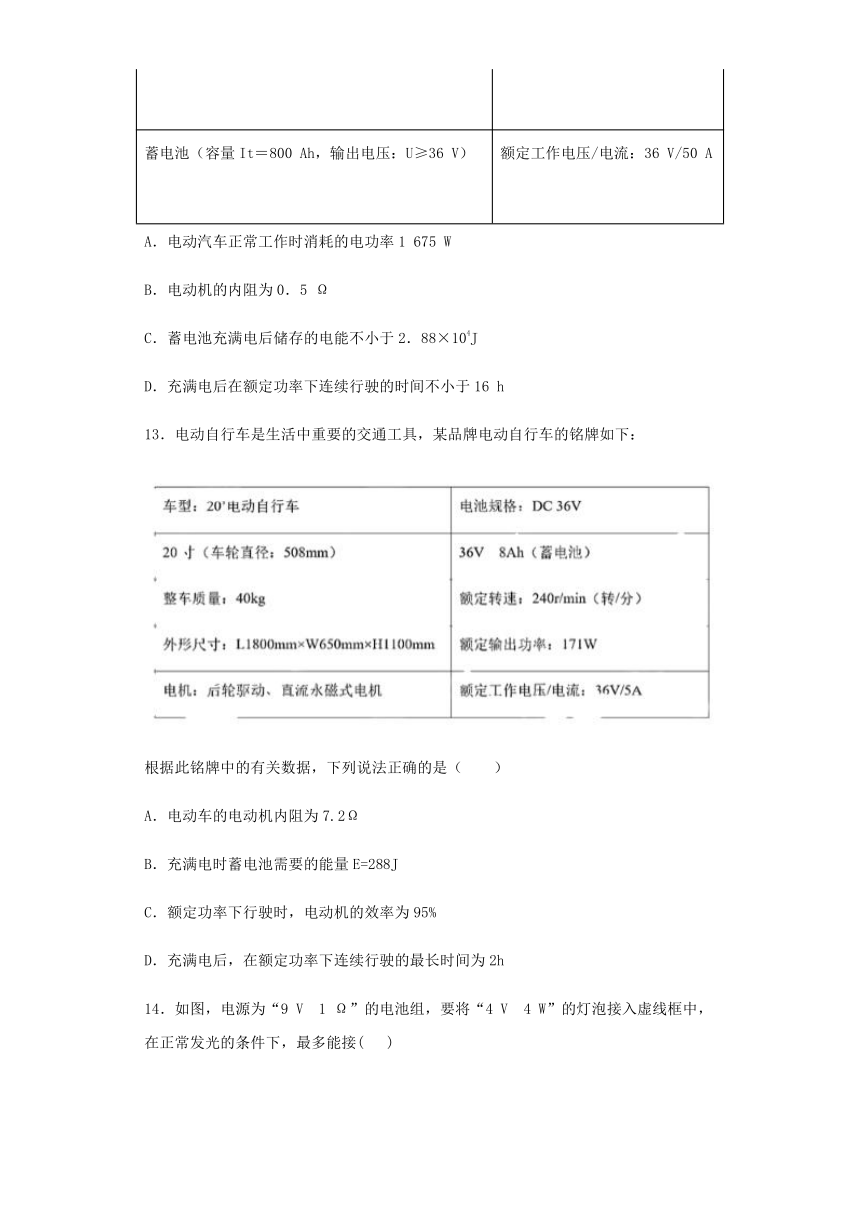

蓄电池（容量It＝800 Ah，输出电压：U≥36 V）
额定工作电压/电流：36 V/50 A

A．电动汽车正常工作时消耗的电功率1 675 W
B．电动机的内阻为0．5 Ω
C．蓄电池充满电后储存的电能不小于2．88×104J
D．充满电后在额定功率下连续行驶的时间不小于16 h
13．电动自行车是生活中重要的交通工具，某品牌电动自行车的铭牌如下：

根据此铭牌中的有关数据，下列说法正确的是（　　）
A．电动车的电动机内阻为7.2Ω
B．充满电时蓄电池需要的能量E=288J
C．额定功率下行驶时，电动机的效率为95%
D．充满电后，在额定功率下连续行驶的最长时间为2h
14．如图，电源为“9 V　1 Ω”的电池组，要将“4 V　4 W”的灯泡接入虚线框中，在正常发光的条件下，最多能接( )

A．2个 B．3个 C．4个 D．5个

二、多选题（每小题至少有两个正确答案）
15．如图所示，电源电动势E=6V，内阻r=1Ω，电阻，，，电容器电容C=4μF，开关S原来断开，现在合上开关S到电路稳定，则（ ）

A．S断开时电容器的电压为3V
B．S断开时电容器a极板带负电
C．S合上电路稳定后电容器b极板带负电
D．从S断开到合上开关S且电路稳定后，流过电流表的电量为
16．横截面积为的导线中通有电流。已知导线每单位体积中有个自由电子，每个自由电子的电荷量是，自由电子定向移动的速率是，则在时间内通过导线横截面的电子数是（ ）
A． B．
C． D．
17．如图所示，电源内阻不计，同一个未知电阻Rx，用甲、乙两种电路测量，将电压表的读数与电流表的读数之比称为测量值．甲图中两表的读数分别为3v、4mA；乙图中两表的读数分别为4v、3.6mA，由此可知（ ）

A．用甲电路测量时测量值较接近Rx
B．用乙电路测量时测量值较接近Rx
C．电阻Rx为861Ω
D．电阻Rx为750Ω
18．如图所示，电源内阻不能忽略，当滑动变阻器的滑动触头P向左滑动时，下列说法中正确的是　　

A．灯L变暗
B．电容器C上的电荷量变大
C．电阻消耗功率变大
D．两端的电压变化量的绝对值小于两端的电压变化量的绝对值
19．如图所示，电源电动势E，内阻r不为零，且始终小于外电路的总电阻，当滑动变阻器R的滑片P位于中点时，A、B、C三个小灯泡亮度相同，则（　　）

A．当触头P向左移动时，A、C灯变亮，B灯变暗
B．当触头P向左移动时，B、C灯变亮，A灯变暗
C．当触头P向左移动时，电源的效率减小
D．当触头P向左移动时，电源的输出功率减小


三、实验题
20．某同学要测量一个由均匀新材料制成的圆柱体的长度，用10分度的游标卡尺测量其长度如图所示，可知其长度为________?mm；

21．在上海国际车展上，展出了大量新能源车型登场。据统计在车展期间，展出的新能源车型据统计达159台之多。其中纯电动汽车(Blade Electric Vehicles，BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。为研究车用电瓶，某兴趣小组将一块旧的车载电瓶充满电，准备利用下列器材测量电瓶的电动势和内电阻。
A．待测电瓶，电动势约为3 V，内阻约几欧姆
B．直流电压表V1、V2，量程均为3 V，内阻约为3 kΩ
C．定值电阻R0（未知）
D．滑动变阻器R，最大阻值Rm（已知）
E．导线和开关
（1）请利用以上器材，设计一个电路______________，完成对待测电瓶的电动势和内阻的测量。

（2）实验之前，需要利用该电路图测出定值电阻R0，方法是先把滑动变阻器R调到最大阻值Rm，再闭合开关，电压表V1和V2的读数分别为U10，U20，则R0=_________（用U10、U20、Rm表示）。
（3）实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，描绘出U1一U2图象如图所示，图中直线斜率为k，与横轴的截距为a，则电瓶的电动势E=_________，内阻r=__________（用k、a、R0表示）。


四、解答题
22．交流发电机转子是匝数n=200，边长L=10cm的正方形线圈，置于磁感应强度B=T的匀强磁场中，绕着垂直磁场方向的轴以ω=100π（rad/s）的角速度转动．当转到线圈平面与磁场方向垂直时开始计时，已知线圈的电阻r=1Ω，外电路电阻R=99Ω．试求：

（1）电动势的最大值Em；
（2）交变电流的有效值I；
（3）外电阻R上消耗的功率PR．
23．如图所示电路中，灯L标有“6 V，3 W”，定值电阻R1＝4 Ω，R2＝10 Ω，电源内阻r＝2 Ω，当滑片P滑到最下端时，电流表读数为1 A，此时灯L恰好正常发光，试求：

(1)滑动变阻器最大值R；
(2)当滑片P滑到最上端时，电流表的读数；
(3)当滑片P位于滑动变阻器的中点时，变阻器消耗的功率。



参考答案
1．D 2．A 3．C 4．B 5．C 6．D 7．C 8．C 9．A 10．B 11．B 12．D 13．C 14．D 15．AD 16．BC 17．AC 18．ABD 19．AD
20．23.6
21．
22．（1）（2）（3）
23．（1）滑线变阻器最大值R是12Ω；
（2）当滑片P滑到最上端时，电流表的读数是2A；
（3）当滑片P位于滑线变阻器的中点时，变阻器消耗的功率是3.84W．
