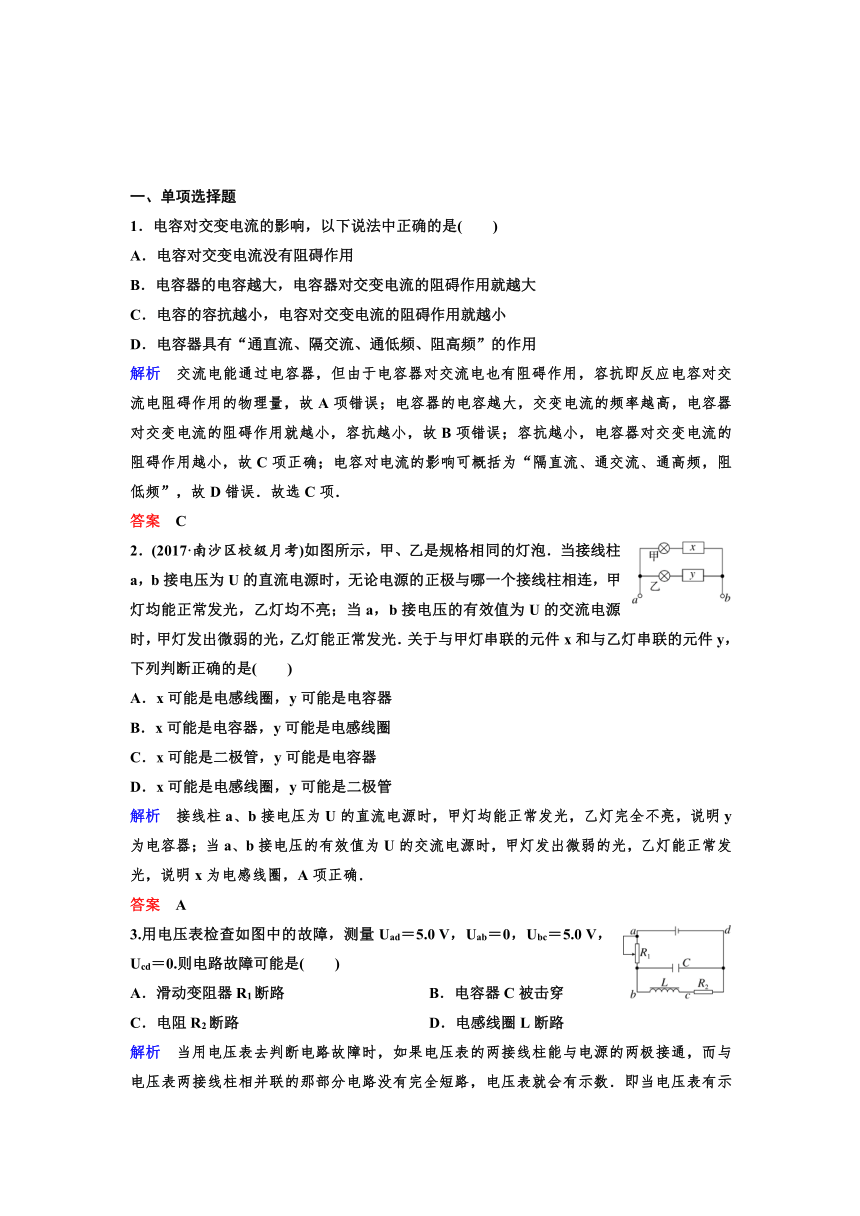

一、单项选择题
1.电容对交变电流的影响,以下说法中正确的是(  )
A.电容对交变电流没有阻碍作用
B.电容器的电容越大,电容器对交变电流的阻碍作用就越大
C.电容的容抗越小,电容对交变电流的阻碍作用就越小
D.电容器具有“通直流、隔交流、通低频、阻高频”的作用
解析 交流电能通过电容器,但由于电容器对交流电也有阻碍作用,容抗即反应电容对交流电阻碍作用的物理量,故A项错误;电容器的电容越大,交变电流的频率越高,电容器对交变电流的阻碍作用就越小,容抗越小,故B项错误;容抗越小,电容器对交变电流的阻碍作用越小,故C项正确;电容对电流的影响可概括为“隔直流、通交流、通高频,阻低频”,故D错误.故选C项.
答案 C
2.(2017·南沙区校级月考)如图所示,甲、乙是规格相同的灯泡.当接线柱a,b接电压为U的直流电源时,无论电源的正极与哪一个接线柱相连,甲灯均能正常发光,乙灯均不亮;当a,b接电压的有效值为U的交流电源时,甲灯发出微弱的光,乙灯能正常发光.关于与甲灯串联的元件x和与乙灯串联的元件y,下列判断正确的是(  )
A.x可能是电感线圈,y可能是电容器
B.x可能是电容器,y可能是电感线圈
C.x可能是二极管,y可能是电容器
D.x可能是电感线圈,y可能是二极管
解析 接线柱a、b接电压为U的直流电源时,甲灯均能正常发光,乙灯完全不亮,说明y为电容器;当a、b接电压的有效值为U的交流电源时,甲灯发出微弱的光,乙灯能正常发光,说明x为电感线圈,A项正确.
答案 A
3.用电压表检查如图中的故障,测量Uad=5.0 V,Uab=0,Ubc=5.0 V,Ucd=0.则电路故障可能是(  )
A.滑动变阻器R1断路 B.电容器C被击穿
C.电阻R2断路 D.电感线圈L断路
解析 当用电压表去判断电路故障时,如果电压表的两接线柱能与电源的两极接通,而与电压表两接线柱相并联的那部分电路没有完全短路,电压表就会有示数.即当电压表有示数时,电源两极与电压表两接线柱间的电路无断点.由题意Uad=Ubc=5.0 V可知ab、cd间为通路,A、C两项错误;若电容器被击穿,则Ubc将为零,B项错误.故正确答案为D项.
答案 D

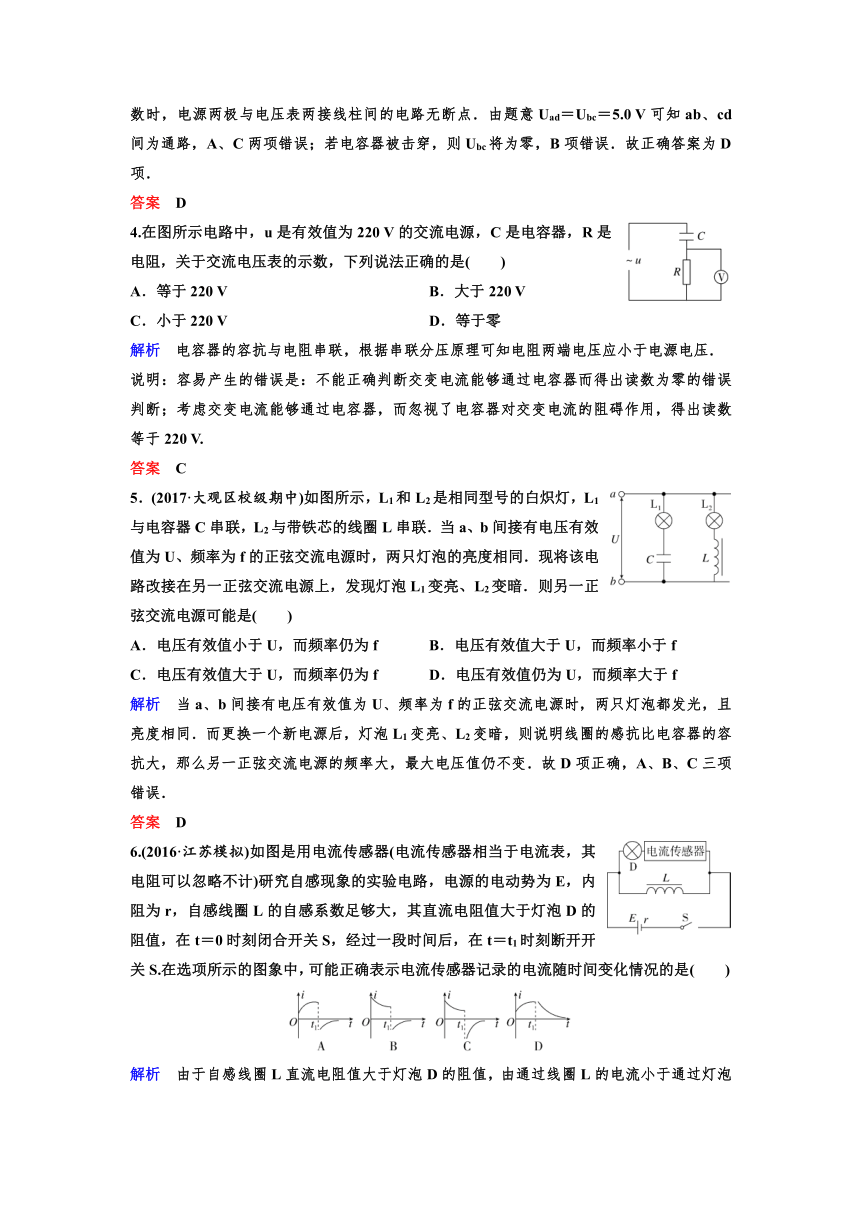

4.在图所示电路中,u是有效值为220 V的交流电源,C是电容器,R是电阻,关于交流电压表的示数,下列说法正确的是(  )
A.等于220 V       B.大于220 V
C.小于220 V D.等于零
解析 电容器的容抗与电阻串联,根据串联分压原理可知电阻两端电压应小于电源电压.
说明:容易产生的错误是:不能正确判断交变电流能够通过电容器而得出读数为零的错误判断;考虑交变电流能够通过电容器,而忽视了电容器对交变电流的阻碍作用,得出读数等于220 V.
答案 C
5.(2017·大观区校级期中)如图所示,L1和L2是相同型号的白炽灯,L1与电容器C串联,L2与带铁芯的线圈L串联.当a、b间接有电压有效值为U、频率为f的正弦交流电源时,两只灯泡的亮度相同.现将该电路改接在另一正弦交流电源上,发现灯泡L1变亮、L2变暗.则另一正弦交流电源可能是(  )
A.电压有效值小于U,而频率仍为f B.电压有效值大于U,而频率小于f
C.电压有效值大于U,而频率仍为f D.电压有效值仍为U,而频率大于f
解析 当a、b间接有电压有效值为U、频率为f的正弦交流电源时,两只灯泡都发光,且亮度相同.而更换一个新电源后,灯泡L1变亮、L2变暗,则说明线圈的感抗比电容器的容抗大,那么另一正弦交流电源的频率大,最大电压值仍不变.故D项正确,A、B、C三项错误.
答案 D
6.(2016·江苏模拟)如图是用电流传感器(电流传感器相当于电流表,其电阻可以忽略不计)研究自感现象的实验电路,电源的电动势为E,内阻为r,自感线圈L的自感系数足够大,其直流电阻值大于灯泡D的阻值,在t=0时刻闭合开关S,经过一段时间后,在t=t1时刻断开开关S.在选项所示的图象中,可能正确表示电流传感器记录的电流随时间变化情况的是(  )
解析 由于自感线圈L直流电阻值大于灯泡D的阻值,由通过线圈L的电流小于通过灯泡D的电流;
当断开电键,原来通过D的电流瞬间减小为0,后由于电感阻碍自身电流变化,产生的感应电流流过电阻,其方向与规定图示流过电阻的方向相反,I慢慢减小最后为0.故A、C、D项错误,B项正确.
答案 B
7.如图所示,两个同学利用图示装置做实验,第一位同学使导体棒ab在导轨上匀速运动,第二位同学使导体棒ab在导轨上做变速运动,但两位同学对ab杆做的功一样多.第一位同学的方法使小灯泡消耗的电能为W1,第二位同学的方法使小灯泡消耗的电能为W2,除小灯泡外,回路中其余各部分电阻均忽略不计,摩擦以及杆质量不计.则(  )
A.W1=W2 B.W1>W2
C.W1解析 由于杆的质量不计,两同学对ab杆做的功一样多则相同多的机械能转化为电路中的电能(忽略做功时克服摩擦等因素).第一位同学使棒ab匀速运动,产生电流为恒定电流,电感L消耗电能很少,绝大多数电能为小灯泡所消耗;而第二位同学为变速运动,电路中产生的感应电流将是变化的电流,由于L的感抗作用,有一部分电能消耗在L上(主要转化为磁场能).
答案 B
二、不定项选择题
8.如图所示,“二分频”音箱内有两个不同口径的扬声器,它们的固有频率分别处于高音、低音频段,分别称为高音扬声器和低音扬声器.音箱要将扩音器送来的含有不同频率的混合音频电流按高、低频段分离出来,送往相应的扬声器,以便使电流所携带的音频信息按原比例还原成高、低频的机械振动.图为音箱的电路简化图,高、低频混合电流由a、b端输入,L是线圈,C是电容器,则(  )
A.甲扬声器是高音扬声器 B.甲扬声器是低音扬声器
C.乙扬声器是高音扬声器 D.乙扬声器是低音扬声器
解析 依据感抗和容抗的决定因素可以知道,交变电流的频率越大,感抗越大,容抗越小,故乙扬声器是高音扬声器,甲扬声器是低音扬声器,B、C两项正确,A、D两项错误.
答案 BC
9.有关电感对交变电流的影响的以下说法中,正确的是(  )
A.电感对交变电流有阻碍作用
B.电感对交变电流阻碍作用的大小叫感抗
C.电感对交变电流的阻碍作用跟线圈的自感系数无关
D.线圈的自感系数越大,交变电流的频率越高,电感对交变电流的阻碍作用就越小
解析 本题主要考查电感对交变电流的阻碍作用.电感对交变电流有阻碍作用,A项正确;电感对交变电流阻碍作用的大小叫感抗,B项正确;由感抗公式XL=2πfL知电感对交变电流的阻碍作用跟线圈的自感系数L有关,且线圈的自感系数越大,交变电流的频率越高,电感对交变电流的阻碍作用就越大,所以C、D项错误.
答案 AB
10.在图甲所示电路中,流过二极管D的电流iD如图乙所示,该电流可以看作是一个恒定电流和一个交变电流的叠加,流过电感和电容的电流分别为iL、iC.下列关于iL、iC随时间t变化的图象中,可能正确的是(  )
解析 电容器隔直流所以A项错误.电感线圈对低频直流阻碍小,B图中电流变化小,感抗小,所以B项正确,电容器通交流,它是始终处于充放电的过程中,所以电流方向要发生变化,不然电容的电压最后会很高不符合实际,C项正确;由于电流可以看作是一个恒定电流和一个交变电流的叠加,D图中电流几乎没有对电流分解,对变化较大的电流,线圈感抗比较大,所以D项错误.
答案 BC
11.如图所示的电路,一灯泡和一可变电容器串联,下列说法正确的是(  )
A.a、b端接稳恒直流电,灯泡发亮
B.a、b端接交变电流,灯泡发亮
C.a、b端接交变电流,灯泡发亮,且将电容器电容增大时,灯泡亮度增大
D.a、b端接交变电流,灯泡发亮,在不改变交变电流有效值的情况下增大其频率,灯泡亮度增大
解析 电容器有“通交流,隔直流,通高频,阻低频”的特点,B、D两项正确.增大电容器的电容,可以减小其容抗,电流增大,即灯泡的亮度增加,C项正确.
答案 BCD
三、计算及论述题
12.如图所示是电视机电源的滤波装置,当输入端输入含有直流成分、交流低频成分的电流后,能在输出端得到较稳定的直流电.试分析其工作原理及各电容和电感的作用.
答案 直流和交流低频成分的电流输入到C1两端,由于C1的“通交流,隔直流”的功能,电流中的交流成分被衰减,而线圈L1有“通直流,隔交流”的功能,电流中的交流成分被衰减,直流成分电流顺利通过L,一小部分交流通过L,到达C2两端时,C2进一步滤除电流中残余的交流成分,这样在输出端得到较稳定的直流电供电视机正常工作.
13.收音机的音量控制电路部分如图所示,调节滑动变阻器的滑片P可控制扬声器的音量,但收音机直接收到的信号有干扰,即有直流和高频信号,为此需要用电容器C1、C2滤去直流和高频部分.根据电容器容抗的性质,试确定C1、C2应分别用电容较大的还是较小的电容器.
解析 C1作用是滤去直流成分,而且要让低频成分通过,故应选用电容较大的电容器;
C2的作用是滤去高频成分且要阻碍低频成分通过,故选用电容较小的电容器.
答案 C1用电容较大的电容器,C2选用电容较小的电容器.
