第四节 欧姆定律在串、并联电路
中的应用

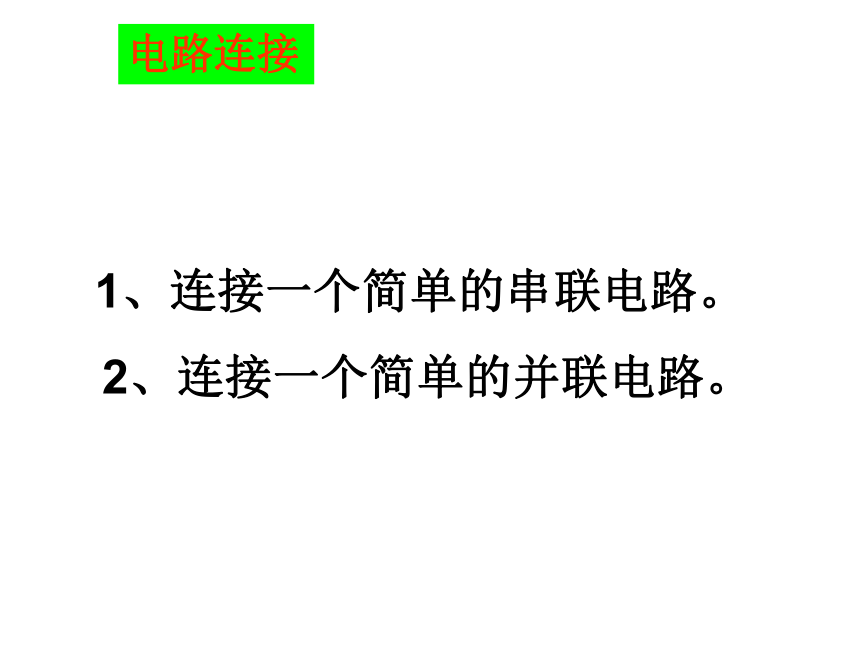

电路连接
1、连接一个简单的串联电路。
2、连接一个简单的并联电路。

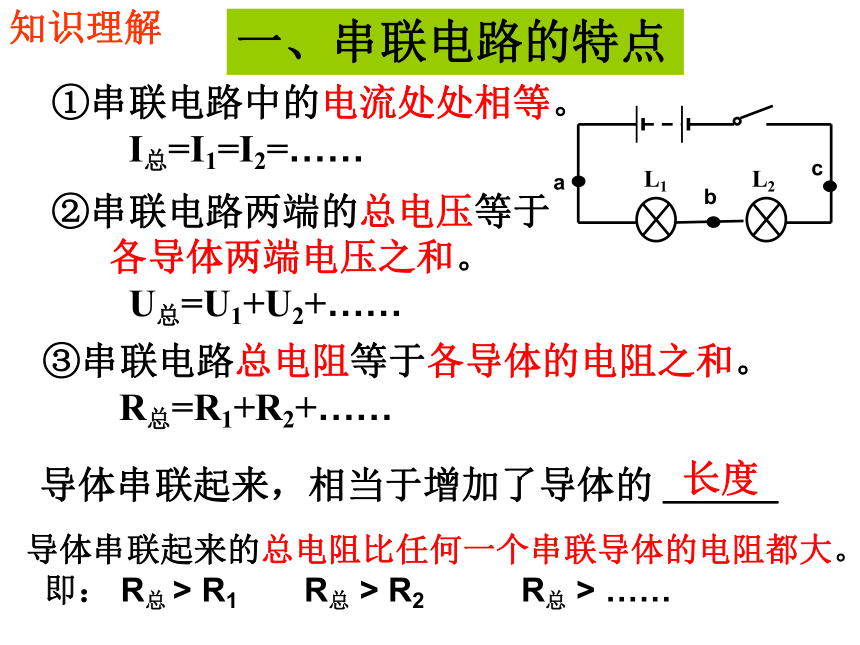

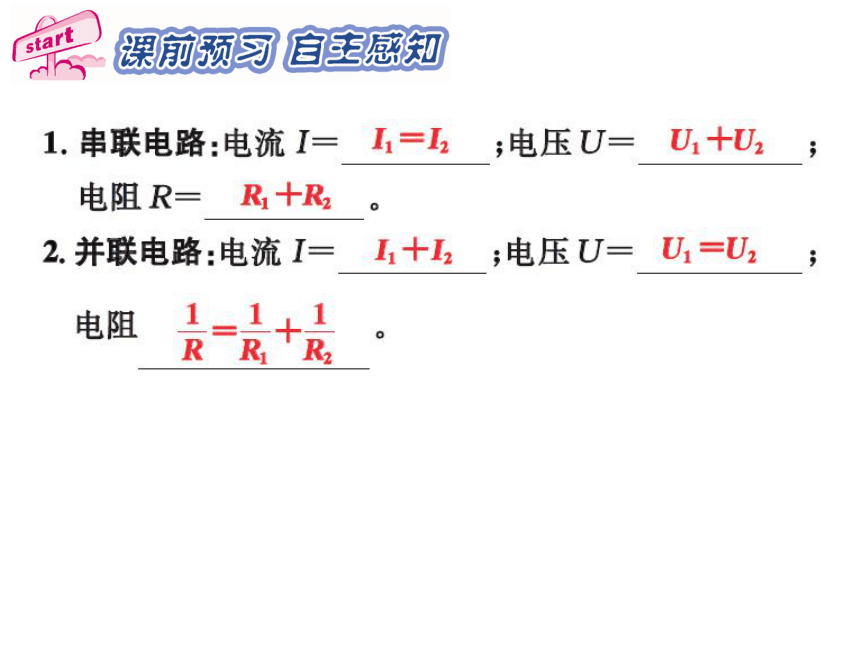

一、串联电路的特点
①串联电路中的电流处处相等。
　　I总=I1=I2=……

②串联电路两端的总电压等于
各导体两端电压之和。
　　U总=U1+U2+……

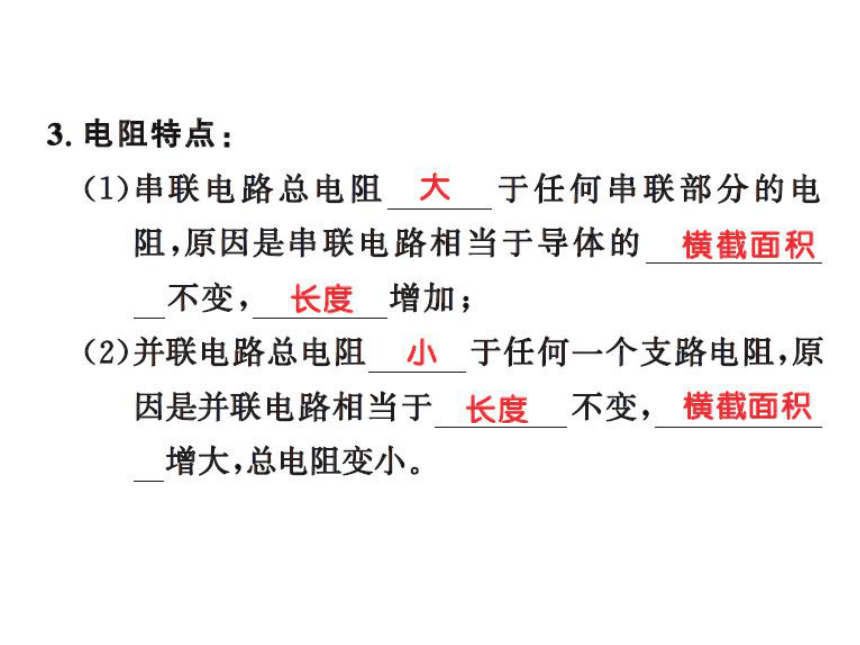

③串联电路总电阻等于各导体的电阻之和。
R总=R1+R2+……
导体串联起来，相当于增加了导体的 ＿＿＿
长度
导体串联起来的总电阻比任何一个串联导体的电阻都大。
即： R总 > R1 R总 > R2 R总 > ……
知识理解
a
b
c

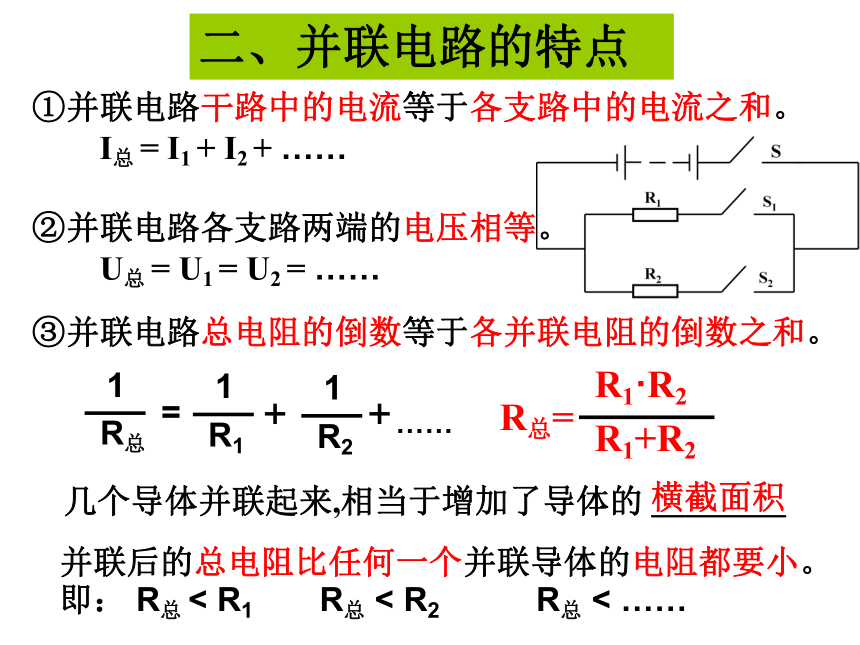

二、并联电路的特点
①并联电路干路中的电流等于各支路中的电流之和。
　　I总 = I1 + I2 + ……

②并联电路各支路两端的电压相等。
　　U总 = U1 = U2 = ……
③并联电路总电阻的倒数等于各并联电阻的倒数之和。
几个导体并联起来,相当于增加了导体的 ＿＿＿＿
横截面积
并联后的总电阻比任何一个并联导体的电阻都要小。
即： R总 < R1 R总 < R2 R总 < ……

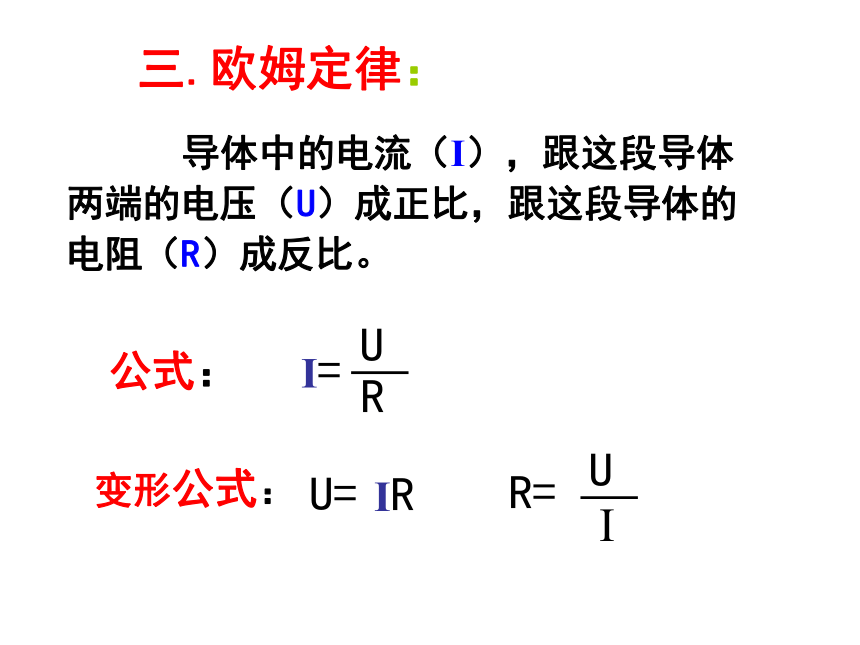

导体中的电流（I），跟这段导体两端的电压（U）成正比，跟这段导体的电阻（R）成反比。
三.欧姆定律：
I=
公式：
变形公式：
U=
R=
IR
1、二个阻值相等的电阻, 串联后的等效电阻是100Ω，则它们并联后的等效电阻是 Ω。
2、小明同学在修理电子玩具时，需要用一个
75Ω的电阻，现手边有阻值为300Ω、100Ω、
60Ω、40Ω、35Ω及15Ω的电阻各一个，他
可以选择其中 Ω和 Ω两个电阻 联来获得。
40
25
35
串
60
15
和
夯实基础
串
300Ω和100Ω并联
1、如图，当开关S闭合时，电流表A1的读数为0.3安，电流表A的读数为0.5安。则通过电阻R2的电流大小为 安。
A
A1
R2
R1
S
分析：本题考查并联电路电流的特点和电流表的使用规则。首先明确R1和R2连接方式是并联，电流表A测的是干路上的电流，电流表A1测的是R1支路上的电流，根据I=I1+I2知，通过电阻R2的电流大小为0.2安。
0.2
提
高
巩
固
2、现有一只工作电压是2.2V，工作电流
是0.2A的小灯泡。要使它能正常工作，必
须串联一个阻值是 Ω的电阻, 才能接在电
压为6V的电池组两端。（计算说明）
分析：U总=6v﹥2.2v，
所以需要串联一个电阻来分压.
解:如图说明:
6V
U2=6V-2.2V=3.8V
R2
串联电路中电流处处相等
所以I2=I1=0.2A
U1=2.2V
I1=0.2A
R2=U2／I2=3.8V／0.2A=19 Ω
19
