第9节 实验:练习使用多用电表

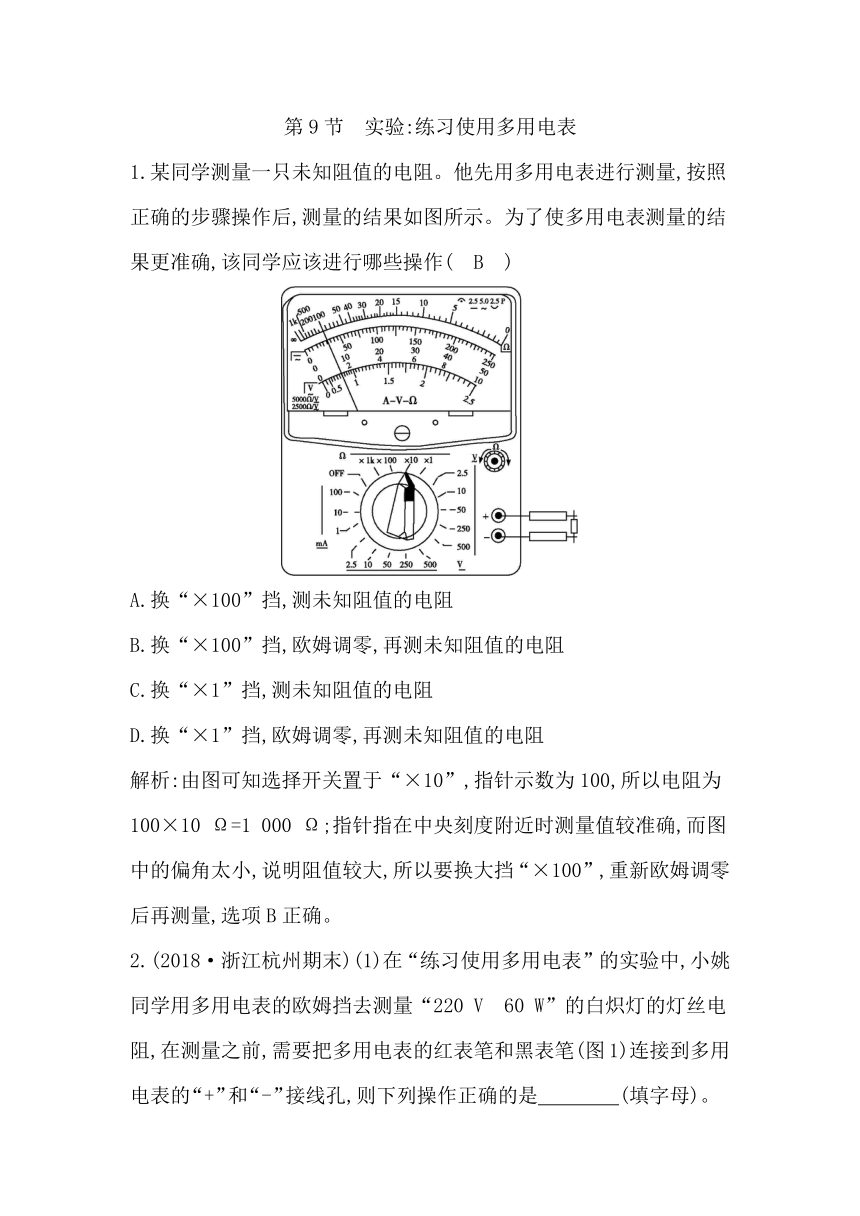

1.某同学测量一只未知阻值的电阻。他先用多用电表进行测量,按照正确的步骤操作后,测量的结果如图所示。为了使多用电表测量的结果更准确,该同学应该进行哪些操作( B )
A.换“×100”挡,测未知阻值的电阻
B.换“×100”挡,欧姆调零,再测未知阻值的电阻
C.换“×1”挡,测未知阻值的电阻
D.换“×1”挡,欧姆调零,再测未知阻值的电阻
解析:由图可知选择开关置于“×10”,指针示数为100,所以电阻为100×10 Ω=1 000 Ω;指针指在中央刻度附近时测量值较准确,而图中的偏角太小,说明阻值较大,所以要换大挡“×100”,重新欧姆调零后再测量,选项B正确。

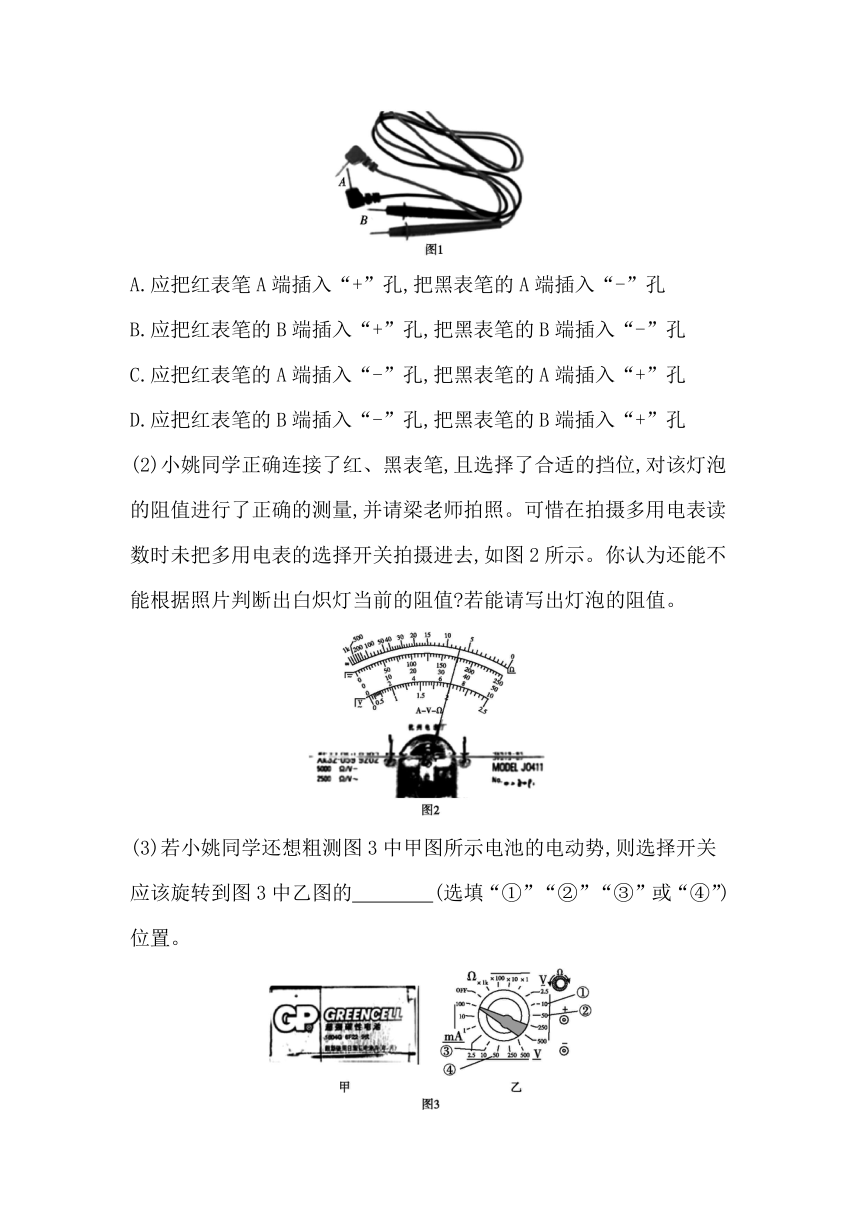

2.(2018·浙江杭州期末)(1)在“练习使用多用电表”的实验中,小姚同学用多用电表的欧姆挡去测量“220 V 60 W”的白炽灯的灯丝电阻,在测量之前,需要把多用电表的红表笔和黑表笔(图1)连接到多用电表的“+”和“-”接线孔,则下列操作正确的是 (填字母)。?
A.应把红表笔A端插入“+”孔,把黑表笔的A端插入“-”孔
B.应把红表笔的B端插入“+”孔,把黑表笔的B端插入“-”孔
C.应把红表笔的A端插入“-”孔,把黑表笔的A端插入“+”孔
D.应把红表笔的B端插入“-”孔,把黑表笔的B端插入“+”孔
(2)小姚同学正确连接了红、黑表笔,且选择了合适的挡位,对该灯泡的阻值进行了正确的测量,并请梁老师拍照。可惜在拍摄多用电表读数时未把多用电表的选择开关拍摄进去,如图2所示。你认为还能不能根据照片判断出白炽灯当前的阻值?若能请写出灯泡的阻值。
(3)若小姚同学还想粗测图3中甲图所示电池的电动势,则选择开关应该旋转到图3中乙图的 (选填“①”“②”“③”或“④”)位置。?

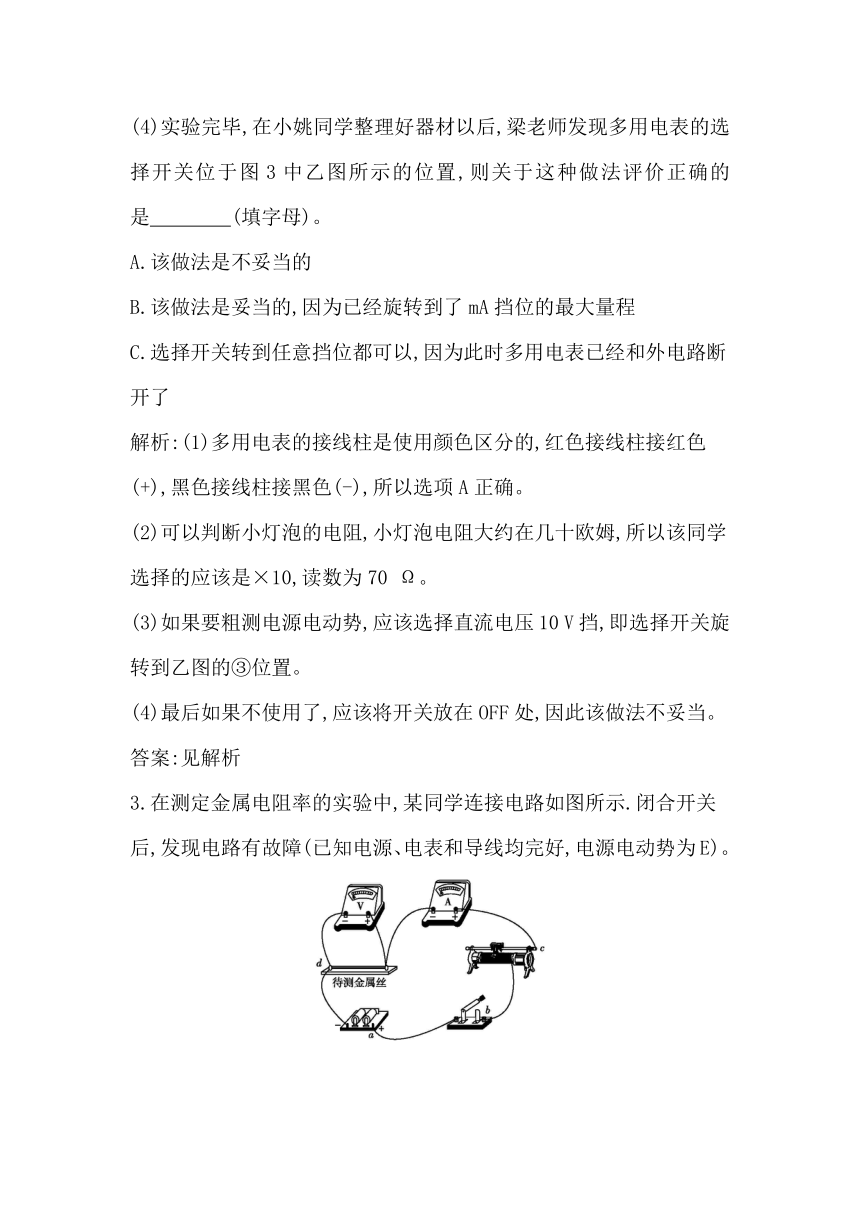

(4)实验完毕,在小姚同学整理好器材以后,梁老师发现多用电表的选择开关位于图3中乙图所示的位置,则关于这种做法评价正确的 是 (填字母)。?
A.该做法是不妥当的
B.该做法是妥当的,因为已经旋转到了mA挡位的最大量程
C.选择开关转到任意挡位都可以,因为此时多用电表已经和外电路断开了
解析:(1)多用电表的接线柱是使用颜色区分的,红色接线柱接红色(+),黑色接线柱接黑色(-),所以选项A正确。
(2)可以判断小灯泡的电阻,小灯泡电阻大约在几十欧姆,所以该同学选择的应该是×10,读数为70 Ω。
(3)如果要粗测电源电动势,应该选择直流电压10 V挡,即选择开关旋转到乙图的③位置。
(4)最后如果不使用了,应该将开关放在OFF处,因此该做法不妥当。
答案:见解析
3.在测定金属电阻率的实验中,某同学连接电路如图所示.闭合开关后,发现电路有故障(已知电源、电表和导线均完好,电源电动势为E)。

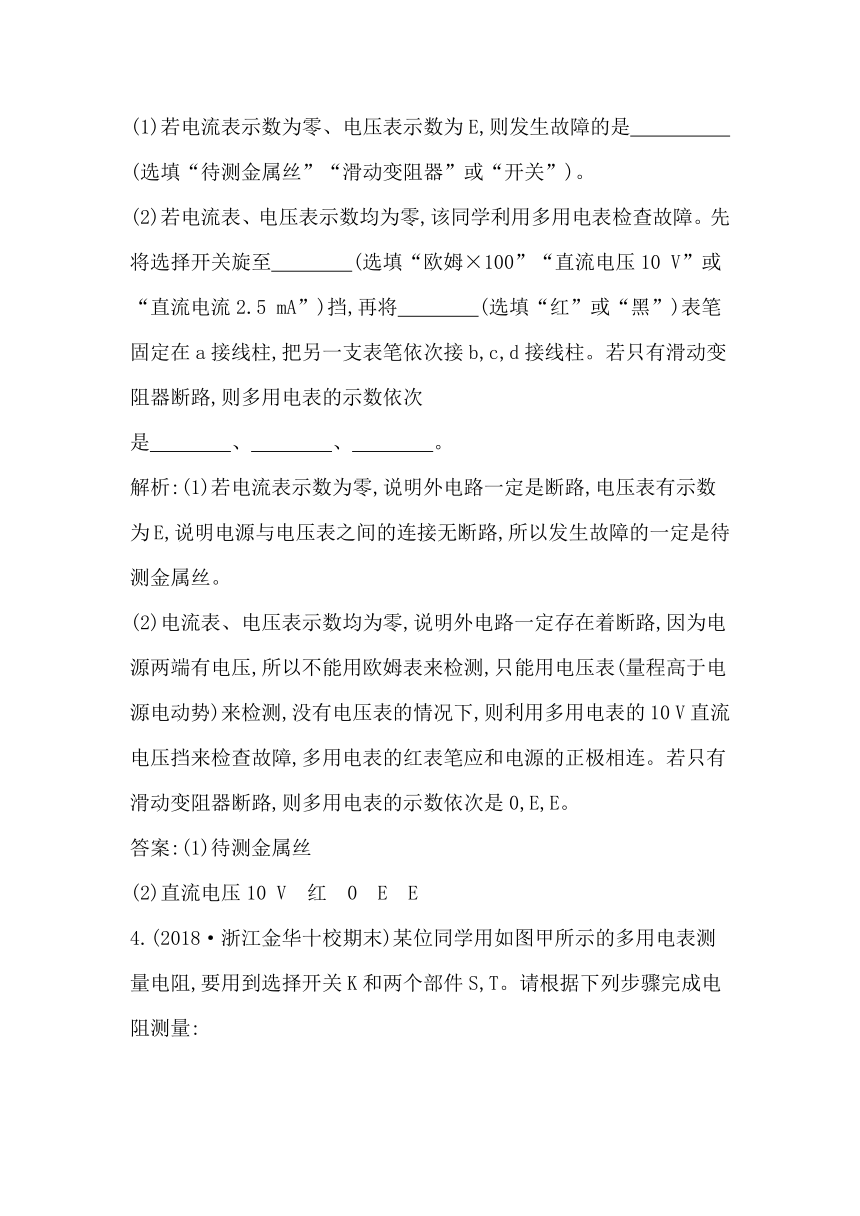

(1)若电流表示数为零、电压表示数为E,则发生故障的是 (选填“待测金属丝”“滑动变阻器”或“开关”)。?
(2)若电流表、电压表示数均为零,该同学利用多用电表检查故障。先将选择开关旋至 (选填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)挡,再将 (选填“红”或“黑”)表笔固定在a接线柱,把另一支表笔依次接b,c,d接线柱。若只有滑动变阻器断路,则多用电表的示数依次是 、 、 。?
解析:(1)若电流表示数为零,说明外电路一定是断路,电压表有示数为E,说明电源与电压表之间的连接无断路,所以发生故障的一定是待测金属丝。
(2)电流表、电压表示数均为零,说明外电路一定存在着断路,因为电源两端有电压,所以不能用欧姆表来检测,只能用电压表(量程高于电源电动势)来检测,没有电压表的情况下,则利用多用电表的10 V直流电压挡来检查故障,多用电表的红表笔应和电源的正极相连。若只有滑动变阻器断路,则多用电表的示数依次是0,E,E。
答案:(1)待测金属丝
(2)直流电压10 V 红 0 E E
4.(2018·浙江金华十校期末)某位同学用如图甲所示的多用电表测量电阻,要用到选择开关K和两个部件S,T。请根据下列步骤完成电阻测量:
(1)在使用前,发现多用电表指针如图乙所示,则他应调节 (选填“K”“S”或“T”)。?
(2)正确处理完上述步骤后,他把开关打在欧姆“×10”挡,把红黑表笔短接,发现指针如图丙所示,则他应调节 (选填“K”“S”或“T”)。?
(3)正确处理完上述步骤后,他把红黑表笔接在某定值电阻两端,发现指针如图丁所示,则他应采取的措施是① ;② 。?
(4)正确处理完上述步骤后,他把红黑表笔接在定值电阻两端,发现指针如图戊所示,则该定值电阻的阻值R= Ω。?
解析:(1)在使用前,发现多用电表指针如图乙所示,则应机械调零,即他应调节S使指针调到电流的零挡位。
(2)把开关打在欧姆“×10”挡,把红黑表笔短接,即欧姆调零,应该调到电阻的零挡位,此时要调节欧姆调零旋钮,即T。
(3)他把红黑表笔接在某定值电阻两端,发现指针如图丁所示,说明待测电阻较小,应该换小挡,即换×1挡,换挡必调零,所以要重新调零即将两表笔短接,重新调节T,使指针指在欧姆零刻度线处。
(4)根据欧姆表读数原则可知欧姆表的读数为18.0 Ω。
答案:(1)S (2)T (3)①将K打到欧姆“×1”挡 ②将两表笔短接,重新调节T,使指针指在欧姆零刻度线处
(4)18.0
5.某同学在练习使用多用电表时连接的电路如图甲所示。
(1)若旋转选择开关,使尖端对准直流电流挡,此时测得的是通 过 (填“R1”或“R2”)的电流。?
(2)若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,则测得的是 的电阻。?
A.R1的电阻
B.R2的电阻
C.R1和R2的串联电阻
D.R1和R2的并联电阻
(3)将选择开关拨至“×100”挡时,测量时指针停在刻度盘0 Ω附近处,为了提高测量的精确度,有下列可供选择的步骤:
A.将两根表笔短接
B.将选择开关拨至“ ”挡(填“×1 k”或“×10”)?
C.将两根表笔分别接触待测电阻的两端,记下读数
D.调节调零电阻,使指针停在0 Ω刻度线上
E.将选择开关拨至交流电压最高挡上
①补全步骤。
②上述步骤合理排序是 (填写步骤的代号)。?
③若操作正确,上述C步骤中,指针偏转情况如图乙所示,则所测电阻大小为 。?
解析:(1)多用电表与电阻R1串联,测通过R1的电流。
(2)断开电路中的开关,R1与R2串联,多用电表接在其两端,旋转选择开关使其尖端对准欧姆挡,则测得的是R1与R2的串联电阻,选项C 正确。
(3)选择开关拨至“×100”挡时,测量时指针停在刻度盘0 Ω附近处,是个小电阻,为了提高测量的精确度,应选择“×10”挡;选择挡位后要进行欧姆调零,然后测电阻,欧姆表使用完毕后,要把选择开关置于交流电压最高挡,因此合理的实验步骤的顺序是BADCE。
答案:(1)R1 (2)C (3)×10 BADCE 160 Ω
6.(2018·浙江桐乡凤鸣高级中学期中)某同学在“练习使用多用电表”实验中,实验步骤及相关操作如下:
(1)该同学在使用多用电表前,发现多用电表的指针不在零刻度上,如图甲所示。那么在使用前,他应调节甲图中表盘上的哪一个部件?答: (填“A”或“B”);?
(2)该同学按正确操作步骤测量发光二极管的正反向电阻,测量结果如图乙所示。此时多用电表选择开关置于欧姆挡“×10”挡位,二极管导通。由此可知,与多用电表红表笔接触的是发光二极管 的 (填“正”或“负”)极;?
(3)测得二极管的正向电阻值约为 Ω。?
解析:(1)该同学在使用多用电表前,发现多用电表的指针不在零刻度上。那么在使用前,他应调节甲图中表盘上的A;
(2)二极管加的是正向电压,欧姆表红表笔内部接电源的负极,则与多用电表红表笔接触的是发光二极管的负极;
(3)测得二极管的正向电阻值约为18.5×10 Ω=185 Ω。
答案:(1)A (2)负 (3)185
