5.1透 镜
义务教育教科书 物理 八年级 上册

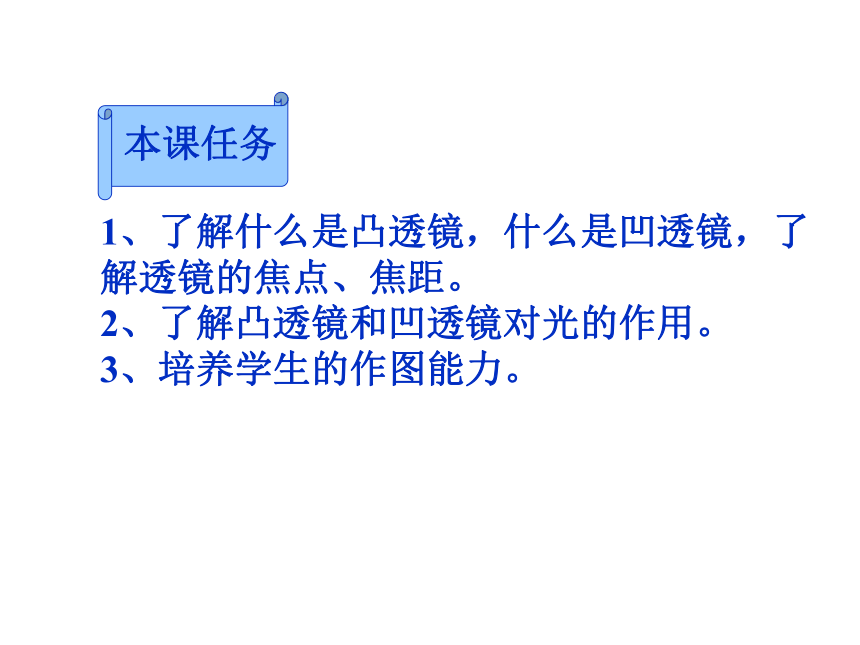

本课任务
1、了解什么是凸透镜，什么是凹透镜，了 解透镜的焦点、焦距。
2、了解凸透镜和凹透镜对光的作用。
3、培养学生的作图能力。

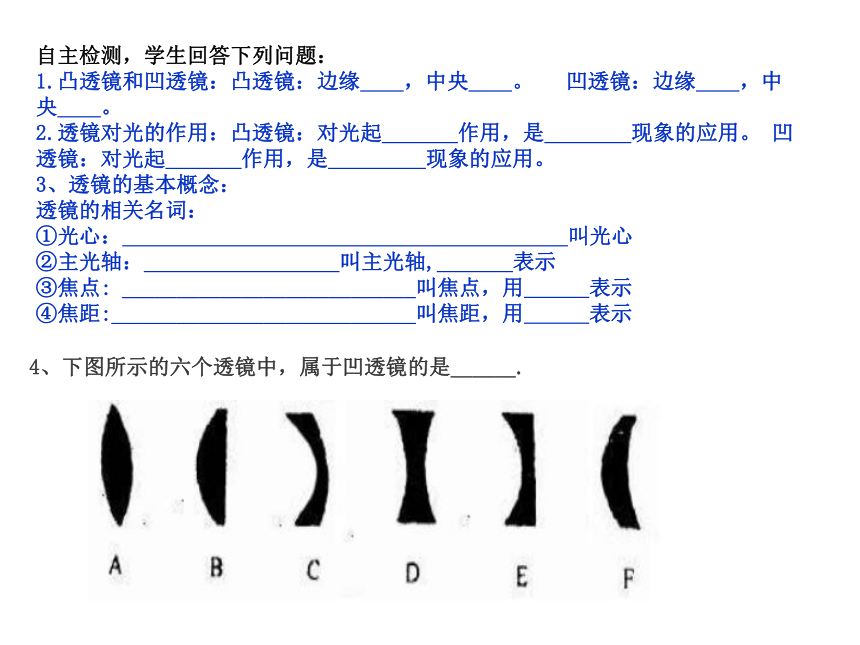

自主检测，学生回答下列问题：
1.凸透镜和凹透镜：凸透镜：边缘 ，中央 。 凹透镜：边缘 ，中央 。
2.透镜对光的作用：凸透镜：对光起 作用，是 现象的应用。 凹透镜：对光起 作用，是 现象的应用。
3、透镜的基本概念：
透镜的相关名词：
①光心： 叫光心
②主光轴： 叫主光轴, 表示
③焦点: ___________________________叫焦点，用 表示
④焦距:____________________________叫焦距，用 表示
4、下图所示的六个透镜中，属于凹透镜的是______.

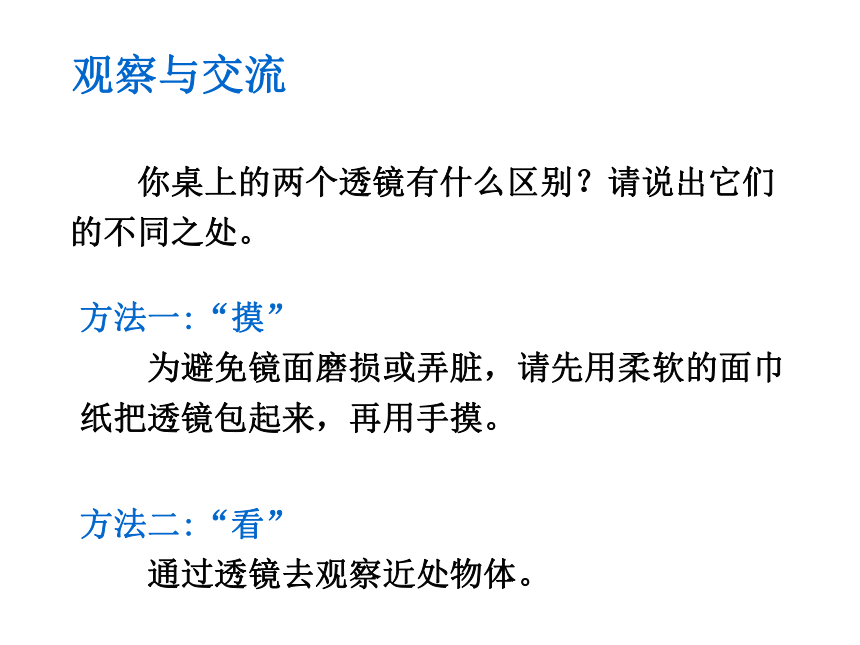

观察与交流
　　你桌上的两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
方法二:“看”
　　通过透镜去观察近处物体。

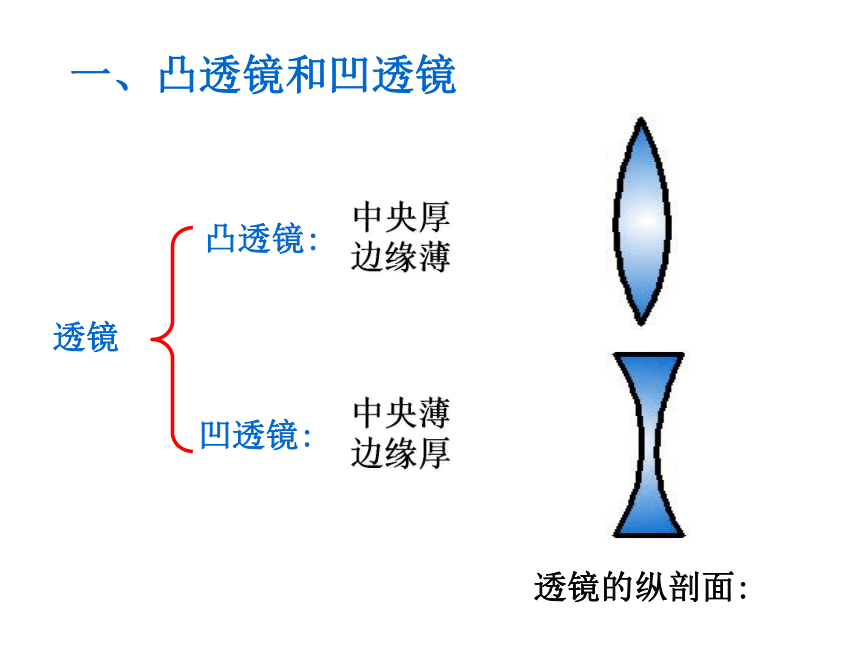

一、凸透镜和凹透镜
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:

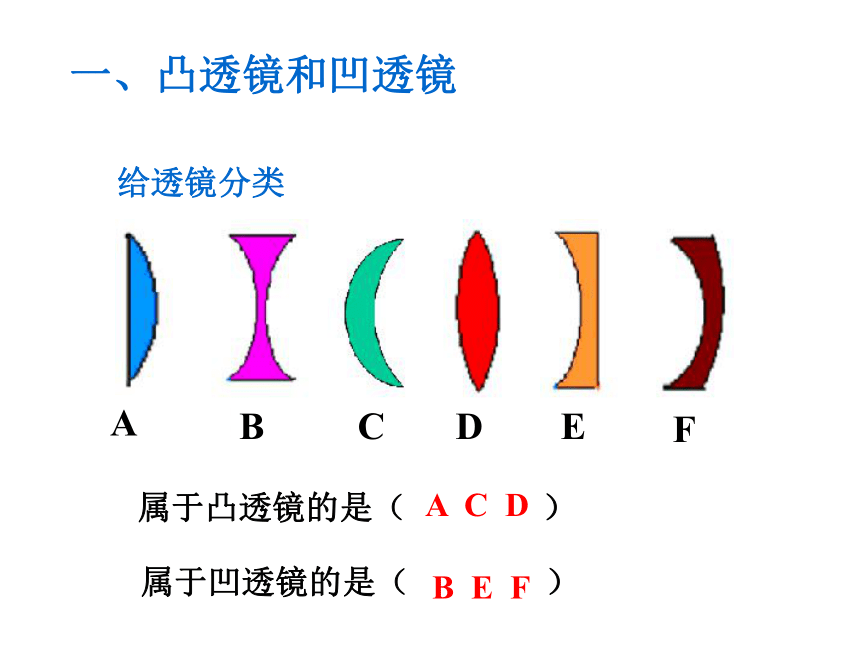

一、凸透镜和凹透镜
给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
一、凸透镜和凹透镜

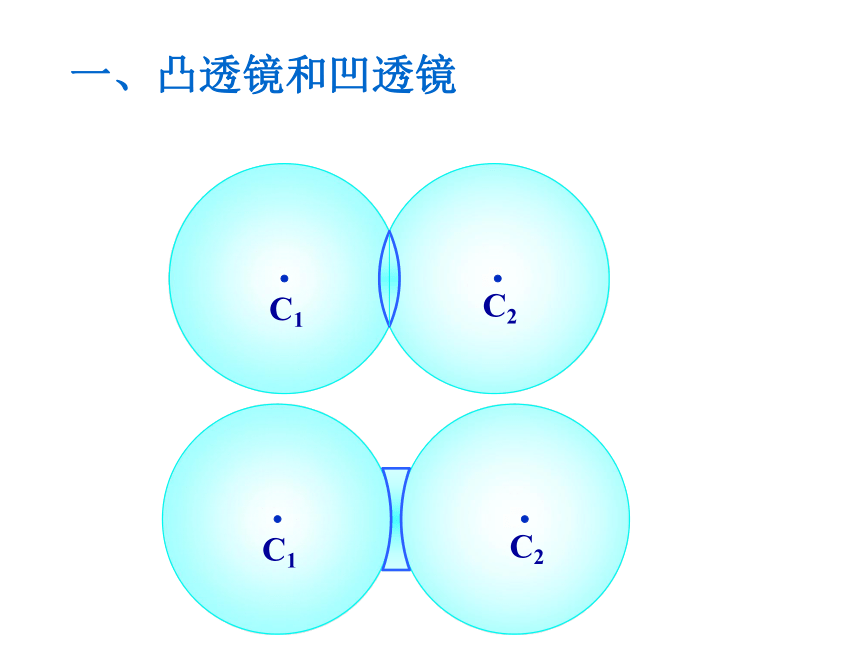

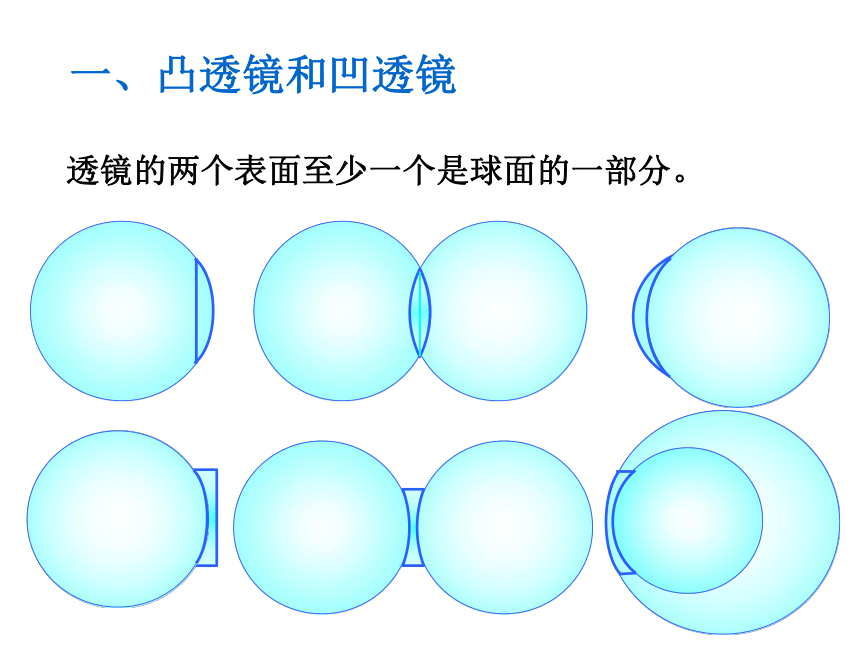

透镜的两个表面至少一个是球面的一部分。
一、凸透镜和凹透镜

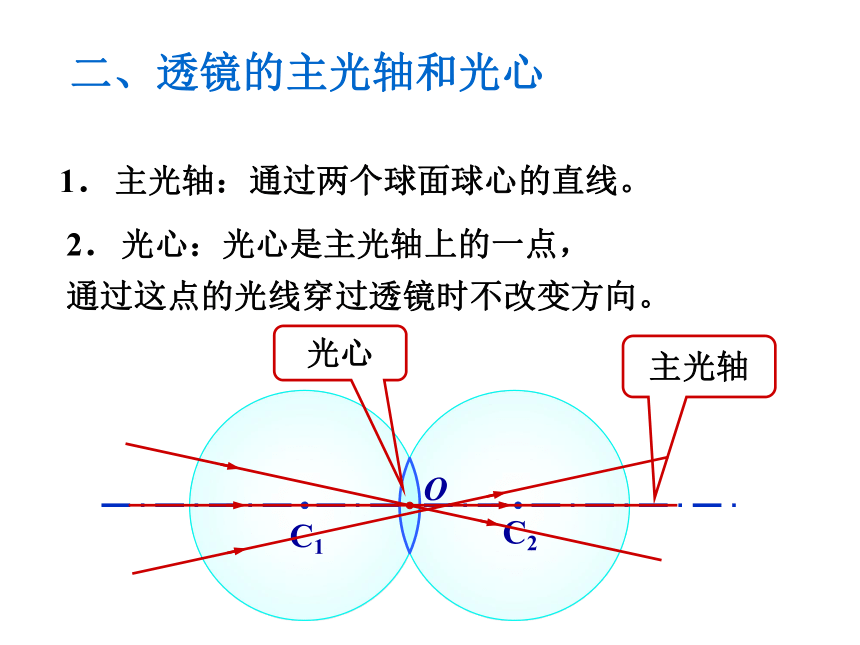

1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
主光轴
O
光心
O
主光轴
光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用
观察实验现象
O
F
2. 凸透镜的焦点和焦距
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
凸透镜有两个实焦点。
焦点
光路可逆
小结：凸透镜对所有光线都起会聚作用。
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
焦距
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
小结：凹透镜对所有光线都起发散作用。
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
小结：
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
当堂检测：
方法一:“摸”
方法二:“看”
方法三:“照”。

通过透镜对平行光线是会聚 还是发散加以辨别。
　　2．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
1．透镜可以分为两种：一种为中间厚，边缘薄的，叫做____，它能使光线____；另一种为中间薄，边缘厚的，叫做____，它能使光线____．
2.在方框中填上适当的透镜：









3.图中正确表示了光通过透镜的是( )

A．甲图 B． 乙图 C． 丙图 D．丁图
4.如图所示，画出图所示的光线通过透镜后的光路图．


5、使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A、凸透镜前任意位置 B、凸透镜的焦点上
C、凹透镜前任意位置 D、凹透镜的焦点上
作业布置：P93 2、3、4.
