第二章《恒定电流》测试卷
一、单选题(共12小题)

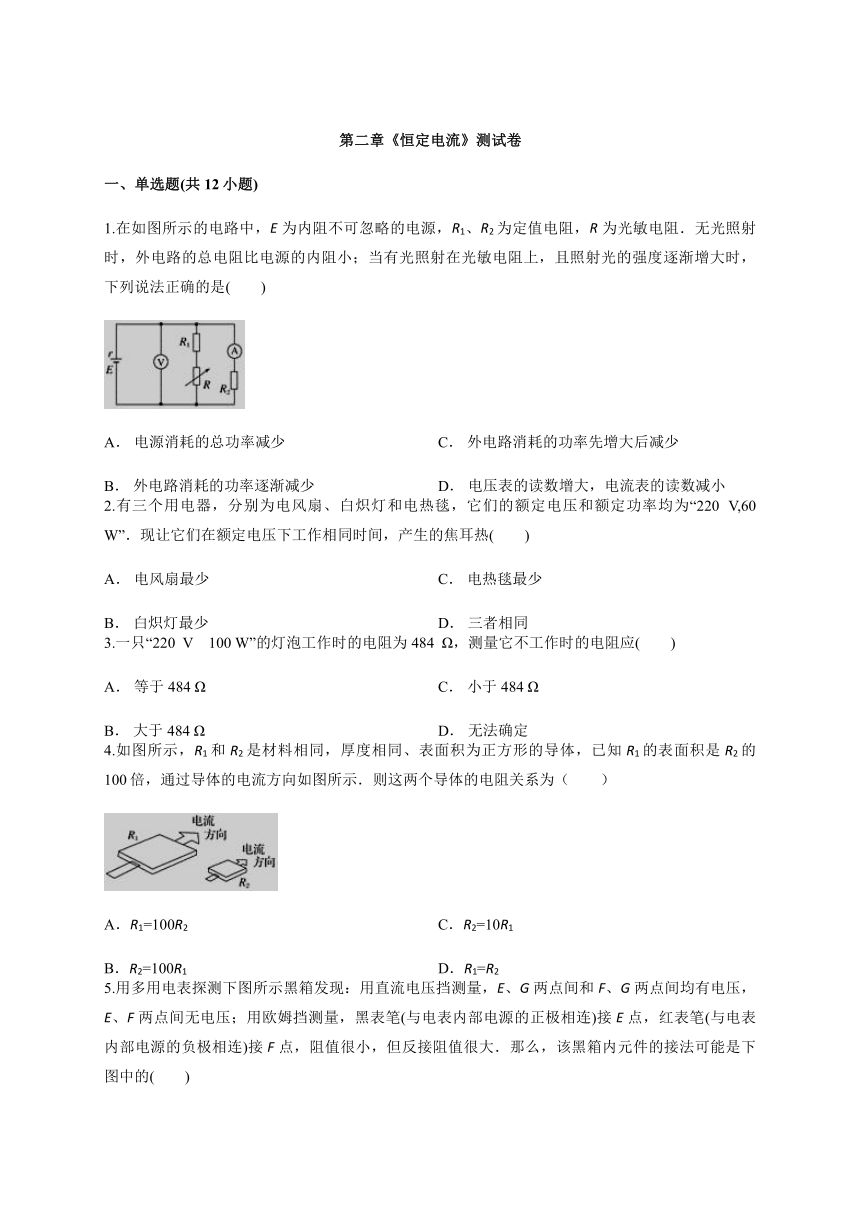

1.在如图所示的电路中，E为内阻不可忽略的电源，R1、R2为定值电阻，R为光敏电阻．无光照射时，外电路的总电阻比电源的内阻小；当有光照射在光敏电阻上，且照射光的强度逐渐增大时，下列说法正确的是(　　)




A． 电源消耗的总功率减少
B． 外电路消耗的功率逐渐减少
C． 外电路消耗的功率先增大后减少
D． 电压表的读数增大，电流表的读数减小



2.有三个用电器，分别为电风扇、白炽灯和电热毯，它们的额定电压和额定功率均为“220 V,60 W”．现让它们在额定电压下工作相同时间，产生的焦耳热(　　)



A． 电风扇最少
B． 白炽灯最少
C． 电热毯最少
D． 三者相同



3.一只“220 V　100 W”的灯泡工作时的电阻为484 Ω，测量它不工作时的电阻应(　　)



A． 等于484 Ω
B． 大于484 Ω
C． 小于484 Ω
D． 无法确定



4.如图所示，R1和R2是材料相同，厚度相同、表面积为正方形的导体，已知R1的表面积是R2的100倍，通过导体的电流方向如图所示．则这两个导体的电阻关系为（　　）




A．R1=100R2
B．R2=100R1
C．R2=10R1
D．R1=R2

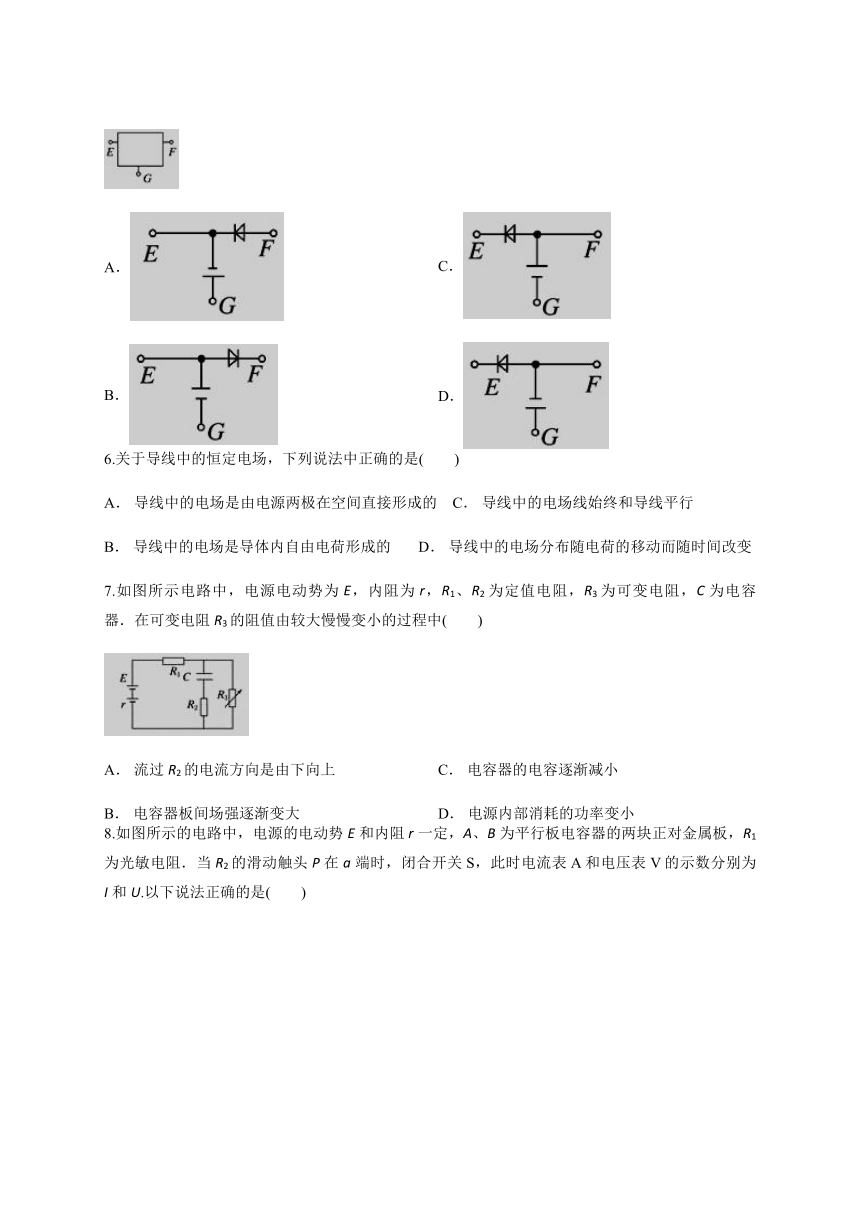

5.用多用电表探测下图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中的(　　)




A．
B．
C．
D．



6.关于导线中的恒定电场，下列说法中正确的是(　　)
A． 导线中的电场是由电源两极在空间直接形成的 C． 导线中的电场线始终和导线平行
B． 导线中的电场是导体内自由电荷形成的 D． 导线中的电场分布随电荷的移动而随时间改变
7.如图所示电路中，电源电动势为E，内阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器．在可变电阻R3的阻值由较大慢慢变小的过程中(　　)




A． 流过R2的电流方向是由下向上
B． 电容器板间场强逐渐变大
C． 电容器的电容逐渐减小
D． 电源内部消耗的功率变小

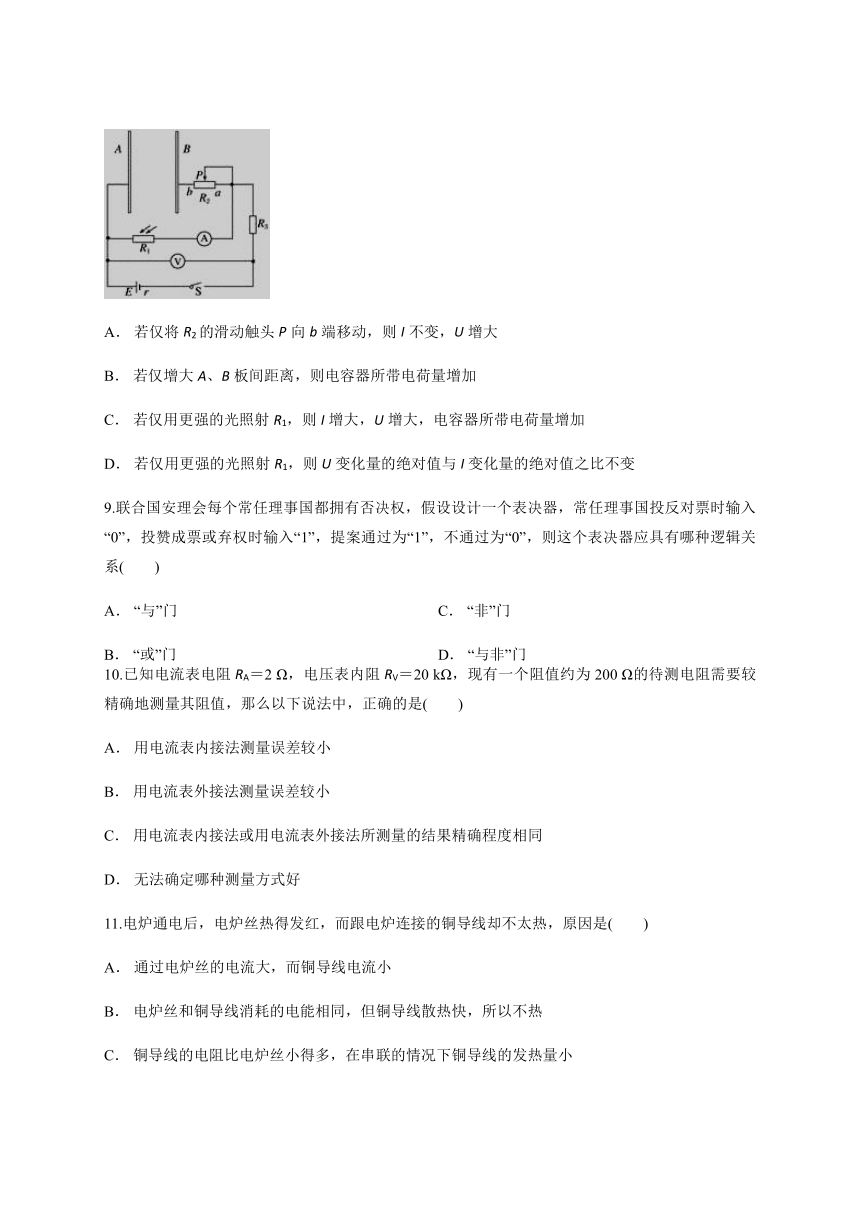

8.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻．当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U.以下说法正确的是(　　)

A． 若仅将R2的滑动触头P向b端移动，则I不变，U增大
B． 若仅增大A、B板间距离，则电容器所带电荷量增加
C． 若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加
D． 若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值之比不变
9.联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“1”，提案通过为“1”，不通过为“0”，则这个表决器应具有哪种逻辑关系(　　)



A． “与”门
B． “或”门
C． “非”门
D． “与非”门



10.已知电流表电阻RA＝2 Ω，电压表内阻RV＝20 kΩ，现有一个阻值约为200 Ω的待测电阻需要较精确地测量其阻值，那么以下说法中，正确的是(　　)
A． 用电流表内接法测量误差较小
B． 用电流表外接法测量误差较小
C． 用电流表内接法或用电流表外接法所测量的结果精确程度相同
D． 无法确定哪种测量方式好
11.电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不太热，原因是(　　)
A． 通过电炉丝的电流大，而铜导线电流小
B． 电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以不热
C． 铜导线的电阻比电炉丝小得多，在串联的情况下铜导线的发热量小
D． 电炉丝两端的电压比铜导线两端的电压小得多

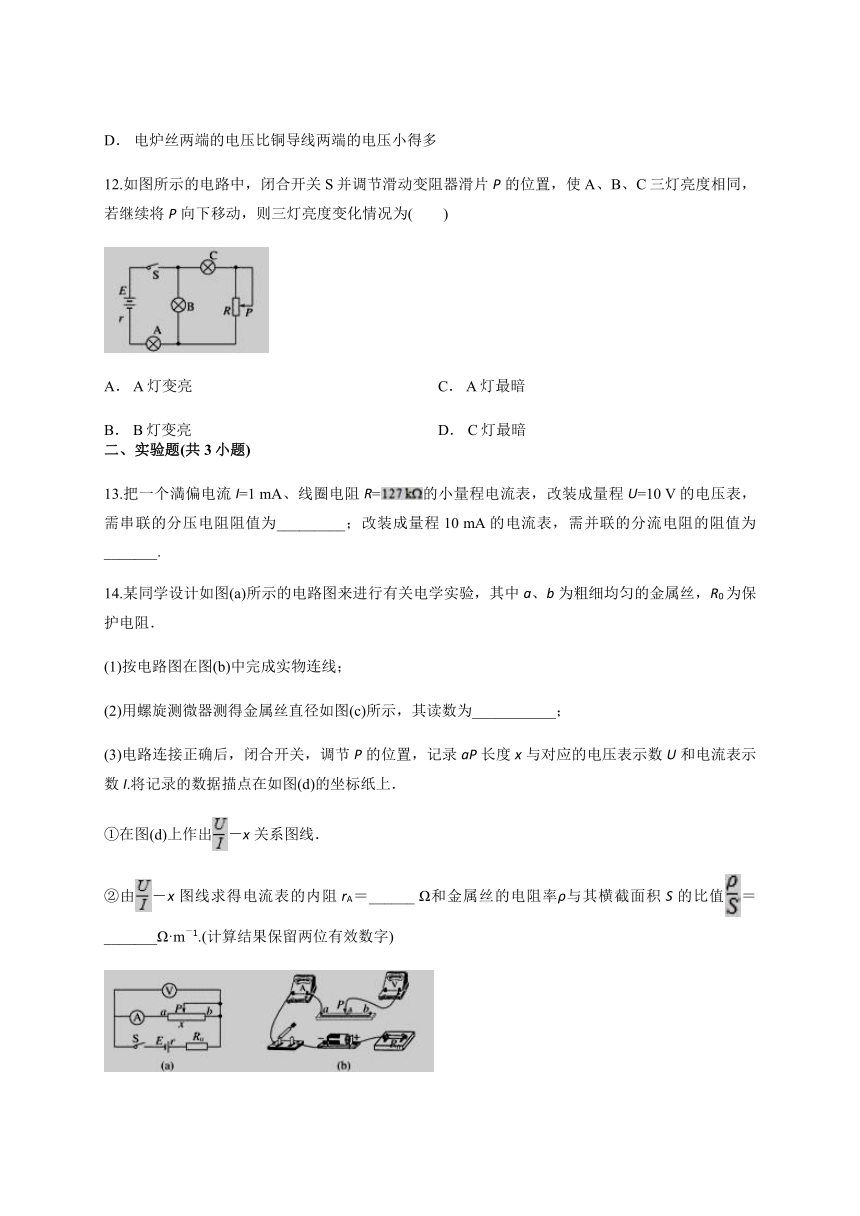

12.如图所示的电路中，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情况为(　　)




A． A灯变亮
B． B灯变亮
C． A灯最暗
D． C灯最暗



二、实验题(共3小题)
13.把一个満偏电流I=1 mA、线圈电阻R=的小量程电流表，改装成量程U=10 V的电压表，需串联的分压电阻阻值为_________；改装成量程10 mA的电流表，需并联的分流电阻的阻值为_______.
14.某同学设计如图(a)所示的电路图来进行有关电学实验，其中a、b为粗细均匀的金属丝，R0为保护电阻．
(1)按电路图在图(b)中完成实物连线；

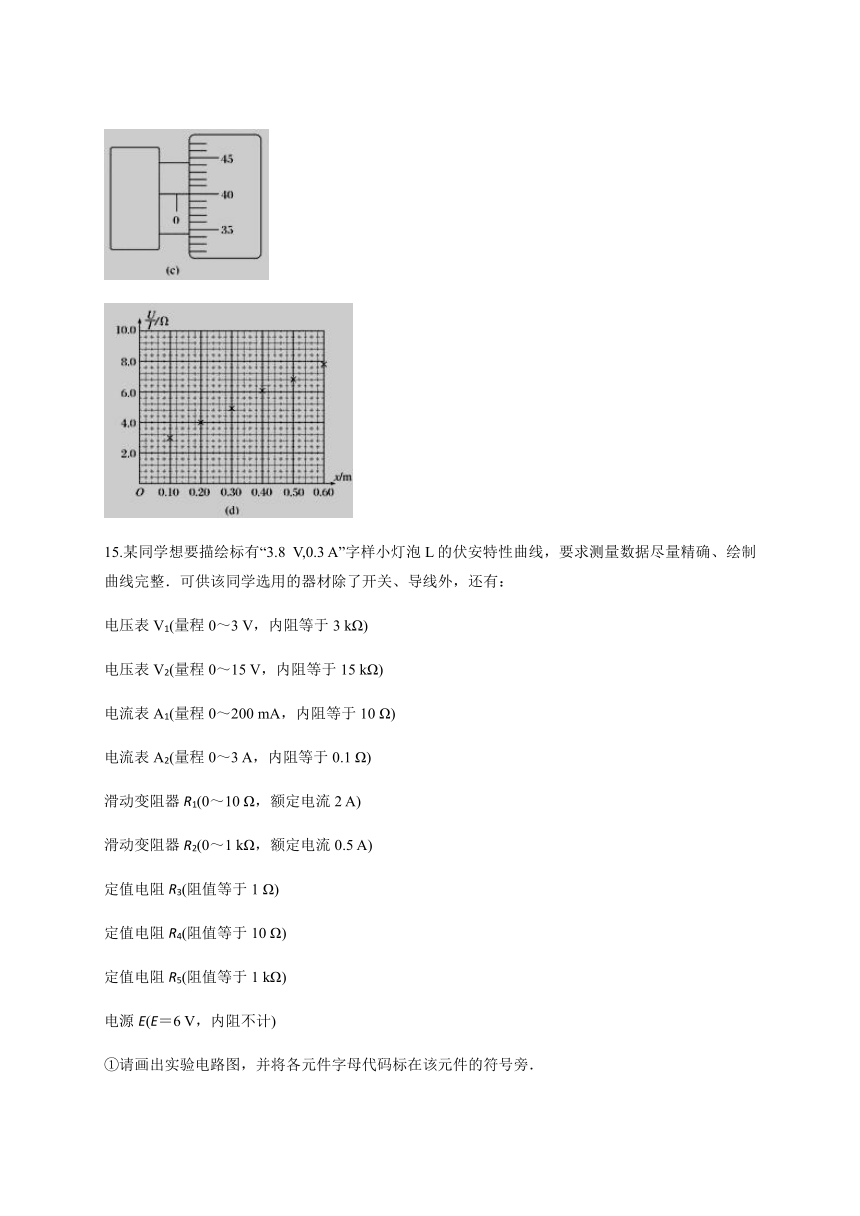

(2)用螺旋测微器测得金属丝直径如图(c)所示，其读数为___________；
(3)电路连接正确后，闭合开关，调节P的位置，记录aP长度x与对应的电压表示数U和电流表示数I.将记录的数据描点在如图(d)的坐标纸上．
①在图(d)上作出－x关系图线．
②由－x图线求得电流表的内阻rA＝______ Ω和金属丝的电阻率ρ与其横截面积S的比值＝_______Ω·m－1.(计算结果保留两位有效数字)



15.某同学想要描绘标有“3.8 V,0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整．可供该同学选用的器材除了开关、导线外，还有：
电压表V1(量程0～3 V，内阻等于3 kΩ)
电压表V2(量程0～15 V，内阻等于15 kΩ)
电流表A1(量程0～200 mA，内阻等于10 Ω)
电流表A2(量程0～3 A，内阻等于0.1 Ω)
滑动变阻器R1(0～10 Ω，额定电流2 A)
滑动变阻器R2(0～1 kΩ，额定电流0.5 A)
定值电阻R3(阻值等于1 Ω)
定值电阻R4(阻值等于10 Ω)
定值电阻R5(阻值等于1 kΩ)
电源E(E＝6 V，内阻不计)
①请画出实验电路图，并将各元件字母代码标在该元件的符号旁．
②该同学描绘出的I－U图象应是图中的________．
A.B.
C.D.
三、计算题(共3小题)
16.某辆以蓄电池为驱动能源的环保汽车，总质量m＝3×103kg.当它在水平路面上以v＝36 km/h的速率匀速行驶时，驱动电机的输入电流I＝50 A，电压U＝300 V．在此行驶状态下：
(1)求驱动电机的输入功率P电；
(2)若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P机，求汽车所受阻力与车重的比值(g取10 m/s2)．
17.将电动势为3 V的电源接入电路中，测得电源两极间的电压为2.4 V，当电路中有6 C的电荷流过时，求：
(1)有多少其他形式的能转化为电能；
(2)外电路中有多少电能转化为其他形式的能；
(3)内电路中有多少电能转化为其他形式的能．
18.如图所示，已知电源电动势E＝20 V，内阻r＝1 Ω，当接入固定电阻R＝4 Ω时，电路中标有“3 V　6 W”的灯泡L和内阻RD＝0.5 Ω的小型直流电动机D都恰能正常工作．试求：

(1)电路中的电流大小；
(2)电动机的额定电压；
(3)电动机的输出功率．
四、填空题(共3小题)
19.如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏电阻上R0时，门电路的输入端B是________电位．

20.磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=30 Ω，满偏电流Ig=5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是　联（填“串”或者“并”）一个　　Ω的电阻．
21.如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA ，内阻为600 Ω ，则图中串联的分压电阻R1＝________ Ω，R2＝________ Ω.




答案解析
1.【答案】B
【解析】光敏电阻在被光照时，阻值随光强增大而减小，R的阻值减小，电路总电阻减小，干路电流增大，根据公式P总＝IE可得，电源消耗的总功率增大，A错误；外电路消耗的功率P出＝R＝可知，当R2.【答案】A
【解析】电风扇、白炽灯和电热毯的额定电压、额定功率相同，相同时间内消耗的电能相等，而电风扇消耗的电能大部分转化为机械能，白炽灯和电热毯消耗的电能全部转化为内能，所以电风扇产生的焦耳热最少．
3.【答案】C
【解析】金属导体的电阻率随温度的降低而减小，不工作时温度较低，所以电阻小于484 Ω.
4.【答案】D
【解析】设厚度为D，
由电阻定律可得：
故D正确，A、B、C错误．
5.【答案】B
【解析】由E、G两点之间与F、G之间有电压，说明黑箱内有电源，且电源一定与G相连．因为利用欧姆表测量E、F两点的电阻时，正、反向的电阻区别比较大，说明E、F两点间有二极管，且E端接二极管的正极．由以上的分析可得黑箱内的元件接法为B.
6.【答案】C
【解析】导线中的电场是由电源电场和导线两侧所积累的电荷共同形成的，故选项A、B错；稳定以后电场线与导线平行，故选项C对；稳定后电场分布不随时间变化，故选项D错．
7.【答案】A
【解析】在可变电阻R3的阻值由较大慢慢变小的过程中，电路中总电阻减小，电路中电流增大，内电压及R1两端的电压增大，则R3两端的电压减小；电容器两端的电压减小，电容器电量减小，故电容器放电，所以通过R2的电流方向由下向上，A对；电容器两端电压变小，场强减小，B错；电容器的电容与电压、电量无关，电容不变，C错；电流增大，电源内部消耗的功率由P＝I2r可知，功率增大，D错．
8.【答案】D
【解析】滑动变阻器处于含容支路中，相当于导线，所以移动滑动触头，I不变，U不变．故A错误．
将A、B两板间的距离拉大，电容C减小，U不变，故Q＝CU减小．故B错误．
用更强的光线照射R1，R1的阻值变小，总电阻减小，电流增大，内电压增大，外电压减小，即U减小，U的变化量的绝对值等于内电压的增加量，＝r不变，故C错误，D正确．
9.【答案】A
【解析】
10.【答案】C
【解析】因为＝100,＝100，故选用内、外接法均相同．
11.【答案】C
【解析】电炉在使用时，电炉丝和导线串联，I电炉丝＝I导线，通电时间t相同，R电炉丝＞R导线，由Q＝I2Rt，电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故A错误，C正确．由以上分析知，电炉丝与铜导线消耗的电能不同，电炉丝两端的电压比铜导线大的多，故B、D错误．
12.【答案】A
【解析】将变阻器滑片P向下移动时，接入电路的电阻减小，外电路总电阻减小，根据全电路欧姆定律得知，总电流IA增大，则A灯变亮．并联部分的电压U并＝E－IA(RA＋r)，E、RA、r不变，IA增大，U并减小，则B灯变暗．通过C灯的电流IC＝IA－IB，IA增大，IB减小，则IC增大，C灯变亮．可知B灯最暗．因为IA＝IB＋IC，由于IB减小，IC增大，IA增大，所以C灯电流的增加量大于A灯的增加量，C灯最亮．
13.【答案】(1) 9000(2) 111．1
【解析】把一个满偏电流Ig=1 mA、线圈电阻Rg=1 kΩ的小量程电流表，改装成量程U=10 V的电压表，需要串联一个分压电阻，分压电阻阻值：，改装成量程10 mA的电流表，需要并联一个分流电阻，分流电阻阻值：。
14.【答案】(1)电路连线如图

(2)0.400 mm　(3)①—x图象如图

②2.0(1.9～2.2都给分)和9.6(9.4～10都给分)
15.【答案】①电路图如图所示　②B

【解析】①电压表V1和定值电阻R5串联，可改装成量程为0～4 V的电压表，电流表A1与定值电阻R4并联，可改装成量程为0～0.4 A的电流表，待测小灯泡的电阻很小，故电流表采用外接法．②小灯泡的电阻随着温度的升高而变大，所以B正确．
16.【答案】(1)1.5×104W　(2)0.045
【解析】(1)驱动电机的输入功率P电＝IU＝1.5×104W.
(2)在匀速行驶时，P机＝0.9P电＝Fv＝Ffv，得
Ff＝＝1.35×103N，
汽车所受阻力与车重之比＝0.045.
17.【答案】(1)18 J　(2)14.4 J　(3)3.6 J
【解析】(1)W＝Eq＝3×6 J＝18 J，电源中共有18 J其他形式的能转化为电能．
(2)W1＝Uq＝2.4×6 J＝14.4 J，外电路中共有14.4 J电能转化为其他形式的能．
(3)由能量守恒知，内电路中有18 J－14.4 J＝3.6 J的电能转化为其他形式的能．
18.【答案】(1)2 A　(2)7 V　(3)12 W
19.【答案】或　低
20.【答案】并 0.05　
【解析】解：改装成电流表是要扩大电流的量程，使用并联电路的分流原理；
要并联的阻值为：R并==0.05 Ω；
21.【答案】4.94×104　1.0×105
【解析】
