热力作用、大气运动
图片预览
文档简介

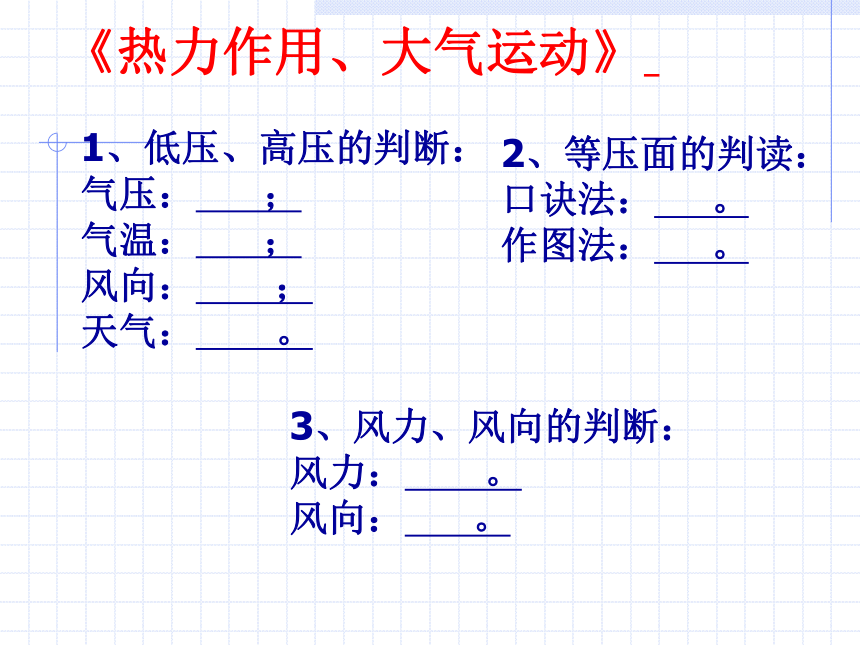

课件22张PPT。《热力作用、大气运动》 1、低压、高压的判断：
气压： ；
气温： ；
风向： ；
天气： 。2、等压面的判读：
口诀法： 。
作图法： 。3、风力、风向的判断：
风力： 。

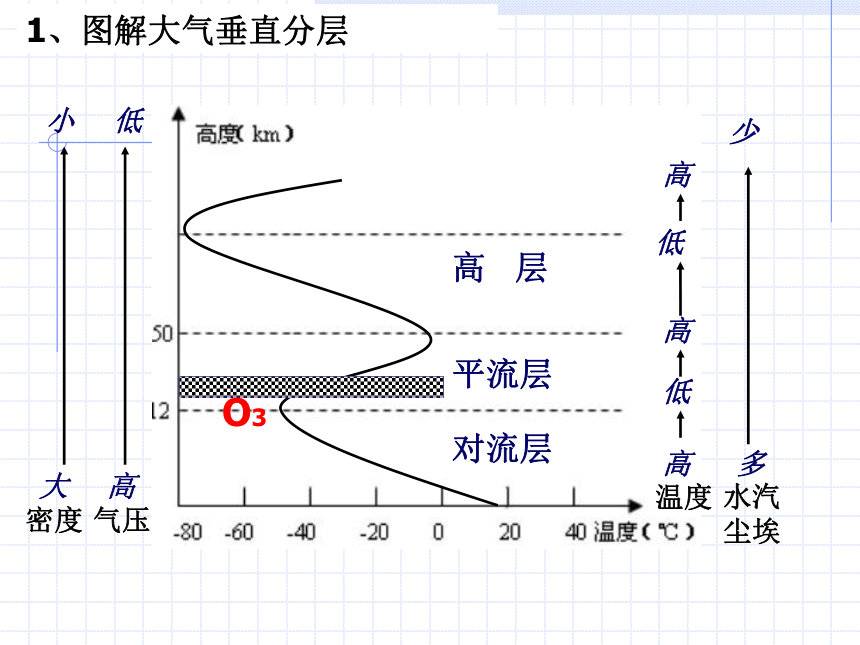

风向： 。1、图解大气垂直分层密度气压温度水汽

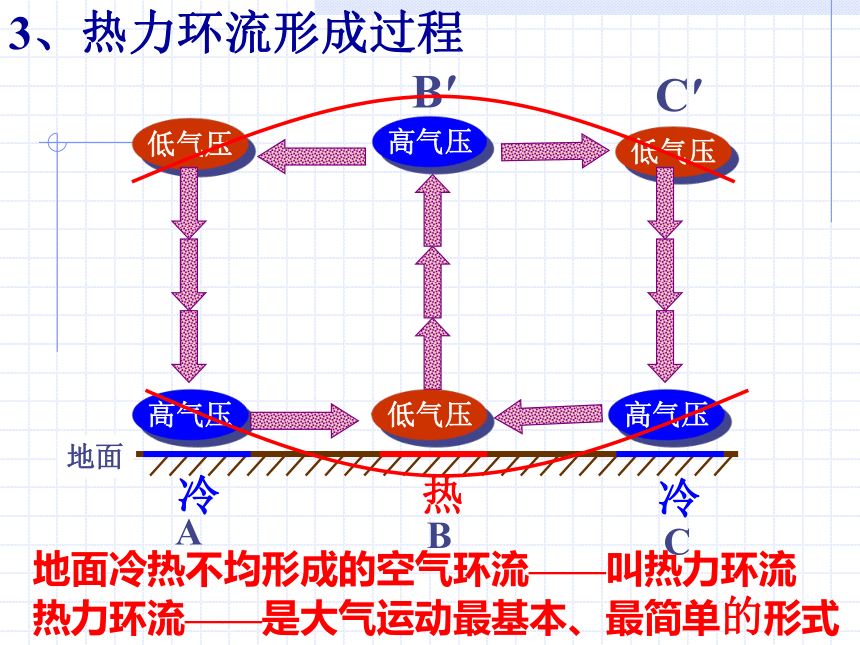

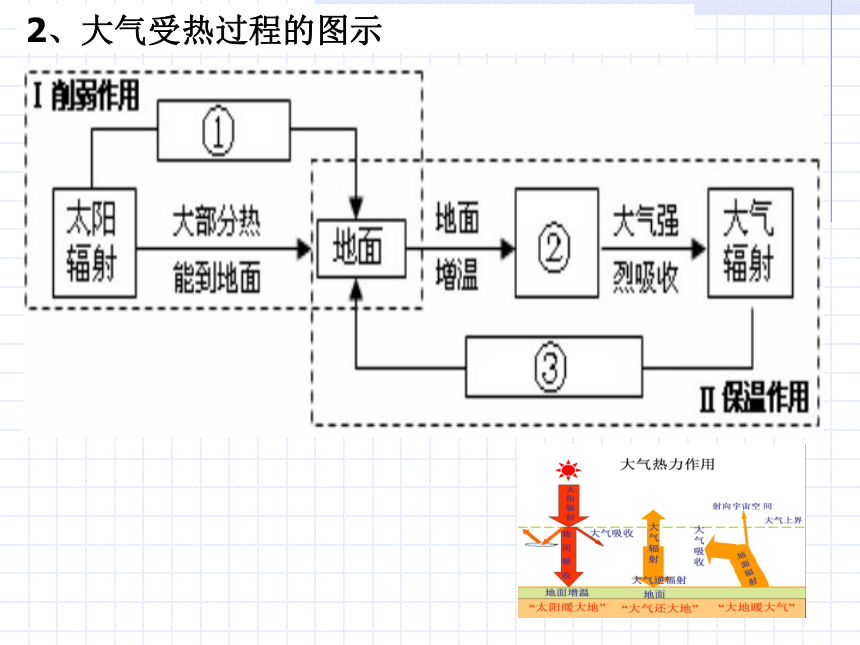

尘埃高大低小多高少低高低高对流层平流层高 层O32、大气受热过程的图示高气压低气压地面热地面冷热不均形成的空气环流——叫热力环流

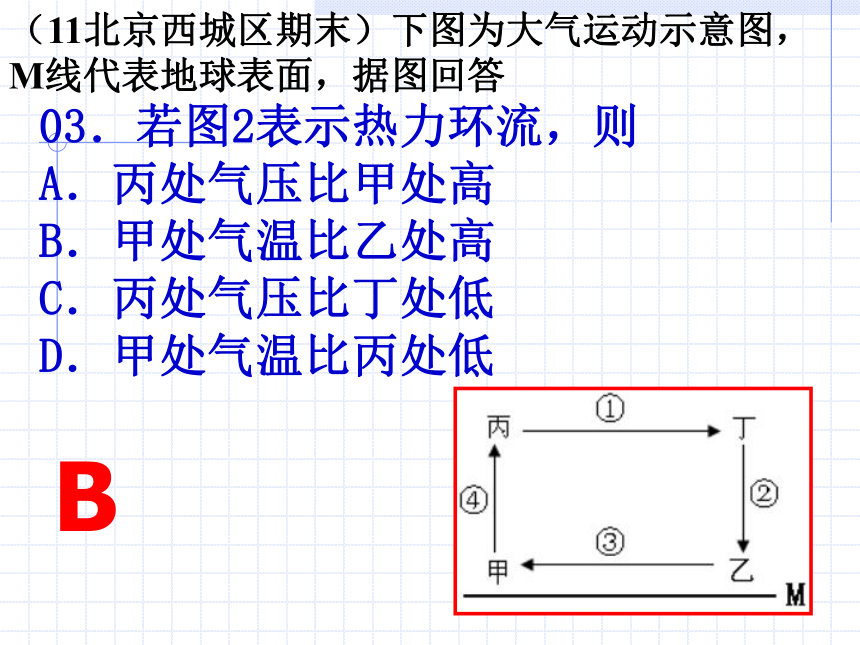

热力环流——是大气运动最基本、最简单的形式3、热力环流形成过程ACBB′C′03．若图2表示热力环流，则
A．丙处气压比甲处高
B．甲处气温比乙处高
C．丙处气压比丁处低
D．甲处气温比丙处低（11北京西城区期末）下图为大气运动示意图，M线代表地球表面，据图回答B04．若图2表示大气三圈环流中的低纬
环流，则（ ）
A．③气流比较湿润
B．④气流给我国夏季带来丰沛降水
C．甲是副热带高气压带
D．乙处高压的形
成与②气流有关（11北京西城区期末）下图为大气运动示意图，M线代表地球表面，据图回答图2D图306．如图为某近地面实线为等压线，虚
线为等温线，与下图所示天气系统相一
致的地区是（ ）
A．七月份出现的亚洲低压
B．一月份出现的亚洲高压
C．七月份出现在中国的副热带高压
D．一月份出现在澳大利亚的气压中心BA冷B热地面按下列要求画热力环流示意图：画出（大气的垂直、水平运动；标出高、低压；近地面、高空各画出一条等压面）读某区域等压面垂直剖面图，完成下列问题：
（1）近地面A、B两处气温较低的是 。
（2）a、b、c、d四个等压面中，气压最高的
是 。
（3）A、B、A′、B′四处中，气压最高的是 ，
气压最低的是 。AaAA′（4）A、B两地中易出现阴雨天气的是 ，气温日较差较大的
是 。 （5）若此环流为夏季风环流，则A、B两处中 处为海洋， 处为大陆。ＡBＡB101010061002水平气压梯度力（百帕）风向摩擦力北半球高空低空地转偏向力4、风的形成（考虑摩擦）（不计摩擦）1010图2：北半球等压线M画出图中近地面M处的水平气压梯度力和风向(1)图中A,B,C,D四个箭头能正确表示当地风向的是____
(2)图中A, B两处相比，______处风力较大，其原因是______。读北半球某区域等压线分布图，回答：CA处等压线密集，水平气压梯度力大，故风力大。 A 气压带、风带的形成若不考虑地转偏向力、下垫面差异，请在下图上作出赤道与南北极间的热力环流。若考虑地转偏向力，但忽略下垫面差异，请在下图上作出赤道与南北极地间的热力环流。关注两个点：
1、气压带成因差异
2、风带风向的判断ABC副热带高气压带副极地低气压带赤道低气压带0°30°30°60°60°90°90°副热带高气压带副极地低气压带低高低高低高低高气压带、风带的分布和移动影响着气候特征的形成及气候类型的分布。气压带、风带对气候的影响①②③④⑤⑥⑦
