2019-2020学年人教版高中物理必修3-1　第二章《恒定电流》测试卷

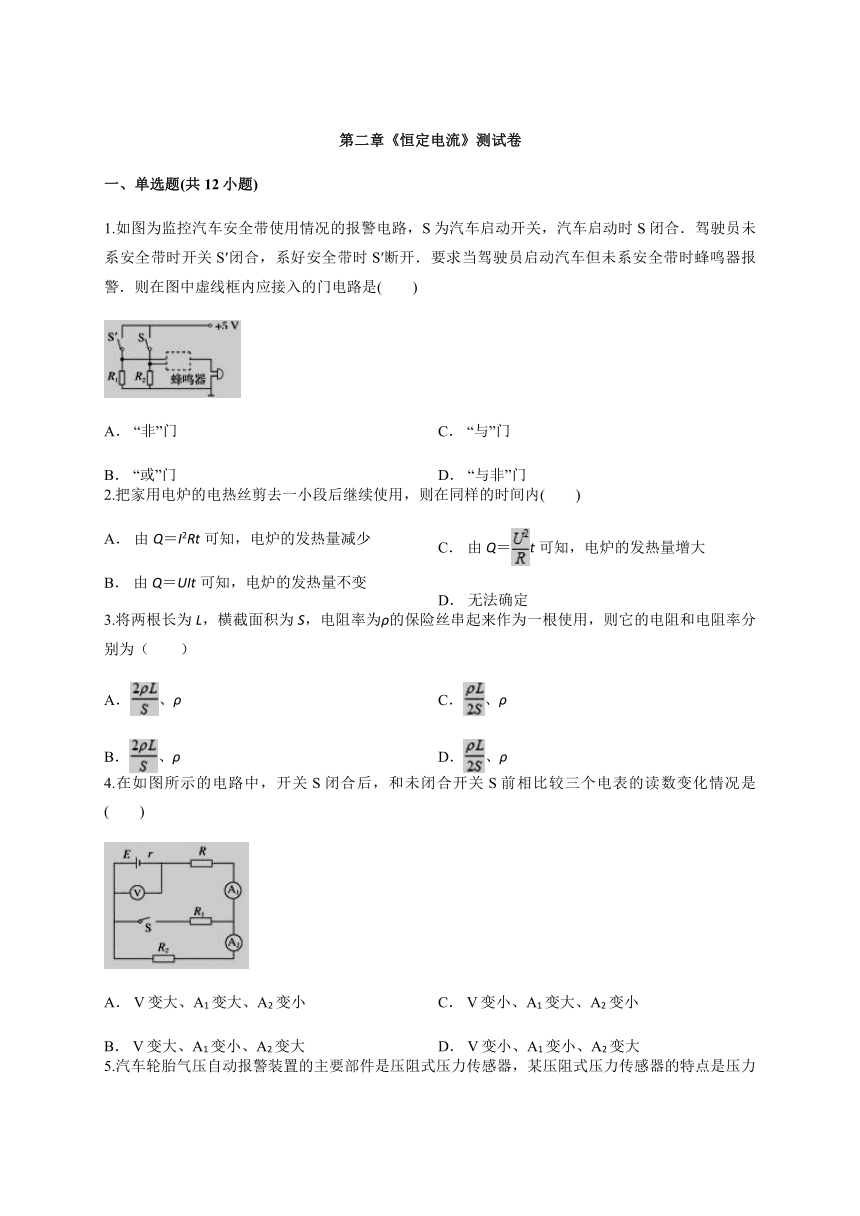

第二章《恒定电流》测试卷
一、单选题(共12小题)
1.如图为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．驾驶员未系安全带时开关S′闭合，系好安全带时S′断开．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警．则在图中虚线框内应接入的门电路是(　　)




A． “非”门
B． “或”门
C． “与”门
D． “与非”门



2.把家用电炉的电热丝剪去一小段后继续使用，则在同样的时间内(　　)



A． 由Q＝I2Rt可知，电炉的发热量减少
B． 由Q＝UIt可知，电炉的发热量不变
C． 由Q＝t可知，电炉的发热量增大
D． 无法确定



3.将两根长为L，横截面积为S，电阻率为ρ的保险丝串起来作为一根使用，则它的电阻和电阻率分别为（　　）



A．、ρ
B．、ρ
C．、ρ
D．、ρ



4.在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是(　　)




A． V变大、A1变大、A2变小
B． V变大、A1变小、A2变大
C． V变小、A1变大、A2变小
D． V变小、A1变小、A2变大

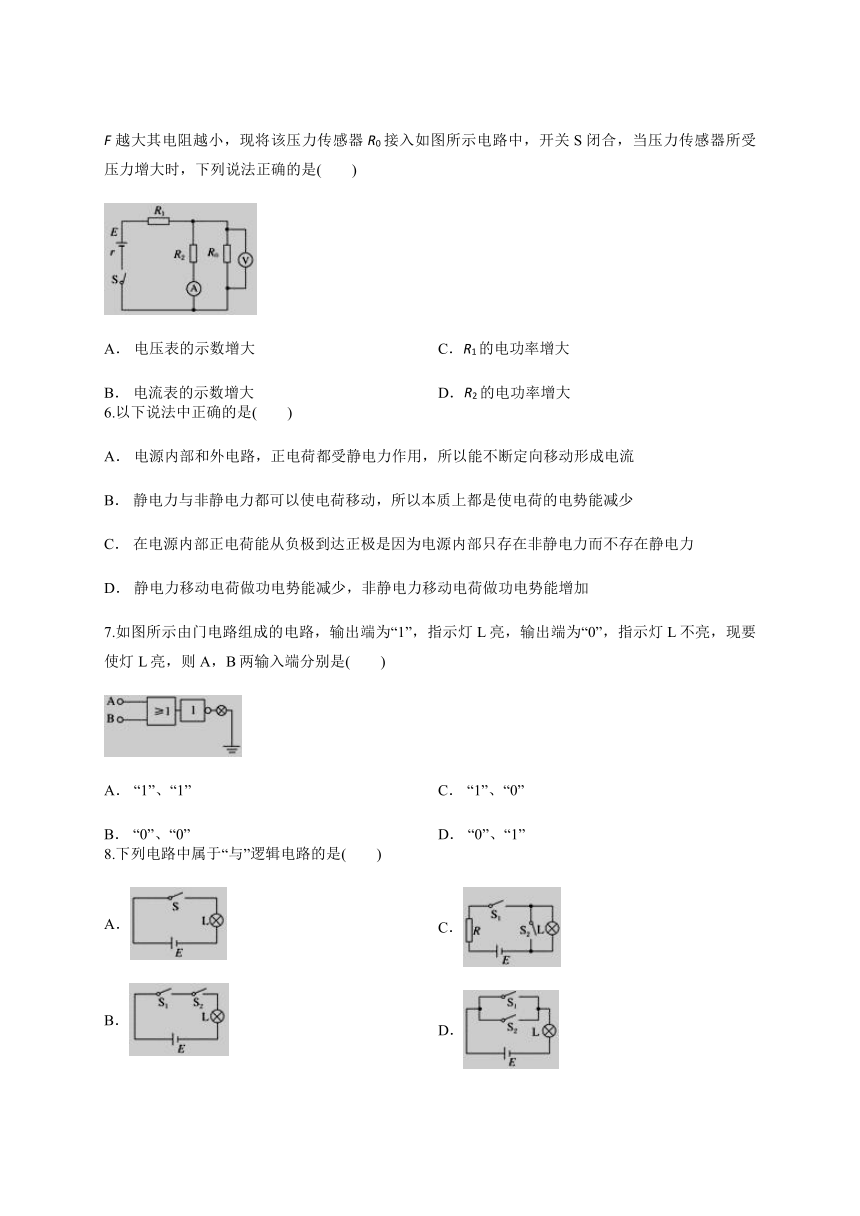

5.汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是(　　)




A． 电压表的示数增大
B． 电流表的示数增大
C．R1的电功率增大
D．R2的电功率增大



6.以下说法中正确的是(　　)
A． 电源内部和外电路，正电荷都受静电力作用，所以能不断定向移动形成电流
B． 静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C． 在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D． 静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
7.如图所示由门电路组成的电路，输出端为“1”，指示灯L亮，输出端为“0”，指示灯L不亮，现要使灯L亮，则A，B两输入端分别是(　　)




A． “1”、“1”
B． “0”、“0”
C． “1”、“0”
D． “0”、“1”



8.下列电路中属于“与”逻辑电路的是(　　)



A．　　　　
B．
C．　　　　
D．

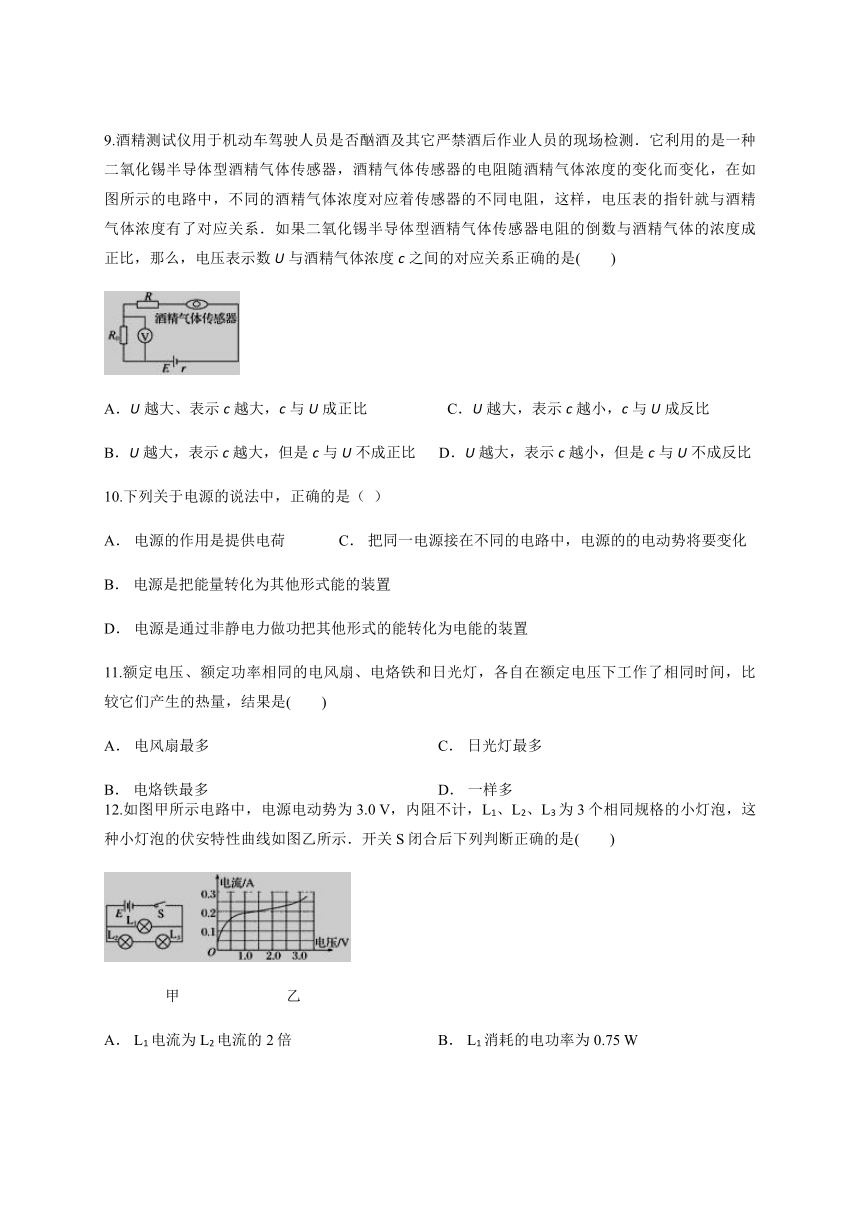

9.酒精测试仪用于机动车驾驶人员是否酗酒及其它严禁酒后作业人员的现场检测．它利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，电压表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是(　　)

A．U越大、表示c越大，c与U成正比 C．U越大，表示c越小，c与U成反比
B．U越大，表示c越大，但是c与U不成正比 D．U越大，表示c越小，但是c与U不成反比
10.下列关于电源的说法中，正确的是（ ）
A． 电源的作用是提供电荷 C． 把同一电源接在不同的电路中，电源的的电动势将要变化
B． 电源是把能量转化为其他形式能的装置
D． 电源是通过非静电力做功把其他形式的能转化为电能的装置
11.额定电压、额定功率相同的电风扇、电烙铁和日光灯，各自在额定电压下工作了相同时间，比较它们产生的热量，结果是(　　)



A． 电风扇最多
B． 电烙铁最多
C． 日光灯最多
D． 一样多



12.如图甲所示电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．开关S闭合后下列判断正确的是(　　)

　　　　甲　　　　　　　乙



A． L1电流为L2电流的2倍
B． L1消耗的电功率为0.75 W
C． L2消耗的电功率为0.375 W

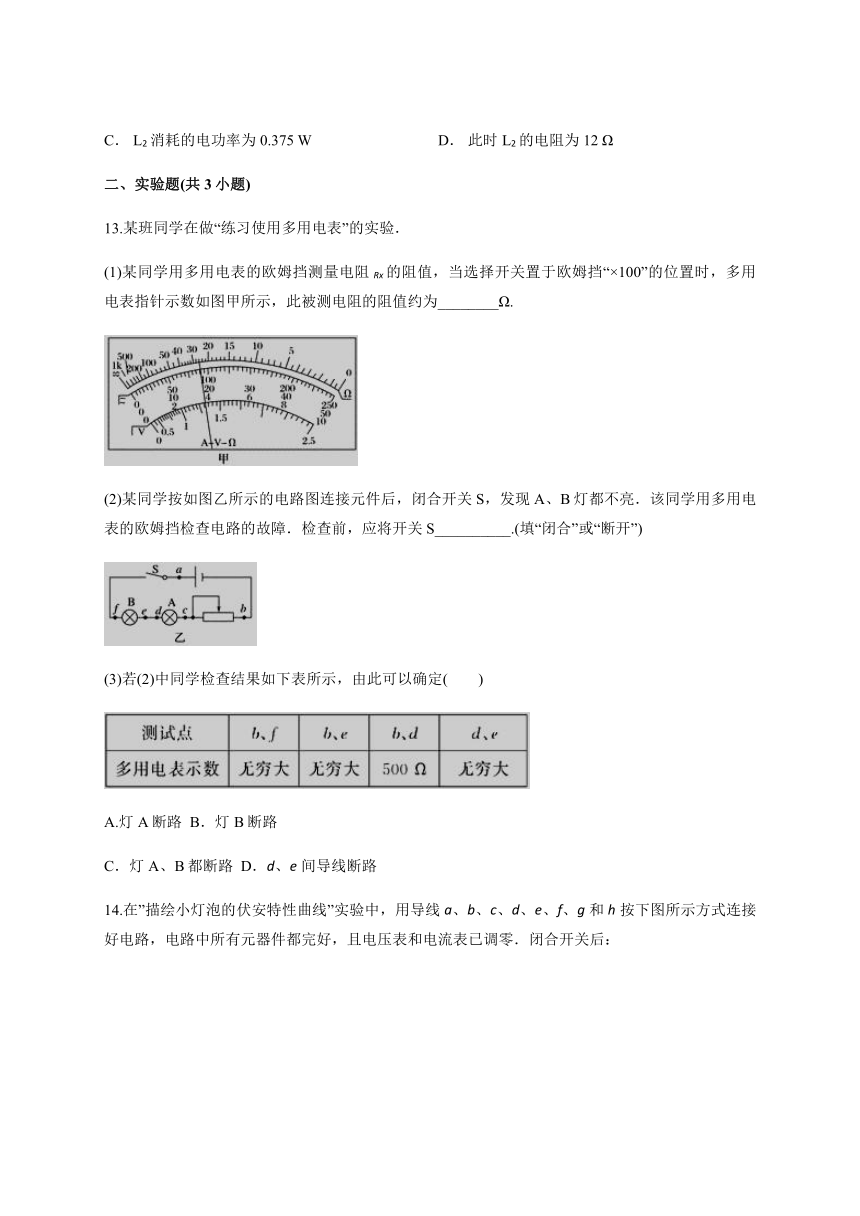

D． 此时L2的电阻为12 Ω



二、实验题(共3小题)
13.某班同学在做“练习使用多用电表”的实验．
(1)某同学用多用电表的欧姆挡测量电阻Rx的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图甲所示，此被测电阻的阻值约为________Ω.

(2)某同学按如图乙所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S__________.(填“闭合”或“断开”)

(3)若(2)中同学检查结果如下表所示，由此可以确定(　　)

A.灯A断路 B．灯B断路
C．灯A、B都断路 D．d、e间导线断路
14.在”描绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按下图所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：

(1)若调节滑动变阻器，小灯泡亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是________导线断路．
(2)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图中的(a)、(b)、(c)，下列说法正确的是(　　)

A．a可以作为标准电阻使用
B．b能作为标准电阻使用
C．b的阻值随电压升高而增大
D．c的阻值随电压升高而增大
15.在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6 V,3 W”，，其他可供选择的实验器材有：
(A)电压表V(量程6 V，内阻20 kΩ)；
(B)电流表A1(量程3 A，内阻0.2 Ω)；
(C)电流表A2(量程0.6 A，内阻1 Ω)；
(D)变阻器R1(0 ～ 1 000Ω，0.5 A)；
(E)变阻器R2(0 ～ 20 Ω，2 A)；
(F)学生电源E(6 ～ 8 V)，开关S及导线若干．实验中要求在电压表0 ～ 6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则上述器材中：
(1)电流表应选________，变阻器应选________；
(2)请在下边虚线框中画出实验原理图；
(3)根据实验原理图，用笔画代替导线将图中的实物连接成实验电路．

三、计算题(共3小题)
16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．

17.在一次闪电的过程中，流动的电荷量大约为300 C，持续的时间大约是0.005 s，所形成的平均电流强度为多大？这些电荷量如以0.5 A的电流强度流过电灯泡，可使灯泡照明多长时间？
18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：

(1)电源的输出功率P出为多大？
(2)电源内部损耗的电功率是多少？
(3)电源的效率η为多大？
四、填空题(共3小题)
19.磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=30 Ω，满偏电流Ig=5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是　联（填“串”或者“并”）一个　　Ω的电阻．
20.正确读出下列各数：
①图1游标卡尺的读数为　　mm．
②图2螺旋测微器的读数　　mm.

21.一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50 μA，表头电阻Rg=
1 kΩ，若改装成量程为Im=1 mA的电流表，应并联的电阻阻值为　　Ω，若将改装后的电流表再改装成量程为Um=10 V的电压表，应再串联一个阻值为　　Ω的电阻．（结果保留四位有效数字）



答案解析
1.【答案】C 2.【答案】C 3.【答案】A 4.【答案】C 5.【答案】C
6.【答案】D 7.【答案】B 8.【答案】B 9.【答案】B 10.【答案】D
11.【答案】B 12.【答案】B
13.【答案】(1)2.6 k(或2.6×103　2 600)　(2)断开　(3)D
14.【答案】(1)g　(2)AC
15.【答案】(1)A2　R2
(2)实验原理图如图所示．

(3)实物电路图所示．

16.【答案】2.0×10－4C
17.【答案】6×104A　600 s
18.【答案】　(1)4 W　(2)2 W　(3)66.7%
19.【答案】并 0.05　
【解析】解：改装成电流表是要扩大电流的量程，使用并联电路的分流原理；
要并联的阻值为：R并==0.05 Ω；
20.【答案】100.4 1.604
21.【答案】52.63 9950
