(共18张PPT)
4.4 法拉第电磁感应定律

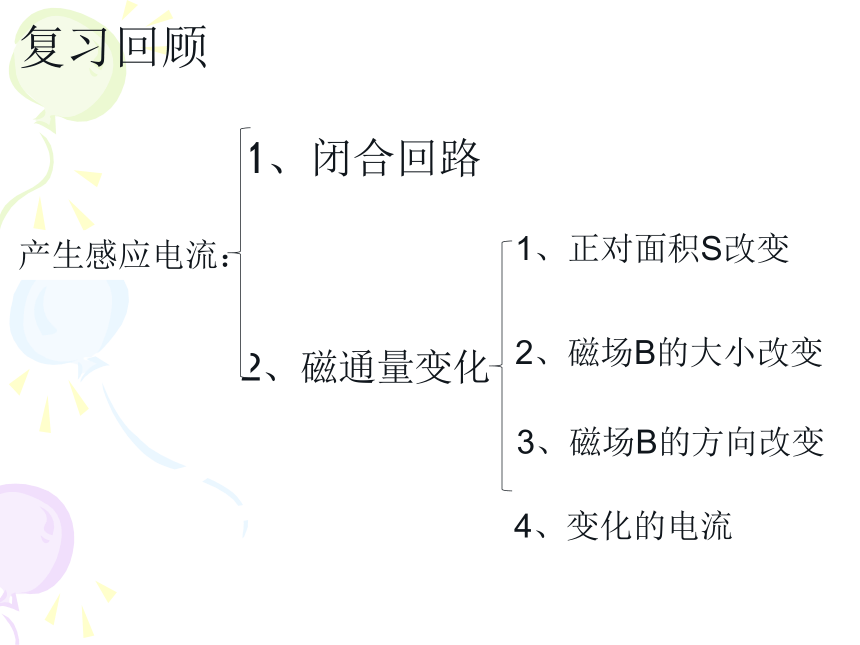

复习回顾
产生感应电流：
1、闭合回路
2、磁通量变化
1、正对面积S改变
2、磁场B的大小改变
3、磁场B的方向改变
4、变化的电流

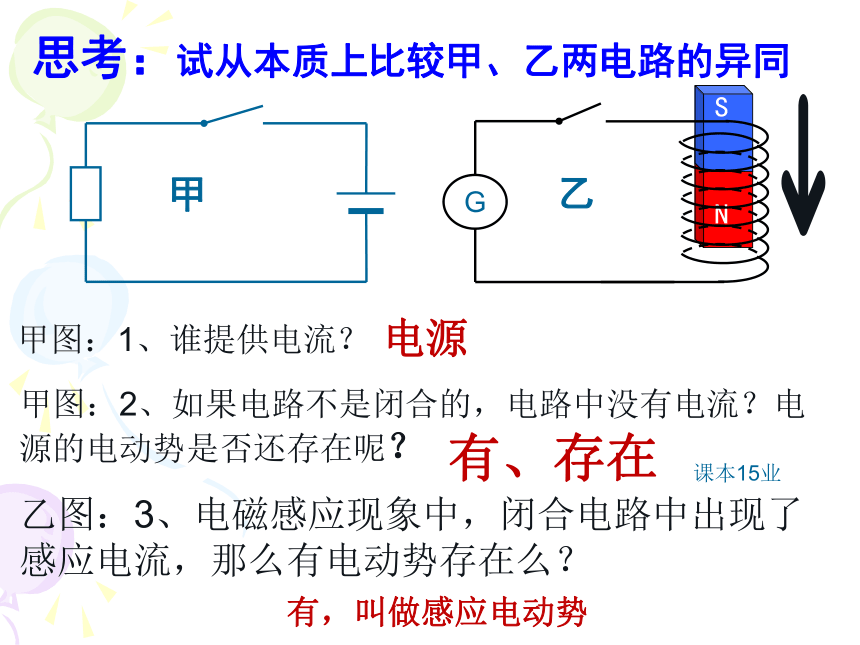

思考：试从本质上比较甲、乙两电路的异同
甲图：2、如果电路不是闭合的，电路中没有电流？电源的电动势是否还存在呢？
乙图：3、电磁感应现象中，闭合电路中出现了感应电流，那么有电动势存在么？
甲图：1、谁提供电流？
电源
有、存在
课本15业
有，叫做感应电动势

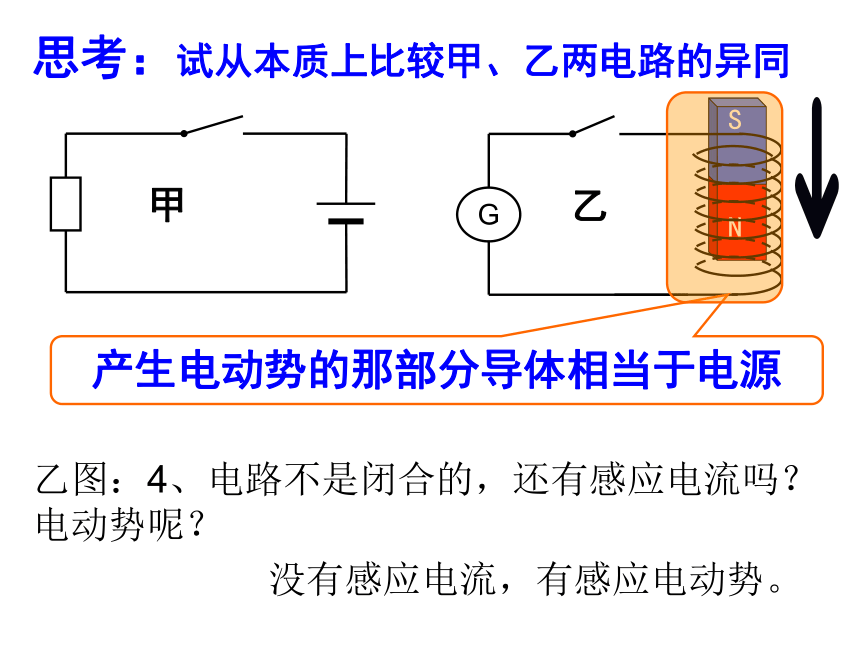

思考：试从本质上比较甲、乙两电路的异同
产生电动势的那部分导体相当于电源
乙图：4、电路不是闭合的，还有感应电流吗？电动势呢？
没有感应电流，有感应电动势。
感应电动势：
磁通量变化
1、正对面积S改变
4、变化的电流
2、磁场B的大小改变
3、磁场B的方向改变
在电磁感应现象中，不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势。
有感应电动势是感应电路的本质。
认知过程

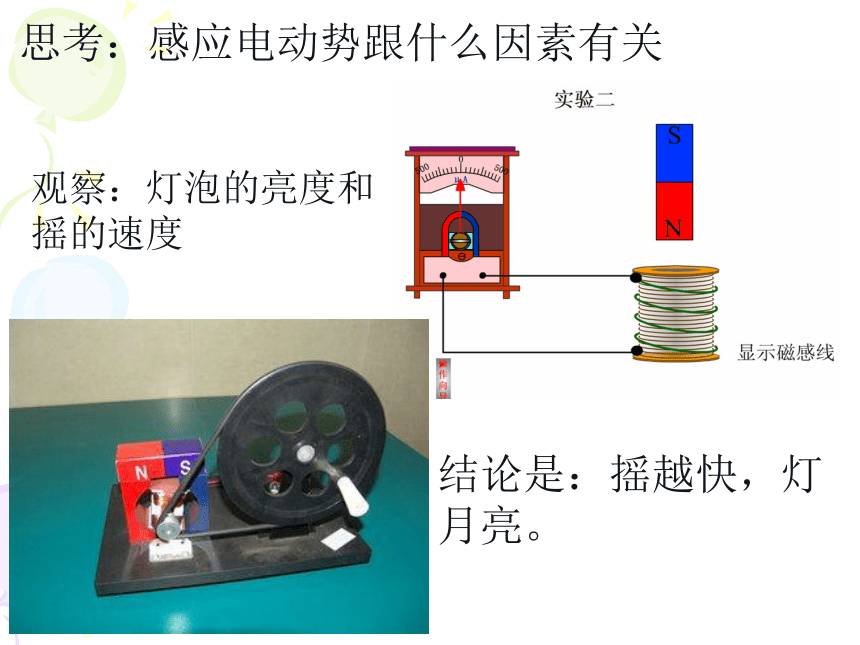

思考：感应电动势跟什么因素有关
观察：灯泡的亮度和摇的速度
结论是：摇越快，灯月亮。

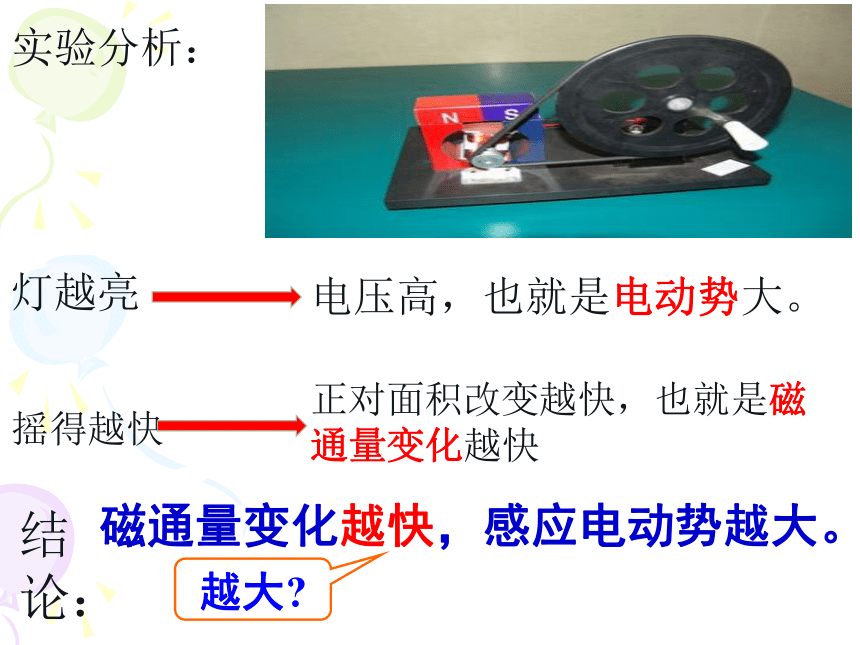

实验分析：
灯越亮
电压高，也就是电动势大。
摇得越快
正对面积改变越快，也就是磁通量变化越快
磁通量变化越快，感应电动势越大。
越大?
结论：
法拉第电磁感应定律
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
越快
（注意单位）
问题：若闭合电路是n匝线圈，且穿过每匝线圈的磁通量相同，E＝？
若有n匝线圈，则相当于有n个电源串联，总电动势为：
1、下列说法正确的是（ ）
A.线圈中磁通量变化越大，感应电动势一定越大
B.线圈中的磁通量越大，线圈中产生的感应电动势越大
C.穿过线圈的磁通量为0，感应电动势一定为0
D.线圈中磁通量变化得越快，线圈中产生的感应电动势越大
D
强调一种变化快慢的问题
理解:Φ、△Φ、ΔΦ/Δt的意义
2、一个1000匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。
解：
回路在时间t内增大的面积为：
ΔS=LvΔt
产生的感应电动势为：
穿过回路的磁通量的变化为：
ΔΦ=BΔS
=BLvΔt
（V是相对于磁场的速度）
导体切割磁感线时的感应电动势
V1
V2
若导体运动方向跟磁感应强度方向有夹角(导体斜切磁感线)
注意：
2、导线的长度L应为有效长度
1、导线运动方向和磁感线平行时, E=0
3、速度v为平均值(瞬时值), E就为平均值(瞬时值)
L
θ为v与B夹角
匀强磁场
v 、B、L两两垂直
导体切割磁感线时的感应电动势
普遍应用
3、一条直导线长为0.1m，在磁感应强度为0.2T的匀强磁场中以10 的速度匀速运
动，导线中产生的感应电动势为：（ ）
A、一定是0.2V B、可能为0
C、可能为0.2V D、可能为2V
BC
解析：
道题切割磁感线产生的感应电动势，当 时，E=0，最小；当 时，E=BLV=0.2V最大；
以其他角度切割时产生的感应电动势介于两者之间。
4、如图，匀强磁场的磁感应强度为B，长为L的金属棒ab在垂直于B的平面内运动，速度v与L成θ角，求金属棒ab产生的感应电动势。
E=BLVsinθ
反电动势：
自己看吧！
作业：1、2、3、5、6
