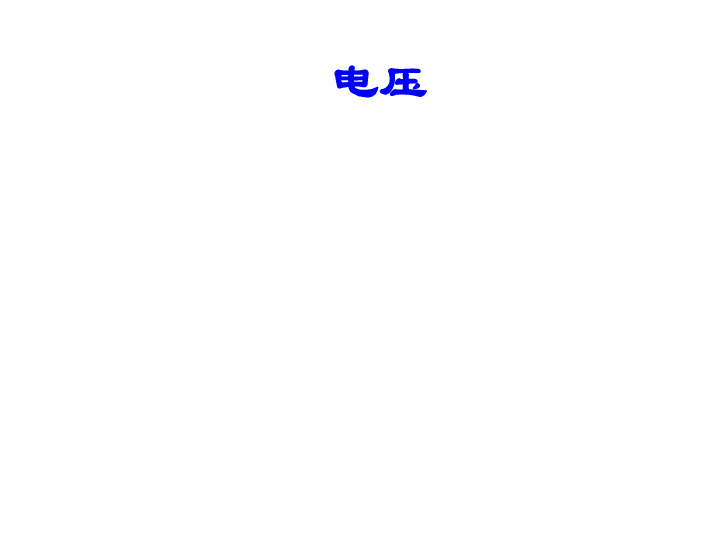

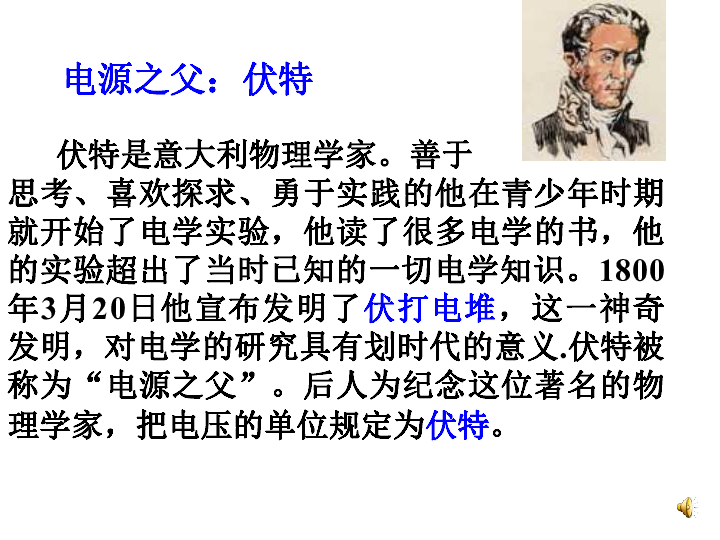

课件30张PPT。 电压 电源之父：伏特 伏特是意大利物理学家。善于

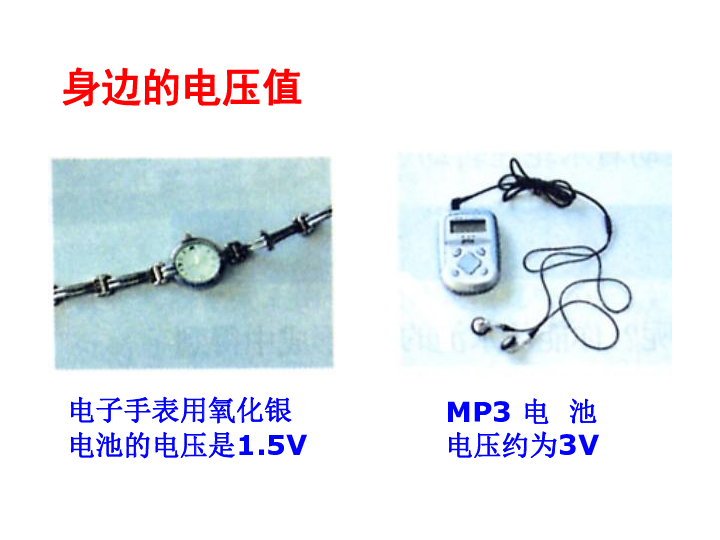

思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 身边的电压值电子手表用氧化银
电池的电压是1.5VMP3 电 池
电压约为3V 身边的电压值 数码相机电池的
电压约为4.8V~9V对人体的安全电压
一般不高于36V 我国家庭用电器正常工作的电压一般是220V身边的电压值蓄电池组串联：6V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V 一节干电池：1.5V
一个蓄电池：2V 家庭电路：220V
对人体的安全电压：一般不高于36V几种常见的电压值：【特别关爱】 国庆佳节到，安全最重要；
科学用好电，生命美无限。 观察电压表电压表：
外观
接线柱
量程
分度值观察电压表
你可以获得哪些信息？
二.电压的测量——电压表关于如图所示的电表的下列说
法中，不正确的是（ ）
A．它是一个电压表
B．它的示数是1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和
两个正接线柱 B电压表应如何使用？电压表在使用时应注意哪些问题？ 想一想：使用电压表要做到“一不二要三看清” 一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。 如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D 下列各图中电压表分别 测量的是哪两端电压？L1 两端电 压L2两端
电 压L1L2 两 端
总 电 压下图是用电压表测灯泡两端电压的电路，
其中电压表使用正确是（ ）A 实验探究：小灯泡两端的电压利用你手边的器材连接电路，进行下面的实验：
（1）用电压表测量小灯泡发光时两端的电压。（2）用电压表测量小灯泡不发光时两端的电压。
把结果记录在表中。 （3）比较（1）和（2）两次实验现象及测量
结果,你发现了什么？电压表、电流表在使用上有哪些相同点和不同点？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。并联在电路两端可以与电源直接相连不能与电源直接相连23串联在电路中电压表与电流表(不同点)比较一下：如图所示为一个正确的电路图，其中a b是电表，则（　）A．a b 均为电流表
B．a b均为电压表
C．a 是电流表，b是电压表
D．a 是电压表，b是电流表D试试看：自制水果电池祝同学们学习进步
再 见中考题回顾 <1>如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池，用电压表来测量它的电压，下列步骤中正确的是 ( 　　　 )
①把电压表的正接线柱与干电池的负极接触，负接线柱与正　　极接触
②在刻度盘上读出电压值
③选择电压表的量程为3 V
④把电压表的负接线柱与干电池的负极接触，正接线柱与正　　极接触
⑤选择电压表的量程为15V
A．③②① B．①⑤③ C．③④② D．①④②
Ｃ在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触．某次实验中，只知道电压不超过安全电压，所用电压表如图所示．关于试触后的操作，下列说法中正确的是( )
A．如果示数大于15 V，则需调换接线柱重新试触
B．如果示数大于15 V，则必须换用另一个量程更
大的电压表。
C．如果示数在3 V与15 V之间，则需调换接线柱
重新试触 。
D．如果示数小于3 V，则必须换用另一个量程更
小的电压表 。中考题回顾 <2>B身边的电压值照明电路：220V蓄电池组串联：6V干电池：1.5V
电压表的使用方法： 用电压表测电压时，某同学
接入的是0~3V 的量程，却 在0~15V 的量程中读成了 10伏，则实际电压应该是（ ）V。2
