人教版九年级全册第十五章 电流和电路第5节 探究串、并联电路的电流规律（16张PPT）

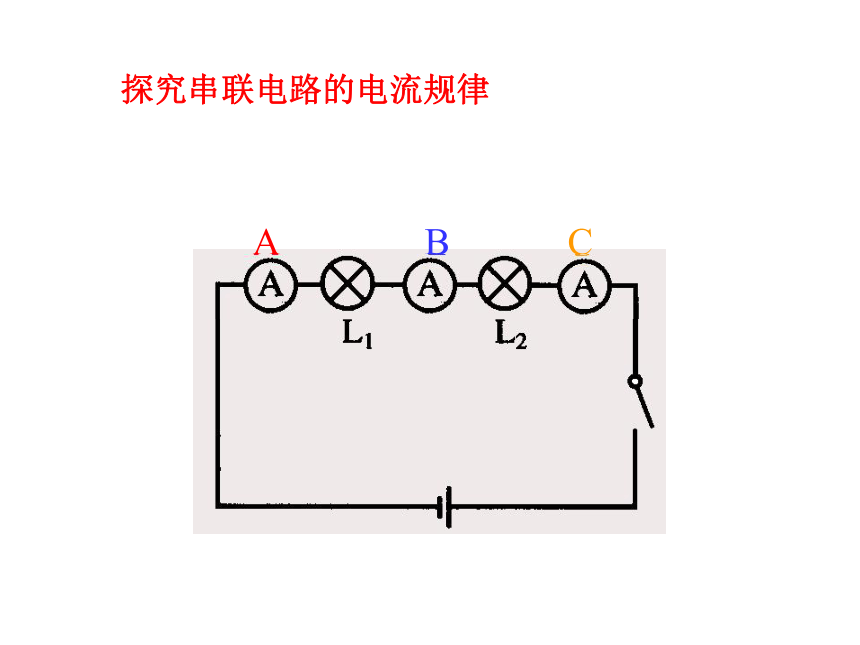

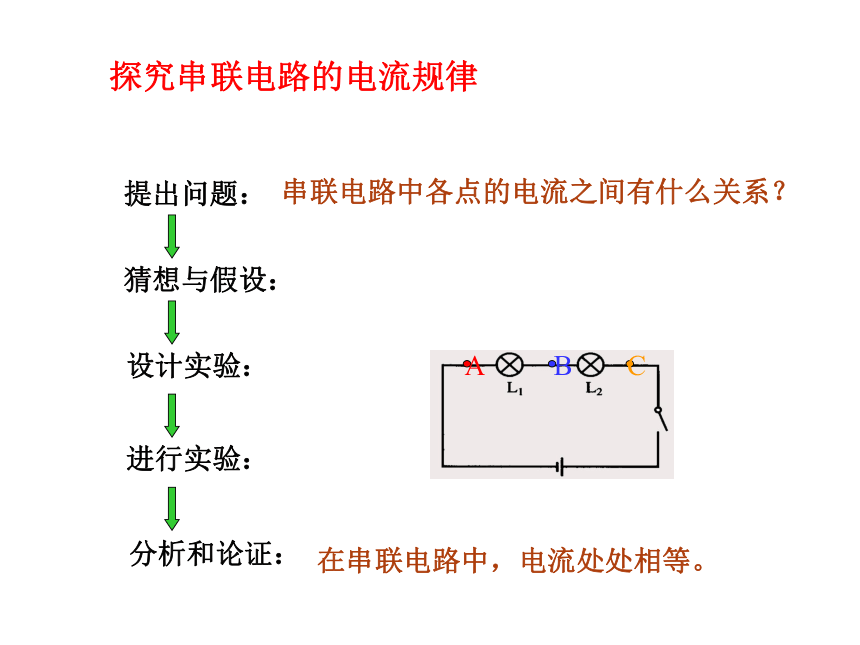

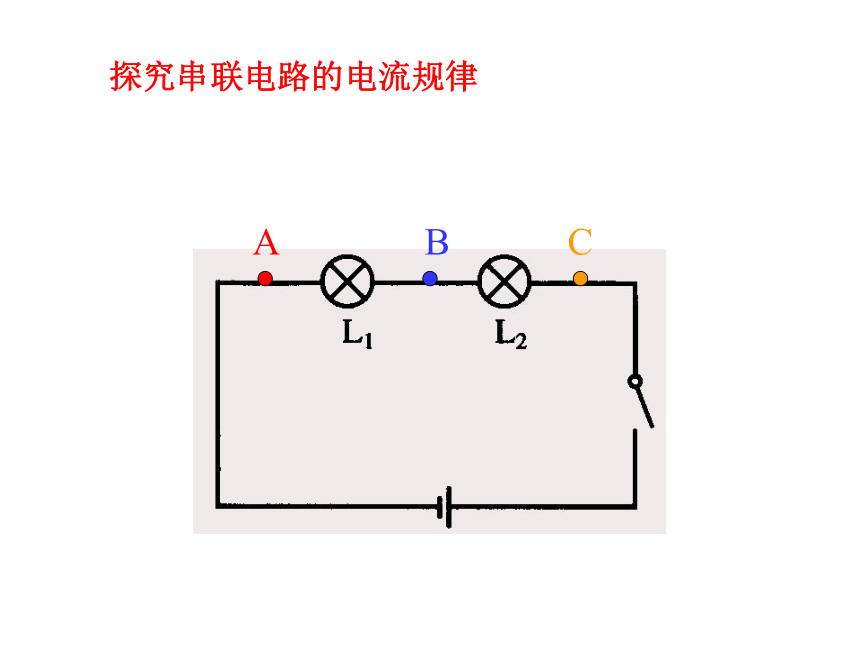

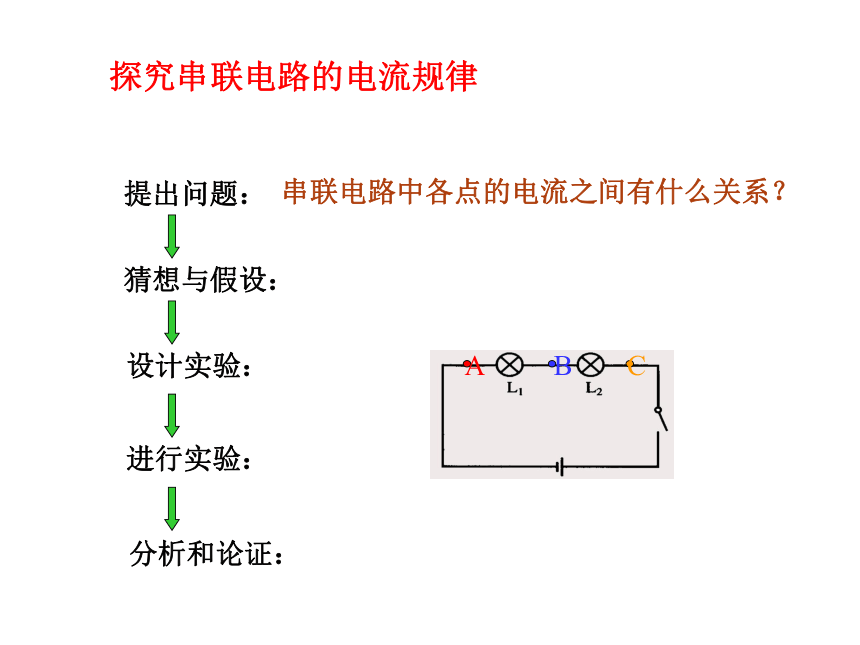

课件16张PPT。探究串、并联电路的电流规律探究串联电路的电流规律探究串联电路的电流规律提出问题：串联电路中各点的电流之间有什么关系？猜想与假设：设计实验：分析和论证：进行实验：探究串联电路的电流规律

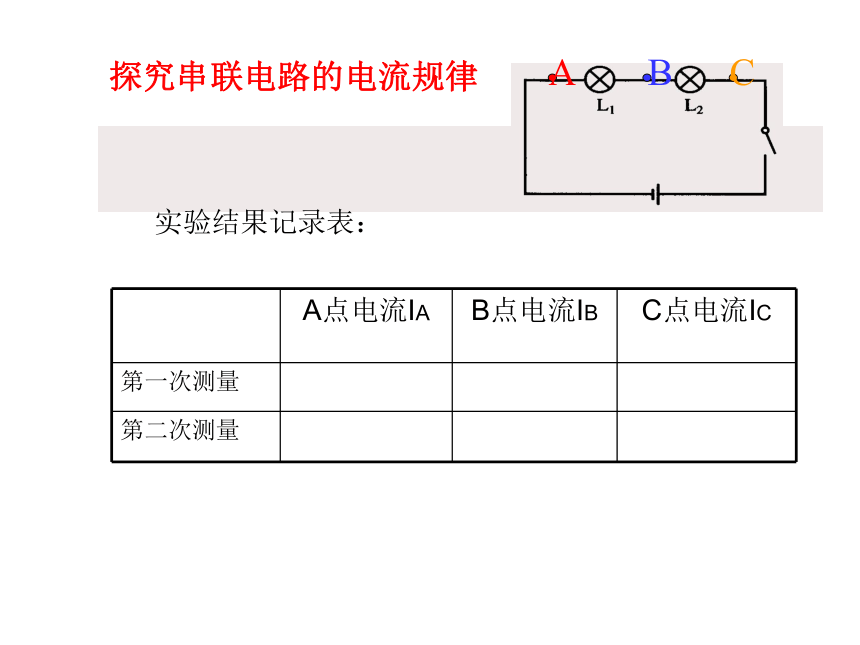

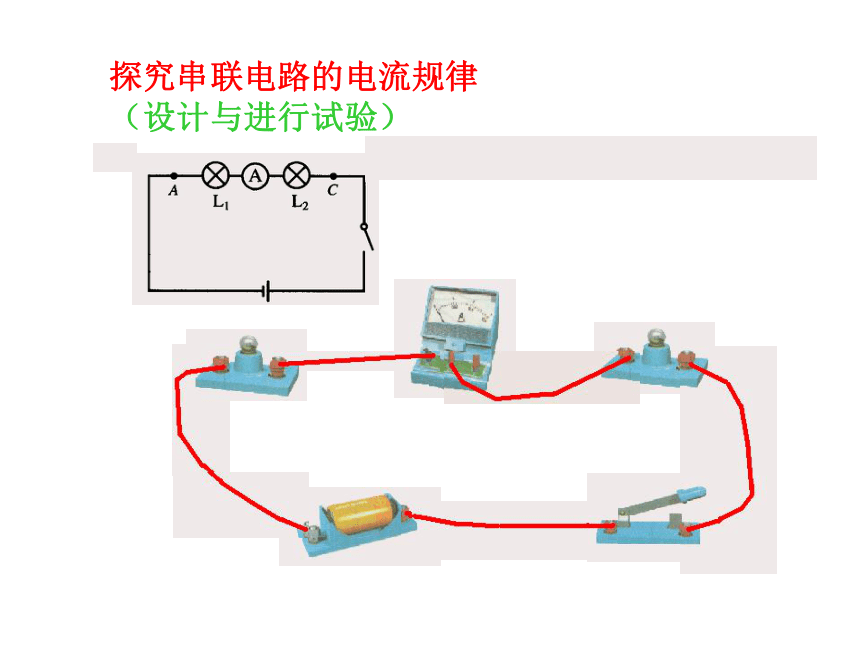

（设计与进行试验）探究串联电路的电流规律实验结果记录表：探究串联电路的电流规律探究串联电路的电流规律提出问题：串联电路中各点的电流之间有什么关系？猜想与假设：设计实验：分析和论证：在串联电路中，电流处处相等。进行实验：探究串、并联电路的电流规律评估与交流：探究并联电路的电流规律提出问题：并联电路中各点的电流之间有什么关系？猜想与假设：设计实验：探究并联电路的电流规律提出问题：并联电路中各点的电流之间有什么关系？猜想与假设：设计实验：分析和论证：进行实验：探究并联电路的电流规律-+探究并联电路的电流规律-+探究并联电路的电流规律实验结果记录表：探究并联电路的电流规律提出问题：并联电路中各点的电流之间有什么关系？猜想与假设：并联电路中干路电流等于各支路电流之和。设计实验：分析和论证：进行实验：探究串、并联电路的电流规律知识应用： 1．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分
别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？评估与交流：探究串、并联电路的电流规律知识应用：

两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
