第四节 地形图

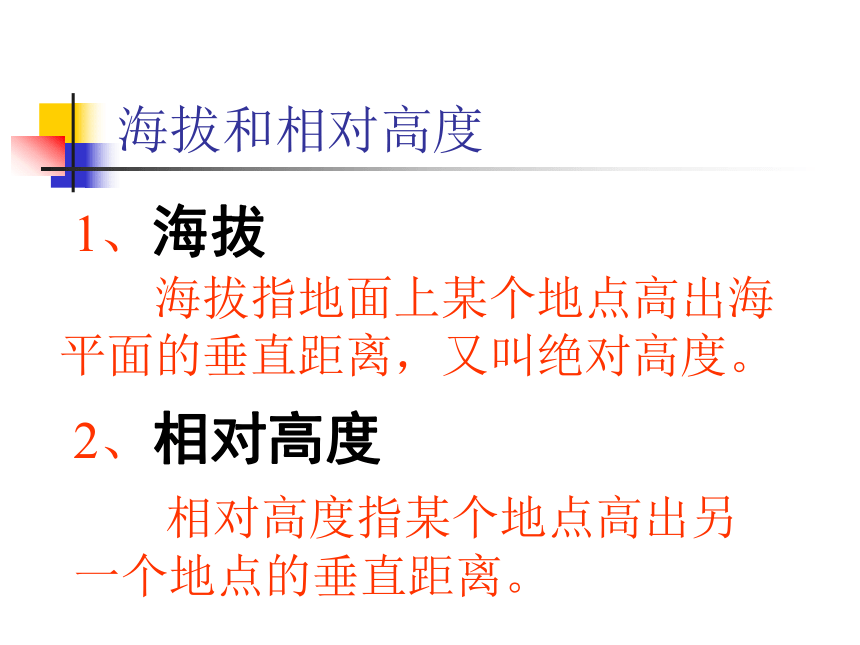

课件8张PPT。初三地理复习教研地 形 图海拔和相对高度1、海拔
2、相对高度 海拔指地面上某个地点高出海平面的垂直距离，又叫绝对高度。

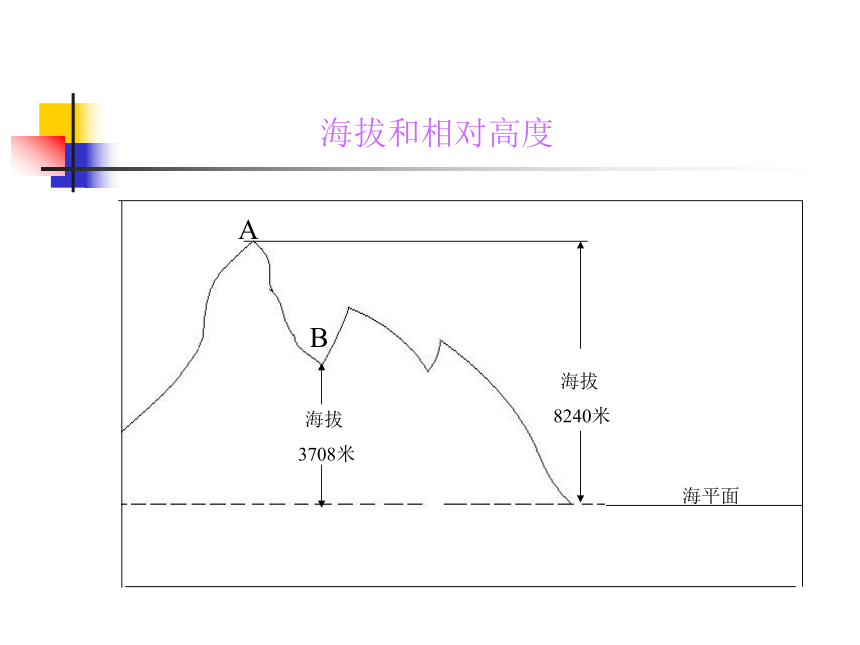

相对高度指某个地点高出另一个地点的垂直距离。AB 海拔
8240米 海拔
3708米 海平面
海拔和相对高度1、等高线
2、等高线地形图
等高线地形图 把一个区域内海拔相同的各点连接成线，这条线就称为等高线。 用等高线表示地面高低起伏的地图，叫做等高线地形图。
水平比例尺:1 500米BCDA1▲22024026023 等高线地形图的判读1、根据等高线的数值判断地势高低(读图）
2、根据等高线的疏密程度判断坡度陡缓: (读图）
3、根据等高线的形状判断地形类型:
数值越大,地势越高;数值越小,地势越低.
等高线密集,坡度越陡;等高线稀疏,坡度越缓.
（1）等高线闭合且等高线数值是中心高四周低表示山顶
（2） 等高线的弯曲部分向高处凸出表示山谷。
（3）等高线的弯曲部分向低处凸出表示山脊。
（4）两个山顶之间的部位是鞍部。
(5)等高线重叠的部位表示陡崖。
活动一1、A点的高度是： ，B点的高度是 ，A点大约在B点的 方向
2、D点比C点高出： ，这是指D点对C点的 高度。 300米100米正南150米相对活动二1、D表示 ；MN表示 ； HI表示 ；B表示 ；A 表示 ，其海拔最多不超过 ；
2、C表示 ，其相对高度最多是 。
3、图中小河应分布在 。
鞍部山脊山谷盆地山顶650米陡崖20米HI处
