苏科物理八年级上册第四章3凸透镜成像的规律 课件（共15张PPT）

(共15张PPT)

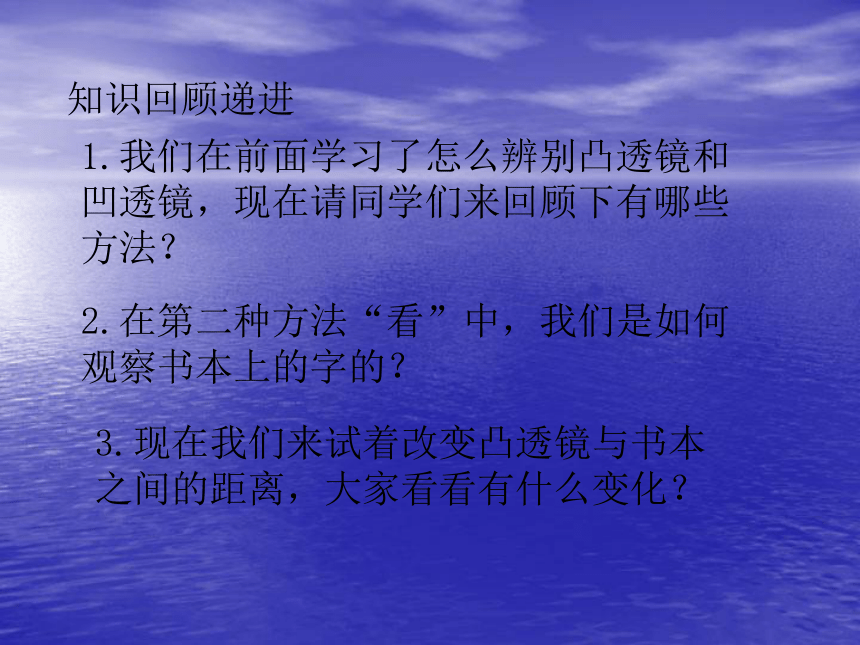

知识回顾递进
1.我们在前面学习了怎么辨别凸透镜和凹透镜，现在请同学们来回顾下有哪些方法？
2.在第二种方法“看”中，我们是如何观察书本上的字的？
3.现在我们来试着改变凸透镜与书本之间的距离，大家看看有什么变化？
讨论
通过刚才知识的回顾，我们发现凸透镜所成的像大概与什么因素有关？
介绍几个知识点：
物距（u）：物体到透镜的距离；
像距（v）：像到透镜的距离；
实像：能在光屏上呈现的像，它是由实际光线会聚而成的。（也可用眼睛观察到）
虚像：不能呈现在光屏上的像，只能用眼睛观察到。
介绍实验器材：
凸透镜、蜡烛、光屏、光具座（或者刻度尺）和火柴
S2=50.0cm
S1=33.0cm
S3=74.3cm
u=?
v =?
S2－S1=17.0cm
S3-S2=24.3cm
注意事项
1.调整“三心等高”（使像成在光屏中央）
2.在光屏上呈现清晰的像
探究一
调节物距、像距使光屏上成倒立、缩小的像。
实验结论:当物距_________焦距时，成倒 立、缩小的____(实/虚)像
像的性质 实验序号 物距u/cm 像距v/cm
倒立、缩小的像 1
2
探究二
调节物距、像距使光屏上成倒立、放大的像。
实验结论：当物距_________焦距时，成倒 立、放大的____(实/虚)像
像的性质 实验序号 物距u/cm 像距v/cm
倒立、放大的像 1
2
探究三
成倒立等大的像应该满足什么条件
实验结论：当物距_________焦距时，成倒 立、等大的____(实/虚)像
像的性质 物距u/cm 像距v/cm
倒立、等大的像
探究四
把物距调到小于焦距时，你能在光屏上找到它的像吗？用眼睛从光屏这侧通过透镜观察烛焰，你能看到它的像吗？这个像是放大的还是缩小的呢？是正立的还是倒立的呢？
实验结论：当物距____焦距时,成________像。
小结：凸透镜成像规律：
1：当物距u>2f时，成的是倒立、缩小的实像，像距2f>v>f
3：当物距2f>u>f时，成的是倒立、放大的实像，像距v>2f
4:当物距u2：当物距u=2f时，成的是倒立、等大的实像，像距v=2f
一焦距分虚实，二焦距分大小。

实像分两侧，虚像站一旁。

物近像远像变大,物远像近像变小。（实像）
谢谢指导
