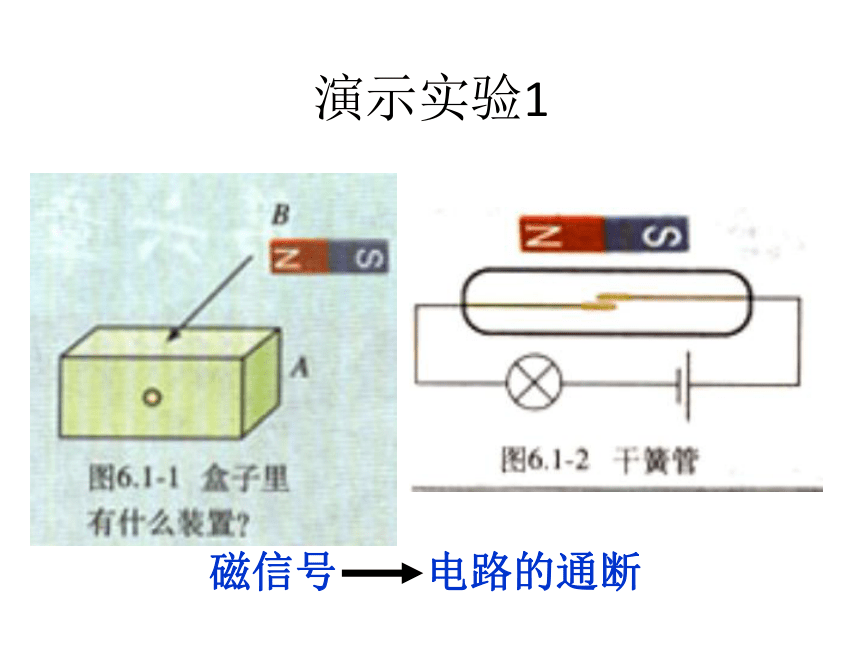

演示实验1

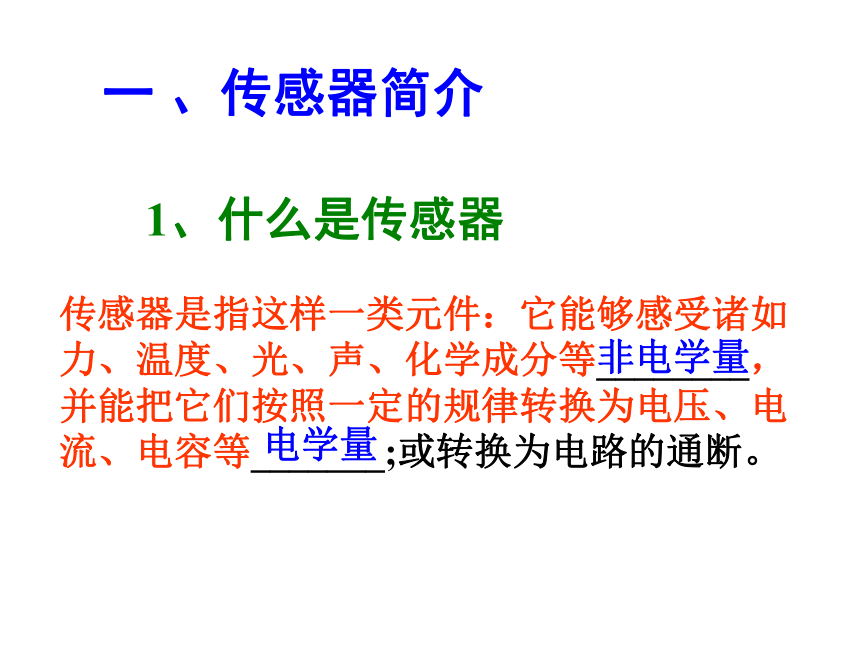

一 、传感器简介
传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等________，并能把它们按照一定的规律转换为电压、电流、电容等_______;或转换为电路的通断。
1、什么是传感器
非电学量
电学量

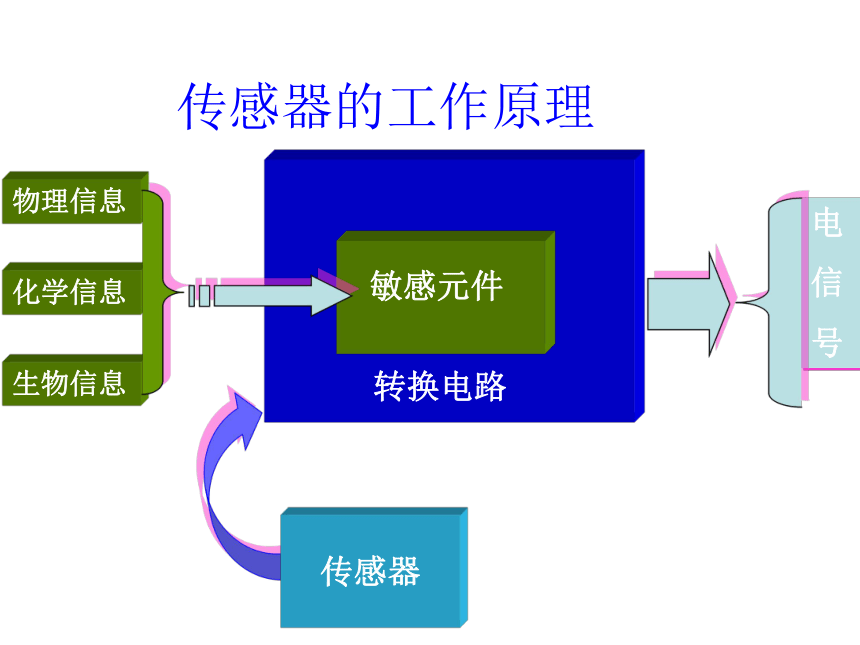

传感器的工作原理

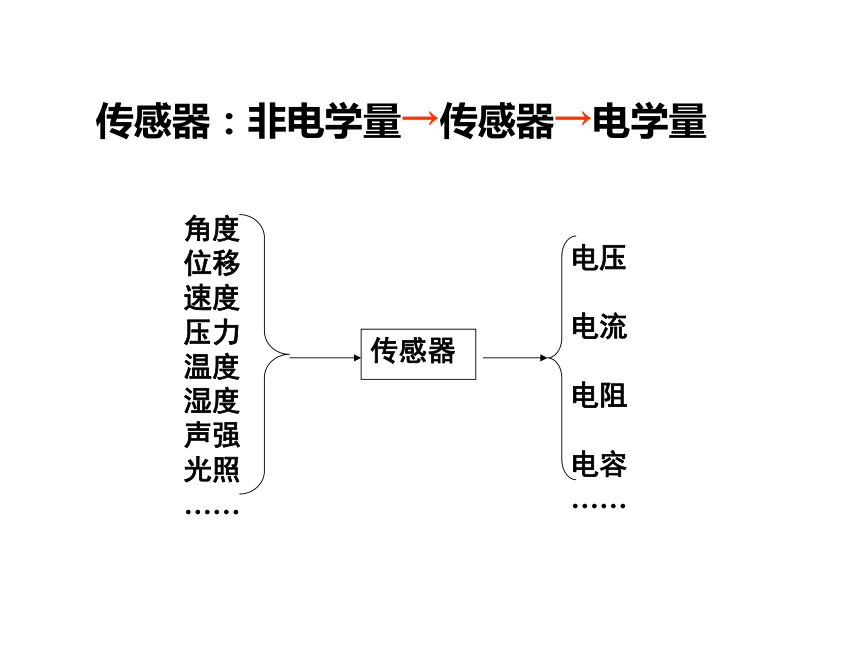

传感器：非电学量→传感器→电学量

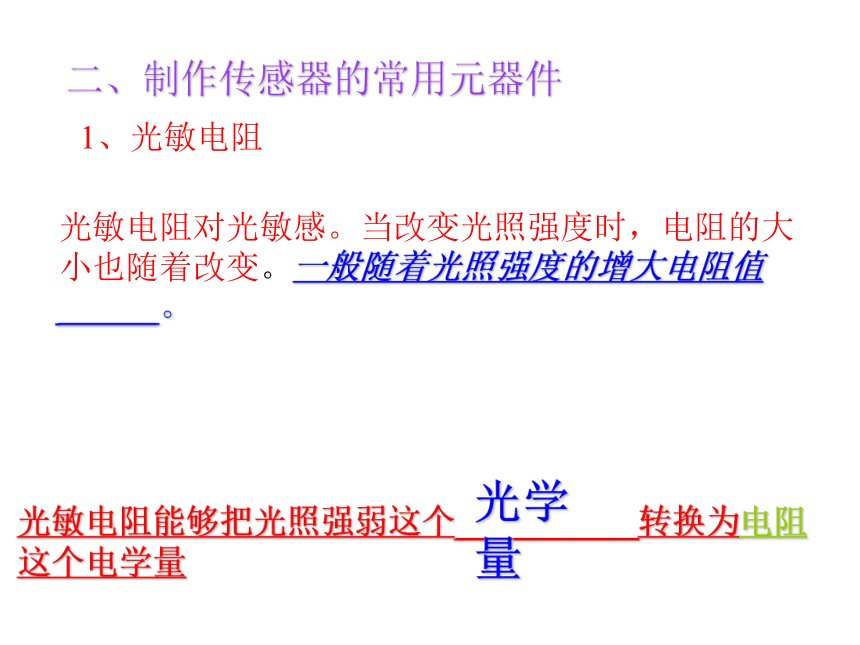

1、光敏电阻
二、制作传感器的常用元器件
光敏电阻能够把光照强弱这个___________转换为电阻这个电学量
光学量
光敏电阻对光敏感。当改变光照强度时，电阻的大小也随着改变。一般随着光照强度的增大电阻值______。

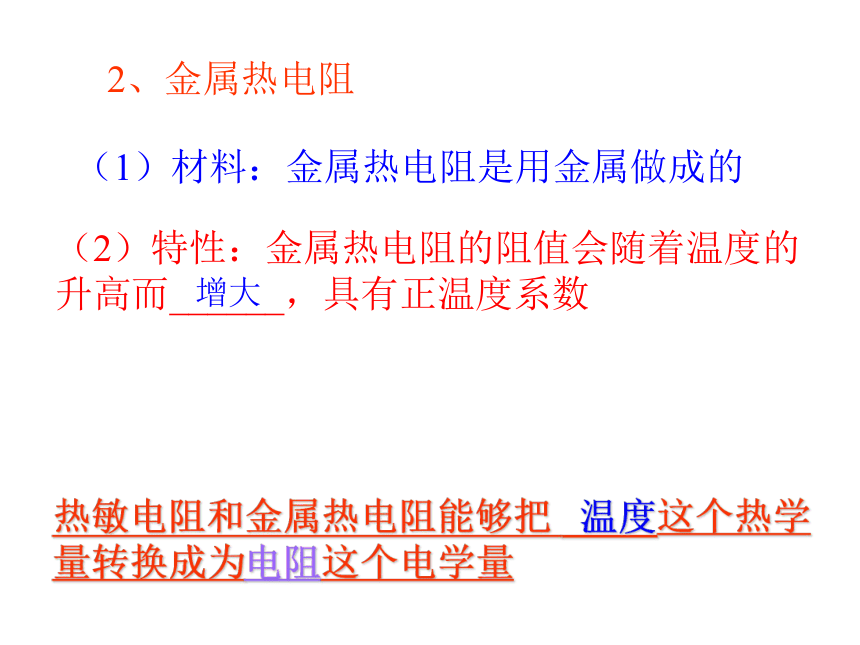

2、金属热电阻
（2）特性：金属热电阻的阻值会随着温度的升高而______，具有正温度系数
（1）材料：金属热电阻是用金属做成的
增大
热敏电阻和金属热电阻能够把 _____这个热学量转换成为电阻这个电学量
温度
5、霍尔元件
（1）材料：半导体 如：砷化铟
霍尔元件能够把___________这个磁学量转换为____这个电学量
磁感应强度
电压
1、传感器的概念：
2、传感器的工作原理：
3、敏感元件：
（1）光敏电阻 （光电传感器）
（2）热敏电阻和热电阻 （ 温度传感器）
（3）电容式传感器 （位移传感器）
（4）霍尔元件 （磁传感器）
非电学量
敏感元件
转换电路
电学量
非电学量 电学量，或转换为电路的通断。
一、力传感器的应用——电子秤
两个应变片的形变引起电阻变化，致使两个应变片的电压差变化
二、温度传感器的应用——电熨斗
现象：常温下两触点分离。温度升高，两触点接触。
原理：温度变化控制电路通断。
三、温度传感器的应用——电饭锅
三、光传感器的应用——火灾报警器
当有烟雾进入罩内后，对光线向各个方向散射，使部分光线照射到光电三极管上，其阻值变小，与传感器连接的电路检测到这种变化，就会发出警报．
1、传感器应用的一般模式
2、力传感器的应用——电子秤
3、温度传感器的应用——电熨斗
4、光传感器的应用——火灾报警器

实验一 : 光控开关
问题1：电路由哪几部分组成？
光控开关电路工作原理是什么？
如图所示为温度报警器的工作电路。
分析其工作原理并讨论交流
解析：常温下，调整R1的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻RT阻值减小，斯密特触发器输入端A电势升高，当达到某一值（高电平），其输出端由高电平跳到低电平，蜂鸣器通电，从而发出报警声，Rl的阻值不同，则报警温度不同。
实验二: 温度报警器
三: 课堂总结
光控开关
温度报警器
传感器的应用实例
