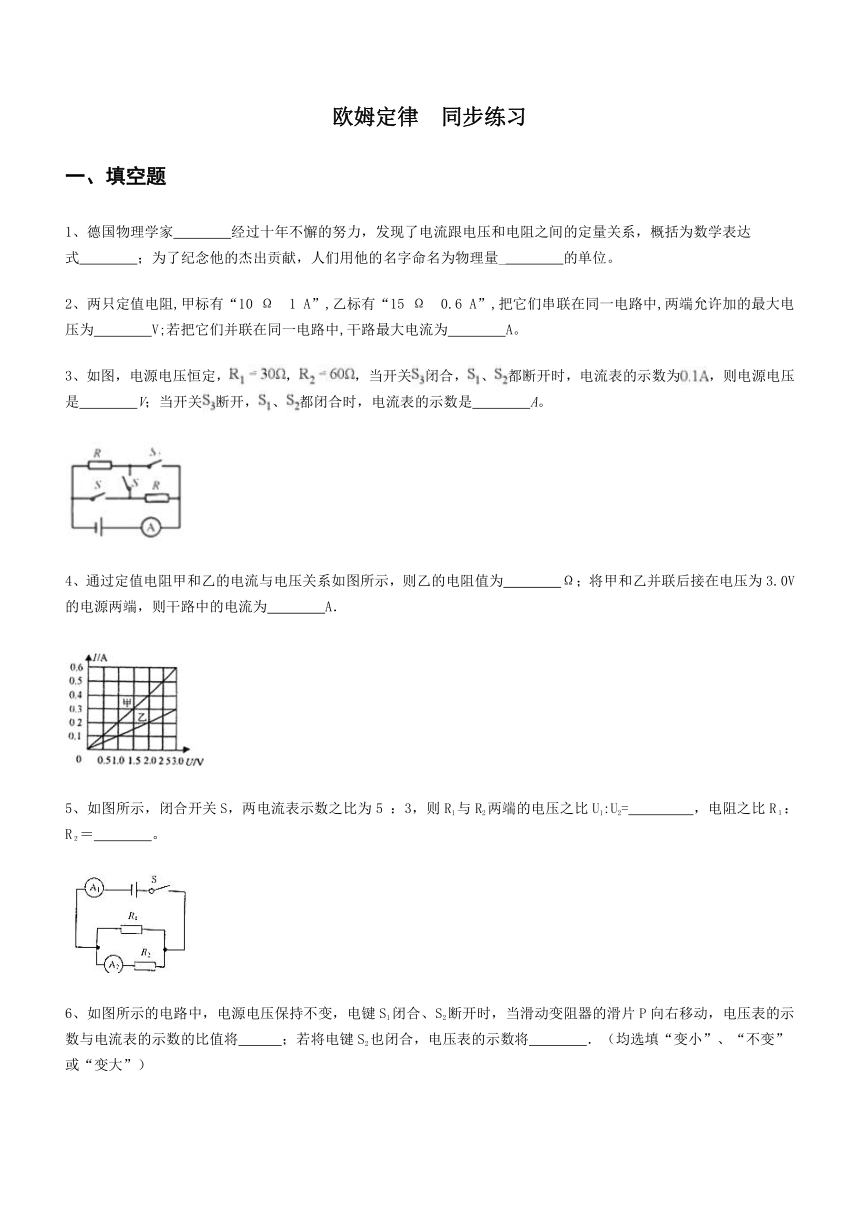

欧姆定律 同步练习
一、填空题
1、德国物理学家 经过十年不懈的努力,发现了电流跟电压和电阻之间的定量关系,概括为数学表达式 ;为了纪念他的杰出贡献,人们用他的名字命名为物理量_ 的单位。
2、两只定值电阻,甲标有“10 Ω 1 A”,乙标有“15 Ω 0.6 A”,把它们串联在同一电路中,两端允许加的最大电压为 V;若把它们并联在同一电路中,干路最大电流为 A。?
3、如图,电源电压恒定,,,当开关闭合,、都断开时,电流表的示数为,则电源电压是 V;当开关断开,、都闭合时,电流表的示数是 A。
4、通过定值电阻甲和乙的电流与电压关系如图所示,则乙的电阻值为 Ω;将甲和乙并联后接在电压为3.0V的电源两端,则干路中的电流为 A.
5、如图所示,闭合开关S,两电流表示数之比为5 :3,则R1与R2两端的电压之比U1:U2=???? ,电阻之比R1:R2= 。
6、如图所示的电路中,电源电压保持不变,电键S1闭合、S2断开时,当滑动变阻器的滑片P向右移动,电压表的示数与电流表的示数的比值将 ;若将电键S2也闭合,电压表的示数将 .(均选填“变小”、“不变”或“变大”)

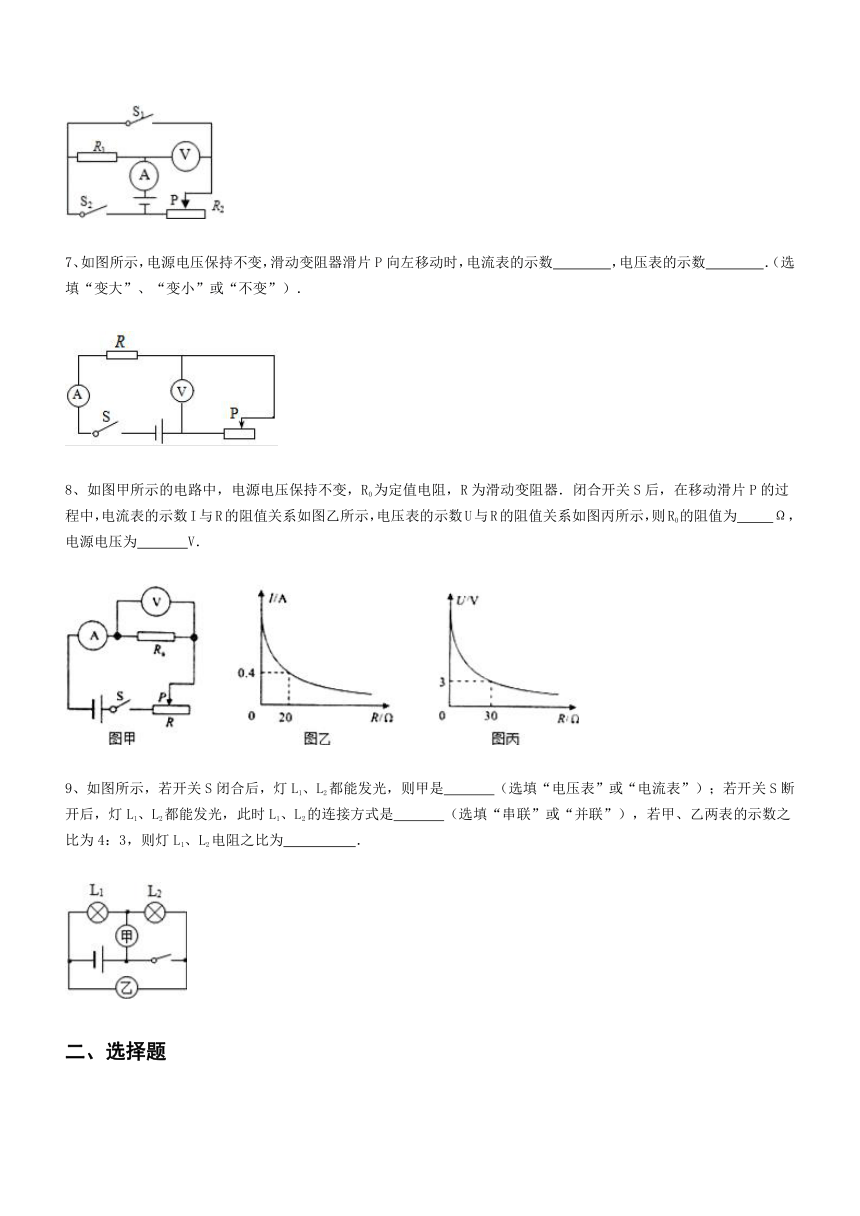

7、如图所示,电源电压保持不变,滑动变阻器滑片P向左移动时,电流表的示数 ,电压表的示数 .(选填“变大”、“变小”或“不变”).
8、如图甲所示的电路中,电源电压保持不变,R0为定值电阻,R为滑动变阻器.闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系如图乙所示,电压表的示数U与R的阻值关系如图丙所示,则R0的阻值为 Ω,电源电压为 V.
9、如图所示,若开关S闭合后,灯L1、L2都能发光,则甲是 (选填“电压表”或“电流表”);若开关S断开后,灯L1、L2都能发光,此时L1、L2的连接方式是 (选填“串联”或“并联”),若甲、乙两表的示数之比为4:3,则灯L1、L2电阻之比为 .
2、选择题
10、对公式下列说法中正确的是( )
A.导体电阻的大小跟它两端的电压和通过的电流无关
B.导体电阻的大小跟导体中的电流成反比
C.导体电阻的大小跟导体两端的电压成正比????
D.当导体两端的电压为零时,导体的电阻也为零
11、一段导体两端的电压为4V时,导体中的电流为1A,如果将两端的电压减少到2V时,导体中的电流变为( )
A.0.25A??? B.0.5A????? C.2A? D.3A
12、右图是电阻甲和乙的图像,小明对图像信息做出的判断,正确的是
A.当甲两端电压为0.5V时,通过它的电流为0.3A
B.当乙两端电压为2.5V时,其电阻值为10Ω
C.将甲和乙串联,若电流为0.3A,则它们两端的电压为2V
D.将甲和乙并联,若电压为1V,则它们的干路电流为0.4A
13、如图所示电路,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电表指针仍明显偏转.造成此现象的原因可能是
A.甲灯泡短路??? B.乙灯泡短路??? C.甲灯泡断路??? D.乙灯泡断路

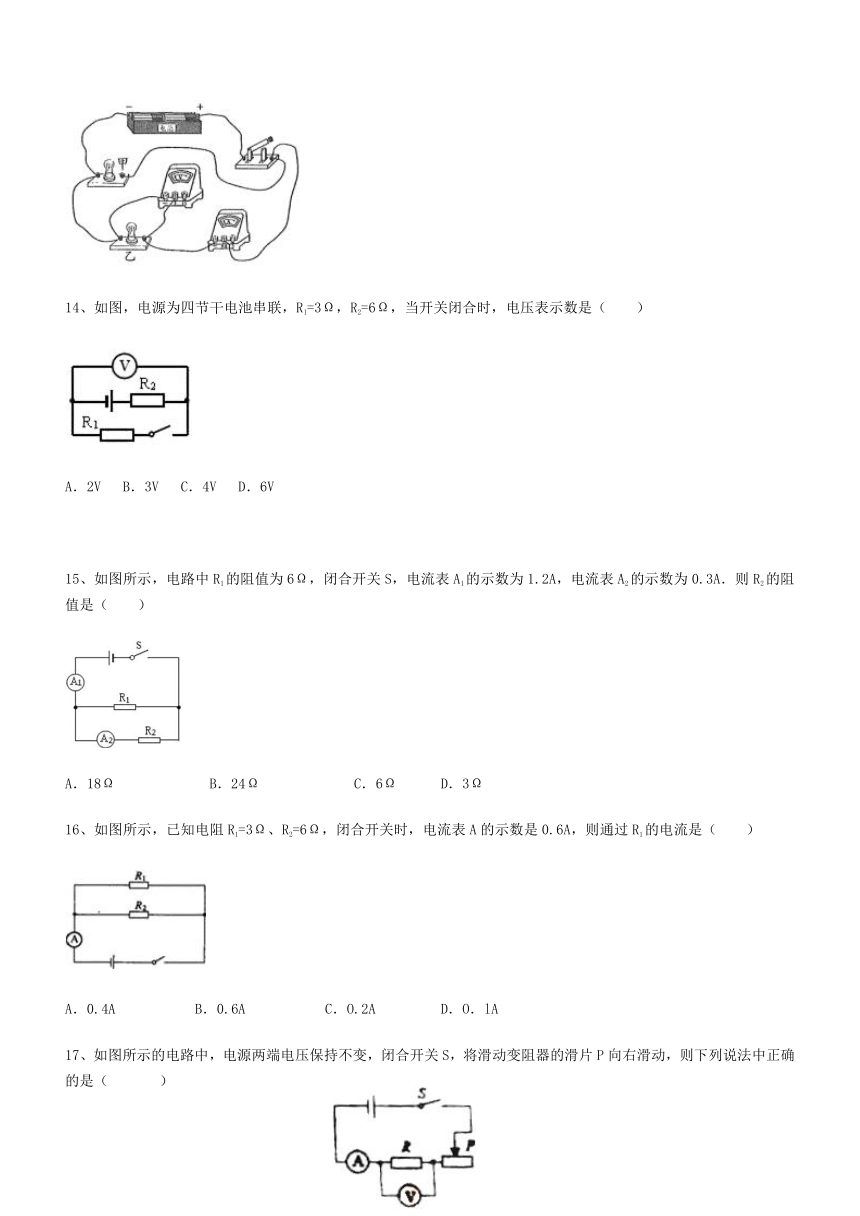

14、如图,电源为四节干电池串联,R1=3Ω,R2=6Ω,当开关闭合时,电压表示数是( )
A.2V? B.3V? C.4V? D.6V
15、如图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A.则R2的阻值是( )
A.18Ω?????? B.24Ω?????? C.6Ω? D.3Ω
16、如图所示,已知电阻R1=3Ω、R2=6Ω,闭合开关时,电流表A的示数是0.6A,则通过R1的电流是( )
A.0.4A????? B.0.6A????? C.O.2A???? D.O.lA
17、如图所示的电路中,电源两端电压保持不变,闭合开关S,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是(??? )
A.电路中总电阻变小
B.电流表的示数变小
C.电压表示数变大
D.变阻器接入电路中的电阻变小

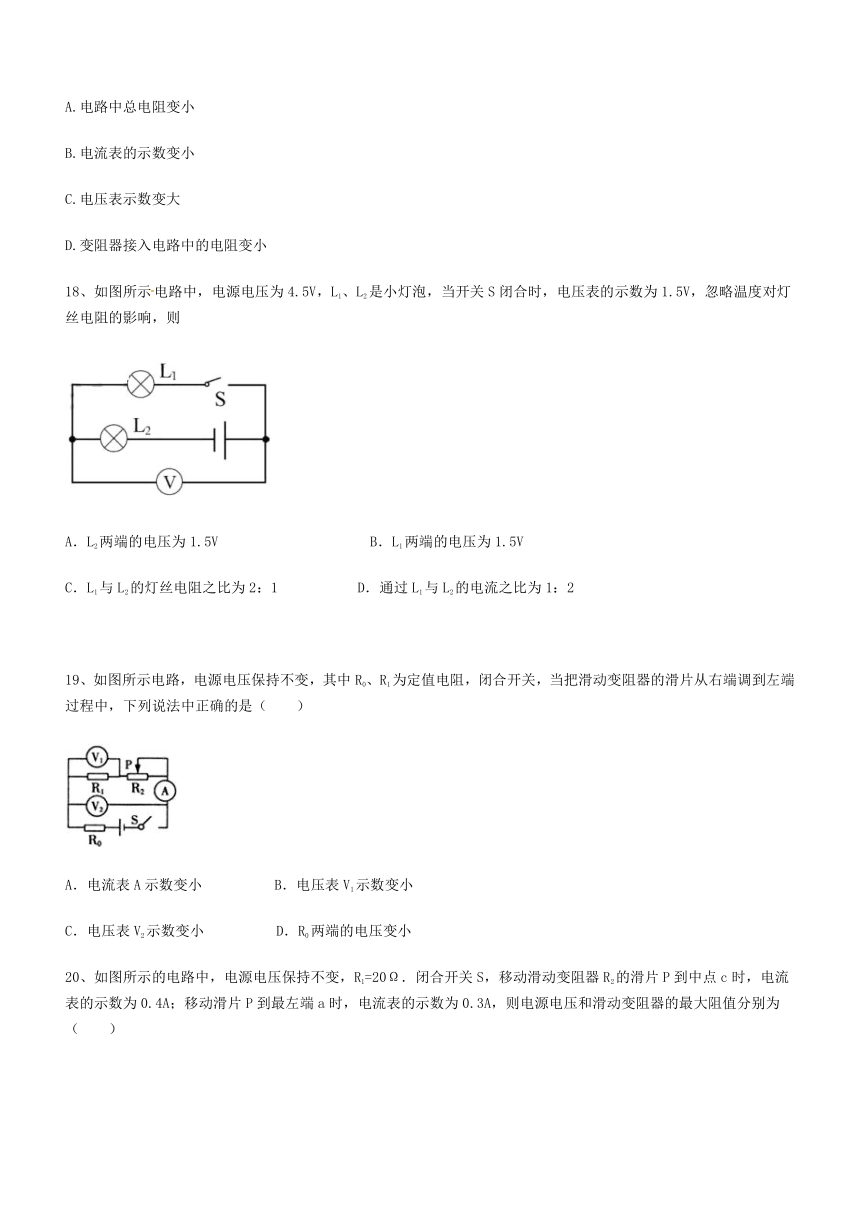

18、如图所示电路中,电源电压为4.5V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5V,忽略温度对灯丝电阻的影响,则
A.L2两端的电压为1.5V?????????? B.L1两端的电压为1.5V
C.L1与L2的灯丝电阻之比为2:1????? D.通过L1与L2的电流之比为1:2
19、如图所示电路,电源电压保持不变,其中R0、R1为定值电阻,闭合开关,当把滑动变阻器的滑片从右端调到左端过程中,下列说法中正确的是( )
A.电流表A示数变小?? B.电压表V1示数变小
C.电压表V2示数变小 D.R0两端的电压变小
20、如图所示的电路中,电源电压保持不变,R1=20Ω.闭合开关S,移动滑动变阻器R2的滑片P到中点c时,电流表的示数为0.4A;移动滑片P到最左端a时,电流表的示数为0.3A,则电源电压和滑动变阻器的最大阻值分别为( )
A.6V 20Ω B.12V 20Ω????? C.6V 30Ω D.12V 30Ω
21、如图所示,当开关S1断开,S2接通时,电压表读数为4.5V,当开关S1接通,S2断开时,电压表的示数为2.1V,那么,当S1、S2均断开时,小灯泡L1和L2两端的电压分别为( )
A.2.1 V? 4.5 V?????? B.2.4 V? 2.1 V?????? C.4.5 V? 6.6 V?????? D.4.5V? 2.1 V
22、如图a是一个用电压表的示数反映温度变化的电路原理图,其中电源电压U=4.5V且保持不变,电压表量程为0~3V,R0是300Ω的定值电阻,R1是热敏电阻,其电阻随环境温度变化的关系如图b所示.若闭合开关S( )
A.电压表的最小示数是1.5V B.环境温度为40℃时,热敏电阻阻值是150Ω
C.电压表V示数越小,环境温度越高 D.此电路允许的最高环境温度为60℃
23、如何利用阻值已知的电阻R0和一只电流表或一只电压表,测出未知电阻Rx的阻值,同学们设计了如图所示四种电路,其中可行的方法有(电源电压未知)( )
A.(1)(3)???? B.(2)(4)???? C.(2)(3)???? D.(2)(3)(4)
三、计算题
24、如图所示的电路,电源电压保持不变,灯泡正常发光时的电压为6V,当开关S1闭合,S2断开时,电灯恰好正常发光,电流表读数为0.5A,电压表读数为4V.求:
(1)电源电压和电阻R0的阻值.
(2)当开关S1、S2都闭合时,电流表和电压表的读数分别是多少?
25、随着社会的发展和科技的进步,电路元件在各行得到广泛的应用,其中热敏电阻就是其中之一,热敏电阻的阻值会随温度的改变而改变.如图甲是用热敏电阻测量环境温度的电路,电路中电流表的量程为0~0.02A,滑动变阻器R的铭牌上标有“150Ω 0.3A”字样.Rt为热敏电阻,其阻值随环境温度变化关系如图乙所示,电源电压保持不变.请完成下列小题:
(1)将此电路放入温度为20℃的环境中,闭合开关S,调节滑片P,使滑动变阻器接入电路的电阻R=100Ω,此时电流表的读数为0.01A,求电源电压;
(2)若环境温度为40℃时,要保证整个电路元件的安全,求滑动变阻器接入电路中的最小阻值;
(3)此电路能测量的最高环境温度为多少?
26、如图甲所示,在2015年某工厂要研发一种新型材料,要求对该材料的承受的撞击力进行测试.在测试时将材料样品(不计质量)平放在压力传感器上,闭合开关s,由静止自由释放重物,经撞击后样品材料仍完好无损.从重物开始下落到撞击样品的这个过程中,电流表的示数I随时间t变化的图象如图乙所示,压力传感器的电阻R随压力F变化的图象如图丙所示.电源的电压=24V,定值电阻R0=10Ω.求:
(1)在重物下落的过程中,压力传感器的电阻是多少?
(2)在撞击过程中,样品受到的最大撞击力是多少?
27、如图甲所示,电源电压保持不变,R1=10Ω,当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙线段AB表示.求:
(1)电源电压
(2)滑片P滑到ab中点时电压表的示数.
参考答案
一、填空题
1、欧姆?? ?电阻
2、15 1.5
3、??? (1). 9??? (2).
4、10、0.9.
5、1:1??? 3:2
6、不变;变大.
7、变大;变小.
8:10;12.
9、电压表;并联;3:1.
二、选择题
10、A
11、B
13、C
14、A
15、A
16、A
17、B
18、B
19、C
20、B
21、B
22、D
23、CC.
三、计算题
24、(1)由电路图可知,S1闭合,S2断开时,L与R0串联,电压表测R0两端电压,电流表测电路中电流,电灯恰好正常发光,
所以UL=6V,
由串联电路的电压特点可得电源电压:
U=UL+U0=6V+4V=10V;
由串联电路的电流特点可知:I=I0=0.5A,
由I=可得R0的阻值:
R0===8Ω;
(2)当S1、S2都闭合时,灯泡短路,只有R0接入电路,
所以电压表示数:UV′=U=10V.
此时电流表示数:
I′===1.25A.
25、(1)由图示电路图可知,滑动变阻器与热敏电阻串联,电流表测电路电流,
由图乙所示图象可知,温度为20℃时,热敏电阻阻值为400Ω,
由I=可知,电源电压:U=I(Rt+R)=0.01A×=5V;
(2)由图乙所示图象可知,温度为40℃时,热敏电阻阻值为200Ω,电路最大电流为0.02A;
由I=可知,电路最小电阻:R最小===250Ω,
根据串联电路总电阻等于各电阻之和可知:
滑动变阻器的最小阻值:R滑最小=R最小﹣Rt=250Ω﹣200Ω=50Ω;
(3)热敏电阻阻值越小,环境温度最高,电路电流最大为0.02A时,由I=可知,
R总===250Ω,
根据串联电路总电阻等于各电阻之和可知:
Rt小=R总﹣R滑最大=250Ω﹣150Ω=100Ω,
由图乙可知其工作的最高环境温度50℃.
26、(1)由图乙可知,在重物没有撞击传感器的过程中,
电路中的电流I=0.2A,
根据欧姆定律:I=可知,
定值电阻R0两端的电压:U0=IR0=0.2A×10Ω=2V,
压力传感器两端的电压为:UN=U﹣U0=24V﹣2V=22V,
根据欧姆定律:I=可知,
压力传感器的电阻:RN===110Ω;
(2)由图丙可知,撞击力最大时,电阻最小,电流最大,
又由图乙可知,最大的电流为Im=1.2A,
根据欧姆定律:I=可知,
电源电压:U=Im(R0+R),
压力传感器的电阻:R=﹣R0=﹣10Ω=10Ω,
由图丙可知,此时受到撞击力:F=600N;
答:(1)在重物下落的过程中,压力传感器的电阻是110Ω.
(2)在撞击过程中,样品受到的最大撞击力是600N.
27、(1)由图示电路图可知,当滑片在b端时只有R1接入电路,此时电路电流最大,
由U﹣I图象可知,电路最大电流为0.6A,
由I=可知,电源电压:
U=U1=I最大R1=0.6A×10Ω=6V;
(2)由图示电路图可知,滑片在a端时,滑动变阻器阻值全部接入电路,此时R1与R2串联,电压表测R2两端电压,电流表测电路中电流,
由U﹣I图象可知,此时电路电流I最小=0.2A,滑动变阻器两端电压U滑=4V,
由I=可知,滑动变阻器最大阻值:R2===20Ω,
滑片在ab中点时电路电流:
I===0.3A,
由I=可得:
电压表示数为U2=IR2=0.3A××20Ω=3V.
