人教版高中物理选修3-1第二章《恒定电流》检测题（含答案）

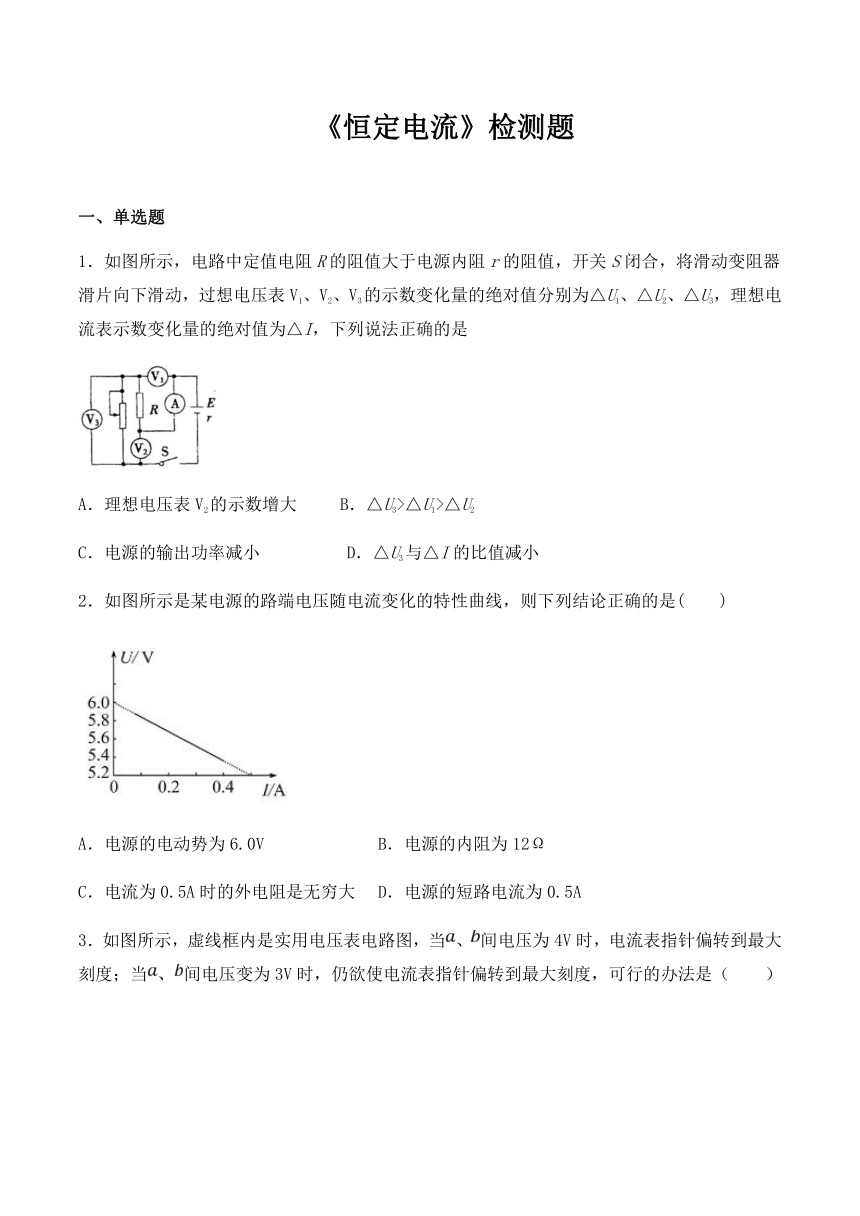

《恒定电流》检测题

一、单选题
1．如图所示，电路中定值电阻R的阻值大于电源内阻r的阻值，开关S闭合，将滑动变阻器滑片向下滑动，过想电压表V1、V2、V3的示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表示数变化量的绝对值为△I，下列说法正确的是

A．理想电压表V2的示数增大 B．△U3>△U1>△U2
C．电源的输出功率减小 D．△U3与△I的比值减小
2．如图所示是某电源的路端电压随电流变化的特性曲线，则下列结论正确的是( )

A．电源的电动势为6.0V B．电源的内阻为12Ω
C．电流为0.5A时的外电阻是无穷大 D．电源的短路电流为0.5A

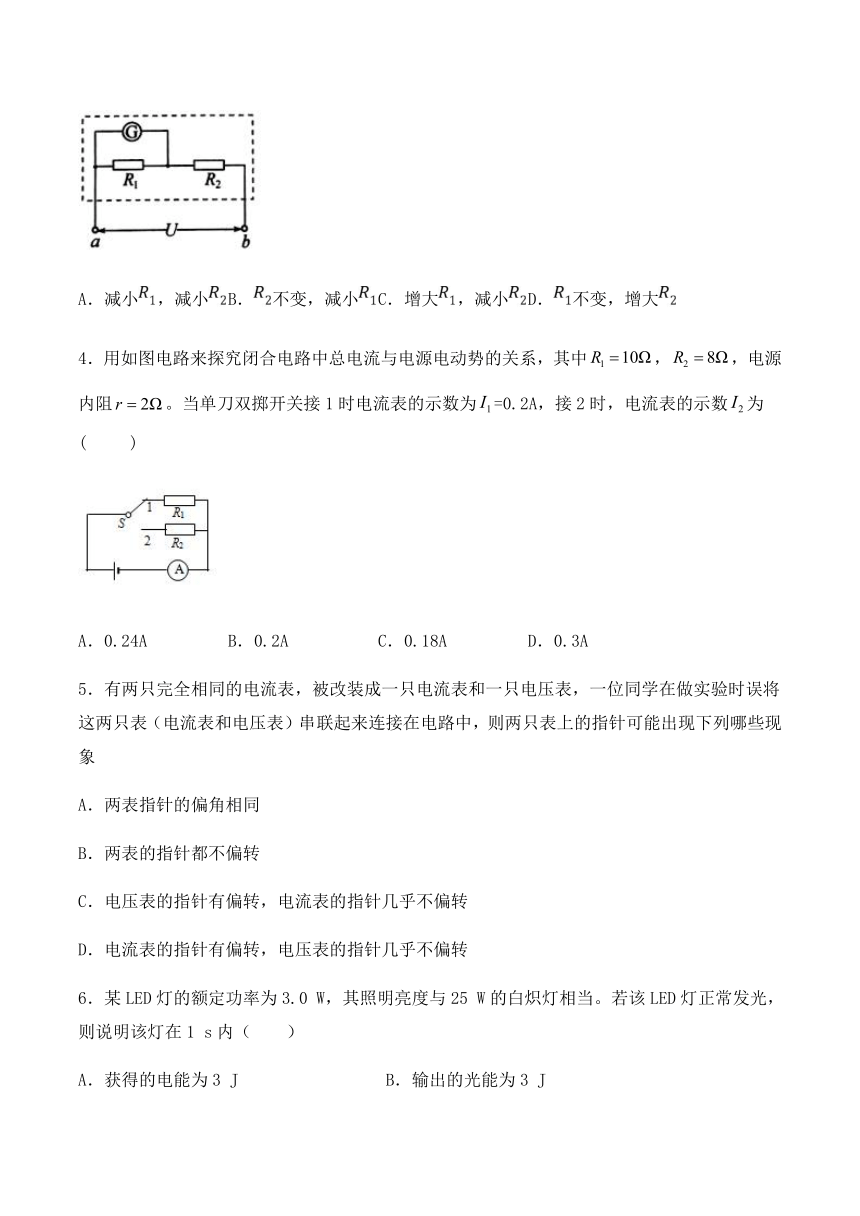

3．如图所示，虚线框内是实用电压表电路图，当、间电压为4V时，电流表指针偏转到最大刻度；当、间电压变为3V时，仍欲使电流表指针偏转到最大刻度，可行的办法是（ ）

A．减小，减小 B．不变，减小 C．增大，减小 D．不变，增大
4．用如图电路来探究闭合电路中总电流与电源电动势的关系，其中，，电源内阻。当单刀双掷开关接1时电流表的示数为=0.2A，接2时，电流表的示数为(?? )

A．0.24A B．0.2A C．0.18A D．0.3A
5．有两只完全相同的电流表，被改装成一只电流表和一只电压表，一位同学在做实验时误将这两只表（电流表和电压表）串联起来连接在电路中，则两只表上的指针可能出现下列哪些现象
A．两表指针的偏角相同
B．两表的指针都不偏转
C．电压表的指针有偏转，电流表的指针几乎不偏转
D．电流表的指针有偏转，电压表的指针几乎不偏转
6．某LED灯的额定功率为3.0 W，其照明亮度与25 W的白炽灯相当。若该LED灯正常发光，则说明该灯在1 s内（ ）
A．获得的电能为3 J B．输出的光能为3 J
C．获得的电能为25 J D．输出的光能为25 J

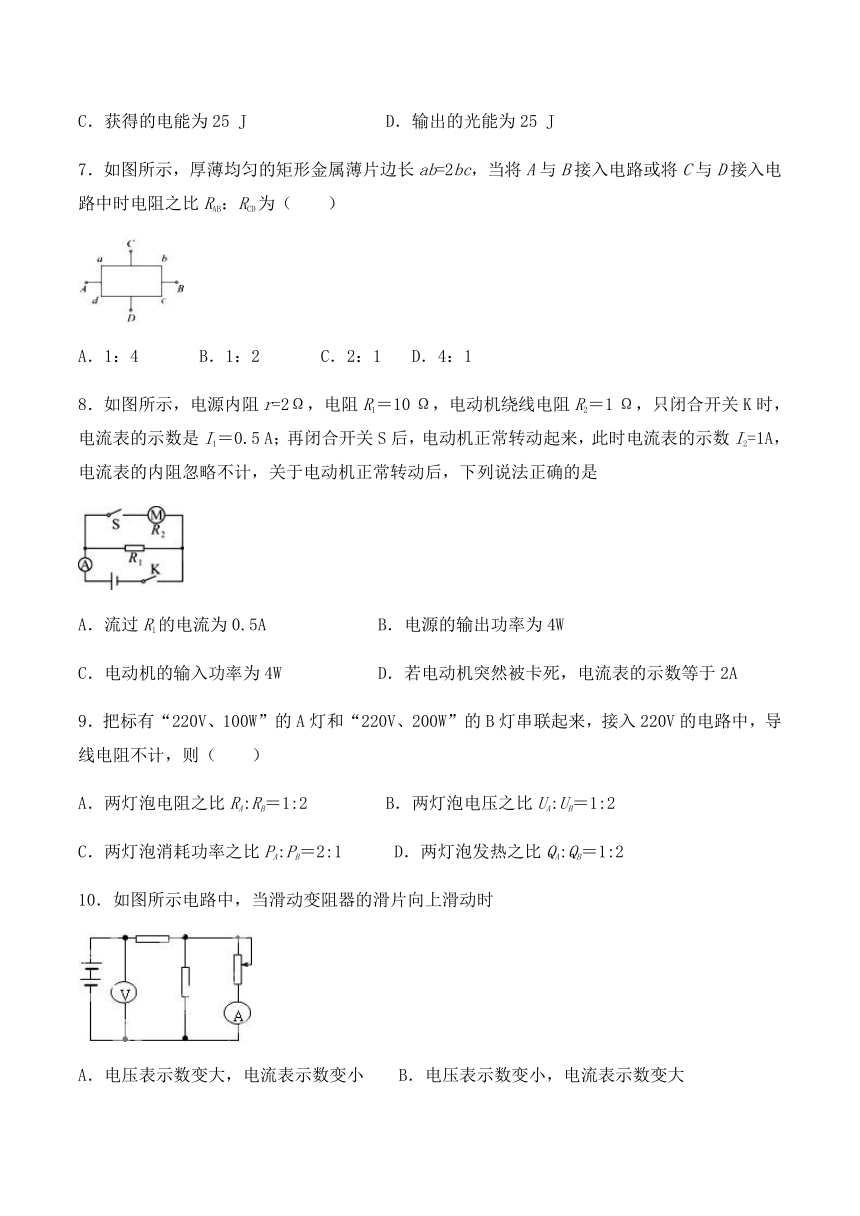

7．如图所示，厚薄均匀的矩形金属薄片边长ab=2bc，当将A与B接入电路或将C与D接入电路中时电阻之比RAB：RCD为（　　）

A．1：4 B．1：2 C．2：1 D．4：1
8．如图所示，电源内阻r=2Ω，电阻R1＝10 Ω，电动机绕线电阻R2＝1 Ω，只闭合开关K时，电流表的示数是I1＝0.5 A；再闭合开关S后，电动机正常转动起来，此时电流表的示数I2=1A，电流表的内阻忽略不计，关于电动机正常转动后，下列说法正确的是

A．流过R1的电流为0.5A B．电源的输出功率为4W
C．电动机的输入功率为4W D．若电动机突然被卡死，电流表的示数等于2A
9．把标有“220V、100W”的A灯和“220V、200W”的B灯串联起来，接入220V的电路中，导线电阻不计，则（　　）
A．两灯泡电阻之比RA:RB＝1:2 B．两灯泡电压之比UA:UB＝1:2
C．两灯泡消耗功率之比PA:PB＝2:1 D．两灯泡发热之比QA:QB＝1:2
10．如图所示电路中，当滑动变阻器的滑片向上滑动时

A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表、电流表示数都变大 D．电压表、电流表示数都变小

二、多选题
11．一横截面积为S的铜导线,流经其中的电流为I,设单位体积的导线中有n个自由电子,电子的电荷量为q此时电子的定向移动速率为v,在t时间内,通过铜导线横截面的自由电子数目可表示为 (?? ??)
A．nvSt B．nvt C． D．
12．如图所示电路中，电源内阻不可忽略，电压表可以看作是理想表.当开关K闭合后，将滑动变阻器的触头由右端向左端移动时，下列说法正确的是

A．电灯L1变暗、L2变亮 B．电灯L1变亮、L2变暗
C．电压表示数变大 D．电源的内阻消耗的功率变大
13．如图所示，电源的电动势E＝30 V，内阻r＝2 Ω，定值电阻R＝16Ω，M是电动机，线圈电阻R′＝1 Ω。电动机正常工作时，理想电压表示数为12V，则

A．通过定值电阻R的电流为2 A B．定值电阻R两端的电压为16 V
C．电动机的输出功率11W D．电动机的发热功率为2W
14．如图是一高温报警装置电路图，其中E是恒压电源，R1是定值电阻，R2是热敏电阻，报警器两端M、N之间接一电压表V，报警器的电阻可视为足够大。实验发现，温度升高，V的示数增大，当示数超过某一设定值时，报警器响起。下列说法正确的有

A．该热敏电阻的阻值随温度的升高而变大
B．该热敏电阻的阻值随温度的升高而变小
C．高温时流过R1的电流比低温时的大
D．高温时流过R1的电流比低温时的小
15．铅蓄电池的电动势为2 V，这表示( )
A．电路中每通过1 C的电荷量，电源把2 J的化学能转变为电能
B．没有接入电路时蓄电池两极间的电压为0 V
C．蓄电池在1 s内将2 J的化学能转变为电能
D．蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5 V)的大
三、实验题
16．电流表G1的量程为0～5mA，内阻r=290Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程．当开关S接到1或2位置时为电流档，其中小量程为0～10mA，大量程为0～100mA．

关于此多用电表，开关S接到位置4时是（_________）挡,开关S接到位置6时是（________）挡,A表笔为（_________）笔，开关S接位置____（填“1”或“2”）时是电流挡的小量程。开关S接到位置（_________）时是电压最大档。
17．（1）某同学在一次“测定某特殊电阻元件的电阻”的实验中，用游标卡尺测量电阻元件的长度为L，用螺旋测微器测量金属丝直径d。电阻元件长L为______cm，金属丝的直径d为______mm；

（2）该同学用多用表欧姆档粗测电阻，选用“×100”倍率的电阻挡估测元件电阻，发现多用表指针偏角过大。因此他选择“×10”倍率的电阻挡。并欧姆调零，再进行测量，之后多用表的示数如下图所示，测量结果为R=_______Ω。


四、计算题
18．如图所示，电源的电动势E=80V，内电阻r=4Ω，R1=2Ω，R2为电阻箱。求：
（1）当电阻箱R2阻值为多大时，电阻R1消耗的功率最大？
（2）当电阻箱R2阻值为多大时，电阻箱R2消耗的功率最大？
（3）如果要求电源输出功率为256W，电阻箱R2阻值应为多少？此时电源效率为多少？

19．直流电动机在生产、生活中有着广泛的应用．如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻r1＝0.5 Ω，电灯灯丝电阻R＝10Ω(阻值认为保持不变)，电源电动势E＝12 V，内阻r2＝1.0 Ω，开关S闭合，电动机正常工作时，电压表读数为10V．求：

(1)流过电源的电流；
(2)电动机对外输出的机械功率．
(3)电源的效率。



参考答案
1．B2．A3．C4．A5．C6．A7．D8．B9．C10．A
11．AC12．BD13．BC14．AD15．AD
16．欧姆 电压 红 2 6
17．11.050 1.996 300
18．（1）0 （2）6Ω.（3）14Ω; 80%.
19．（1）2A （2）9.5W （3）
