教科版八年级物理第四章 在光的世界里4.5 科学探究：凸透镜成像 (共26张PPT)

(共26张PPT)

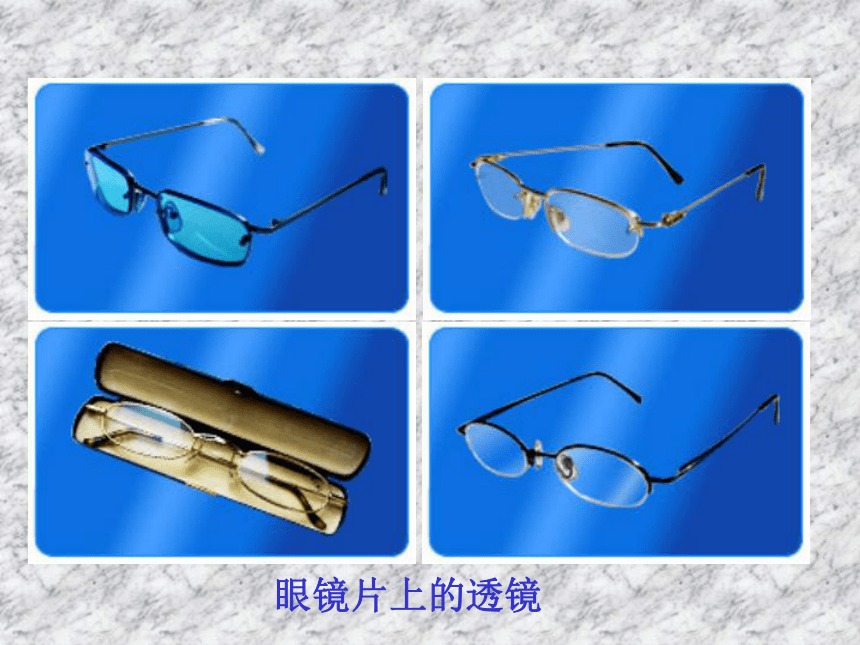

眼镜片上的透镜

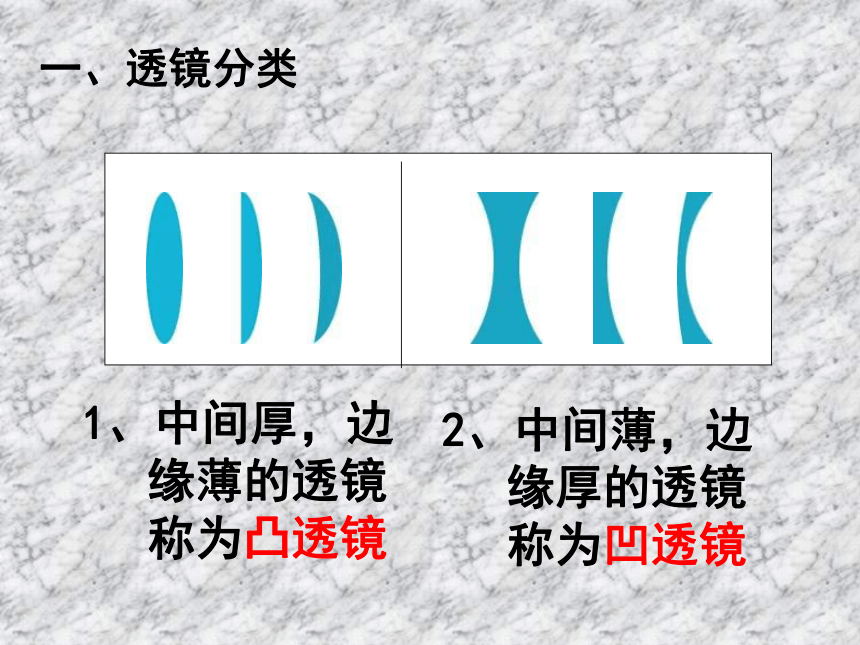

1、中间厚，边缘薄的透镜称为凸透镜
一、透镜分类
2、中间薄，边缘厚的透镜称为凹透镜

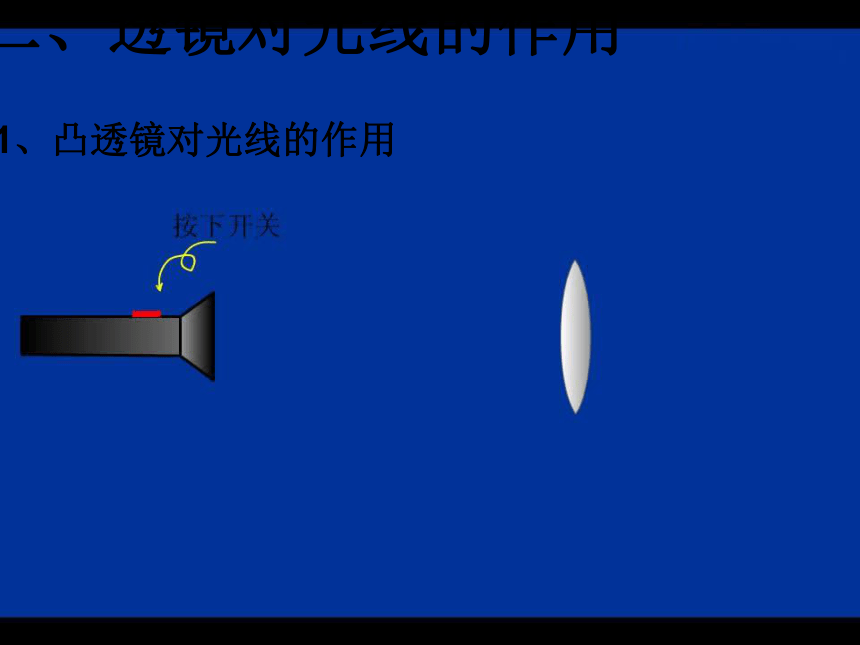

1、凸透镜对光线的作用
二、透镜对光线的作用

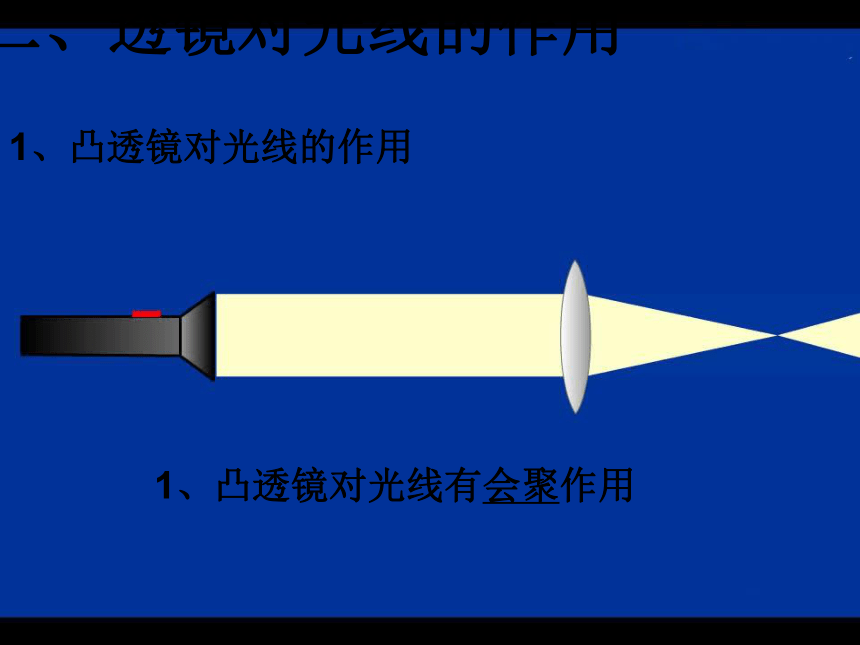

1、凸透镜对光线有会聚作用
1、凸透镜对光线的作用
二、透镜对光线的作用

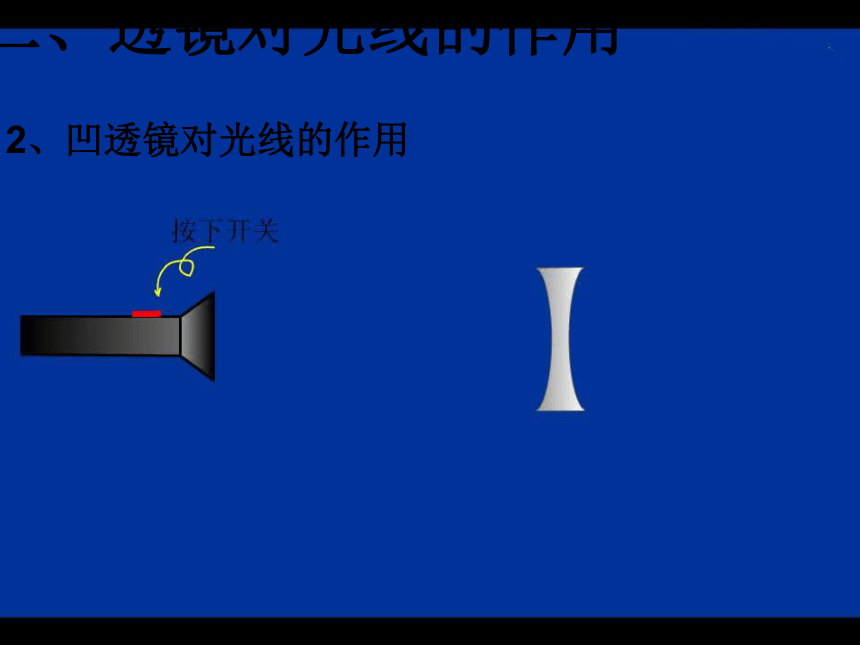

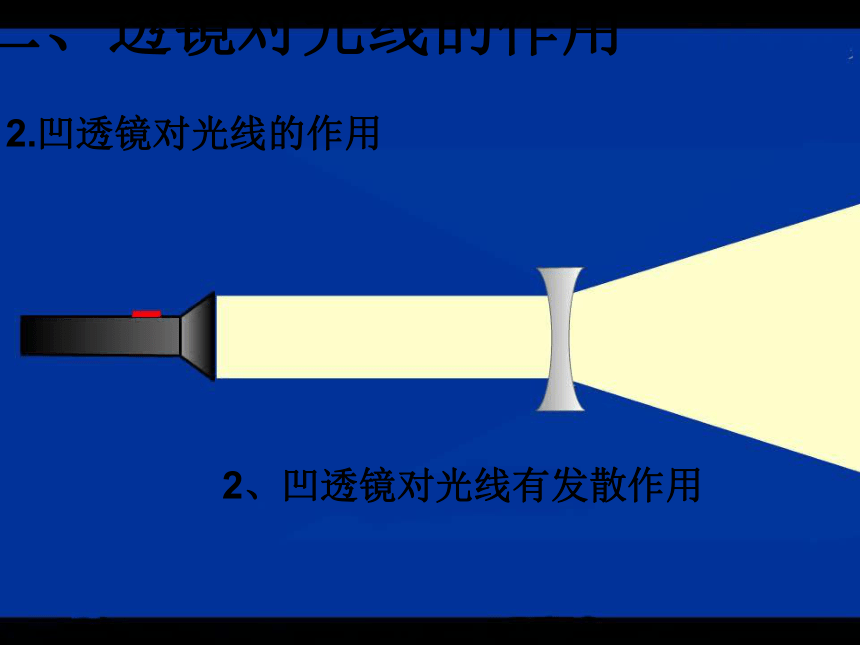

2、凹透镜对光线的作用
二、透镜对光线的作用
2、凹透镜对光线有发散作用
2.凹透镜对光线的作用
二、透镜对光线的作用

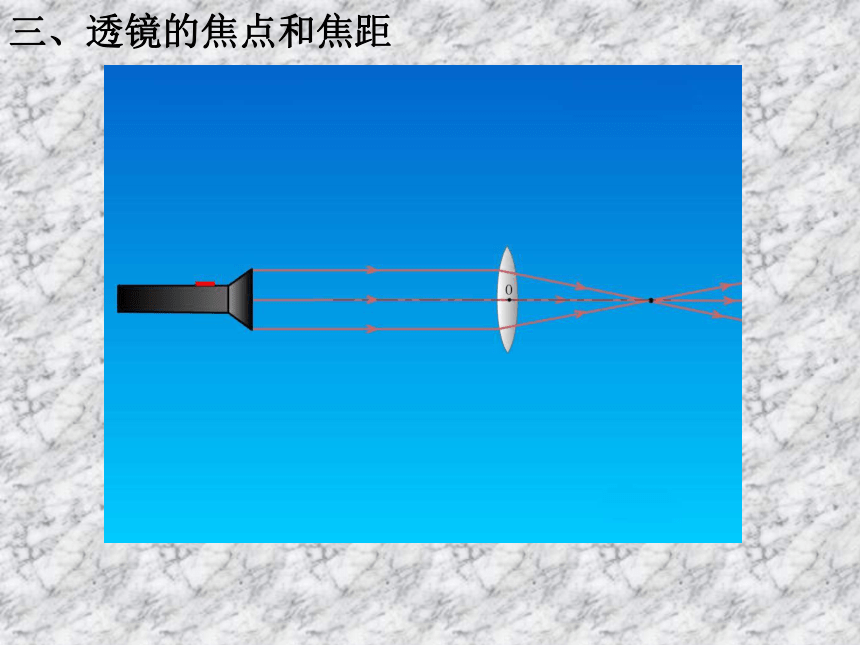

三、透镜的焦点和焦距
三、透镜的焦点和焦距

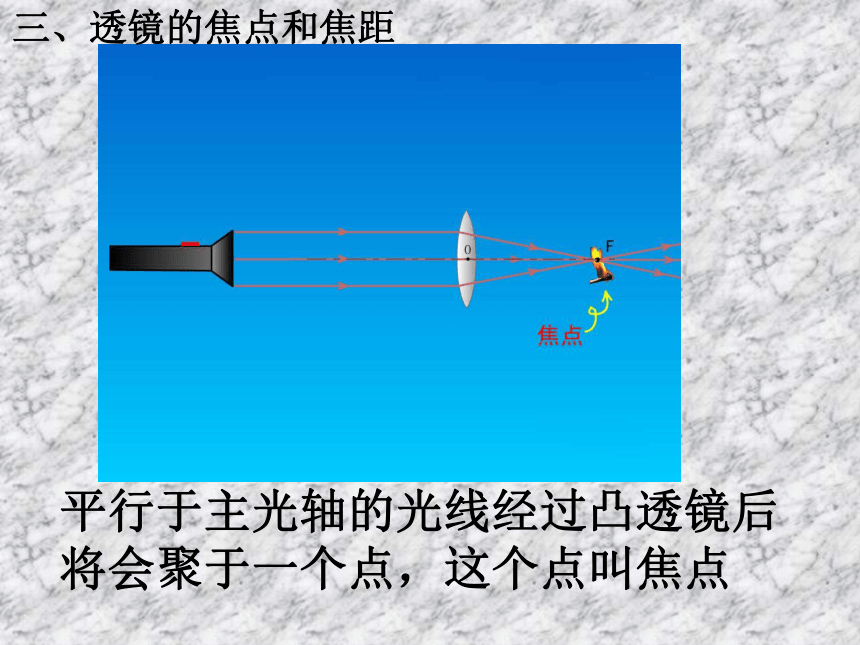

平行于主光轴的光线经过凸透镜后将会聚于一个点，这个点叫焦点
透镜的焦点和焦距
焦点到凸透镜中心的距离叫做焦距
三、透镜的焦点和焦距
将光路从右向左传播，发现光线也能会聚于焦点。
说明凸透镜有左右两个焦点
凹透镜如图：
F称为凹透镜的虚焦点，凹透镜有左右两个虚焦点。
f是虚焦点到凹透镜光心的距离，称为焦距。
怎样测量凸透镜的焦距？
太阳光聚焦法：
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
第5节 科学探究：凸透镜成像
3、先将蜡烛放在离凸透镜较远的地方，然后逐渐移向凸透镜，在移动的过程中，取若干个位置，调节光屏的位置，观察成像的情况。将实验结果填在表格中。


实验步骤：
1、把蜡烛、凸透镜、光屏依次放在光具座上
2、点燃蜡烛，使火焰、凸透镜和光屏的中心大致在同一高度
来，我们一起做实验
将实验数据填入下表
凸透镜的焦距f=___
物体到凸透镜的距离/cm 像的情况
倒立或正立 放大或缩小 实像或虚像




分析实验数据，总结凸透镜成像的规律。
实验结论：
倒立
缩小
实像
倒立
放大
实像
正立
放大
虚像
物体到凸透镜的距离/cm 像 的 情 况
倒立或正立 放大或缩小 实像或虚像
大于2倍焦距
在2倍焦距和焦距之间
小于焦距
利用凸透镜的这三种成像的特点，分别可以应用在哪些设备上？
思维发展：
照相机的构造
光圈环
快 门
闪光灯
镜 头
调焦环
仔细观察图。你看到照相机镜头是一个（ 　）镜，来自物体的光经过这个镜后会在胶卷上形成一个（ ）像。
照相机的工作原理图
凸透
倒立缩小的实
镜头
平面镜
投影片
幻灯机的工作原理图
观察图中投影仪镜头是一个（ 　　 ）镜。
凸透
　　把手中的凸透镜放在课本上适当的调整距离观察。
1、字是缩小的还是放大的？
2、字是正立的还是倒立的？
课堂反馈
1.下列不属于透镜在日常生活中应用的是（ ）。
A 照相机 B.放大镜 C.投影仪 D.潜望镜
2.照相机镜头相当于一个　　　　　　，来自物体的光经过照相机镜头后会聚在胶卷上，形成一个　　　　（“放大”或“缩小”）的像。
D
凸透镜
缩小
4.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了　　　镜的功能，形成了放大的　　　像，这是由于光的　　　现象的结果。
凸透
虚
折射
3.投影仪上有一个相当于　　　　的镜头，投影片上的图案通过它形成一个　　　（“放大” 、“缩小”或“等大”）的像。
凸透镜
放大
*
