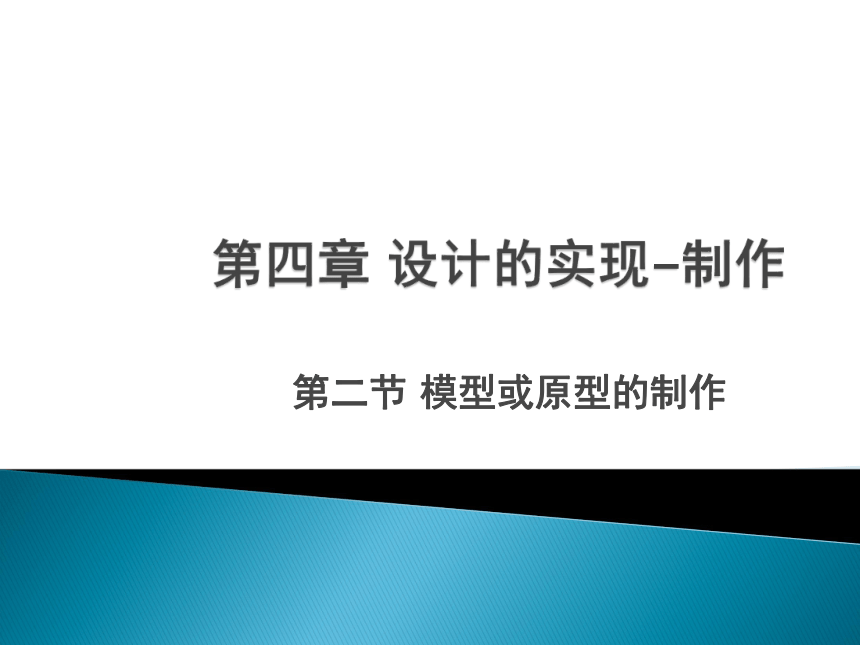

第二节 模型或原型的制作

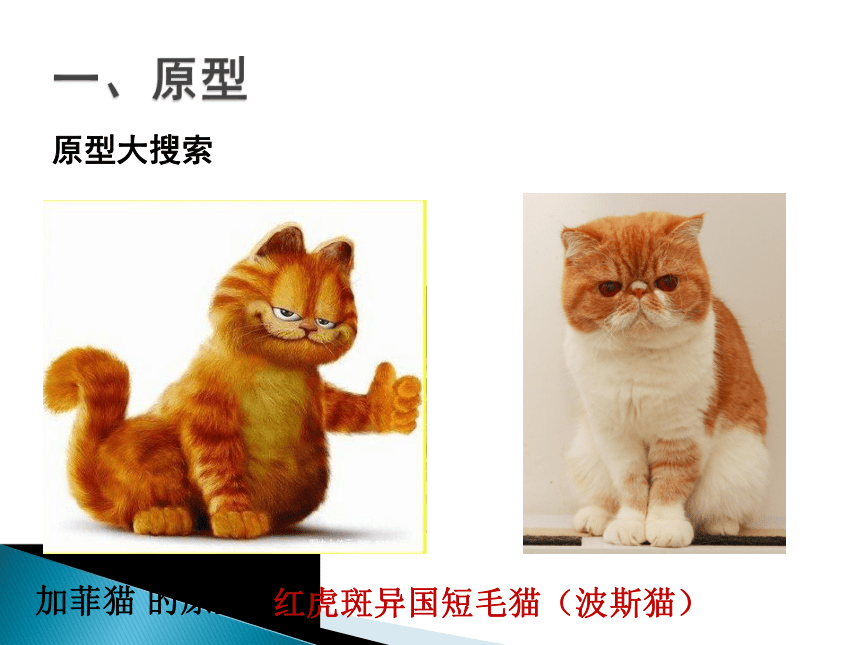

原型大搜索
的原型-
红虎斑异国短毛猫（波斯猫）
加菲猫

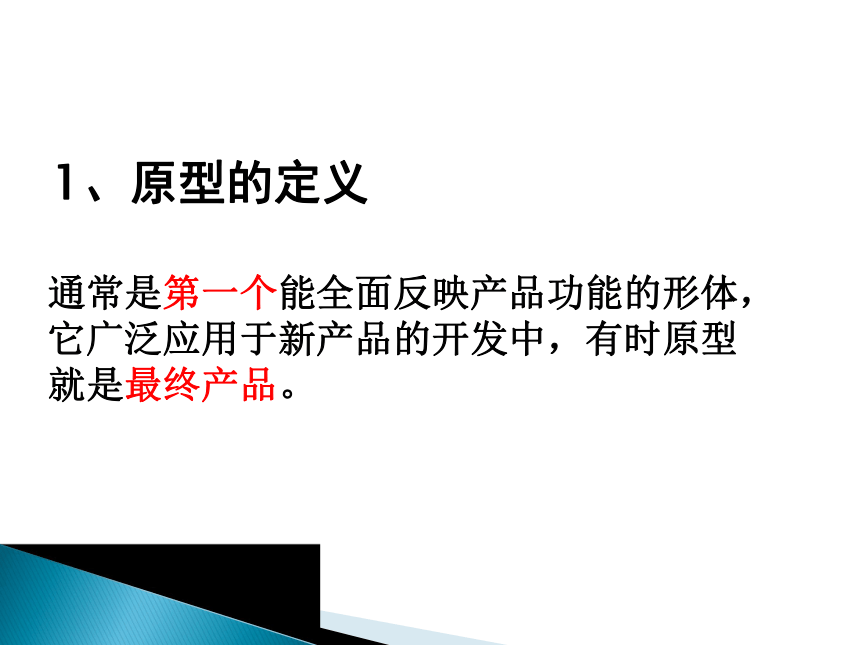

1、原型的定义



通常是第一个能全面反映产品功能的形体，
它广泛应用于新产品的开发中，有时原型
就是最终产品。

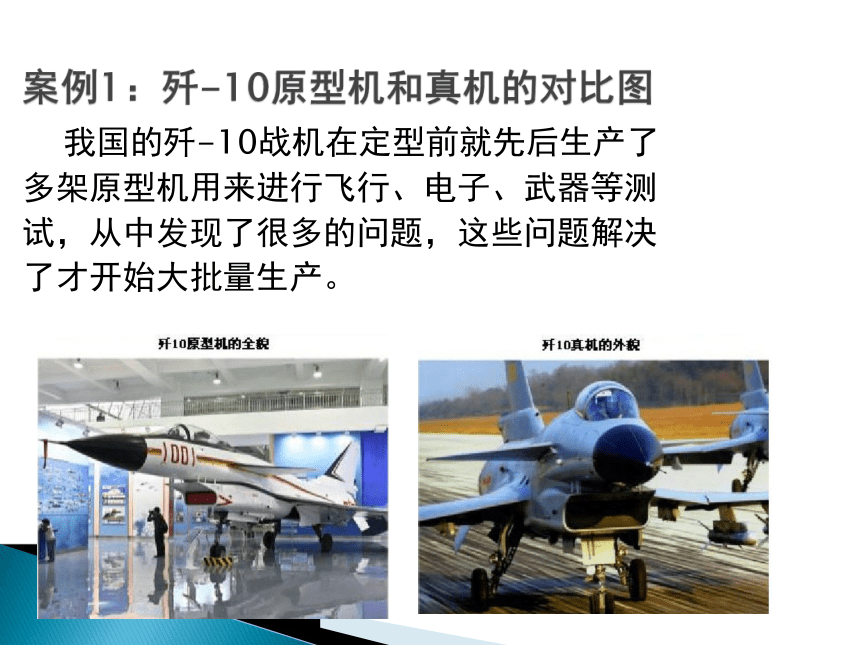

我国的歼-10战机在定型前就先后生产了
多架原型机用来进行飞行、电子、武器等测
试，从中发现了很多的问题，这些问题解决
了才开始大批量生产。
1851年，燃煤蒸汽机帆船客轮“大东方号”，在伦敦开始建造。由于“大东方号”船长为当时一般船的六倍，没有纵深那么长的船台来建造，所以采用侧面下水额横向船台建造。当1857年11月7日下水典礼那天，“大东方号”只侧滑行了3尺（1米）距离，再也不肯滑下水。“大东方号”集中了当时世界上最先进的各种动力设备，邀请了著名的造船专家，最终还是造成了首航失败。

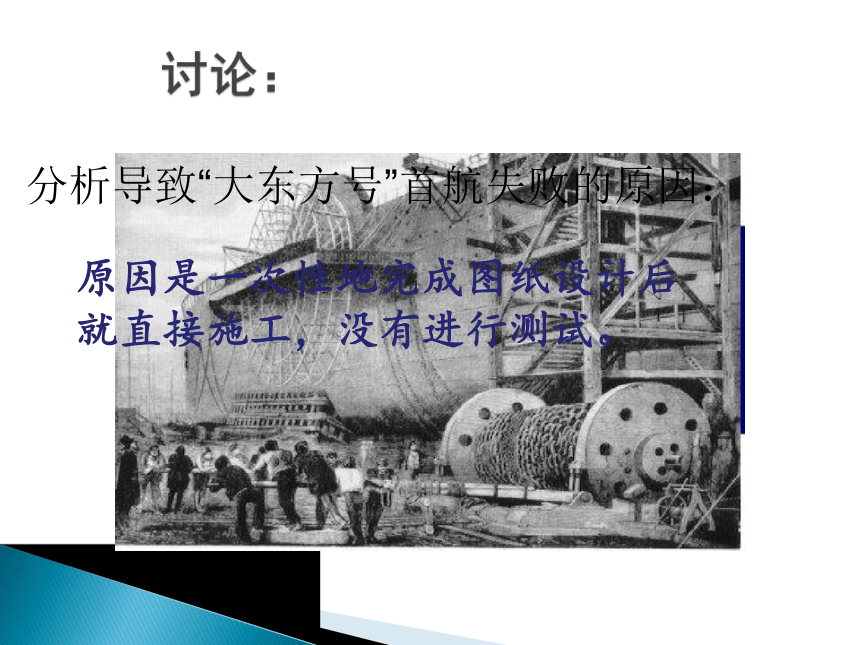

分析导致“大东方号”首航失败的原因：
原因是一次性地完成图纸设计后
就直接施工，没有进行测试。

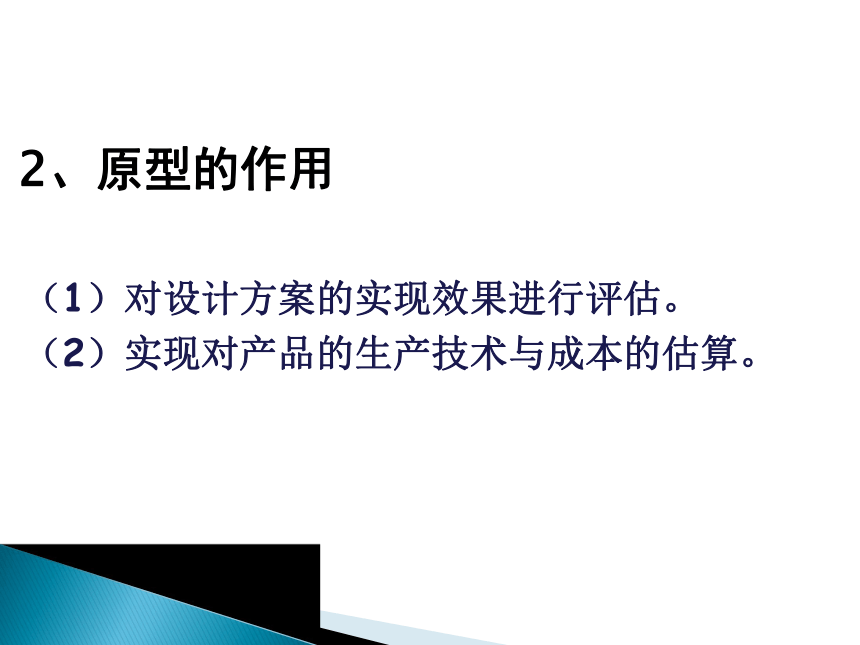

2、原型的作用

（1）对设计方案的实现效果进行评估。
（2）实现对产品的生产技术与成本的估算。

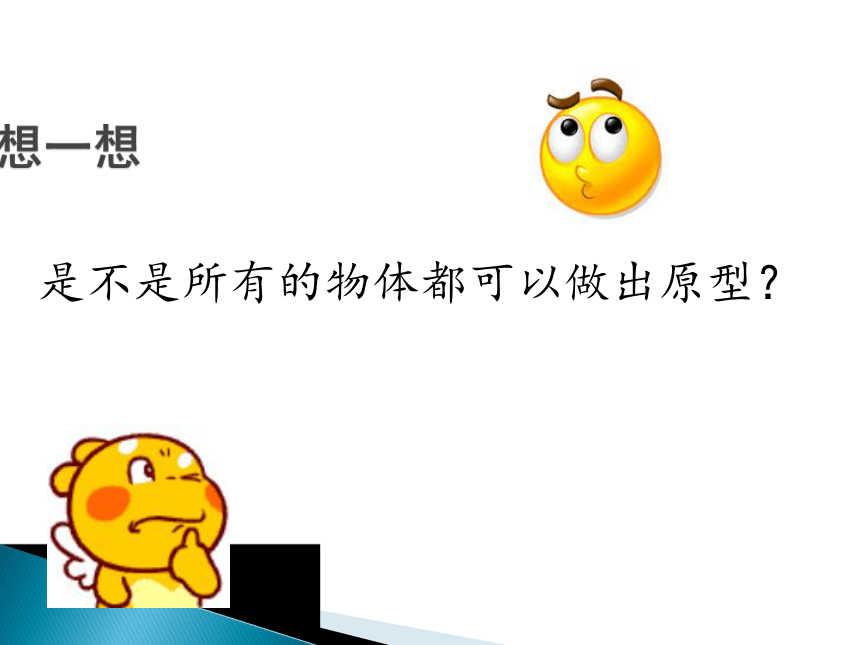

是不是所有的物体都可以做出原型？
原型
模型
1、模型的定义


根据实物、设计图样或构思，按比例、
生态或其他特征制成的与实物相似的一
种物体。
2002年4月1日，成功降落于内蒙古中部地区的“神舟”三号飞船舱盖被打开，阳光照在“模拟宇航员”的脸上。“模拟宇航员”再遨游太空数百万公里后安然无恙，这表明再“神舟”三号飞船上进行的“模拟人载荷”试验取得良好效果。
“模拟宇航员”会“呼吸”
能“排汗”，皮肤很软，就像
真人。
模拟人起到什么作用？
2、模型的作用


（1）使设计对象具体化
（2）帮助分析设计的可能性
小结：

原型和模型有什么相同和不同？
看
图
备
料
零件加工
总组装
零件组装
表面涂饰
模型制作材料一般有黏土，油泥，石膏，泡沫，
塑料，木材，纸材，金属材料等
（一）实验原理
火箭是利用内部燃料燃烧产生的高温高压气体从尾部喷出所产生的反冲力而前进的。而我们的冲天小火箭是靠向吸管内吹气时，气流对小火箭施加一个向前的冲力，从而使小火箭腾空而起。
冲天小火箭
1、备料
模型制作材料：
（1）硬卡纸
（2）白色泡沫纸
（3）吸管
（4）双面胶
（5）剪刀
（6）度量工具（直尺，量角器等）

2、零部件制作

（1）火箭头的制作
1.从有色卡纸上剪下一片扇形小纸片。
2.在扇形纸片的一条边粘一条双面胶
3.将扇形纸片卷成一个圆锥，并用
双面胶将其粘牢
4.从有色卡纸上剪下一片长条形
小纸片。
5.将长条形纸片卷成一个圆筒，并可以
放入前面做得圆锥。
6.用双面胶将圆锥和圆筒连接起来。
7.从白色泡沫板上剪4个长条形小块
8.从黄色卡纸上剪4片梯形泡沫片。
9.用双面胶将泡沫条、卡纸片间隔固定在
圆筒尾部，注意均匀分布。
10.将一根吸管从圆筒尾部插入圆筒中，用嘴用力一吹，
小火箭就会腾空而起。
使用纸工工具时一定要注意安全：
1.不要用手触摸剪刀、美工刀的刀刃
2.把刀具传递给同学时，刀锋不要对着别人
3.用刀沿着手指紧压的直尺刻画时，手指应与尺的外缘保持一定距离，以防划破手指。
1、备料
2、剪接，制作零部件
3、组装、调试
4、总装配
1、看图备料
2、零部件加工
3、部件组装
4、总装配
5、表面涂饰
