人教版九年级第二十章电与磁
第四节 电动机
1

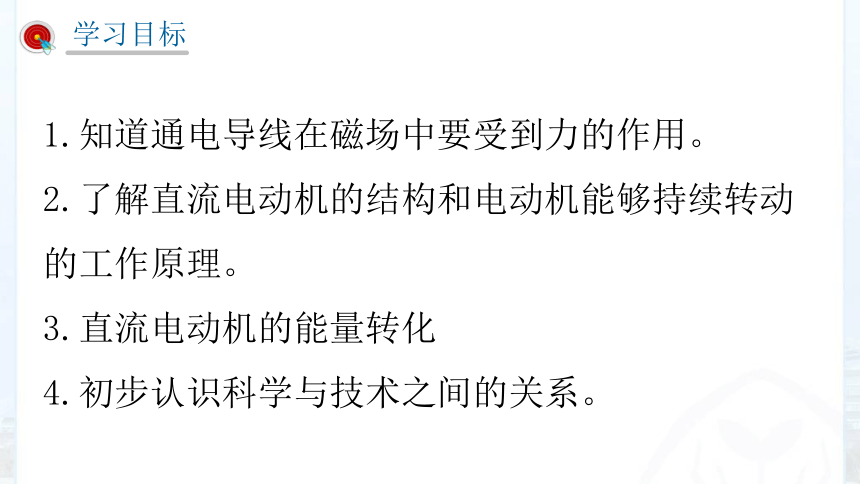

学习目标
1.知道通电导线在磁场中要受到力的作用。
2.了解直流电动机的结构和电动机能够持续转动的工作原理。
3.直流电动机的能量转化
4.初步认识科学与技术之间的关系。

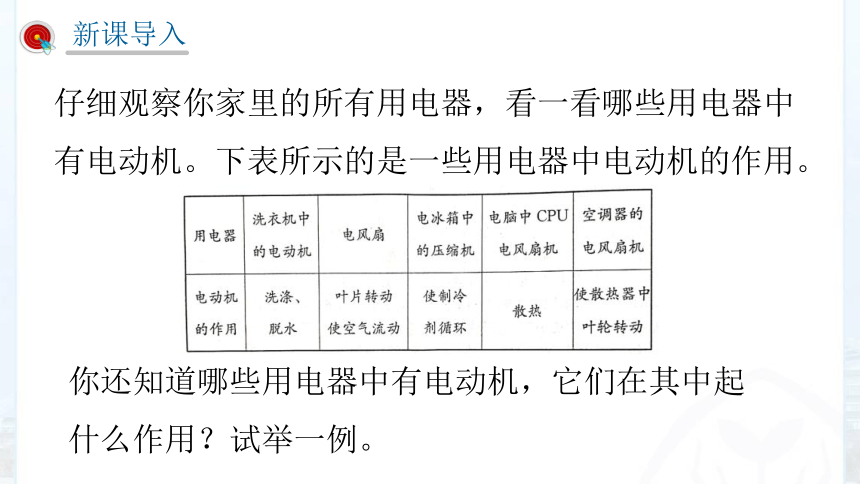

仔细观察你家里的所有用电器，看一看哪些用电器中有电动机。下表所示的是一些用电器中电动机的作用。
你还知道哪些用电器中有电动机，它们在其中起
什么作用？试举一例。
1

新课导入
生活中带电动机的电器


S


N

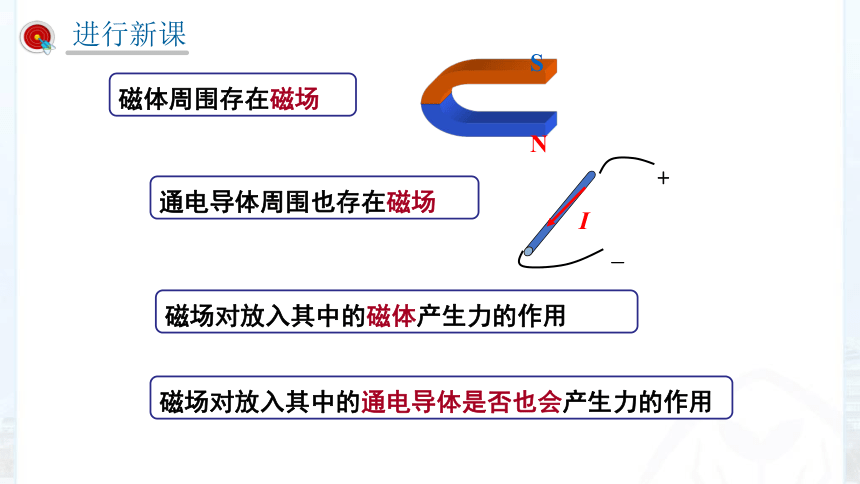

磁体周围存在磁场


I


+
_
通电导体周围也存在磁场
磁场对放入其中的磁体产生力的作用
磁场对放入其中的通电导体是否也会产生力的作用
1

进行新课

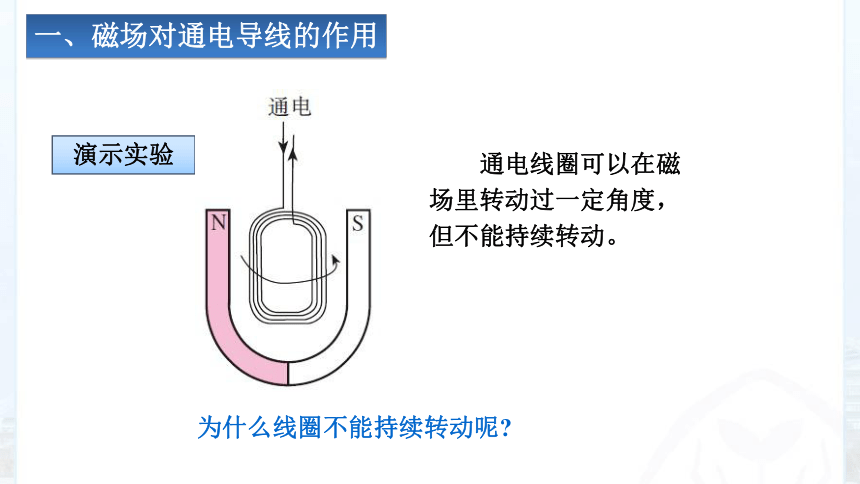

　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。
　　为什么线圈不能持续转动呢?

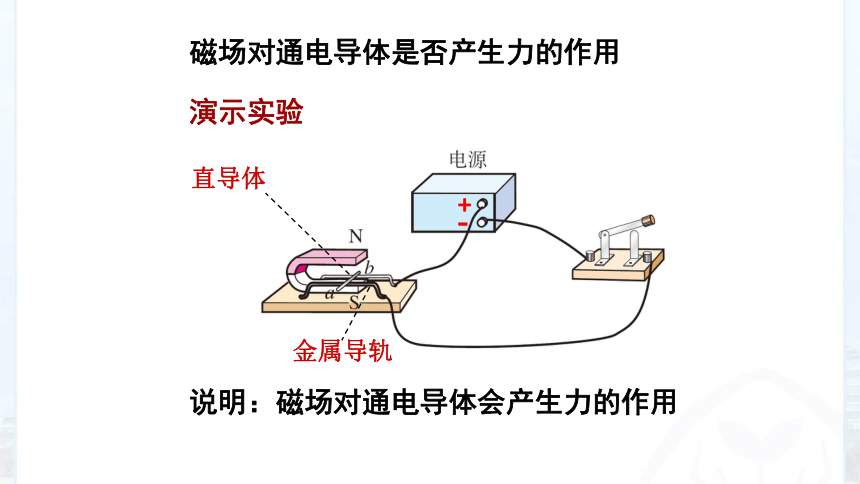

演示实验
一、磁场对通电导线的作用

金属导轨
直导体

+
-
磁场对通电导体是否产生力的作用
说明：磁场对通电导体会产生力的作用
演示实验

金属导轨
直导体

+
-

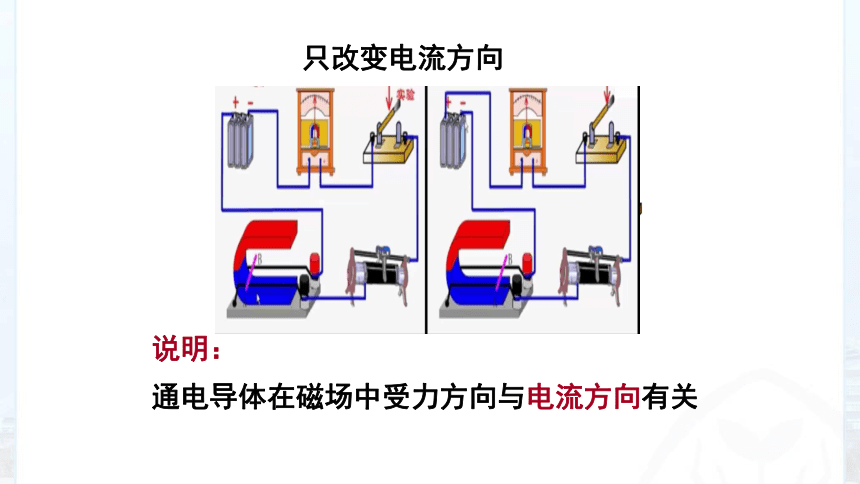

只改变电流方向
说明：
通电导体在磁场中受力方向与电流方向有关

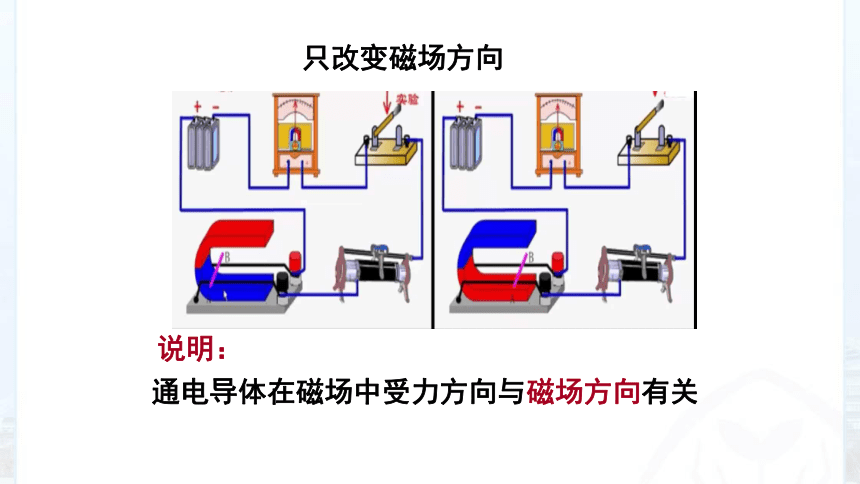

金属导轨
直导体

+
-
说明：
通电导体在磁场中受力方向与磁场方向有关
只改变磁场方向

金属导轨
直导体

+
-
通电导体在磁场中受力方向与电流方向和磁场方向有关。
通电线圈在磁场里受力发生转动
　　当线圈的平面与磁场垂直时， ab受力向上，cd受力向下，通电线圈由于惯性，线圈还会继续转动，但ab受力仍然向上，cd受力仍然向下，通电线圈会反向转回，最后线圈会停在这个位置，这个位置叫平衡位置。
仿真实验
www.themegallery.com
甲
乙
丙
丁
www.themegallery.com
E、F是换向器（两个半圆铜环）：
作用：当线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈一直转动下去。
A、B是电刷
作用：与半环接触，使电源和线圈组成闭合电路。
定子和转子
二、电动机的基本构造
换向器：通过换向器可以使线圈中电流每半周改变一次。
两个
铜半环
电刷

换向器
电动机原理
通电线圈在磁场里受力发生转动。
通电导体在磁场里受到力的作用。
电动机能量转化：电能转化为机械能。
实际电动机
1、电动机种类：
直流电动机
交流电动机
构造简单、控制方便、体积小、
效率高、功率可大可小
2、电动机优点：
1

课堂小结
1.今天我学到些什么知识？

2.我掌握了哪些研究方法？

3.我还存在的疑惑是什么？
甲
乙
丙
丁
1、根据甲图通电导体的受力方向，画出乙、丙、丁三个图的受力方向。 表示电流流进去， 表示电流流出来。



1

课堂练习
2.(2018广东深圳)我国航母舰载机起飞将采用自行研制的电磁弹射器。电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车的导体有强电流通过时,就可以受到强大的推力。下列各图中与弹射车工作原理一致的是?(　　)
A
3.(2018云南昆明)在探究“电动机为什么会转动”的实验中:
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,那么通电导体周围也存在　　　????,磁体会对通电导体产生力的作用吗? _____________
(2)如图所示,将一根导体ab置于蹄形磁铁的两极之间,未闭合开关前,导体　　　????,闭合开关后,导体　????????,说明磁场对　　????导体有力的作用。
答案:(1)磁场 会 　
(2)静止　运动　通电　
1

课后作业
1、练习册基础达标训练题。
2、教材后动手动脑学物理。
