第4节 电流的测量 课件(32张PPT)

(共32张PPT)
学习新知
检测反馈
第4节
电流的测量
第十五章
电流和电路
问题思考
2.用两节干电池作电源,使小灯泡发光,观察小灯泡的亮度,如图乙所示.
问题：比较前后两次小灯泡的发光情况,你认为通过小灯泡的电流哪次更大些
【演示实验】
1.用一节干电池作电源,把小灯泡接入电路中,闭合开关,观察小灯泡的亮度,如图甲所示.
一、怎样表示电流的强弱
1.电流：表示电流强弱的物理量，符号I（单位时间内通过导体横截面的电荷量.I=Q／t)
2.单位：安培，符号A
还有毫安(mA)、微安（ A）
3.电流单位换算关系：
1A＝1000mA
1mA＝1000 A
安培
电滋学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
小资料
练一练
8安培=
毫安=
微安
28毫安=
微安=
安培
800微安=
毫安=
安培
8
×
103
8
×
106
2.8
×
104
2.8×10-2
0.8
8
×
10-4
常见的电流
计算器中电源的电流
约100μA
半导体收音机电源的电流
约50mA
手电筒中的电流
约200mA
家庭节能灯中的电流
约0.1A
家用电冰箱的电流
约1A
家用空调器的电流
约5A
雷电电流
可达2×105A

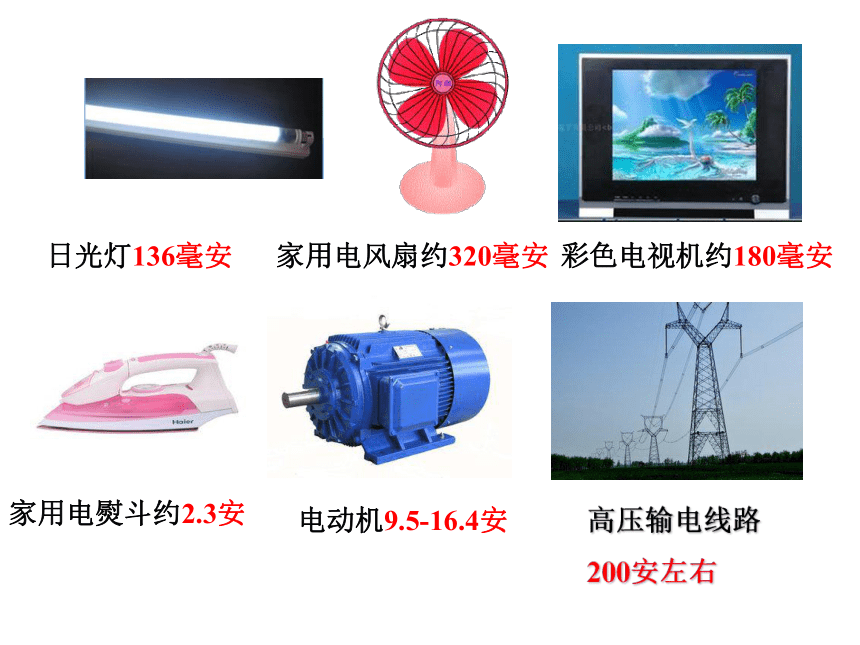

家用电熨斗约2.3安
电动机9.5-16.4安
日光灯136毫安
高压输电线路
200安左右
彩色电视机约180毫安
家用电风扇约320毫安
怎样知道电路中电流的强弱呢？
可以用电流表直接测量电路中电流的强弱
下面我们来看电流表的结构有那些？
二、电流的测量

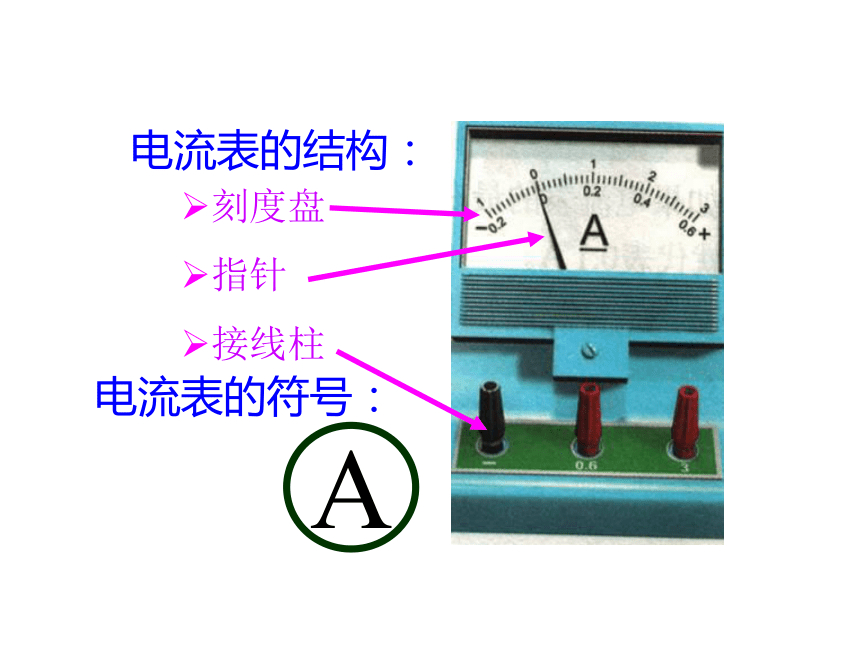

刻度盘
指针
接线柱
电流表的结构：
A
电流表的符号：
A
电流表的符号：

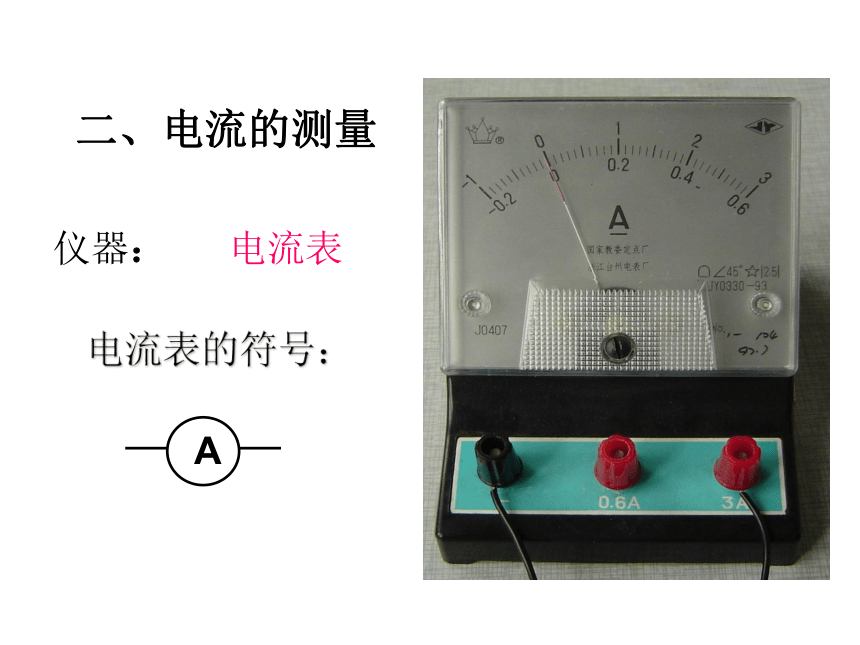

二、电流的测量
仪器：
电流表
看一看
1.电流表有
个接线柱。
2.刻度盘上有
排刻度。
选标有“－”和“3”的接线柱：量程为
，分度为值
。
选标有“－”和“0.6”的接线柱：量程为
分度值为
。
旋转螺丝调零
想一想
阅读课本后回答。
3.三个接线柱是否都要接入电路？
4.读数时应该读哪一排数字？
三
两
0
～
0.6A
0.02A
0
～
3A
0.1A

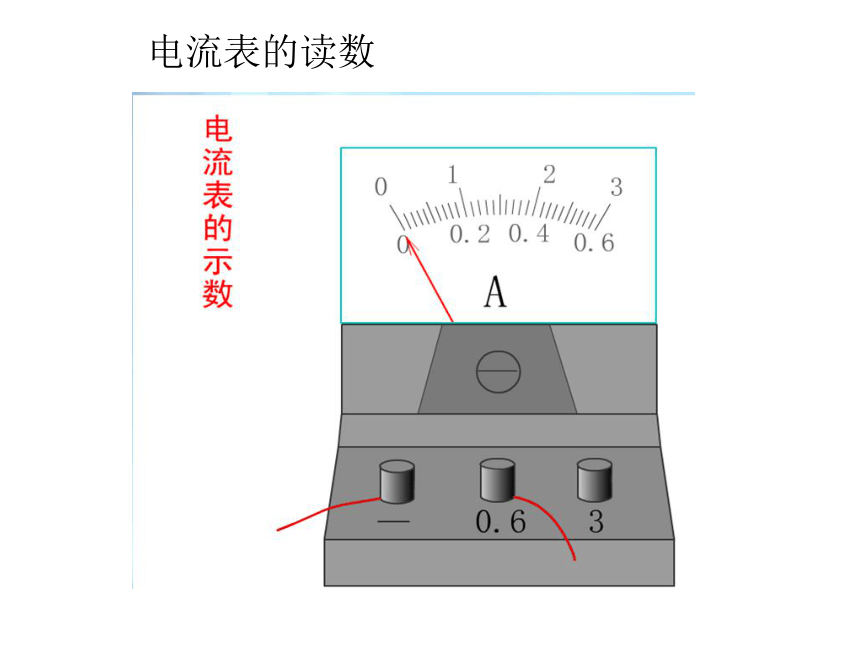

电流表的读数
①被测电流应从电流表的“+”
接线柱进入,从“-”接线柱流出。
思考：如果接线柱接反会怎样？
指针反偏
电流表的正确使用
②确认电流表量程，选择合适的量程接入电路。
三个接线柱：两红（+）一黑（-）
两个量程：0～0.6A
0～3A
思考：选择的量程过大会怎样？量程过小会怎样？
指针偏转太小，读数不准确
指针偏转超出量程，容易被打弯，损坏电流表
③若不能预先估计被测用电器电流大小情况。
试触结果的电流值在小量程范围内，改接小量程；
若超出大量程满偏刻度，换量程更大的电流表。
要选用大量程试触！
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。
1.指针反向偏转：（指针偏向最左边）
答：可能是正、负接线柱接反，应改接。
2.指针正向偏转过大：（指针偏向最右边）
答：这是量程选择偏小，应改接较大量程。
想一想
3.指针偏转过小：
答：这是量程选择偏大，应改接较小量程。
④电流表与被测用电器串联。
A
+
-
电流表连接举例：
绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！电流表将很快烧坏
错误的接法1：
×
错误的接法2：
×
错误的接法3：
×
错误的接法4：
×
电流表在使用时应遵守的规则
第一、电流必须从“+”接线柱流入，从“-”接线柱流出电流表。
第二、所测电流不要超过电流表的量程。（注意：如果预先不知道所测电流的大小，要用“试触法”试触选择合适的量程）
第三、电流表必须和被测用电器串联。
第四、任何情况下都不能使电流表直接连到电源的两极上。
表示电流强弱的物理量，用I表示。
电流
定义：
概念
安培，简称安，用A表示。
单位：
仪器：
连接方法
电流正进负出
串联在电路中
测量
电流表
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA
）
读数
:注意量程和分度值。
1.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来,这是因为(　)
A.电流太大,会损坏电源
B.电流太大,要损坏用电器
C.电流太小,用电器不能工作
D.电流太大,会损坏电源和用电器
A
检测反馈
解析:用导线把电源的正、负两极直接连接起来,会造成电源短路,电路电流很大,可能损坏电源,所以在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来.故选A.
2.在如图所示的几种电路中,电流表只测量灯泡L2中电流的是
(　　)
B
解析:由A图可知,电流表串联在干路中,测干路电流,A错误;由B图可知,电流表串联在L2支路中,测L2电流,B正确;由C图可知,两灯泡并联,电流表串联在干路中,测干路电流,C错误;由D图可知,两灯泡串联,电流表串联在电路中,测通过两灯泡的电流,D错误.故选B.
3.小明同学在使用电流表测电流时,他发现表针是向左边偏转的,则这是因为电流表的正、负接线柱　　　　.电路连接正确后,他测得的电流(如图所示)是　　　　A.
接反了
0.2
解析:如果电流表指针向左偏转,则电流从电流表的负接线柱流入,从电流表的正接线柱流出,这是电流表的正、负接线柱接反造成的.当选择0~0.6
A量程时,指针指在0.2处,说明测得的电流是0.2
A.
4.如图所示是实验室中常见的一种仪表的示意图,请你写出从图中得到的三条信息:
(1)　　　　　
　;
;
(3)　　　　　
　　.
这是一个电流表
电流表选择的量程是0～3
A
电流表的示数为1.5
A
解析:通过表盘上的“A”标志可知,这是一个电流表;根据接线柱确定电流表选择的量程是0~3
A;电流表使用量程的分度值为0.1
A,则电流表的示数为1.5
A.
