九年级全册第十六章 电压电阻第3节电阻（22张PPT）

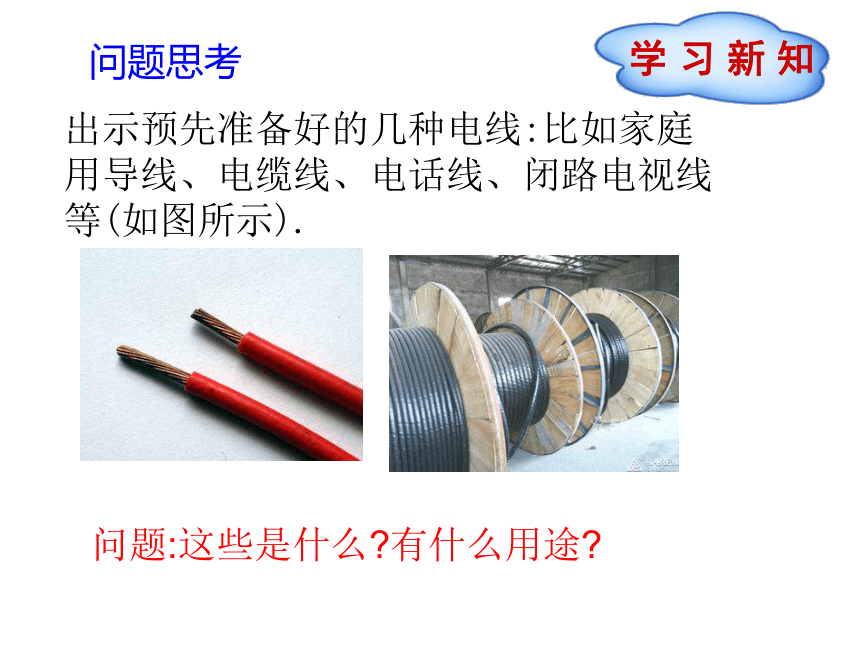

课件22张PPT。第十六章 电压 电阻第3节 电 阻问题思考出示预先准备好的几种电线:比如家庭
用导线、电缆线、电话线、闭路电视线
等(如图所示).
问题:这些是什么?有什么用途?一、电阻情景1:

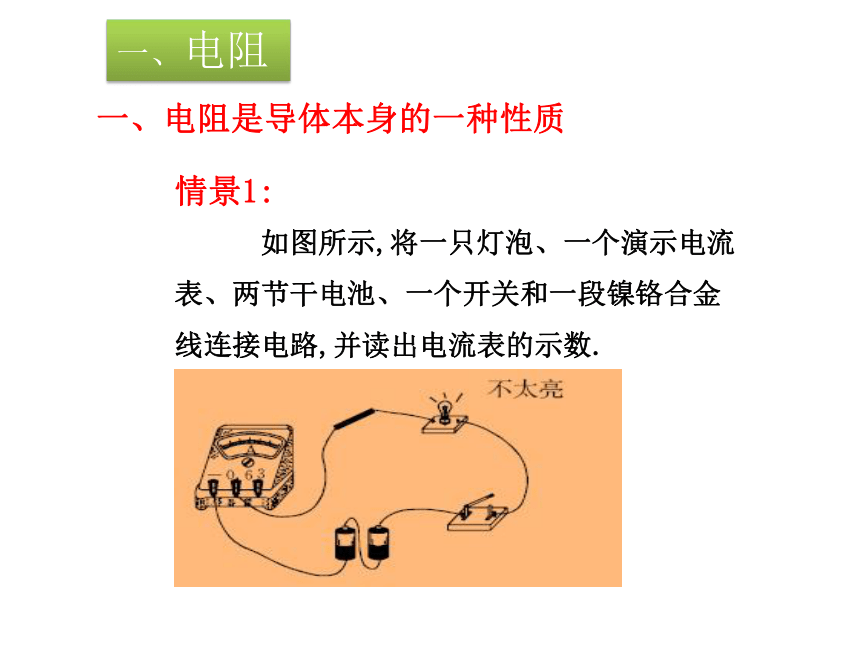

如图所示,将一只灯泡、一个演示电流表、两节干电池、一个开关和一段镍铬合金线连接电路,并读出电流表的示数.一、电阻是导体本身的一种性质情景2:

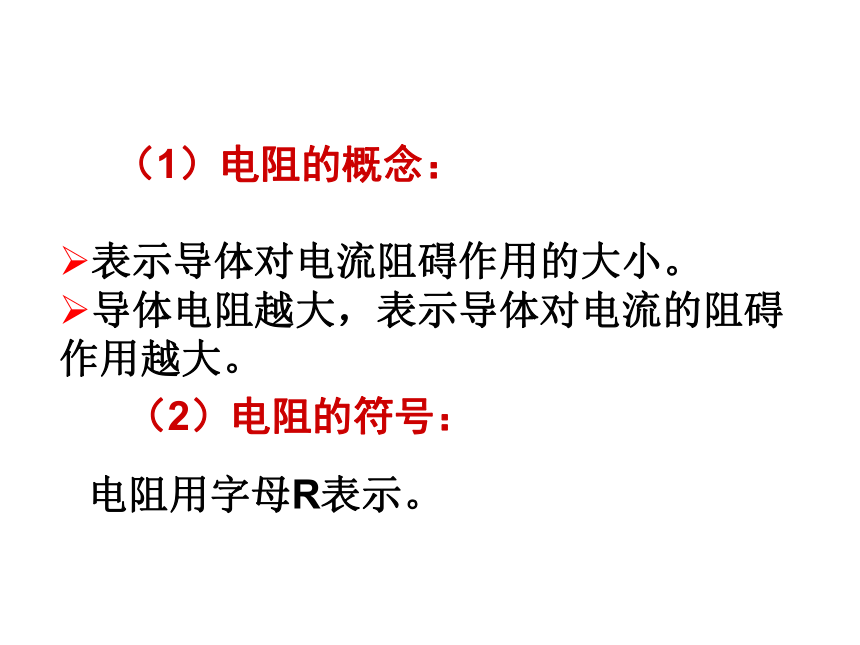

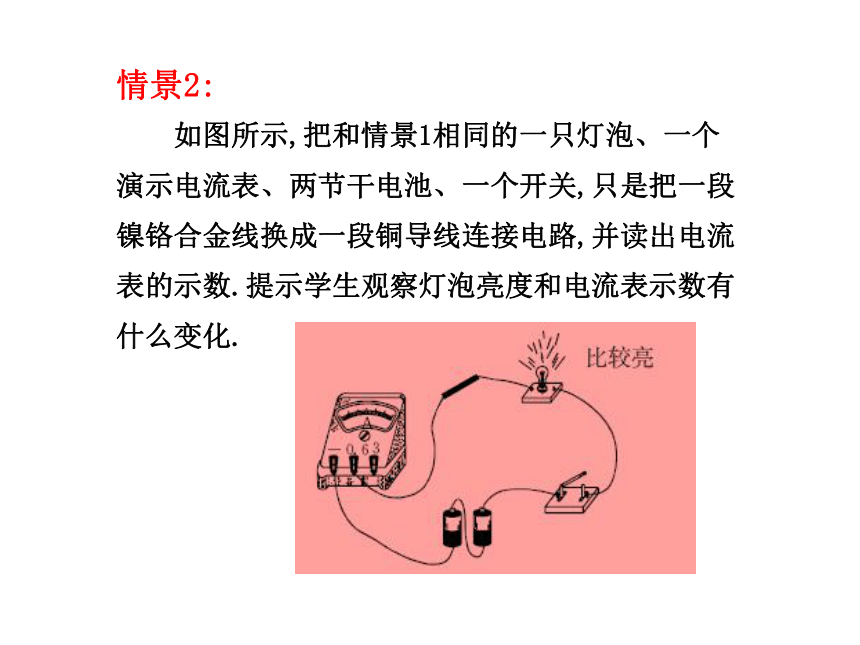

如图所示,把和情景1相同的一只灯泡、一个演示电流表、两节干电池、一个开关,只是把一段镍铬合金线换成一段铜导线连接电路,并读出电流表的示数.提示学生观察灯泡亮度和电流表示数有什么变化. （1）电阻的概念：
表示导体对电流阻碍作用的大小。

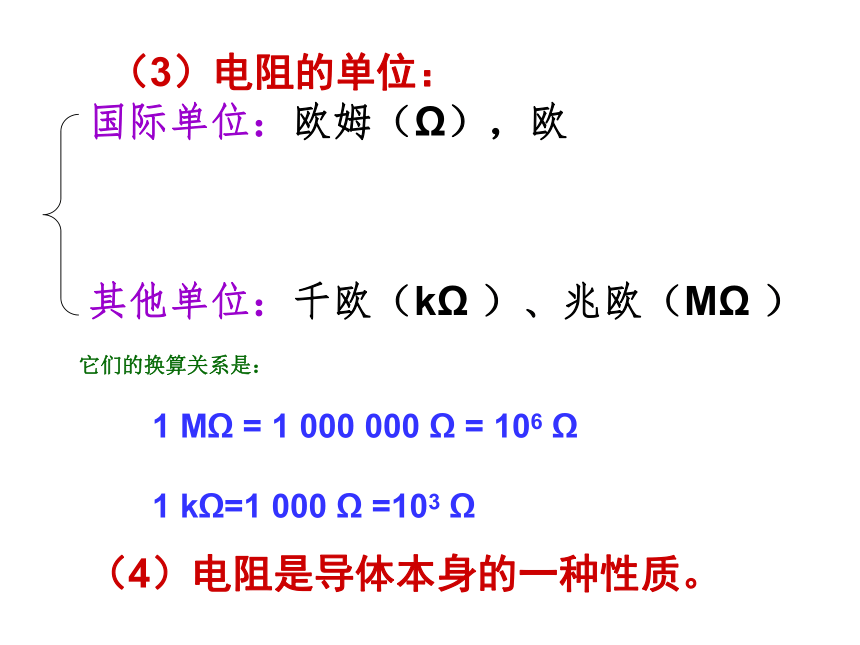

导体电阻越大，表示导体对电流的阻碍作用越大。 （2）电阻的符号：电阻用字母R表示。（3）电阻的单位：国际单位：欧姆（Ω），欧其他单位：千欧（kΩ ）、兆欧（MΩ ）1 M? = 1 000 000 ? = 106 ?

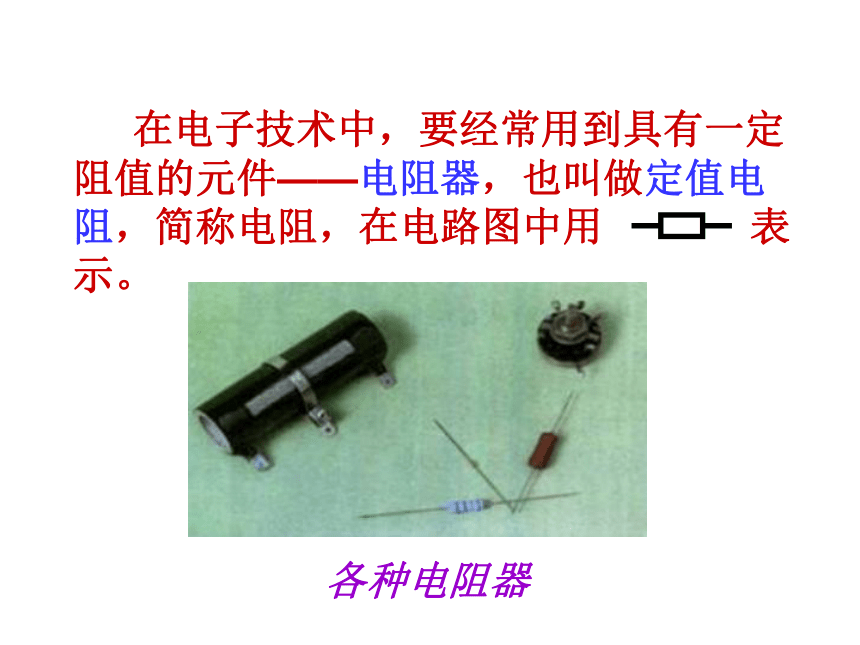

1 k?=1 000 ? =103 ?它们的换算关系是：（4）电阻是导体本身的一种性质。 在电子技术中，要经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用 表示。各种电阻器导体对电流的阻碍作用小。

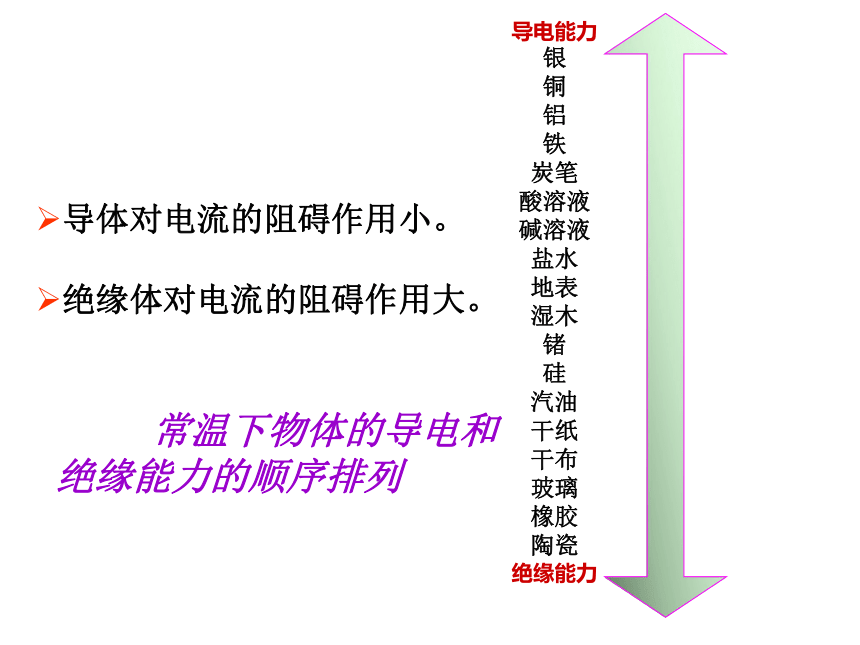

绝缘体对电流的阻碍作用大。导电能力
银
铜
铝
铁
炭笔
酸溶液
碱溶液
盐水
地表
湿木
锗
硅
汽油
干纸
干布
玻璃
橡胶
陶瓷

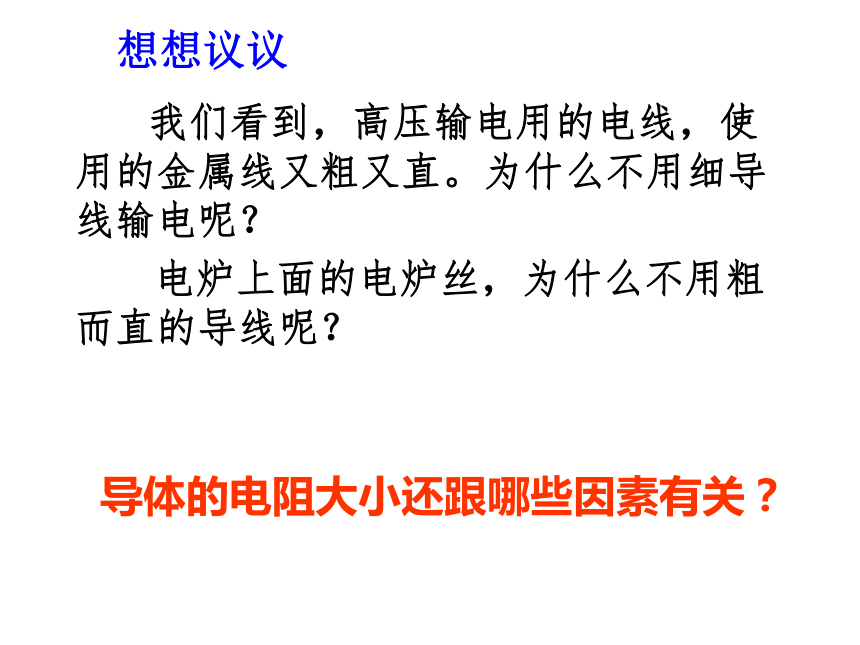

绝缘能力 常温下物体的导电和绝缘能力的顺序排列 我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？
电炉上面的电炉丝，为什么不用粗而直的导线呢？导体的电阻大小还跟哪些因素有关？想想议议（1）实验1：
看这个实验想一想电阻大小跟什么有关呢？电阻的大小跟物体的材料有关。二、影响电阻的因素 我们选用相同材料制作的导体，仍用前面的实验装置研究。 （2）实验2：较长的导线中电流小；
导体的电阻跟它的长度有关；
导线越长，电阻越大。实验
结果：（3）实验3：较细的导线中电流小；
导体的电阻跟它的横截面积有关；
导线横截面积越小，电阻越大。实验
结果：温度也影响电阻
电阻还跟温度有关。对大多数导体来说，温度越高，电阻导体越大。但也有少数导体，电阻随温度的升高而减小。（4）实验4：
把铁丝线圈(或日光灯管的灯丝)按图接入电路,用酒精灯缓慢地对铁丝加热,观察加热前后,电流表的示数有什么变化.实验结论导体的电阻决定于它本身的材料、长度、横截面积和温度，与其他因素无关。所以说，电阻是导体本身的一种性质。 越长 电阻越大
越短 电阻越小横截面积越大 电阻越小
越小 电阻越大 材料 不同物体导电能力不同 长度（5）方法介绍 像前面这种方法， 物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫 控制变量法。1.电阻:导体对电流的阻碍作用叫电阻.符号为R.
2.电阻的单位和换算:
(1)电阻的单位:欧姆,符号为Ω;
(2)1 MΩ=103kΩ;1 kΩ=103Ω.4.影响电阻大小的因素:长度、横截面积、材料和温度.
5.半导体及超导:光敏电阻、热敏电阻等.3.电阻在电路图中的符号: 1.把一段导体均匀拉长后,它的电阻将( 　)
A.变大 　 B.不变　
C.变小　 D.无法确定A解析:在导体材料和横截面积一定时,导体越长,电阻越大;材料和长度一定时横截面积越小电阻越大.所以导体被拉长后由于长度变大、横截面积变小,所以电阻变大.故选A.2.关于导体的电阻(不考虑温度的影响),下列说法中正确的是 (　　)
