安全用电
第十九章 第３节
　　● 了解安全用电知识，有安全用电的意识。
　　● 了解常见的触电事故和正确的处理方法
　　
学习目标：
学习重难点：
● 重点：了解电压高低、电阻大小对用电安全的影响。
● 难点：常见的触电事故
你见过这些标志吗？在那些地方见过？

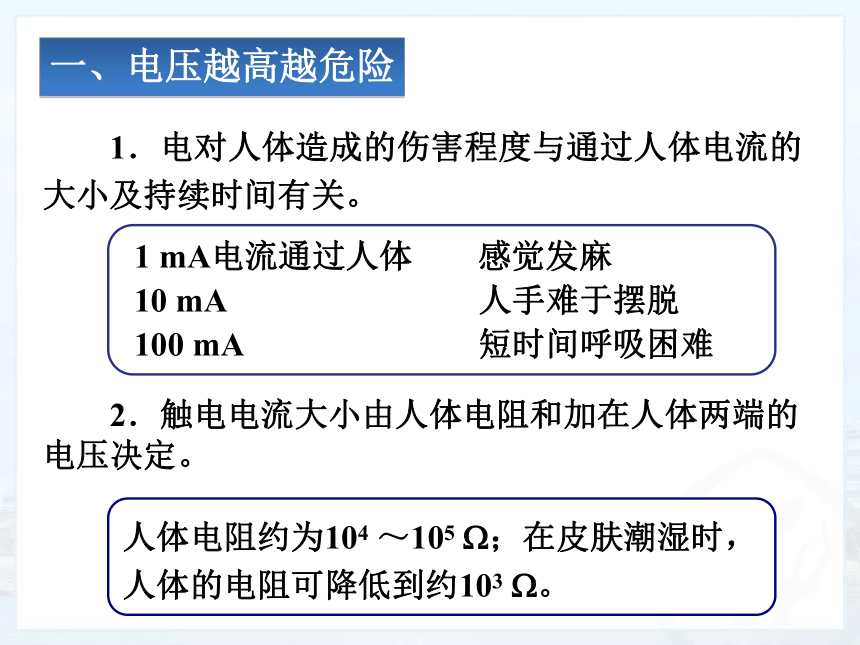

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险

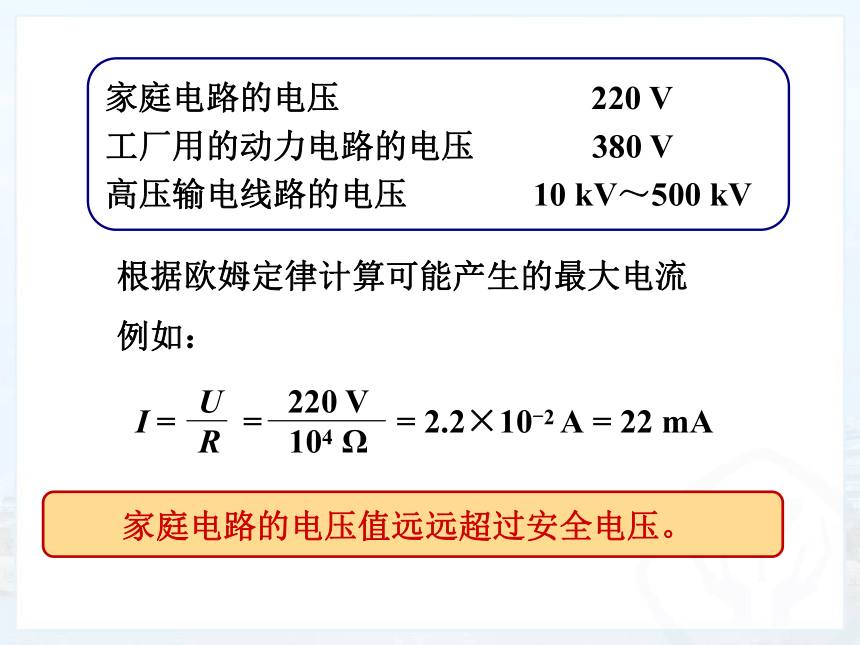

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。

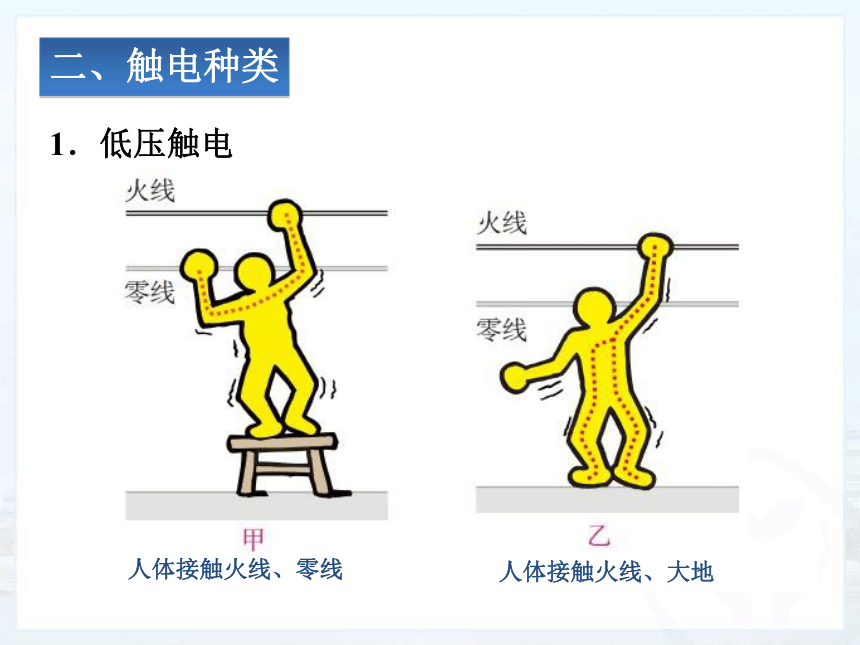

人体接触火线、零线
人体接触火线、大地
1．低压触电
二、触电种类

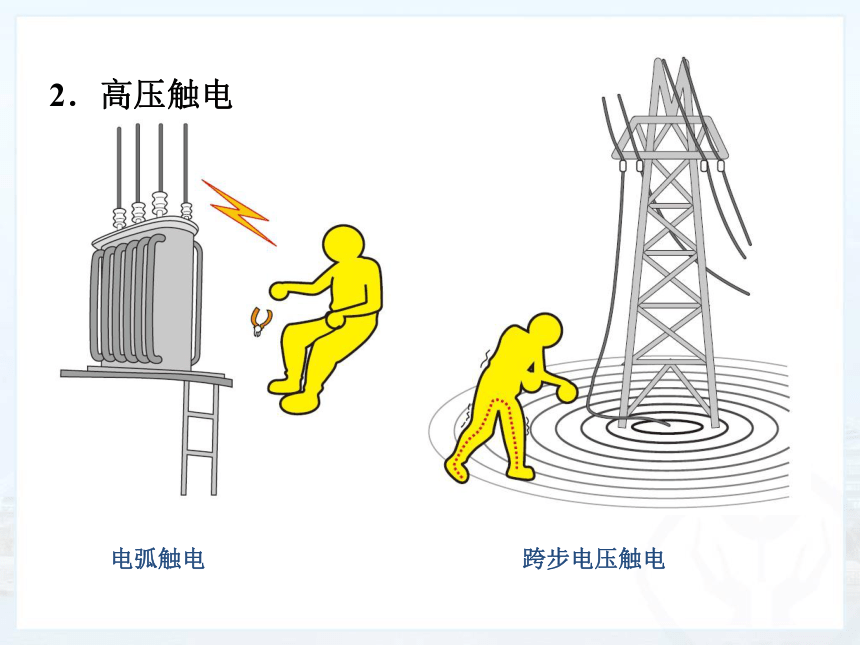

跨步电压触电
电弧触电
2．高压触电

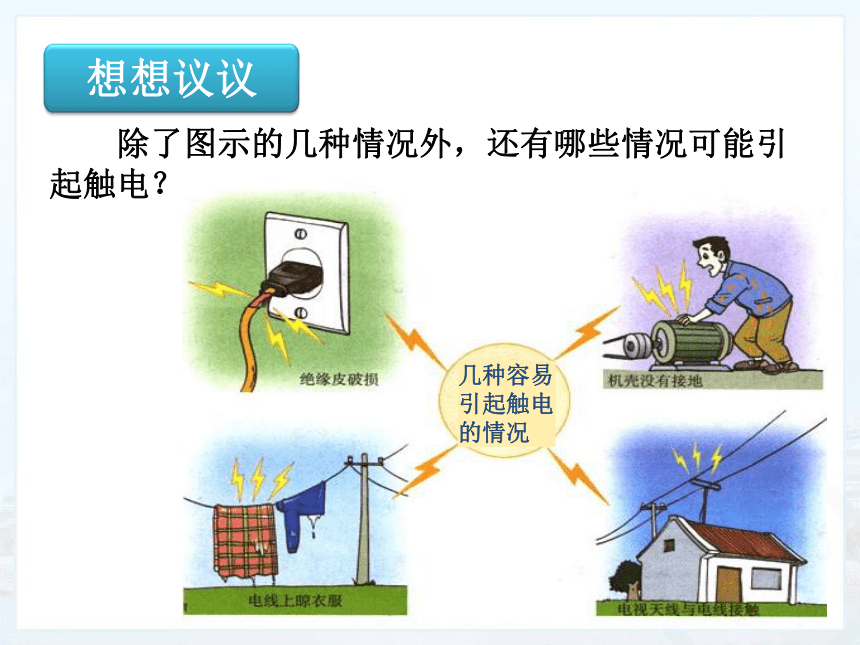

　　除了图示的几种情况外，还有哪些情况可能引起触电？


1．家庭电路中防止触电措施
三、安全用电原则
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
3．触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
雷电是大气中一种剧烈的放电现象
四、注意防雷
为什么要防雷？要怎么防雷？
现代建筑上的避雷针
高压输电铁塔上的防雷导线
　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
3．急救措施
2．安全用电原则
1．触电类型
1．下列处理用电事故的措施中，正确的是(??? )
A．有金属外壳的家用电器如果没有接地，其外壳一定要接地
?B．电器失火时，先用泡沫灭火器灭火，再切断电源
C．空气开关跳闸时，应立即使空气开关复位，再进行检修
D．遇到有人触电时，先直接将人拉开进行抢救，后切断电源
?
达标测试：
A
2．发现有人触电后，应采取的正确措施是（????）
?
A．赶快把触电人拉离电源??
B．赶快去喊电工来处理
? C．赶快用剪刀剪断电源线
? D．赶快用绝缘物体使人脱离电线
?
达标测试：
D
3．下列做法符合安全用电要求的是（????）
?
A．不能用湿抹布擦正在工作的微波炉
B．家庭电路中保险丝可用铜丝代替
C．家庭电路中的插座与用电器是串联的
?D．只要钓鱼竿碰不到高压线，就可以在高压线下钓鱼
达标测试：
A
达标测试：
4．如图3所示，符合安全用电原则的做法是(??? )
C
5．如图2所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，假设将上、下两条裸露导线分别接在照明电路的火线和零线上，那么一定会触电的是(??? )
?

图2
?
A．甲???B．乙、丙???? C．甲、? ?D．甲、乙、丙
达标测试：
C
　11．(2014.玉林）户外遇到雷雨天气时，以下做法正确的是（????）
?
A．躲在大树下避雨
? B．冒雨在运动场上踢球
? C．不使用手机通话
? D．撑着金属杆的雨伞在户外行走
?
达标测试：
C
7．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是?_____（选填“导体”或“绝缘体”），使电路发生??? ? 路，导致空气开关跳闸。当有人触电时__________（选填“能”或“不能”）用潮湿的木棒去挑开电线。
达标测试：
导体
短
不能
