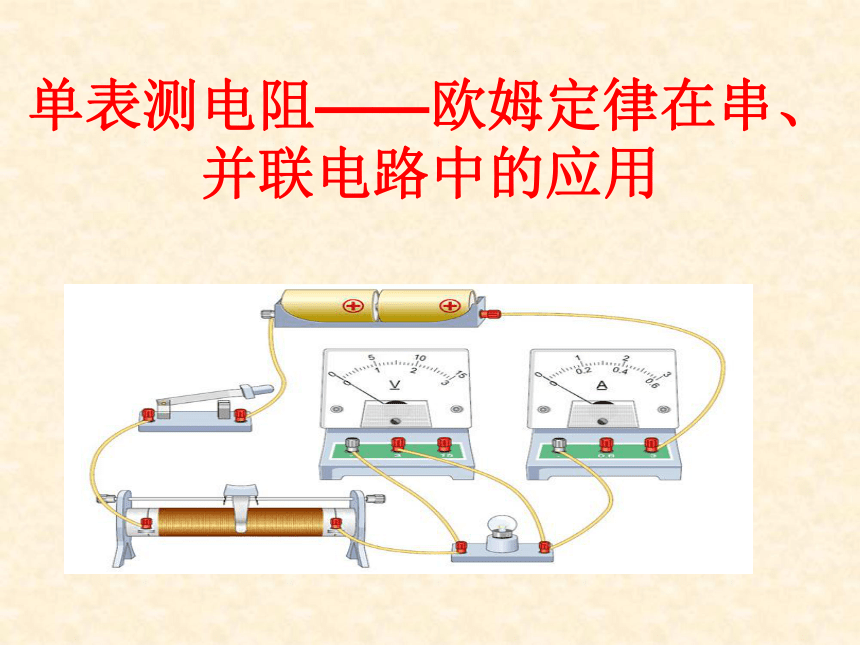

单表测电阻——欧姆定律在串、并联电路中的应用

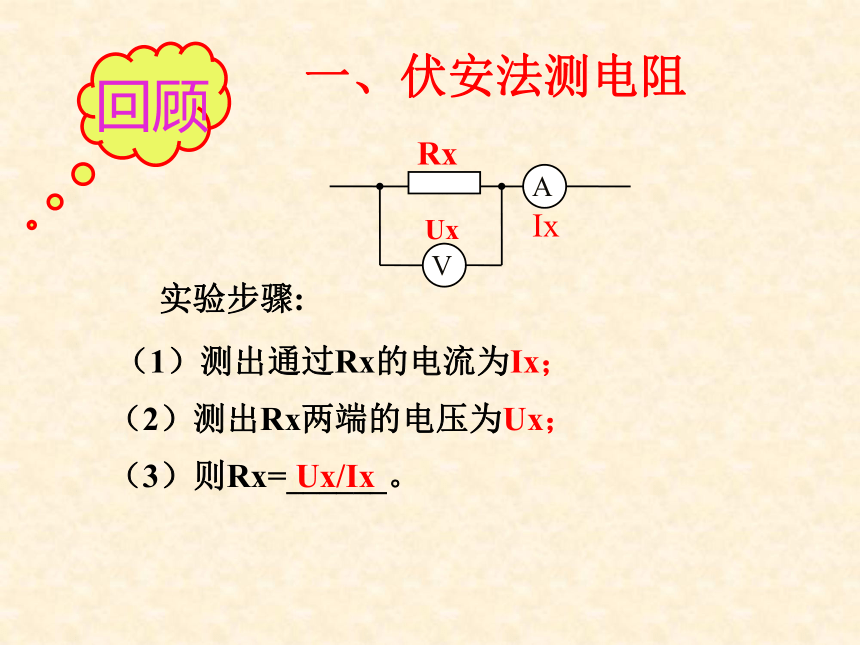

一、伏安法测电阻
Rx
（1）测出通过Rx的电流为Ix；
实验步骤:
（2）测出Rx两端的电压为Ux；
（3）则Rx=______。
Ux/Ix
I
（1）用电流表测出通过Rx的电流为I；
实验步骤:

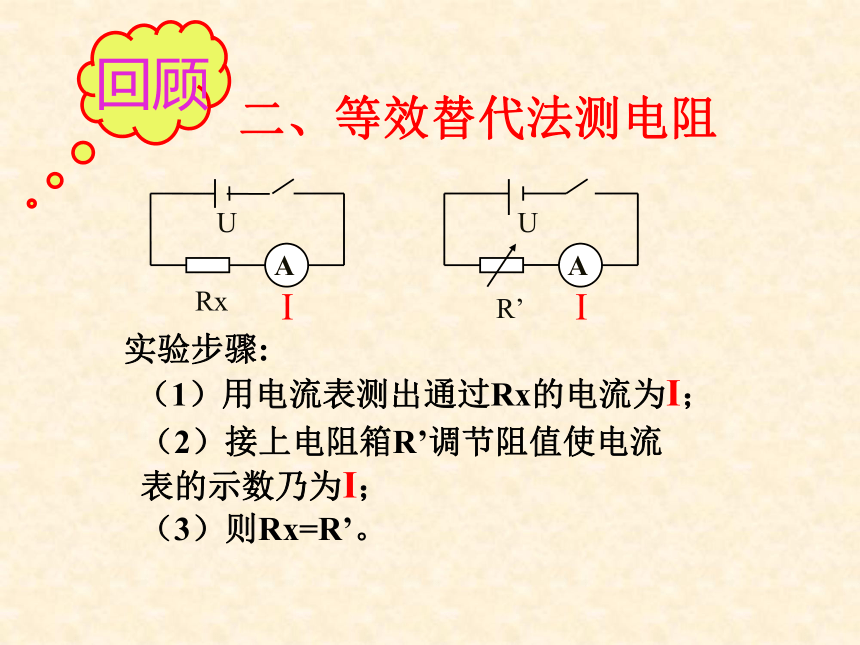

二、等效替代法测电阻
（2）接上电阻箱R’调节阻值使电流表的示数乃为I；
（3）则Rx=R’。

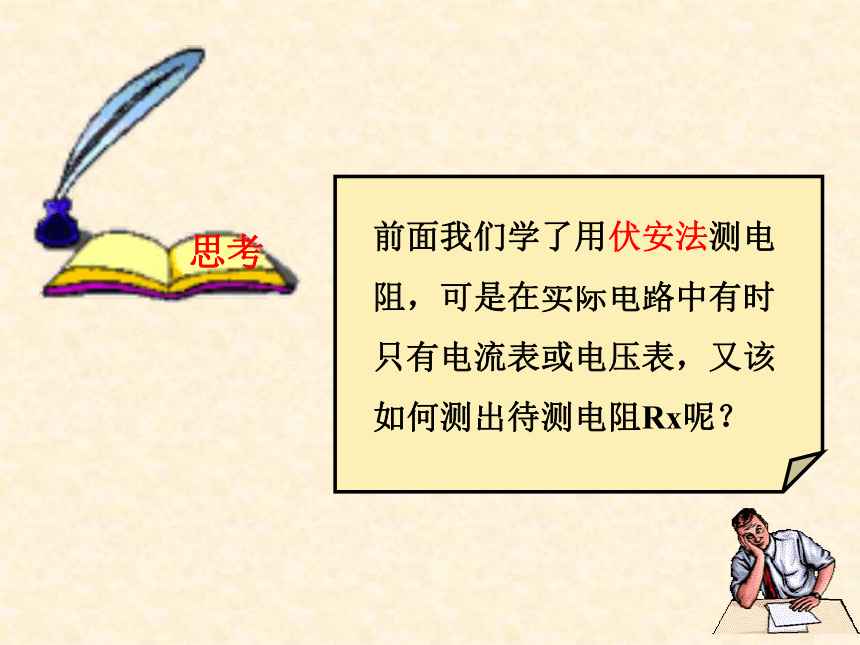

前面我们学了用伏安法测电
阻，可是在实际电路中有时
只有电流表或电压表，又该
如何测出待测电阻Rx呢？

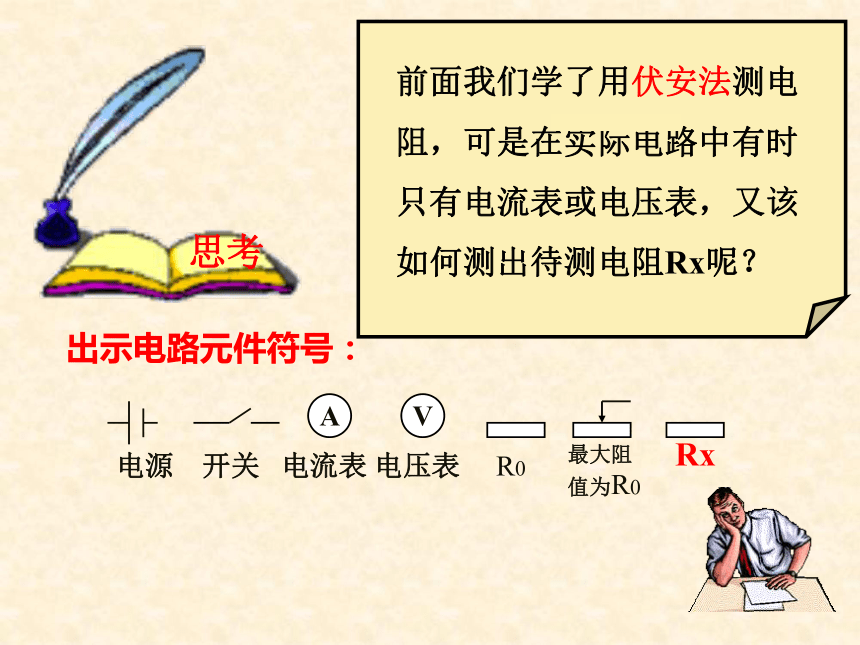

出示电路元件符号：
R0
A
V
Rx
最大阻值为R0
电源
开关
电流表
电压表
前面我们学了用伏安法测电
阻，可是在实际电路中有时
只有电流表或电压表，又该
如何测出待测电阻Rx呢？

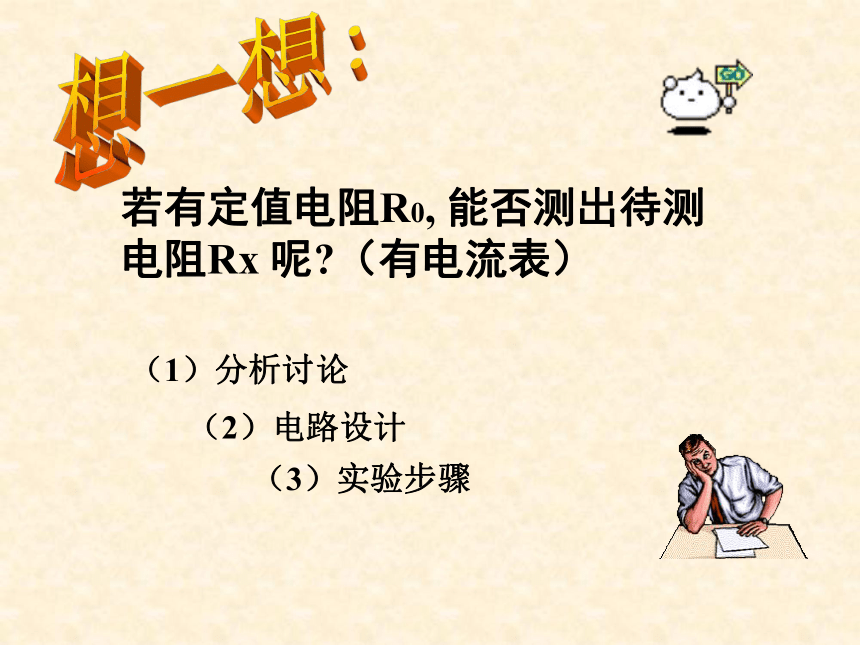

若有定值电阻R0, 能否测出待测电阻Rx 呢?（有电流表）
（1）分析讨论
（2）电路设计
（3）实验步骤
三、安阻法：只有电流表（无电压表）如何测电阻
（1）分析讨论
（2）电路设计
（3）实验步骤

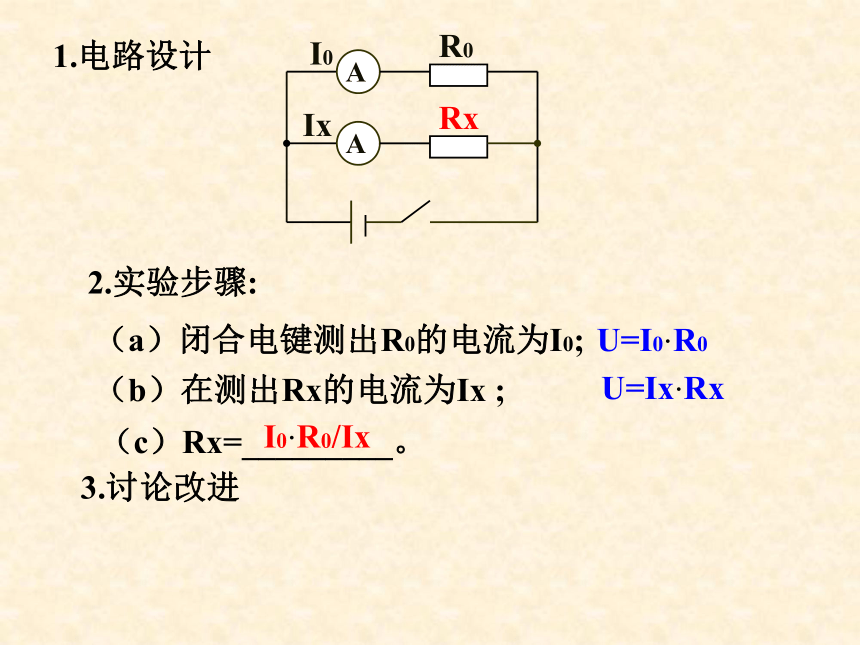

1.电路设计
2.实验步骤:
（a）闭合电键测出R0的电流为I0;
（b）在测出Rx的电流为Ix ;

（c）Rx=_________。
3.讨论改进
U=I0·R0
U=Ix·Rx
I0·R0/Ix

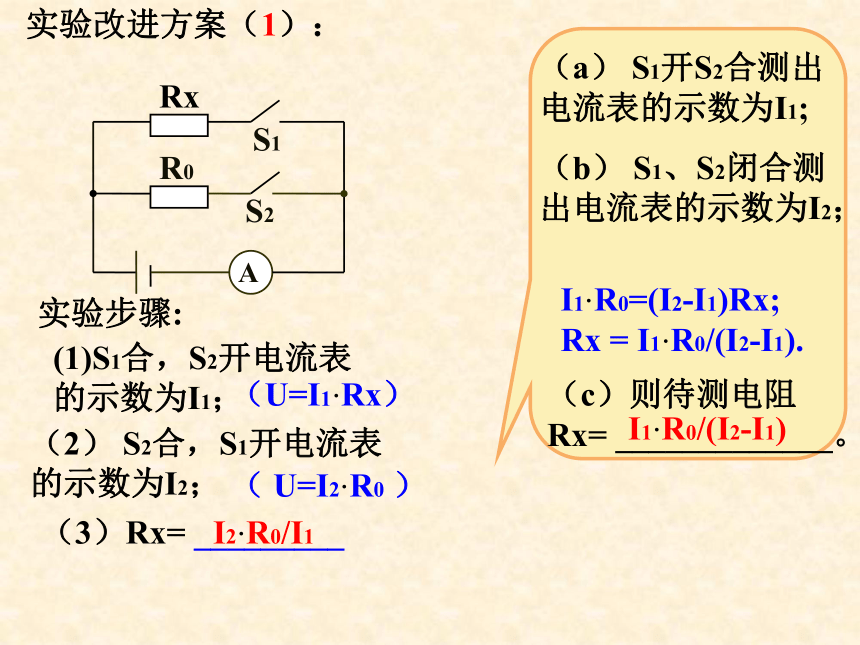

实验改进方案（1）：
R0
Rx
A
S1
S2
（a） S1开S2合测出电流表的示数为I1;
（b） S1、S2闭合测出电流表的示数为I2；
（c）则待测电阻Rx= _____________。
I1·R0=(I2-I1)Rx; Rx = I1·R0/(I2-I1).
I1·R0/(I2-I1)
(1)S1合，S2开电流表的示数为I1；
（U=I1·Rx）
（2） S2合，S1开电流表的示数为I2；
（ U=I2·R0 ）
（3）Rx= _________
I2·R0/I1
实验步骤:
实验改进方案（2）：
（a）断开S测出电流表的示数为I1;
（b） S闭合测出电流表的示数为I2；
（c）则待测电阻Rx= _____________。
I1·RX=(I2-I1)R0; Rx = (I2-I1) ·R0/I1.
（I2-I1）R0/I1
U=I1·Rx
U=(I2 -I1 ) ·R0
实验步骤:
实验改进方案（3）：
R0
Rx
A
S
a
b
（1）S接a时电流表的示数为Ia；
（2）S接b时电流表的示数为Ib；
U=Ia ·R0
U=Ib·Rx
(3)则Rx=_________。
Ia·R0/Ib
实验步骤:
只有电流表和定值电阻串接能否测出待测电阻Rx呢？
再思考？
只有电流表和定值电阻串接测出待测电阻Rx
1、电路设计：
R0
Rx
S
1
S2
A
2、实验步骤：
（a）S1、S2合电流表的示数为I1；
（b）S1合S2开电流表的示数为I2；
U=I1·Rx
U=I2· (Rx+R0）
（c）Rx=________________。
I2·R0/（I1-I2）
更简单的电路：
1、电路设计：
R0
Rx
S
A
2、实验步骤：
（a）S闭合电流表的示数为I1；
（b）S断开电流表的示数为I2；
U=I1·Rx
U=I2· (Rx+R0）
（c）Rx=________________。
I2·R0/（I1-I2）
若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?（有电流表）
（1）分析讨论
（2）电路设计
（3）实验步骤
1.电路设计
A
Rx
R0
S
a
b
2.实验步骤:
(1)P到a时电流表的示数为Ia;
(2)P到b时电流表的示数为Ib;
U=Ia·Rx
U=Ib· (Rx+R0)
(3)则Rx=_____________。
Ib·R0/(Ia-Ib)
P
若有定值电阻R0, 能否测出待测电阻Rx 呢?（有电压表）
（1）分析讨论
（2）电路设计
（3）实验步骤
四、伏阻法：只有电压表（无电流表）如何测电阻
（1）分析讨论
（2）电路设计
（3）实验步骤
R0
Rx
V
U0
Ux
S
2.实验步骤:
（a）S闭合测出R0的电压为U0;
（b）再测出Rx的电压为Ux ;
（c）Rx=_________。
3.讨论改进
1.电路设计
V1
2
只有电压表和定值电阻串接测出待测电阻Rx
1、电路设计：
R0
Rx
S1
S2
2、实验步骤：
（a）S2闭合，S1断开电压表的示数为
（b）S1闭合S2断开电压表的示数为
U1
U2
（c）Rx=________________。
U2·R0/(U1-U2）
V
2.实验步骤
（a）S闭合测出R0的电压为U0;
（b）再测出Rx的电压为Ux ;
（c）Rx=_________
1.电路设计
若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?（有电压表）
（1）分析讨论
（2）电路设计
（3）实验步骤
1.电路设计
A
Rx
R0
S
a
b
2.实验步骤:
(1)P到a时电压表的示数为
(2)P到b时电流表的示数为Ib;
U1
U2
(3)则Rx=___________。
U2·R0/(U1-U2)
P
