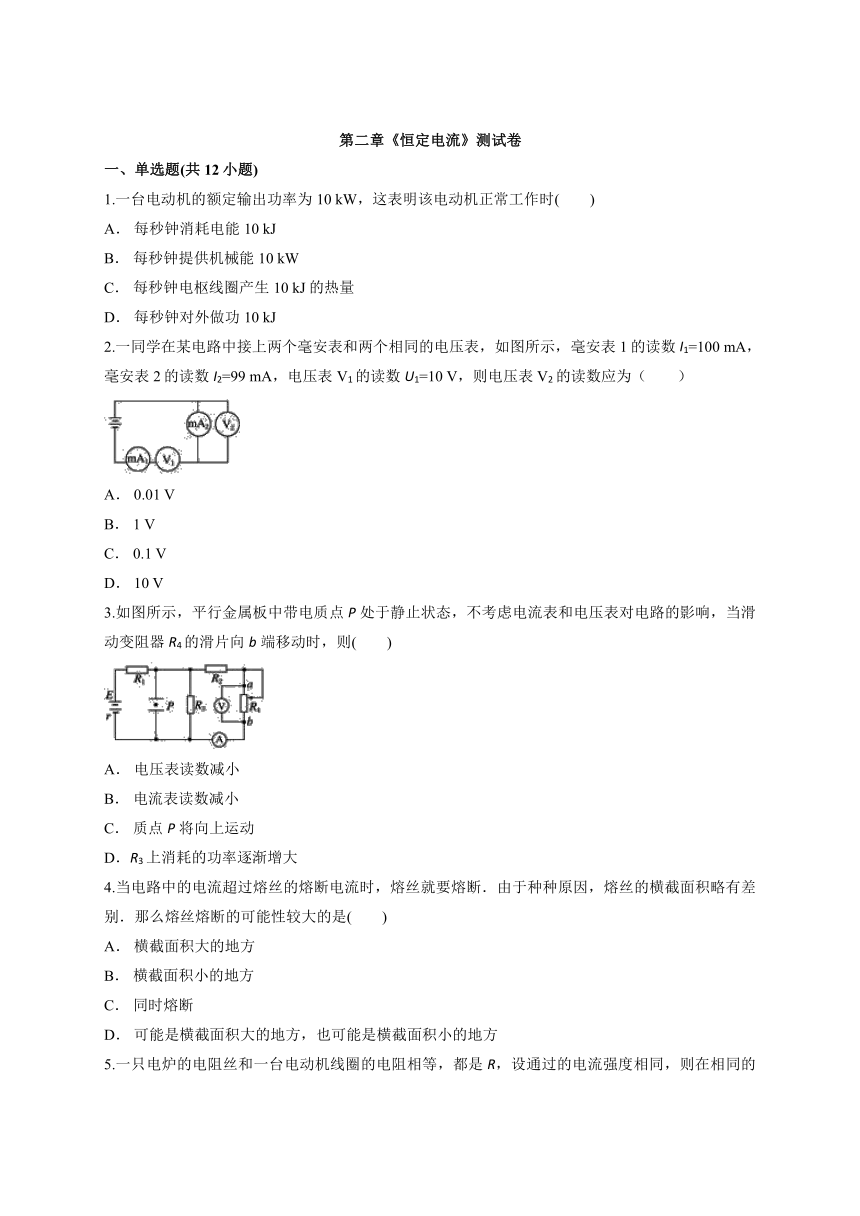

第二章《恒定电流》测试卷
一、单选题(共12小题)
1.一台电动机的额定输出功率为10 kW，这表明该电动机正常工作时( )
A． 每秒钟消耗电能10 kJ
B． 每秒钟提供机械能10 kW
C． 每秒钟电枢线圈产生10 kJ的热量
D． 每秒钟对外做功10 kJ
2.一同学在某电路中接上两个毫安表和两个相同的电压表，如图所示，毫安表1的读数I1=100 mA，毫安表2的读数I2=99 mA，电压表V1的读数U1=10 V，则电压表V2的读数应为（ ）
A． 0.01 V
B． 1 V
C． 0.1 V
D． 10 V
3.如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )
A． 电压表读数减小
B． 电流表读数减小
C． 质点P将向上运动
D．R3上消耗的功率逐渐增大
4.当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断．由于种种原因，熔丝的横截面积略有差别．那么熔丝熔断的可能性较大的是( )
A． 横截面积大的地方
B． 横截面积小的地方
C． 同时熔断
D． 可能是横截面积大的地方，也可能是横截面积小的地方
5.一只电炉的电阻丝和一台电动机线圈的电阻相等，都是R，设通过的电流强度相同，则在相同的时间内，关于这只电炉和这台电动机的发热情况，下列说法中正确的是（ ）
A． 电炉产生的热量少于电动机产生的热量
B． 电炉产生的热量多于电动机产生的热量
C． 电炉和电动机产生的热量相等
D． 无法判断
6.压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0，某过程中电流表的示数如图所示，则在此运动过程中下列说法正确的是( )
A． 0～t1物体处于超重状态
B．t1～t2物体处于失重状态
C． 若升降机全过程是向下运动的，升降机一定是先做加速运动，再做减速运动
D． 若升降机全过程是向上运动的，升降机可能是先做加速运动，再做减速运动
7.关于电源的以下说法，正确的是( )
A． 电源的作用是在电源内部把电子由负极不断地搬运到正极，从而保持两极之间有稳定的电势差
B． 电源的作用是在电源内部把电子由正极不断地搬运到负极，从而保持两极之间有稳定的电势差
C． 只要电路中有电源，电路中就一定有电流
D． 电源实质上也是一个用电器，也需要外界提供能量
8.电源与外电阻R连接成闭合回路，对于电源的路端电压U，下列说法正确的是( )
A． 因U＝IR，则U与R的大小成正比
B． 因U＝IR，则R＝0时，必有U＝0
C． 流过电源的电流越大，路端电压U也越大
D． 若外电路断开，回路中电流为0，路端电压也等于0
9.甲、乙两根异种材料的电阻丝，其长度之比是1∶5，横截面积之比是2∶3，电阻之比是2∶5，外加电压之比是1∶2，则甲、乙两根电阻丝的电阻率之比是（ ）
A． 2∶3
B． 3∶4
C． 4∶3
D． 8∶3

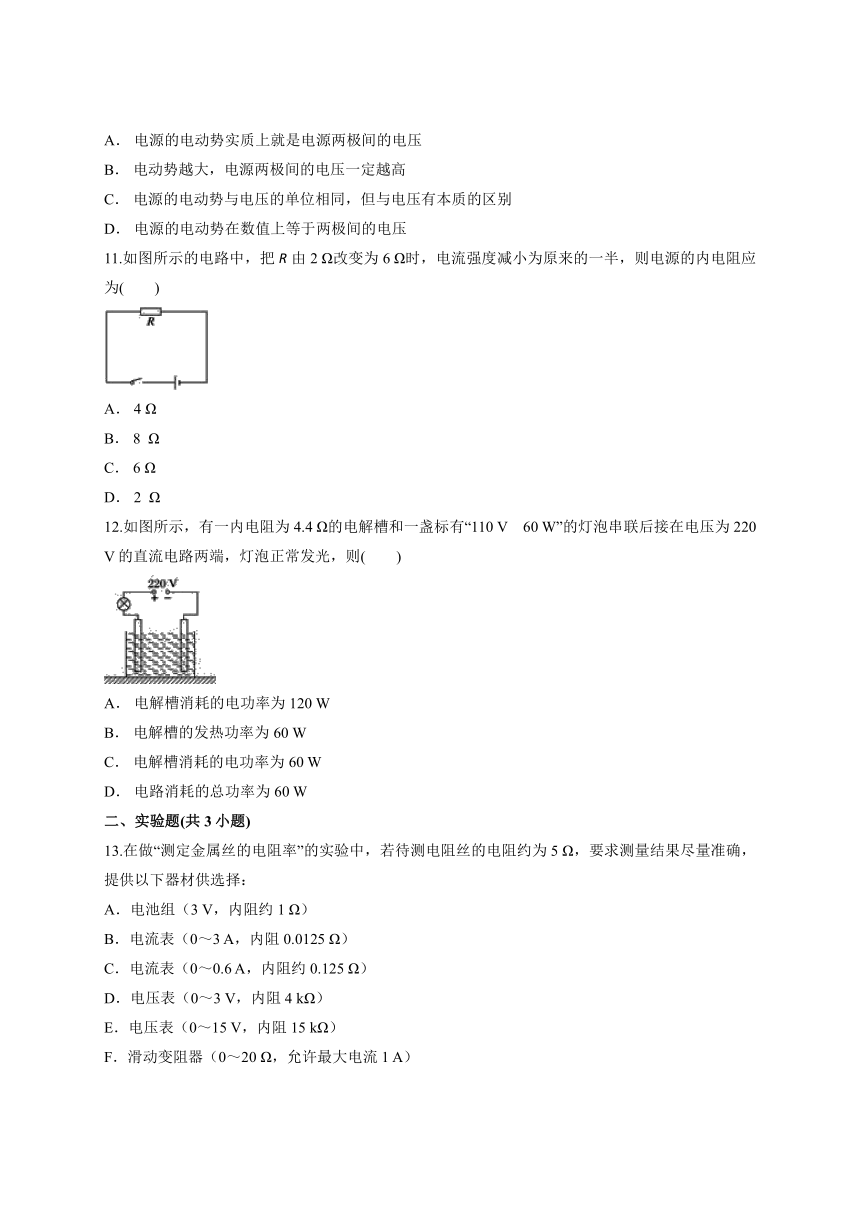

10.关于电源的电动势，下列说法中正确的是（ ）
A． 电源的电动势实质上就是电源两极间的电压
B． 电动势越大，电源两极间的电压一定越高
C． 电源的电动势与电压的单位相同，但与电压有本质的区别
D． 电源的电动势在数值上等于两极间的电压
11.如图所示的电路中，把R由2 Ω改变为6 Ω时，电流强度减小为原来的一半，则电源的内电阻应为( )
A． 4 Ω
B． 8 Ω
C． 6 Ω
D． 2 Ω
12.如图所示，有一内电阻为4.4 Ω的电解槽和一盏标有“110 V 60 W”的灯泡串联后接在电压为220 V的直流电路两端，灯泡正常发光，则( )
A． 电解槽消耗的电功率为120 W
B． 电解槽的发热功率为60 W
C． 电解槽消耗的电功率为60 W
D． 电路消耗的总功率为60 W
二、实验题(共3小题)
13.在做“测定金属丝的电阻率”的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，提供以下器材供选择：
A．电池组（3 V，内阻约1 Ω）
B．电流表（0～3 A，内阻0.0125 Ω）
C．电流表（0～0.6 A，内阻约0.125 Ω）
D．电压表（0～3 V，内阻4 kΩ）
E．电压表（0～15 V，内阻15 kΩ）
F．滑动变阻器（0～20 Ω，允许最大电流1 A）
G．滑动变阻器（0～2000 Ω，允许最大电流0.3A）
H．开关、导线若干
（1）实验时应从上述器材中选用 （填写仪器前字母代号）.
（2）测电阻时，电流表、电压表、待测电阻Rx在组成测量电路时，应采用安培表 接法，测量值比真实值偏 （选填“大”或“小”）.
（3）若用螺旋测微器测得金属丝的直径d的读数如图，则读数为 mm．
（4）若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ= ．
14.在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
(1)备有如下器材
A．干电池1节
B．滑动变阻器(0～20 Ω)
C．滑动变阻器(0～1 kΩ)
D．电压表(0～3 V)
E．电流表(0～0.6 A)
F．电流表(0～3 A)
G．开关、导线若干
其中滑动变阻器应选____________，电流表应选____________．(只填器材前的序号)
(2)为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图．
(3)某同学根据实验数据画出的U－I图象如图所示，由图象可得电池的电动势为____________ V，内电阻为____________ Ω.
15.现有以下器材：电流表A(量程0.6 A、内阻rA＝0.5 Ω)，电阻箱R(量程99.99 Ω)，待测电阻Rx，直流电源(电动势E和内阻r待测)，单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干．某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值Rx、直流电源的电动势E和内阻r.
(1)测量电阻Rx的阻值
①将开关S1闭合、开关S2接a，读出电流表的示数I1.
②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R＝4.0 Ω，则Rx＝________ Ω.
(2)测电源的电动势E和内阻r，将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，根据图象乙求得电动势E＝______ V，内阻r＝______ Ω(保留两位有效数字)．
三、计算题(共3小题)
16.如图所示的电路中，电源的电动势E为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当开关S接位置1时，电压表的读数为3.0 V，那么当开关S接位置2时，小灯泡L能正常发光吗？实际功率是多少？
17.如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm．电源电动势E=24 V，内电阻r=1 Ω，电阻R=15 Ω．闭合开关S，待电路稳定后，将一带正电
的小球从B板小孔以初速度竖直向上射入板间．若小球带电量为q=1×10﹣2C，质量为m=2×10﹣2kg，不考虑空气阻力．那么
（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？
（2）此时，电源的输出功率是多大？（取g=10 m/s2）
18.如图所示，分别把一个长方体铜块的a和b端、c和d端、e和f端接入电路，计算接入电路中的电阻各是多少．(设电阻率为ρ铜)
四、填空题(共3小题)
19.如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的变化情况是________________________________________________．
20.有一只满偏电流Ig＝5 mA，内阻Rg＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.
21.若某欧姆表表头的满偏电流为5 mA，内装一节干电池，电动势为1.5 V，那么该欧姆表的内阻为____________ Ω，待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为__________ Ω，若指针指在满刻度的处，则待测电阻的阻值为________ Ω.
答案
1.【答案】D
2.【答案】C
3.【答案】A
4.【答案】B
5.【答案】C
6.【答案】C
7.【答案】B
8.【答案】B
9.【答案】C
10.【答案】C
11.【答案】D
12.【答案】C
13.【答案】(1)ACDFH (2)外 小 (3)0.900 (4)
14.【答案】(1)B E (2)
(3)1.5 1
15.【答案】(1)4.0 (2)3.1 2.0
16.【答案】不能正常工作 1.28 W
17.【答案】（1）8 Ω （2）23 W
18.【答案】Rab＝ρ铜 Rcd＝ρ铜 Ref＝ρ铜
入点不同时，导体的长度和横截面积不同．
当a、b端接入时，电阻Rab＝ρ铜
当c、d端接入时，电阻Rcd＝ρ铜
当e、f端接入时，电阻Ref＝ρ铜
19.【答案】从3.94 A减小到2.52 A再增大到3 A
路的电阻为
20.【答案】串 1 600 2 000 并 0.668 0.667
21.【答案】300 300 100
