第3节 楞次定律

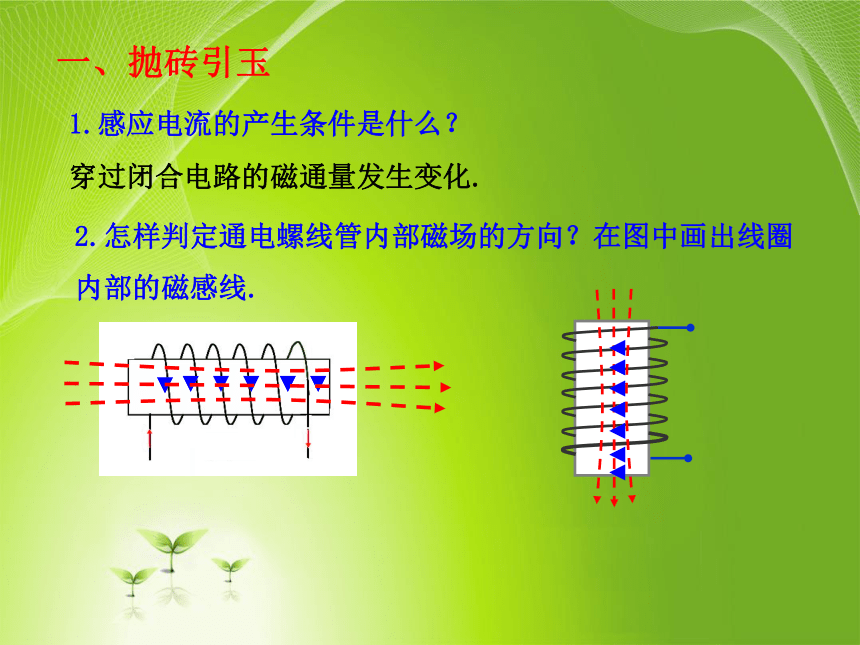

一、抛砖引玉
2.怎样判定通电螺线管内部磁场的方向？在图中画出线圈内部的磁感线.
1.感应电流的产生条件是什么？
穿过闭合电路的磁通量发生变化.

A.均向上，Фa＞Фb B.均向下，Фa＜Фb

C.均向上，Фa＝Фb D.均向下，无法比较

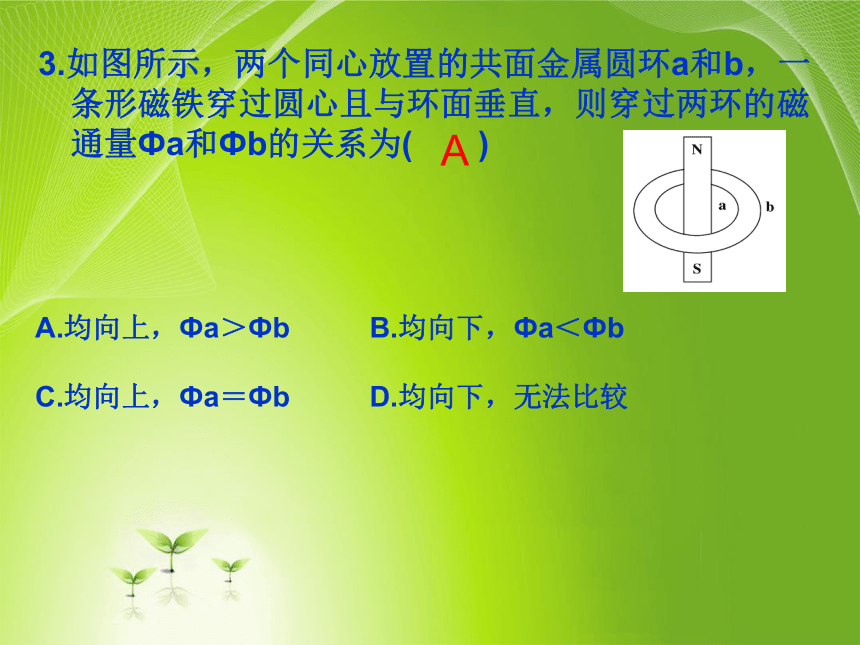

3.如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Фa和Фb的关系为( )
A

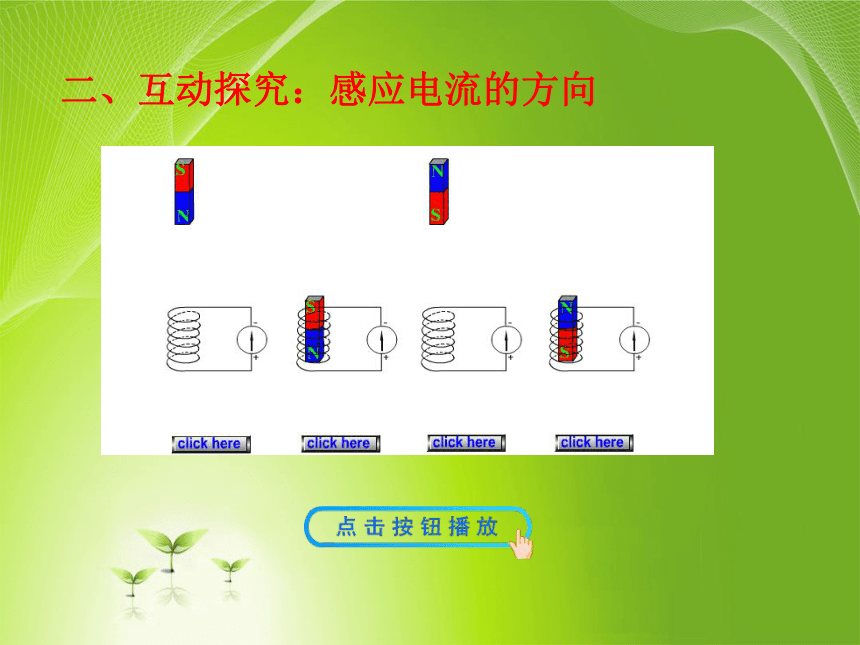

二、互动探究：感应电流的方向

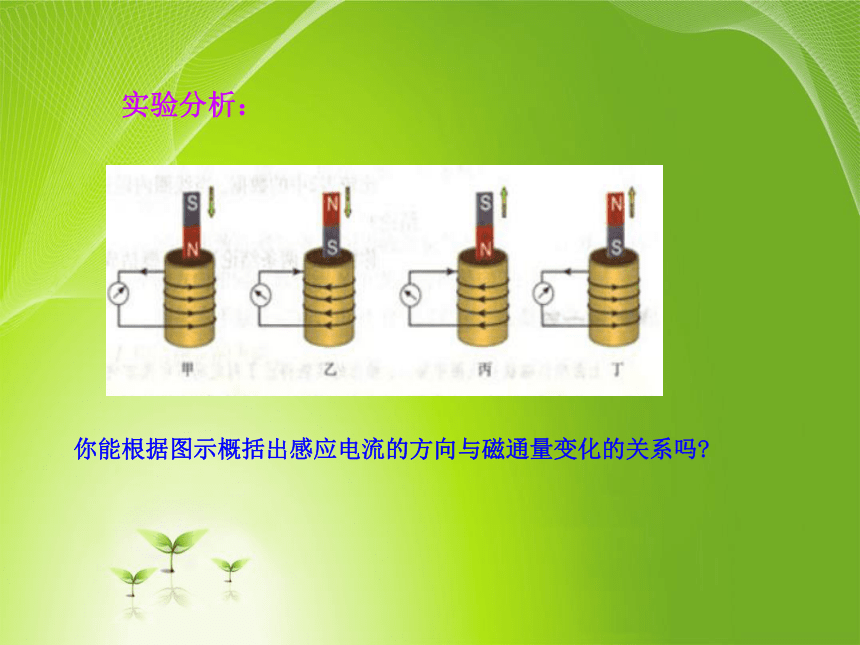

实验分析：
你能根据图示概括出感应电流的方向与磁通量变化的关系吗?

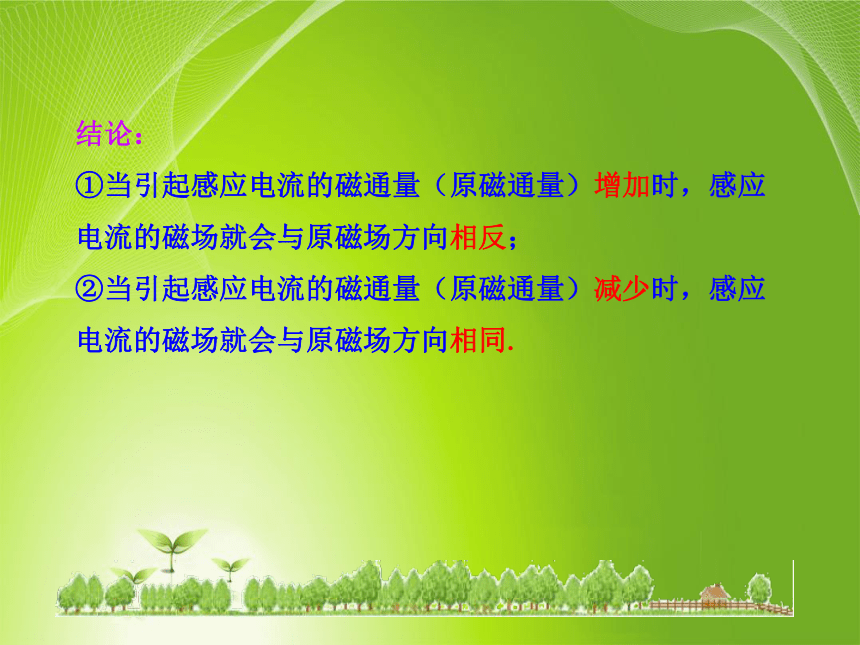

结论：
①当引起感应电流的磁通量（原磁通量）增加时，感应电流的磁场就会与原磁场方向相反；
②当引起感应电流的磁通量（原磁通量）减少时，感应电流的磁场就会与原磁场方向相同.
B感
Φ原
增
减
与
B原
与
B原
阻碍
变化
反
同

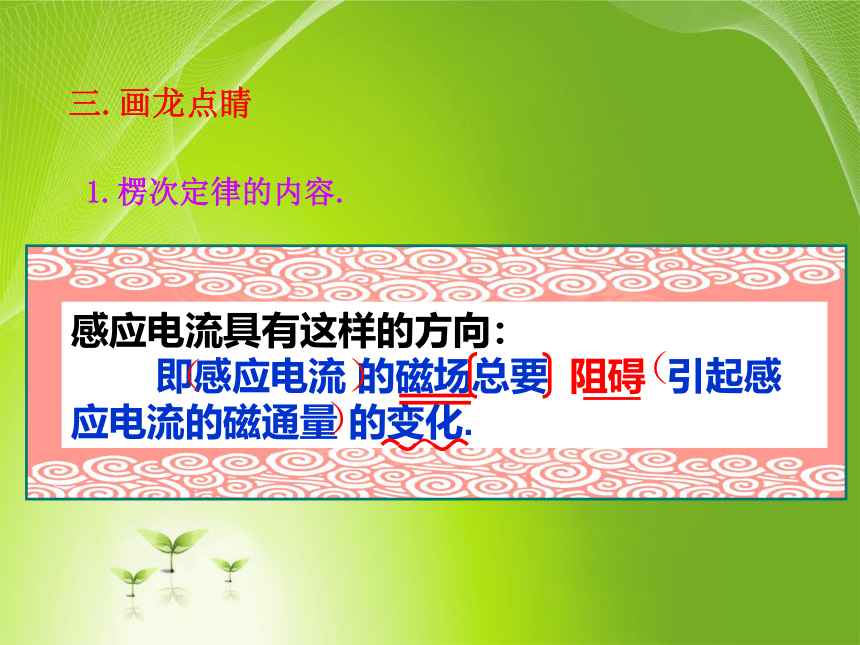

感应电流具有这样的方向：
即感应电流 的磁场总要 阻碍 引起感应电流的磁通量 的变化.
1.楞次定律的内容.


（ ）
三.画龙点睛
（
）
谁在阻碍?
阻碍谁?
如何阻碍?
感应电流的磁场
引起感应电流的磁通量的变化
“增反减同”
结果如何?

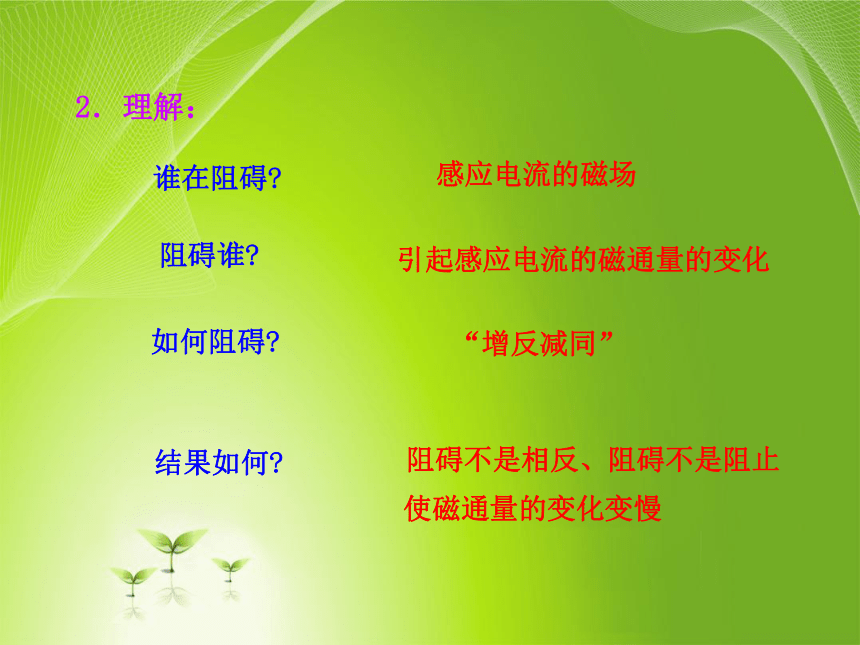

2．理解：
阻碍不是相反、阻碍不是阻止
使磁通量的变化变慢
明确研究的对象是哪一个闭合电路
感应电流的磁场方向
感应电流的方向
3.应用楞次定律判定感应电流方向的思路
闭合导体的一部分做切割磁感线运动时，应用楞次定律判定感应电流方向？
例1：
．
趁热打铁
如图，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？
例题2：
I感
B原
同向
4．楞次定律的另一种表述（从相对运动角度）

感应电流的效果总要反抗引起感应电流的原因
意思是，感应电流的磁场总要阻碍引起感应电流的磁体或导体间的相对运动
从相对运动看:
N
N
S
S
来拒去留
N
N
S
S
N
N
S
S
感应电流的方向：
1.如图，在长载流直导线附近有一个矩形
线圈ABCD，线圈与导线始终在同一个平面
内.线圈在导线的右侧向左平移时，请判
断：线圈中产生的感应电流的方向.
四.随堂检测
2.如图所示，已知线圈中的感应电流的方向，线圈中的磁通量如何变化？试判断条形磁铁是向上运动，还是向下运动？
答案：减少 向上运动
3.如图,导线AB和CD互相平行,在闭合开关S时导线CD中感应电流的方向如何?
I
× × × × ×
× × × × ×
? ? ? ? ?
答案： C→D
4.在图中CDEF是金属框，当导体AB向右移动时，请用楞次定律判断ABCD和ABFE两个电路中感应电流的方向.我们能不能用这两个电路中的任一个来判定导体AB中感应电流的方向？
ABCD中感应电流方向：A→B→C→D→A
ABFE中感应电流方向：A→B→F→E→A
解：AB中感应电流方向：A→B
