第3节 安全用电
第十九章 生活用电

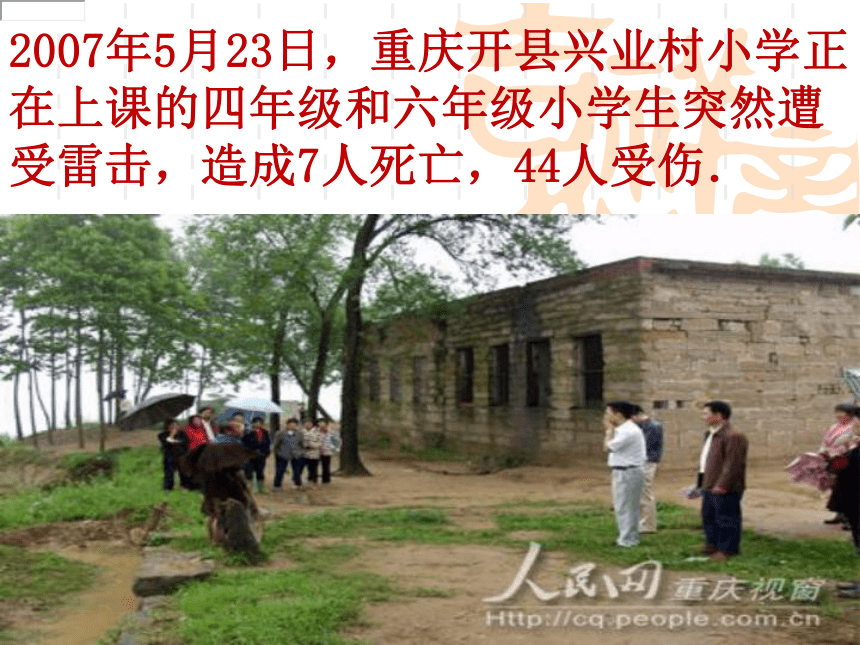

2007年5月23日，重庆开县兴业村小学正在上课的四年级和六年级小学生突然遭受雷击，造成7人死亡，44人受伤．

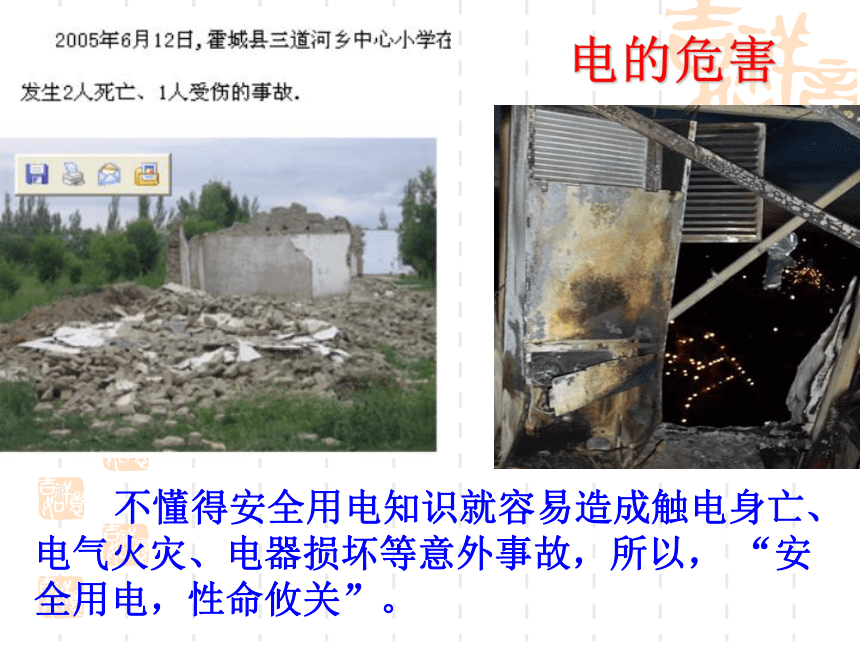

电的危害
不懂得安全用电知识就容易造成触电身亡、电气火灾、电器损坏等意外事故，所以， “安全用电，性命攸关”。

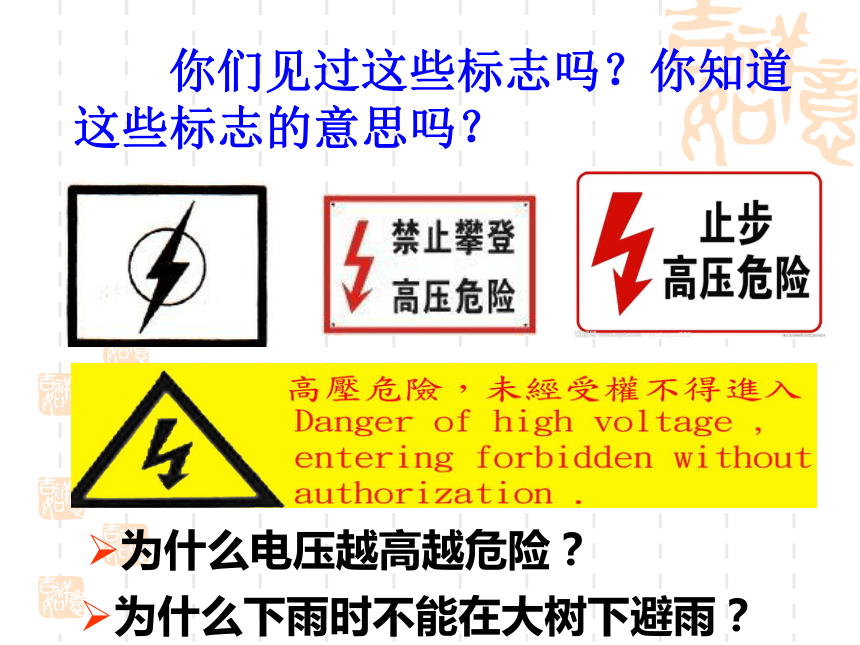

你们见过这些标志吗？你知道这些标志的意思吗？
为什么电压越高越危险？
为什么下雨时不能在大树下避雨？
第3节 安全用电
第十九章 生活用电
义 务 教 育 教 科 书
物理 九年级 全一册
课件制作：开州区赵家初级中学 李世宽

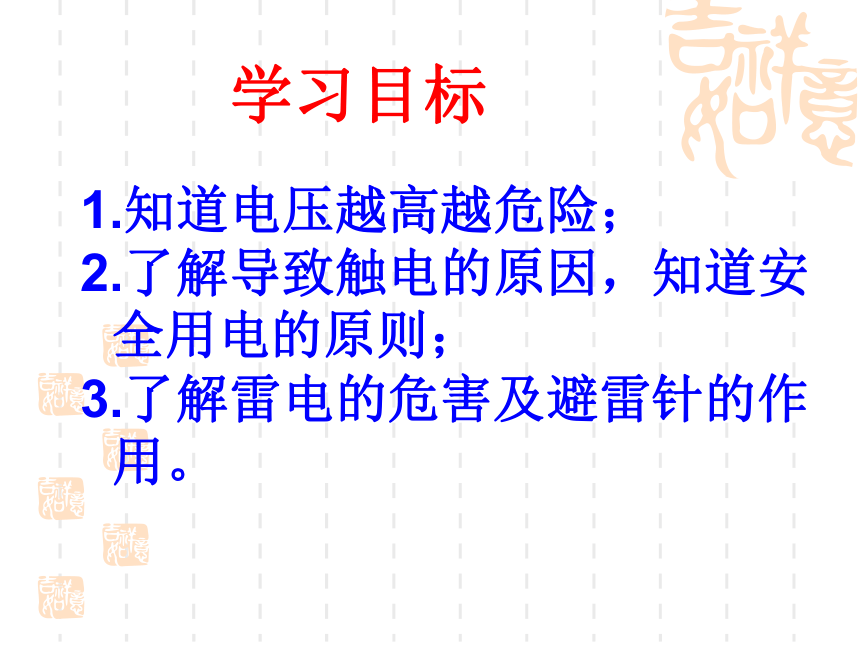

学习目标
1.知道电压越高越危险；
2.了解导致触电的原因，知道安全用电的原则；
3.了解雷电的危害及避雷针的作用。

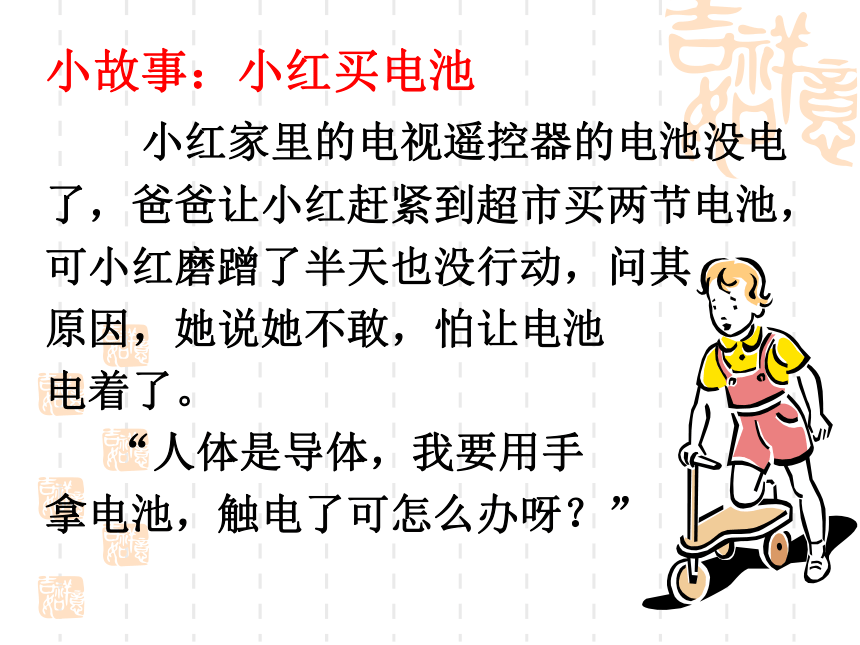

小故事：小红买电池
小红家里的电视遥控器的电池没电了，爸爸让小红赶紧到超市买两节电池，可小红磨蹭了半天也没行动，问其
原因，她说她不敢，怕让电池
电着了。

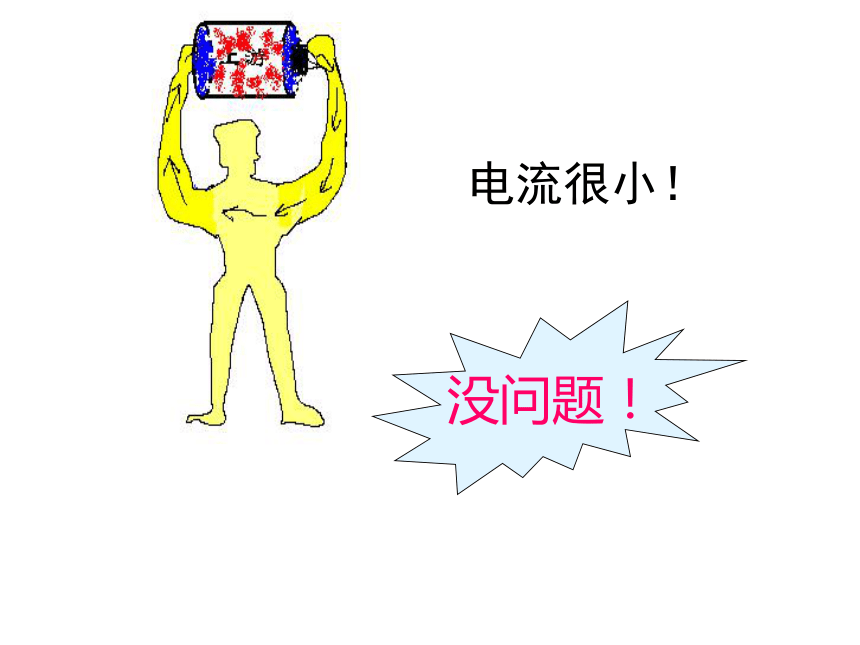

“人体是导体，我要用手
拿电池，触电了可怎么办呀？”
电流很小！
没问题！

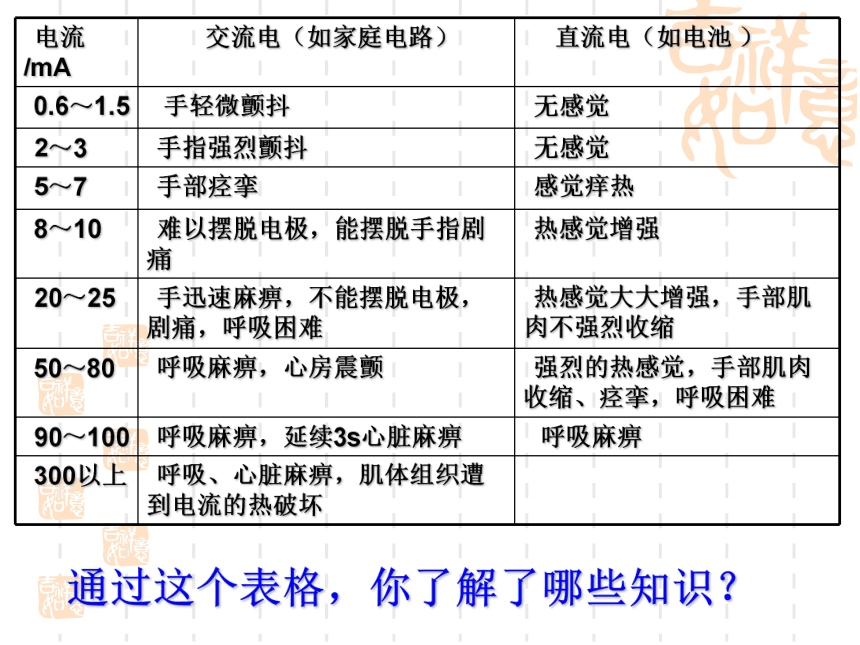

通过这个表格，你了解了哪些知识？
电流/mA 交流电（如家庭电路） 直流电（如电池 ）
0.6～1.5 手轻微颤抖 无感觉
2～3 手指强烈颤抖 无感觉
5～7 手部痉挛 感觉痒热
8～10 难以摆脱电极，能摆脱手指剧痛 热感觉增强
20～25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难 热感觉大大增强，手部肌肉不强烈收缩
50～80 呼吸麻痹，心房震颤 强烈的热感觉，手部肌肉收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏麻痹 呼吸麻痹
300以上 呼吸、心脏麻痹，肌体组织遭到电流的热破坏

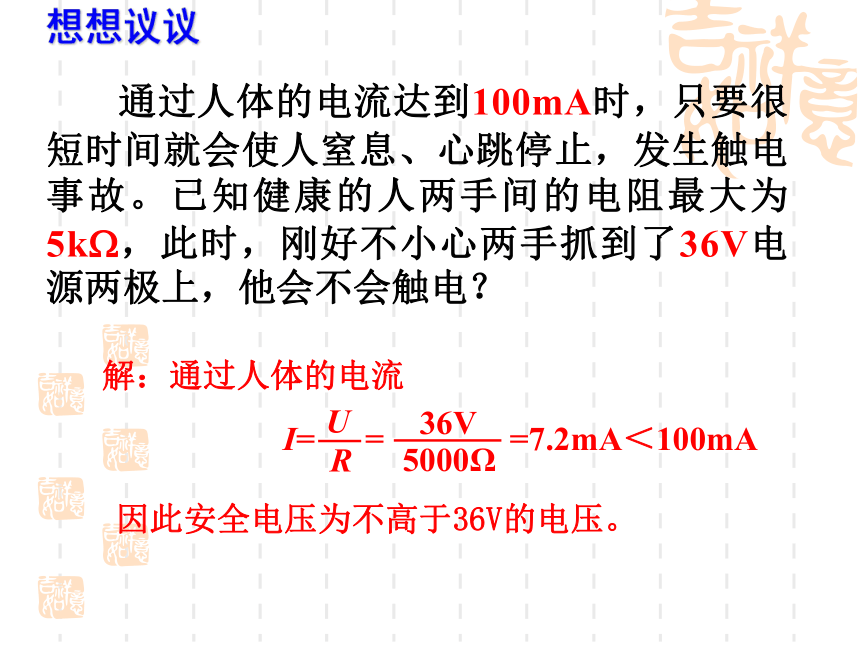

想想议议
通过人体的电流达到100mA时，只要很短时间就会使人窒息、心跳停止，发生触电事故。已知健康的人两手间的电阻最大为5k?，此时，刚好不小心两手抓到了36V电源两极上，他会不会触电？
因此安全电压为不高于36V的电压。
解：通过人体的电流
问题1：阅读教材第113~114页，分组讨论：电压高低与有没有危险有关系吗？为什么电压越高越危险？
安全电压:
不高于36V的电压
根据欧姆定律，电阻一定时，电压越高，对人的生命危害越大。
一、电压越高越危险
家庭电路的电压是220 V，远远超出了安全电压，一旦发生触电，很可能有生命危险。
二、常见的触电事故
问题2：阅读教材第113~114页，分组讨论：①触电是怎么回事？对比两种触电的情况，仔细观察两图中造成触电事故的相同点，总结低压触电事故的原因。
二、常见的触电事故
二、常见的触电事故
①触电是怎么回事？



②低压触电有哪几种方式？

有过大电流通过人体
低压触电的原因 ：
人体接触火线并构成了通路
单线触电和双线触电
二、常见的触电事故
高压触电的两种形式
高压电弧触电
高压跨步触电
二、常见的触电事故
1、电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。
2、跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压。人的两脚间存在足够大的电压时，就会发生跨步电压触电。
高压触电
二、常见的触电事故
怎 么 了 ？
想一想：
怎么办？
想一想：
1、不接触低压带电体；

三、安全用电原则
2、不靠近高压带电体。
“想想议议”：日常工作和生活中哪些情况可能会引起触电呢？
这种方法行吗 ？
该怎么办呢？
讨论：
发现有人触电时又应该怎么办呢？
首先切断电源，然后进行抢救。绝对不能用手直接拉触电者。
小结：触电的急救方法，首先切断电源或用绝缘棒挑开电线，绝对不能用手直接拉触电者，必要时进行人工呼吸。
为了防止触电事故的发生，你认为家庭用电过程中应注意哪些问题？
◆不接触低压带电体, 不靠近高压带电体。
◆更换灯泡，搬动电器前应断开电源开关。
◆不弄湿用电器，不损坏绝缘层。
◆保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
安全用电原则
讨论：
1.谈谈自己家庭或学校有没有违反安全用电的地方？
三、安全用电原则
2.如因电线短路而失火，能否立即用水灭火？为什么？应该怎么办？
思考：在雷雨天气，你在家里看电视，大人会要求你把电视关掉，特别是有室外天线的电视机，还特意要
提醒你将室外天线拔掉，这是
为什么呢？
四、注意防雷
阅读教材第115页和教材第116页的STS，回答：
雷电是一种什么现象？有哪些危害？应该如何防雷呢？
四、注意防雷
雷电是大气中一种剧烈的放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。云层和大地之间的放电如果通过人体，能够立即致人死亡，如果通过树木、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏。
四、注意防雷
雷电可把建筑物摧毁，使易燃易爆物体燃烧或爆炸，使电器设备的绝缘击穿、烧毁，造成人畜伤亡等等。凡是在地面上突起的建筑或设施，都有遭受雷击的危险.
1.应该留在室内，关好门窗。
2.减少使用电话和手提电话。
3.切勿游泳或从事水上运动。
4.不要站在山顶及空旷场地。
5.应远离高大树木和桅杆等，
在空旷场地不宜打伞。
6.不宜开摩托车、骑自行车。
在生活中如何防雷？
四、注意防雷
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
四、注意防雷
四、注意防雷
我国古代建筑上的龙角形铁制装饰物
四、注意防雷
四、注意防雷
现代建筑物上的避雷针
高压输电铁塔最上面的两条防雷的导线
四、注意防雷
雷电的好处
第一：在生命起源的过程中，雷电起到了重要的作用。洪荒时期，火山喷发的大量气体，在紫外线、宇宙空间辐射的作用和强烈的雷击下，产生了氨基酸，而使具有复制和繁殖能力的原始生命终于慢慢产生了。
第二：雷电给人类带来了火。由于雷击造成森林起火，启发了我们的祖先学会用火。

知识拓展
第三，雷电能净化环境。雷电发生时，强烈的电、光化学作用，会使部分氧气发生化学反应，生成具有杀菌作用的臭氧。
第四，雷电能治病。研究人员测试表明对气喘、烧伤、溃疡以及其他外伤的治疗有促进作用；
盘点收获
通过今天的学习，你学到了哪些知识？说出来和大家一起分享收获的喜悦！
当堂训练
1、以下做法，正确的是（ ）
A、用剪刀或绝缘柄破损的钳子剪带电的导
线
B、电线上晾衣服
C、发现有人触电时应立即用手将触电者拉
离带电体
D、发现输电线的断头落在地上，不要靠近，
更不要去 拾
D
2、下列说法不正确的是，（ ）
A、在雷雨天，不要到大树下避雨
B、不要用湿布擦亮着的电灯
C、移动电器时，应先使它脱离电源
D、因输电线路短路引发火灾时，应立即泼水灭火
D
3.图中哪些做法能确保安全用电？（ ）
A B C D
C
4.在一个雷雨交加的日子里，某村民到大树底下躲雨，不幸被雷电击中造成重伤，此后村内谣言四起，说什么“魔鬼缠身”，什么“前世没有修行好”等等，家里人在众人面前抬不起头，不但不送病人到医院医治，反而求神拜佛，导致病人耽误治疗。
（1）文中所述的观点对吗？________________________________________。
（2）为了避免类似事故的发生，人们在高大建筑物上安装了________________________。
（3）如果你遇到这种雷雨天气情况，你的做法是__________________________________。
不正确
避雷针
布置作业:

1. 调查生活中防止触电的方法。自己家里的用电器怎样防止触电？
2.完成本节课后练习。
