安全用电
第十九章 第３节
?
?
?
1.知道安全电压。
2.知道常见的触电事故。
3.知道安全用电常识。

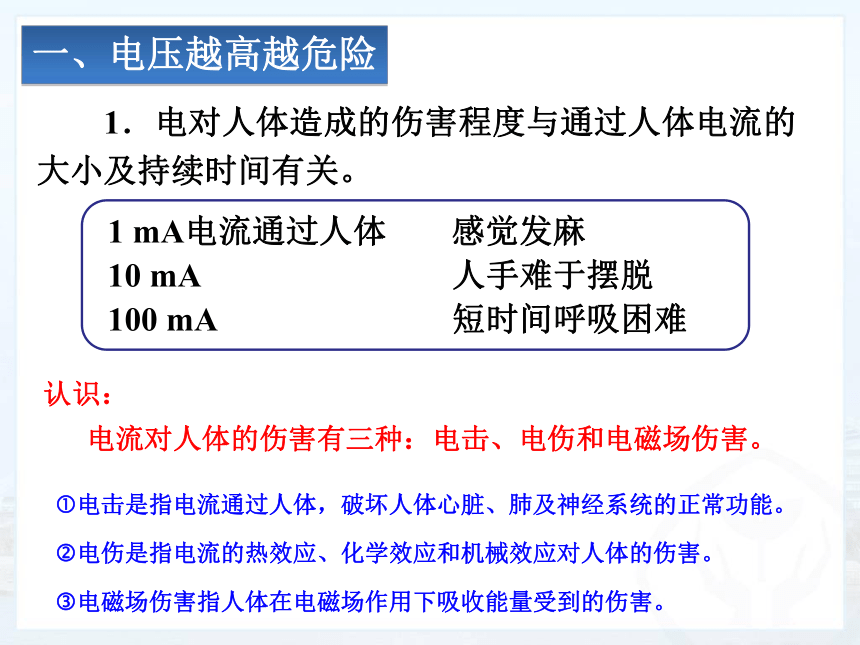

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
一、电压越高越危险
认识：
电流对人体的伤害有三种：电击、电伤和电磁场伤害。
?电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
?电伤是指电流的热效应、化学效应和机械效应对人体的伤害。
?电磁场伤害指人体在电磁场作用下吸收能量受到的伤害。

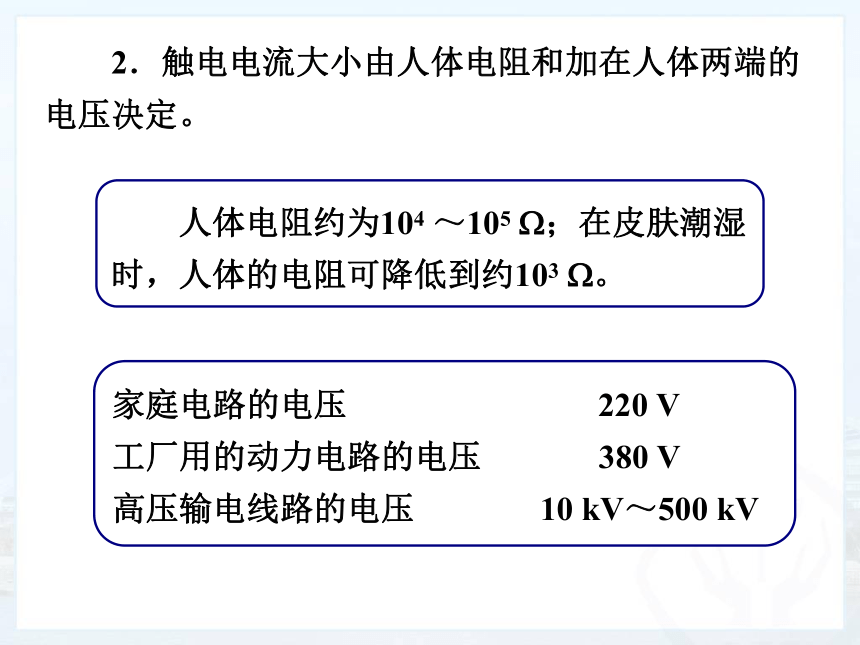

　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV

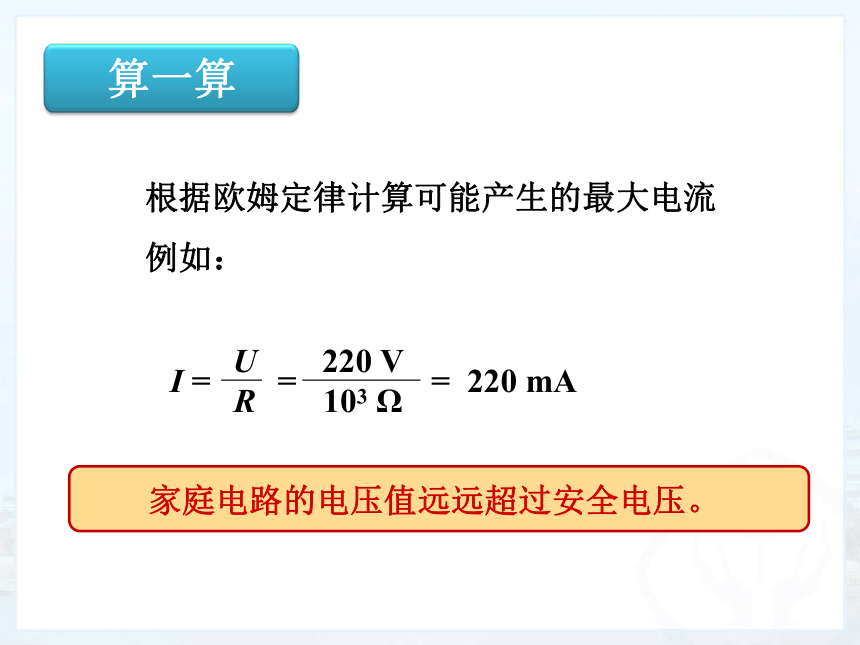

　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。

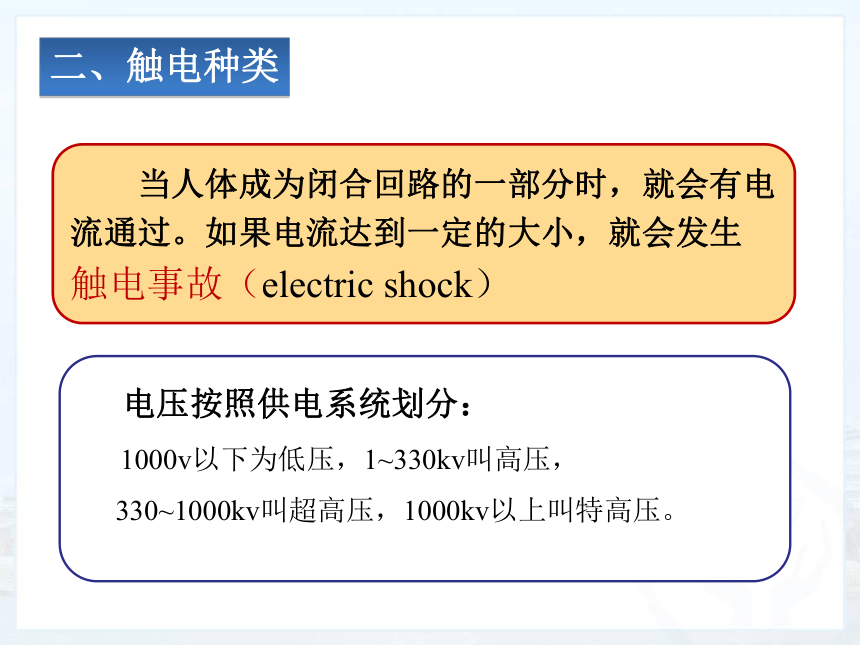

二、触电种类
电压按照供电系统划分：
1000v以下为低压，1~330kv叫高压，
330~1000kv叫超高压，1000kv以上叫特高压。
　　当人体成为闭合回路的一部分时，就会有电流通过。如果电流达到一定的大小，就会发生触电事故（electric shock）

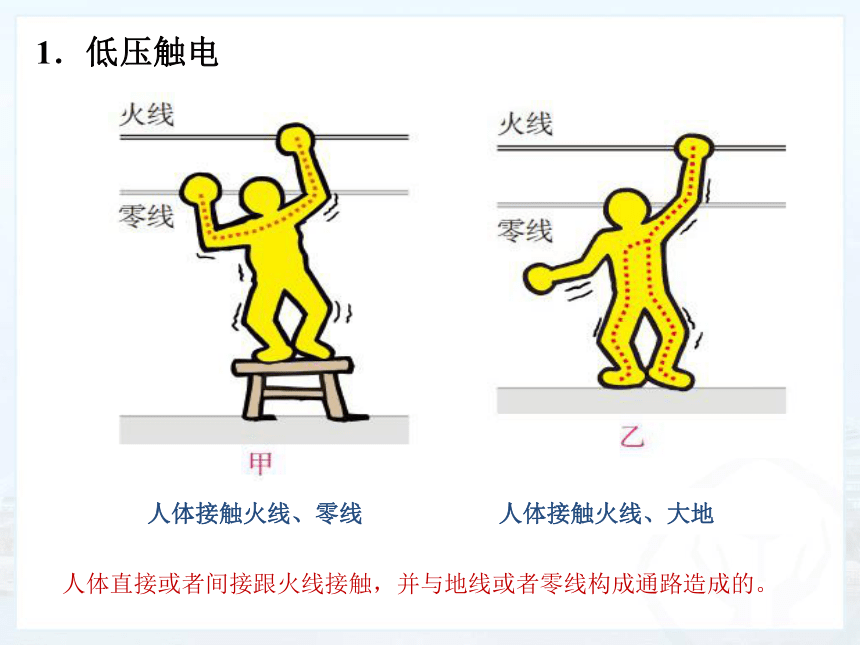

人体接触火线、零线
人体接触火线、大地
1．低压触电
人体直接或者间接跟火线接触，并与地线或者零线构成通路造成的。
跨步电压触电
电弧触电
2．高压触电
人体不能靠近高压带电体，只要靠近（不需要接触），就有危险。
　　除了图示的几种情况外，还有哪些情况可能引起触电？


?在生活中，应该注意哪些问题来防止低压和高压触电？　
?如果发生了触电事故，我们应该采取什么措施急救？　
注意：?有金属外壳的用电器要有接地线?导线绝缘皮破损要及时更换?不用湿毛巾擦带电的用电器④电视天线不能与电线接触⑤在高压带电体周围设立警示牌或安装护栏。
三、安全用电原则
想想议议
触电的措施和急救：
?切断电源
?迅速使触电人摆脱电源
1．家庭电路中防止触电措施
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使 用寿命应及时更换
2．安全用电原则：
大地人体是导体，安全用电记心里。
修理电器要断电，风筝远离高压线。
湿布不能擦灯泡，电线不能晒衣服。
插座离地三尺高，小心安装很重要。
广播碰到电力线，喇叭怪叫要冒烟。
如果有人触了电，切断电源莫迟延。
电线要是着了火，不能带电用水泼。
金属外壳用电器，接地保护要做好。
雷电是大气中一种剧烈的放电现象
四、注意防雷
现代建筑上的避雷针
高压输电铁塔上的防雷导线
　1．不要靠近金属栏杆，各种电器应暂停使用。
　2．迅速走进屋内，或汽车内。
　3．不要手持金属杆，金属饰物包括手表要抛离。
　4．在高山上，应该找没有积水的凹坑处双脚并
拢蹲下。
3．急救措施
2．安全用电原则
1．触电类型
