四川省广元天立2019-2020学年第一学期高二期末模拟考试物理试卷Word版含答案

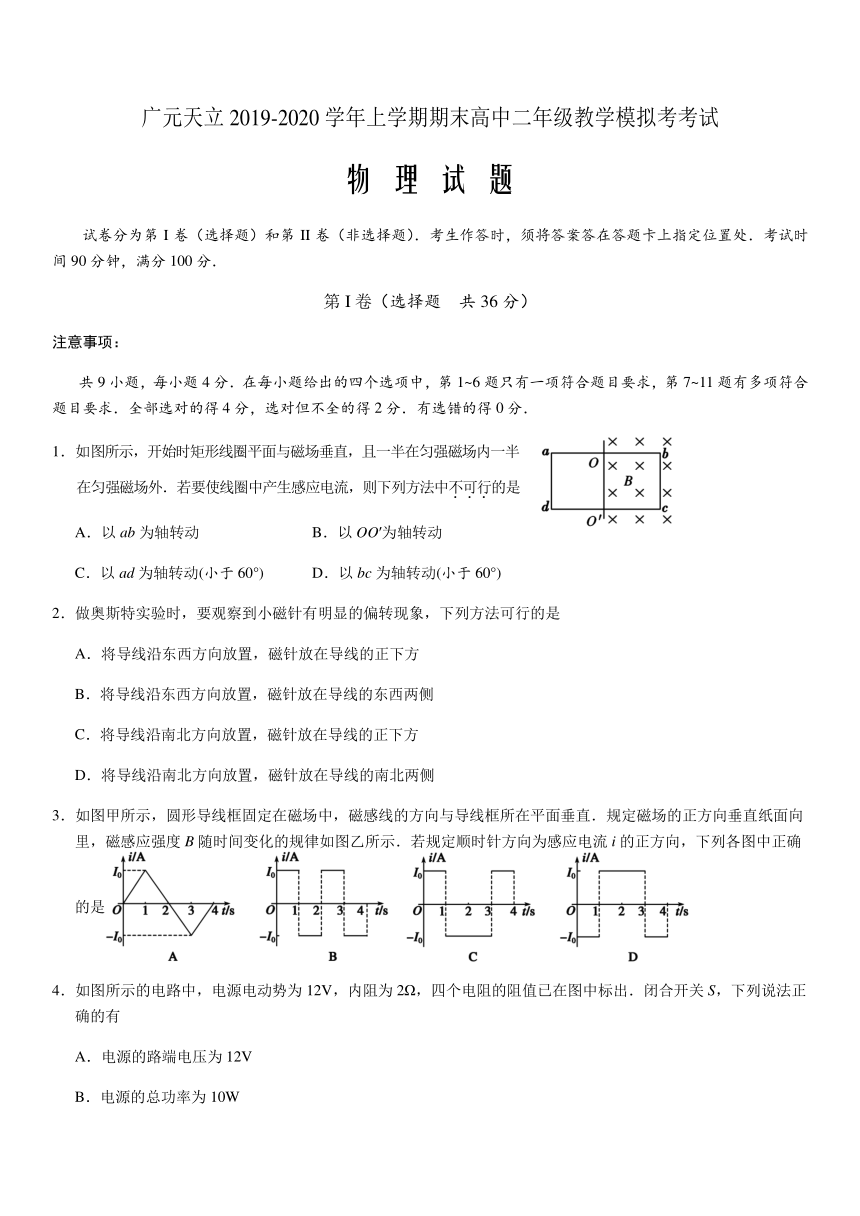

广元天立2019-2020学年上学期期末高中二年级教学模拟考考试
物 理 试 题
试卷分为第I卷（选择题）和第II卷（非选择题）．考生作答时，须将答案答在答题卡上指定位置处．考试时间90分钟，满分100分．
第I卷（选择题 共36分）
注意事项：
共9小题，每小题4分．在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~11题有多项符合题目要求．全部选对的得4分，选对但不全的得2分．有选错的得0分．
1．如图所示，开始时矩形线圈平面与磁场垂直，且一半在匀强磁场内一半
在匀强磁场外．若要使线圈中产生感应电流，则下列方法中不可行的是
A．以ab为轴转动 B．以OO′为轴转动
C．以ad为轴转动(小于60°) D．以bc为轴转动(小于60°)
2．做奥斯特实验时，要观察到小磁针有明显的偏转现象，下列方法可行的是
A．将导线沿东西方向放置，磁针放在导线的正下方
B．将导线沿东西方向放置，磁针放在导线的东西两侧
C．将导线沿南北方向放置，磁针放在导线的正下方
D．将导线沿南北方向放置，磁针放在导线的南北两侧
3．如图甲所示，圆形导线框固定在磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图乙所示．若规定顺时针方向为感应电流i的正方向，下列各图中正确的是
4．如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有
A．电源的路端电压为12V
B．电源的总功率为10W

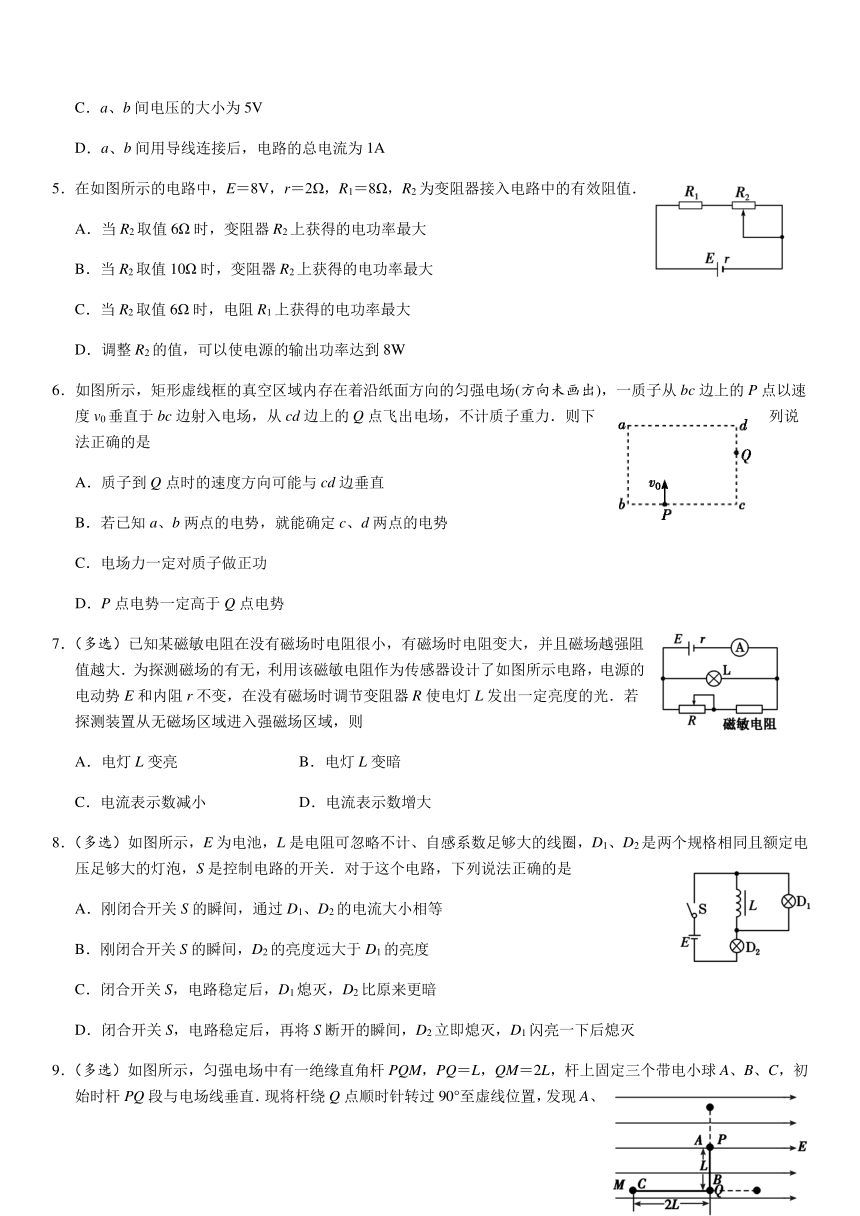

C．a、b间电压的大小为5V
D．a、b间用导线连接后，电路的总电流为1A
5．在如图所示的电路中，E＝8V，r＝2Ω，R1＝8Ω，R2为变阻器接入电路中的有效阻值．
A．当R2取值6Ω时，变阻器R2上获得的电功率最大
B．当R2取值10Ω时，变阻器R2上获得的电功率最大
C．当R2取值6Ω时，电阻R1上获得的电功率最大
D．调整R2的值，可以使电源的输出功率达到8W
6．如图所示，矩形虚线框的真空区域内存在着沿纸面方向的匀强电场(方向未画出)，一质子从bc边上的P点以速度v0垂直于bc边射入电场，从cd边上的Q点飞出电场，不计质子重力．则下列说法正确的是
A．质子到Q点时的速度方向可能与cd边垂直
B．若已知a、b两点的电势，就能确定c、d两点的电势
C．电场力一定对质子做正功
D．P点电势一定高于Q点电势
7．（多选）已知某磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用该磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L发出一定亮度的光．若探测装置从无磁场区域进入强磁场区域，则
A．电灯L变亮 B．电灯L变暗
C．电流表示数减小 D．电流表示数增大
8．（多选）如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是
A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等
B．刚闭合开关S的瞬间，D2的亮度远大于D1的亮度
C．闭合开关S，电路稳定后，D1熄灭，D2比原来更暗
D．闭合开关S，电路稳定后，再将S断开的瞬间，D2立即熄灭，D1闪亮一下后熄灭

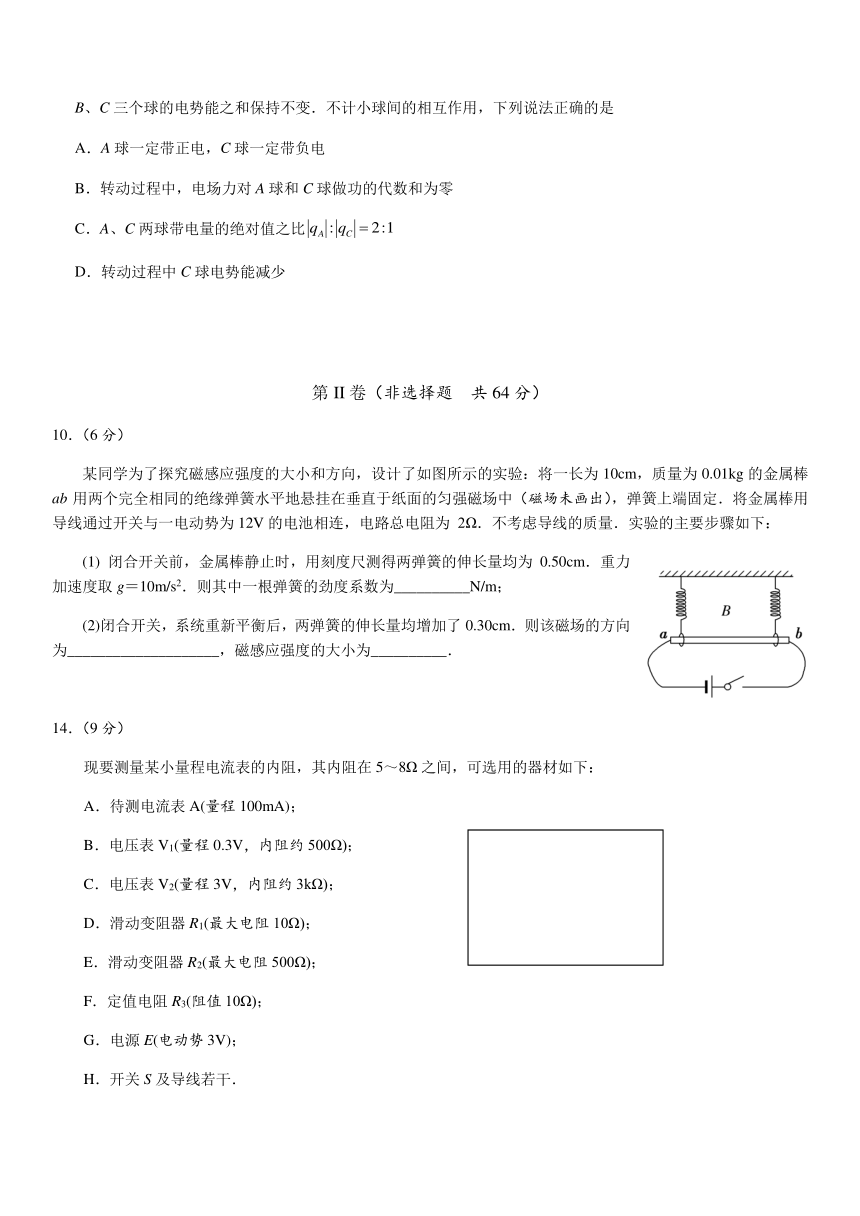

9．（多选）如图所示，匀强电场中有一绝缘直角杆PQM，PQ＝L，QM＝2L，杆上固定三个带电小球A、B、C，初始时杆PQ段与电场线垂直．现将杆绕Q点顺时针转过90°至虚线位置，发现A、B、C三个球的电势能之和保持不变．不计小球间的相互作用，下列说法正确的是
A．A球一定带正电，C球一定带负电
B．转动过程中，电场力对A球和C球做功的代数和为零
C．A、C两球带电量的绝对值之比
D．转动过程中C球电势能减少


第II卷（非选择题 共64分）
10．（6分）
某同学为了探究磁感应强度的大小和方向，设计了如图所示的实验：将一长为10cm，质量为0.01kg的金属棒ab用两个完全相同的绝缘弹簧水平地悬挂在垂直于纸面的匀强磁场中（磁场未画出），弹簧上端固定．将金属棒用导线通过开关与一电动势为12V的电池相连，电路总电阻为 2Ω．不考虑导线的质量．实验的主要步骤如下：
(1) 闭合开关前，金属棒静止时，用刻度尺测得两弹簧的伸长量均为0.50cm．重力加速度取g＝10m/s2．则其中一根弹簧的劲度系数为__________N/m；
(2)闭合开关，系统重新平衡后，两弹簧的伸长量均增加了0.30cm．则该磁场的方向为____________________，磁感应强度的大小为__________．

14．（9分）
现要测量某小量程电流表的内阻，其内阻在5～8Ω之间，可选用的器材如下：
A．待测电流表A(量程100mA)；
B．电压表V1(量程0.3V，内阻约500Ω)；
C．电压表V2(量程3V，内阻约3kΩ)；
D．滑动变阻器R1(最大电阻10Ω)；
E．滑动变阻器R2(最大电阻500Ω)；
F．定值电阻R3(阻值10Ω)；
G．电源E(电动势3V)；
H．开关S及导线若干．
要求测量结果尽可能精确且电流表、电压表的示数能从零开始调节．

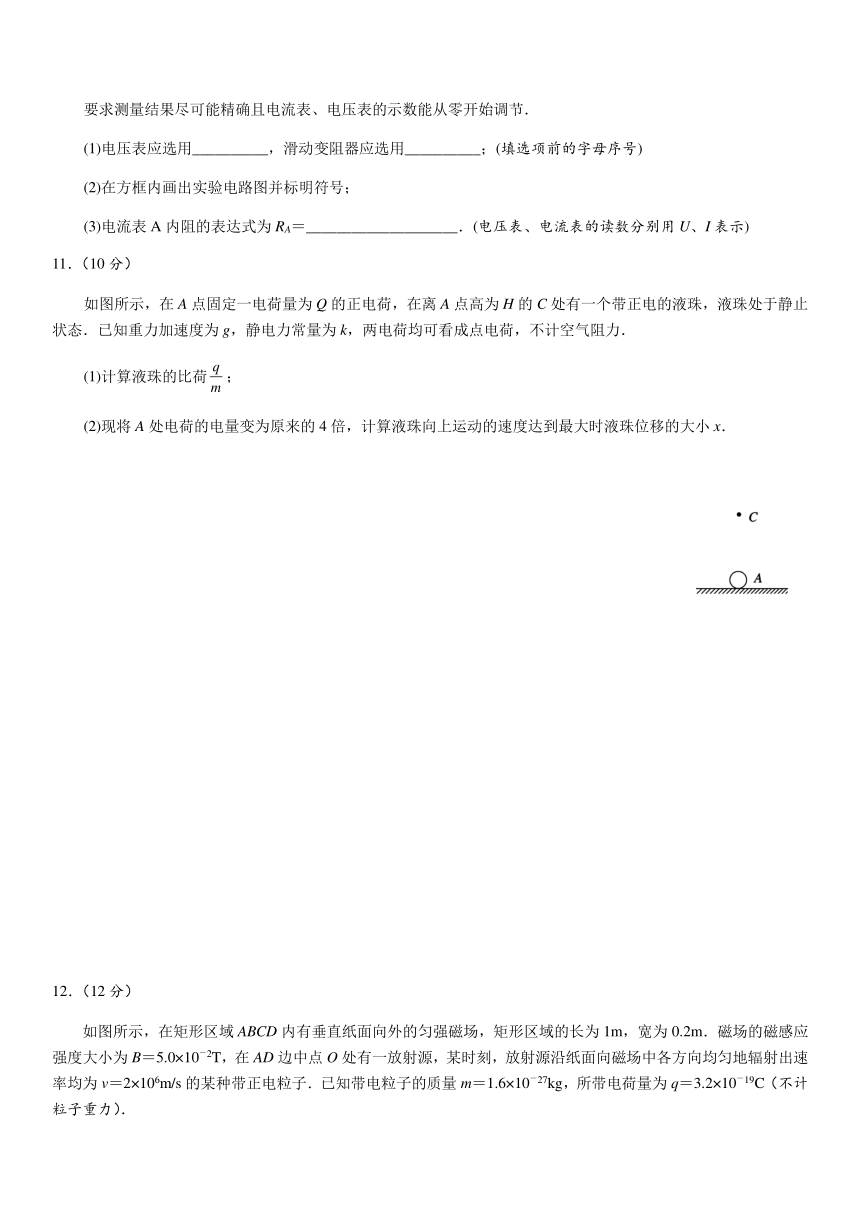

(1)电压表应选用__________，滑动变阻器应选用__________；(填选项前的字母序号)
(2)在方框内画出实验电路图并标明符号；
(3)电流表A内阻的表达式为RA＝____________________．(电压表、电流表的读数分别用U、I表示)
11．（10分）
如图所示，在A点固定一电荷量为Q的正电荷，在离A点高为H的C处有一个带正电的液珠，液珠处于静止状态．已知重力加速度为g，静电力常量为k，两电荷均可看成点电荷，不计空气阻力．
(1)计算液珠的比荷；
(2)现将A处电荷的电量变为原来的4倍，计算液珠向上运动的速度达到最大时液珠位移的大小x．













12．（12分）
如图所示，在矩形区域ABCD内有垂直纸面向外的匀强磁场，矩形区域的长为1m，宽为0.2m．磁场的磁感应强度大小为B＝5.0×10－2T，在AD边中点O处有一放射源，某时刻，放射源沿纸面向磁场中各方向均匀地辐射出速率均为v＝2×106m/s的某种带正电粒子．已知带电粒子的质量m＝1.6×10－27kg，所带电荷量为q＝3.2×10－19C（不计粒子重力）．

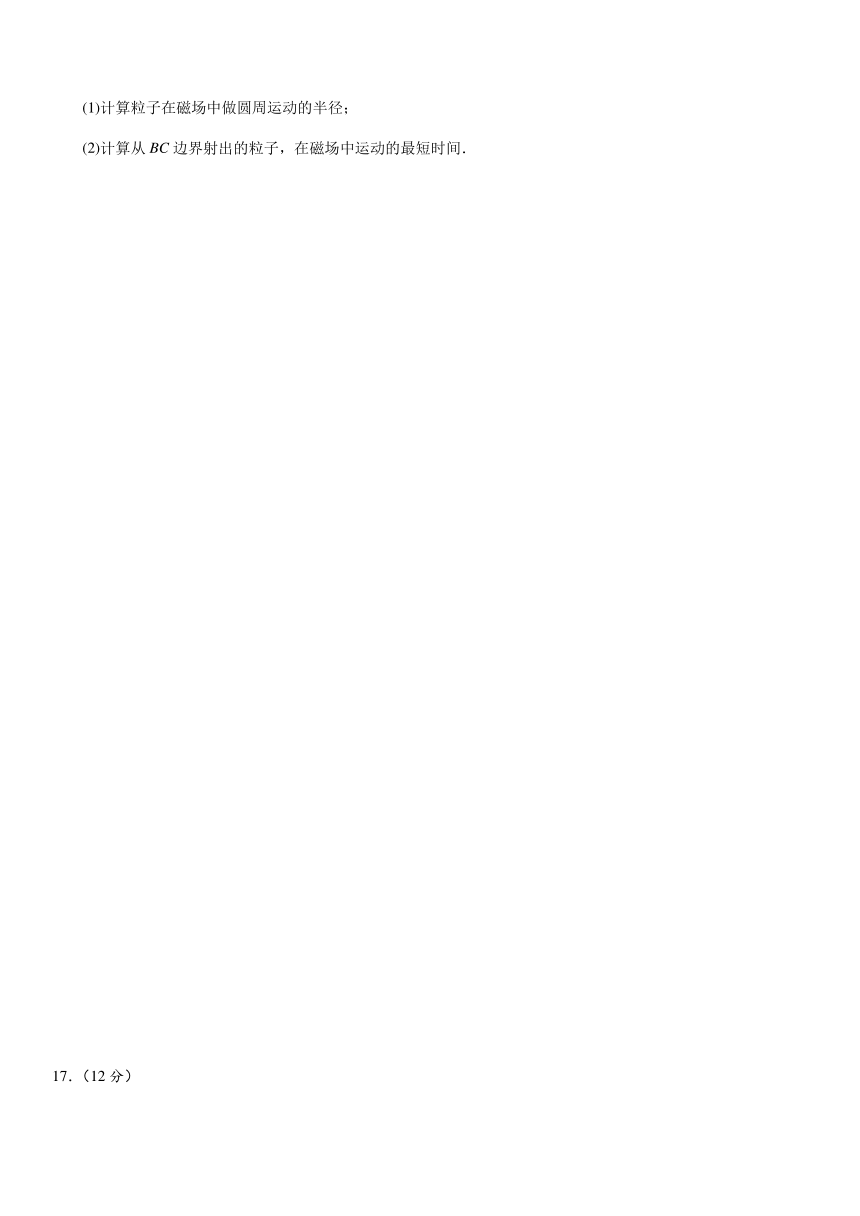

(1)计算粒子在磁场中做圆周运动的半径；
(2)计算从BC边界射出的粒子，在磁场中运动的最短时间．






















17．（12分）
如图所示，水平放置的平行金属导轨宽度为d＝1m，导轨间接有一阻值为R＝2Ω的灯泡，一质量为m＝1kg的金属棒跨接在导轨之上，其电阻为r＝1Ω，且和导轨始终接触良好．整个装置放在磁感应强度为B＝2T的匀强磁场中，磁场方向垂直导轨平面向下．现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动．
(1)若金属棒与导轨间的动摩擦因数为μ＝0.2，施加的水平恒力为F＝10N，计算金属棒稳定后速度v1的大小；
(2)若金属棒与导轨间光滑，水平力F的功率恒为P＝20W，经历t＝1s的过程中灯泡产生的热量为QR＝12J，计算此时金属棒速度v2的大小？













18．（15分）
如图所示，在真空中，沿水平方向和竖直方向建立直角坐标系xOy，在x轴上方有一沿x轴正方向的匀强电场E(电场强度E的大小未知)．有一质量为m、带电荷量为+q的小球，从坐标原点O由静止开始自由下落，当小球运动到P(0，-h)点时，在x轴下方突然加一竖直向上的匀强电场，其电场强度与x轴上方的电场强度大小相等，且小球从P点返回到O点与从O点下落到P点所用时间相等，重力加速度为g．试计算：
(1)小球返回O点时速度的大小；
(2)匀强电场的电场强度E的大小；
(3)小球运动到最高点时的位置坐标．




















物理试题参考答案

题号 1 2 3 4 5 6 7 8 9
答案 D C C C B A AC AD BC
10．（6分）(1)10 (2)垂直纸面向里；0.1T
11．（9分）
(1)C(或V2)；D(或R1)
(2)如图所示
(3)
12．（10分）(1) (2)H
(1)对液珠有
解得
(2)当液珠的加速度减小到零时，液珠速度最大，设此时两者相距为h
由力的平衡有
解得 h=2H
液珠的位移 x=2H-H=H

13．（12分）
(1)根据牛顿第二定律得 Bqv＝
解得粒子的运动半径
(2)因为所有粒子的轨道半径相同，所以弦最短的圆弧对应的时间最短，作EO⊥AD，EO弦最短，如图所示．
根据几何关系，圆心角 θ＝60?
粒子运动的周期为
所以最短时间为 (1分)

14．（12分）(1)6m/s　 (2)2m/s
(1)金属棒稳定后 F＝μmg＋F安
其中 ，
解得 6m/s
(2)金属棒和灯泡串联，由Q＝I2Rt，可知得灯泡和金属棒产生的
热量之比为
由能量守恒得
解得 2m/s

15．（15分）(1) 　(2) (3)(16h，4h)
(1)设小球从O→P所用时间为t，在P点时的速度为v1，返回O点时的速度为v2．
竖直方向 ，解得
到P点时的速度

P→O，加上竖直向上的电场后有
解得
(2) P→O：
由牛顿定律有 Eq–mg=ma
其中加速度
解得
(3) O→最高点，设小球的运动时间为t2．
竖直方向 由，解得y=4h
由v2＝gt2，解得
水平方向
所以小球运动到最高点时的位置坐标为(16h，4h).
