人教版九年级物理 17.4欧姆定律在串、并联电路中的应用 教案

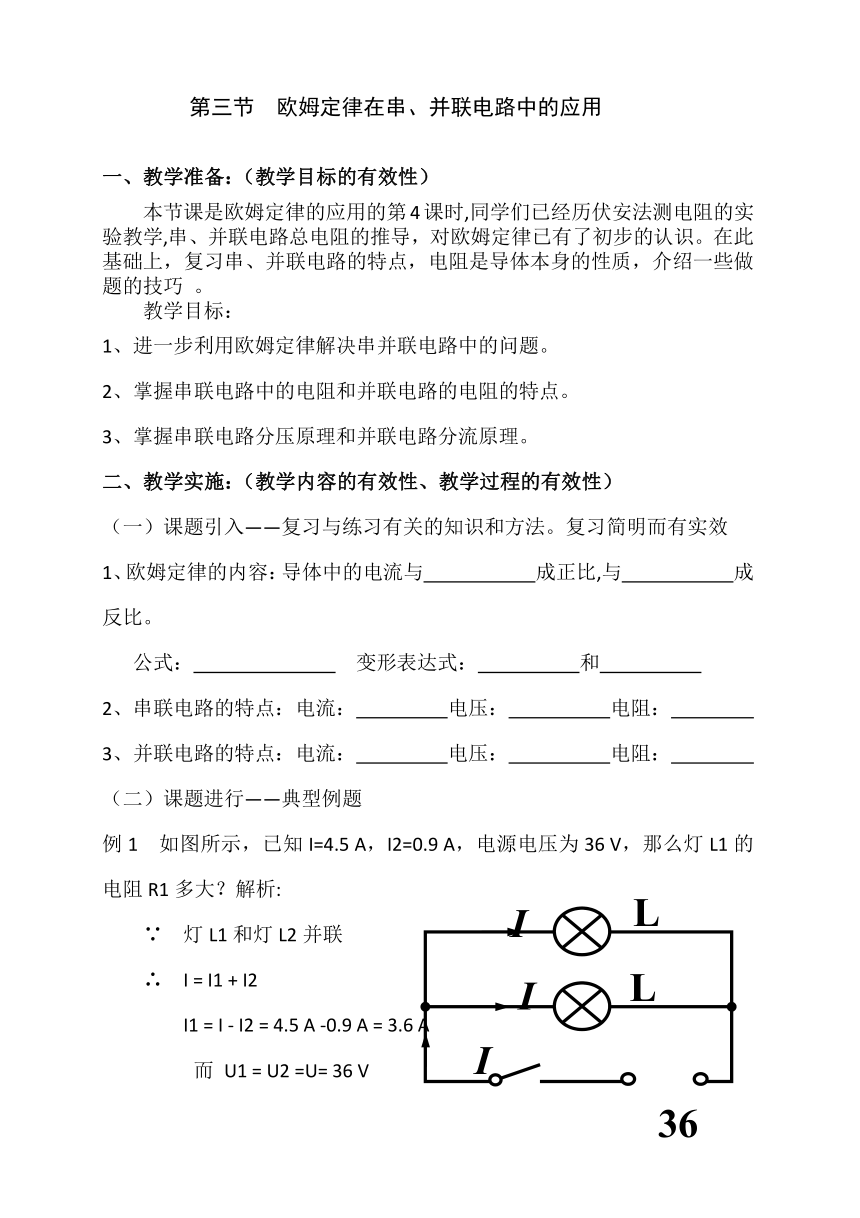

第三节 欧姆定律在串、并联电路中的应用
一、教学准备：（教学目标的有效性）
本节课是欧姆定律的应用的第4课时,同学们已经历伏安法测电阻的实验教学,串、并联电路总电阻的推导，对欧姆定律已有了初步的认识。在此基础上，复习串、并联电路的特点，电阻是导体本身的性质，介绍一些做题的技巧 。
教学目标：
1、进一步利用欧姆定律解决串并联电路中的问题。
2、掌握串联电路中的电阻和并联电路的电阻的特点。
3、掌握串联电路分压原理和并联电路分流原理。
二、教学实施：（教学内容的有效性、教学过程的有效性）
（一）课题引入——复习与练习有关的知识和方法。复习简明而有实效
1、欧姆定律的内容：导体中的电流与 成正比,与 成反比。
公式： 变形表达式： 和
2、串联电路的特点：电流： 电压： 电阻：
3、并联电路的特点：电流： 电压： 电阻：
（二）课题进行——典型例题
例1 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？解析:
　　∵ 灯L1和灯L2并联
　　∴ I = I1 + I2
　　　 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A
　　 而 U1 = U2 =U= 36 V

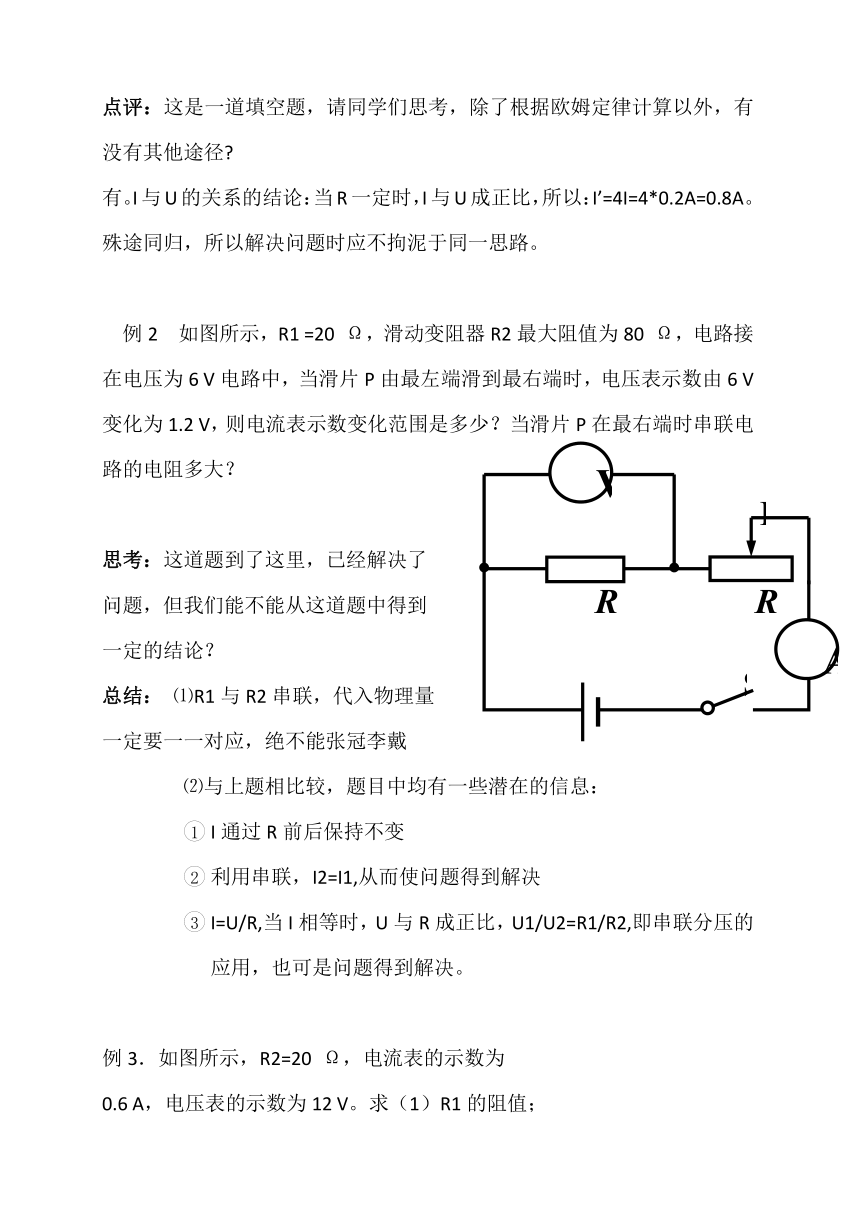

点评：这是一道填空题，请同学们思考，除了根据欧姆定律计算以外，有没有其他途径?
有。I与U的关系的结论：当R一定时，I与U成正比，所以：I’=4I=4*0.2A=0.8A。殊途同归，所以解决问题时应不拘泥于同一思路。
　例2 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为6 V电路中，当滑片P由最左端滑到最右端时，电压表示数由6 V变化为1.2 V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？
思考：这道题到了这里，已经解决了
问题，但我们能不能从这道题中得到
一定的结论？
总结： ⑴R1与R2串联，代入物理量
一定要一一对应，绝不能张冠李戴
⑵与上题相比较，题目中均有一些潜在的信息：
I通过R前后保持不变
利用串联，I2=I1,从而使问题得到解决
I=U/R,当I相等时，U与R成正比，U1/U2=R1/R2,即串联分压的应用，也可是问题得到解决。
例3．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。
总结：在分析电路的过程中，特别
小心提防短路现象，三个物理量要
对应于同一段导体。
例4．实验室中如果没有电流表，只有电压表。如何测量未知电阻？
（三）小结（师生互动）
综上：应用欧姆定律解题时注意：
1、I、U、R三个物理量的同体性，即必须是同一段电路或同一电阻的。
2、I、U、R三个物理量的同时性，即当电路中由于开关的断开或闭合，
造成电路的连接情况发生变化。
方法 ：根据题意画出相应的等效电路图，确定串、并联关系，再用欧姆定律求解。
三、教学评价（教学结果的有效性）
有效教学界定为教师通过教学过程的合规律性，成功引起、维持和促进学生的学习，相对有效地达到了预期教学效果。以下是这节课的教学结果。
难点1：欧姆定律的内容
原因分析：“欧姆定律”是初中物理电学中的一个重点和难点。重点是因为它反映了电路中影响电流大小的因素，将电流、电阻、电压这三个物理量进一步的以定量形式体现之间的关系。难点是在表达电流与电压、电阻的关系时，一要注意条件，二是要注意因果关系。
难点突破：在所选例题中，创设问题情境，强化训练条件和因果关系并应用。如：导体电阻一定时，通过导体的电流与导体两端的电压成正比等 。
难点2：由I=U/R 可得R=U/I，但R与U、I之间只有运算
原因分析：电阻可以用电压除以电流来计算大小，但电阻本身的大小与电压和电流的大小无关 。
难点突破：所选例题中不断强化电阻是导体本身的一种性质，由材料 、长度、横截面积、温度决定的 。即何谓定值电阻，这也是解题中常见的隐含的已知条件 。
难点3：I、U、R三个物理量的同体性
原因分析：应用欧姆定律解题时，要注意公式中I 、U 、R 必须是同一段电路或同一电阻的 ，而在实际电路的计算中，往往有几段电路，学生容易混淆 。
难点突破：在解题分析中，训练学生在审题过程中明确研究的是哪一段电路或哪一个电阻，然后找准与这一段电路相对应的I 、U 、R 。
难点4：I、U、R三个物理量的同时性
原因分析：电路中由于开关的断开或闭合，造成电路的连接情况发生变化，此时，应用欧姆定律时要注意I、U、R只能是此时相对应的三个物理量 。
难点突破：电路中由于开关的断开或闭合，造成电路的连接情况发生变化的问题，首先应根据题意画出开关状态变化对应的等效电路图，确定各用电器串、并联关系，再用欧姆定律求解 。
在实际的教学中，在习题课上敢于暴露学生的错误是一个很大胆的尝试，同时在学生中面批并且及时对其给予肯定的一系列做法受到同行的一致好评。
习题课的教学在初中物理教学中占有一定的比重。在教学中要关注全体学生的发展、关注教育教学的实效、关注学生积极主动参与的过程，使之成为有效课堂。
