粤教版地理七年级上册第二章第三节 等高线与地形图的判读 课件（共25张PPT）

(共25张PPT)
海拔/米
0
-2000
2000
4000
6000
A
C

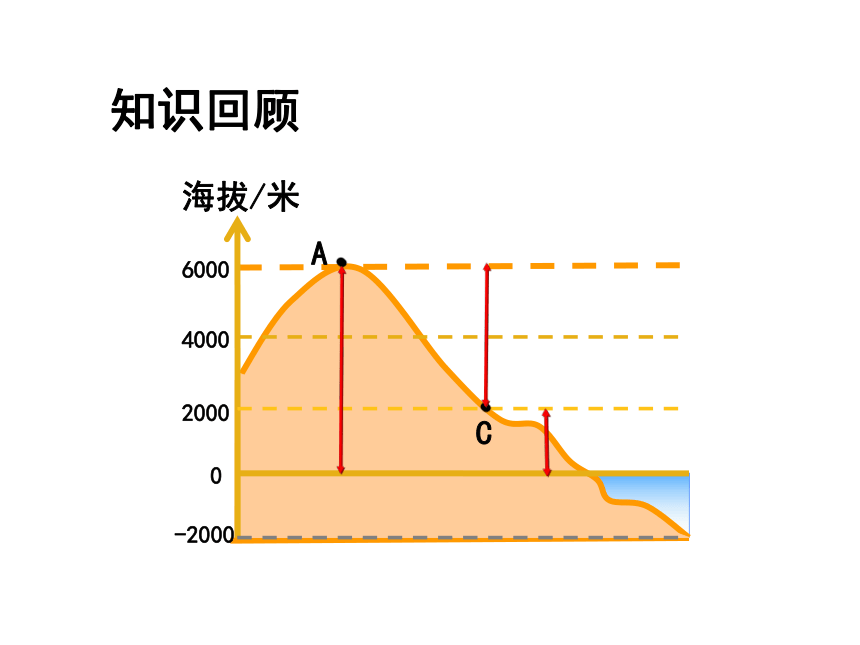

知识回顾

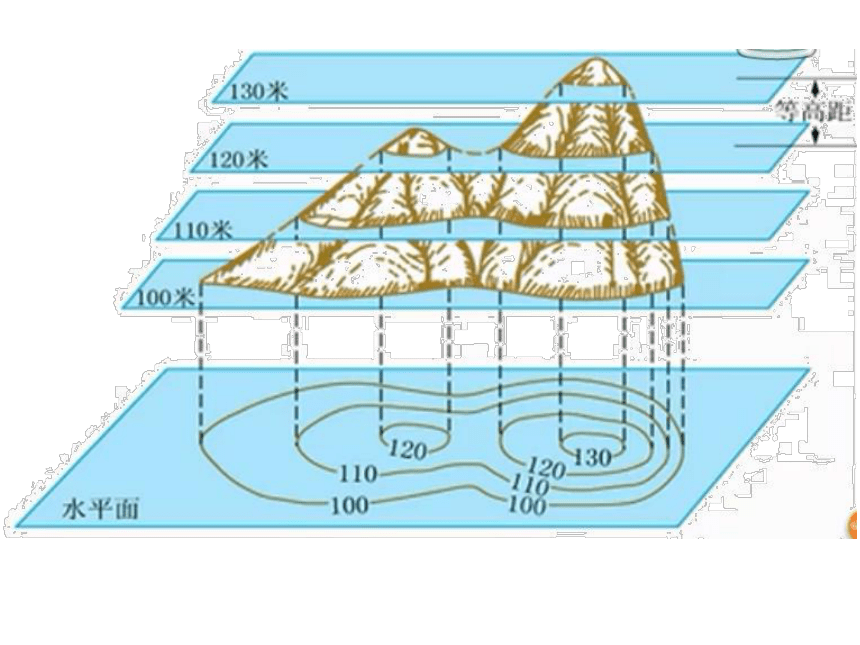

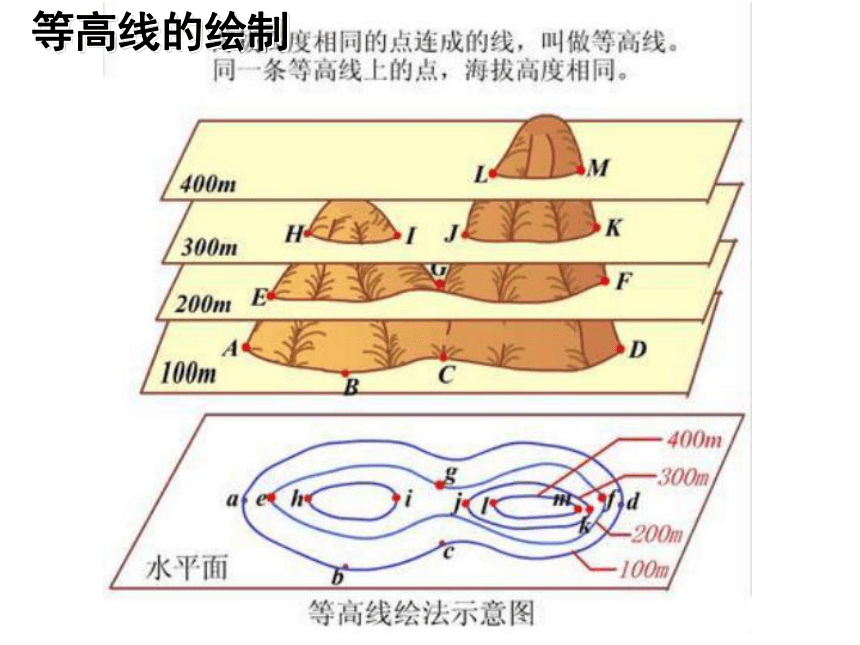

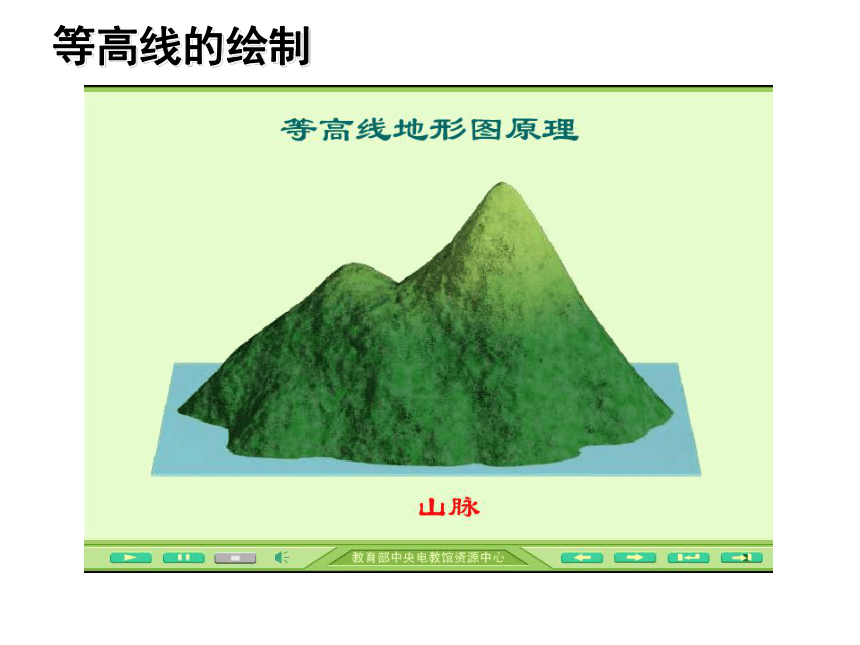

等高线的绘制
等高线的绘制

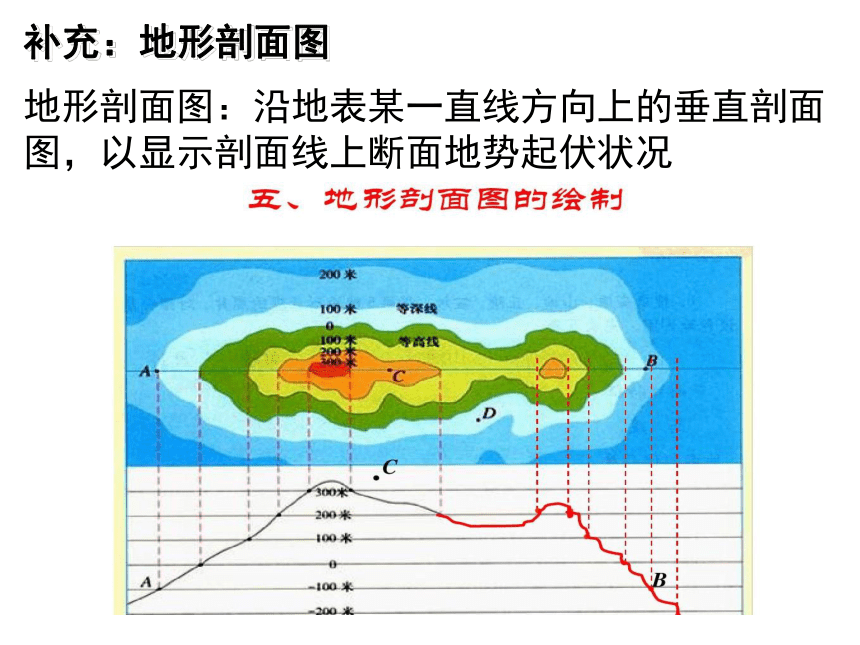

补充：地形剖面图
地形剖面图：沿地表某一直线方向上的垂直剖面图，以显示剖面线上断面地势起伏状况

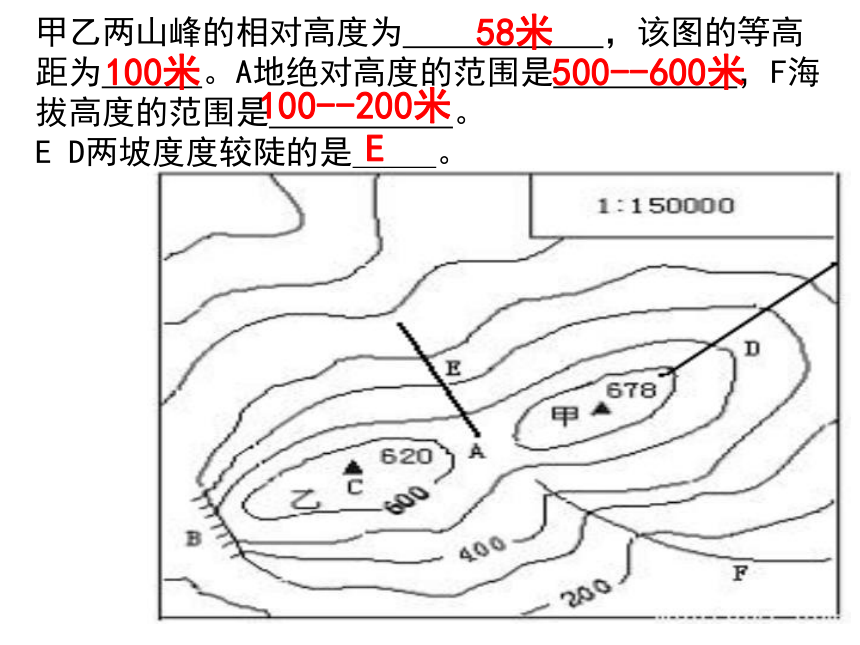

甲乙两山峰的相对高度为 ，该图的等高
距为 。A地绝对高度的范围是 ，F海
拔高度的范围是 。
E D两坡度度较陡的是 。

58米
100米
500--600米
100--200米
E

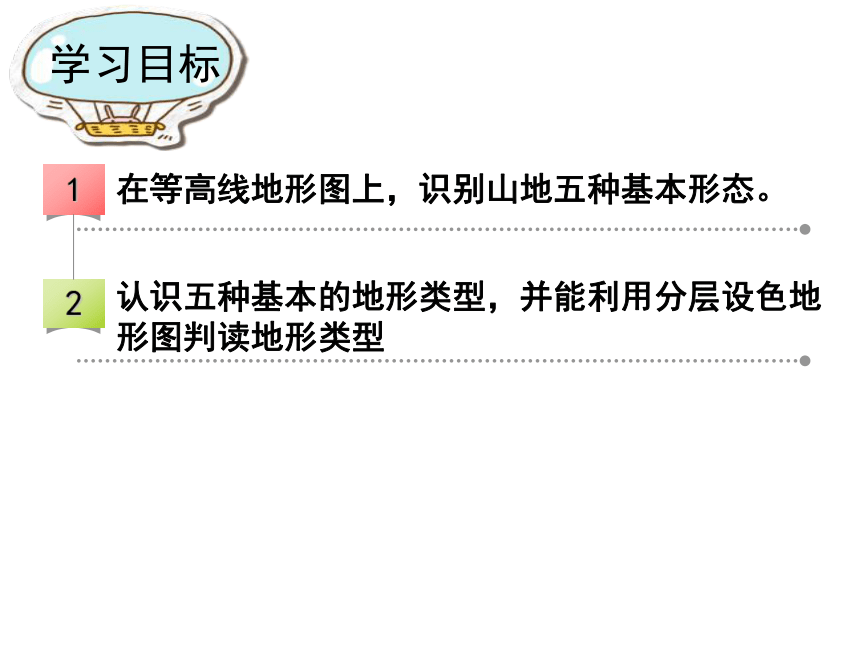

认识五种基本的地形类型，并能利用分层设色地形图判读地形类型
在等高线地形图上，识别山地五种基本形态。　

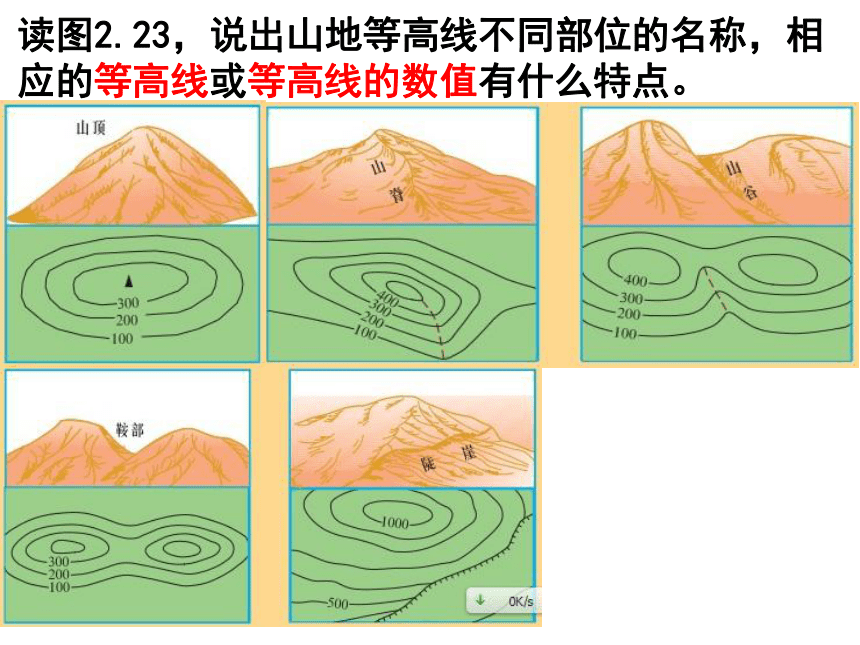

读图2.23，说出山地等高线不同部位的名称，相应的等高线或等高线的数值有什么特点。

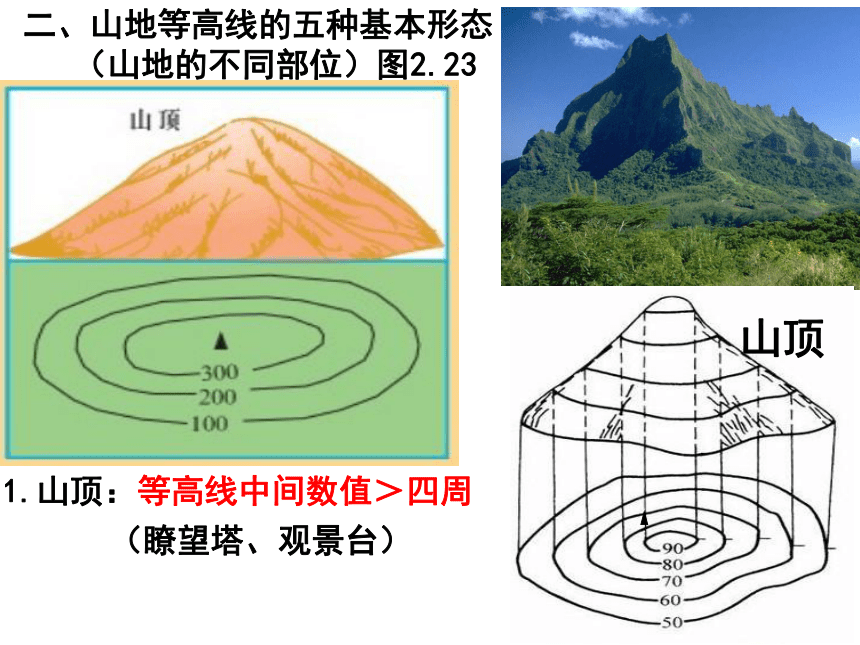

1.山顶：等高线中间数值＞四周
（瞭望塔、观景台）
二、山地等高线的五种基本形态
（山地的不同部位）图2.23
A=C=200m
200m2.山脊：等高线凸向低处
（分水岭）
3.山谷：等高线凸向高处
（河流、集水线）
A=C=200m
100m4.鞍部：两山顶之间的低地
（交通要道、关隘）
5.陡崖：多条等高线重叠
（攀岩）
山顶
山脊
山谷
鞍部
陡崖
读等高线地形图，完成3~5题。
3．图中山顶B的海拔高度可能是( )
A．440米 B．400米 C．531米 D．395米
4．图中C表示的地形是( )
A．山谷 B．鞍部 C．山顶 D．山脊
5．图中A表示的地形是( )
A．鞍部 B．山谷 C．山脊 D．山顶
C
B
C
A
A
补充
山地
平原
高原
丘陵
盆地
自主学习：读图2.25，五种常见的基本地形有哪些？结合图片描述各地形类型的特点
海拔＜200米，地面平坦，起伏小
平原：
海拔＞500米，中心地面起伏小，边缘陡峻
高原：
三、地形图的判读（五种常见的基本地形）
海拔在200--500米，坡度和缓
丘陵：
海拔在500米以上，坡度陡峻
山地：
四周高中间低
盆地：
1.概念：在不同的等高线之间，涂上不同颜色就可制
成分层设色地形图。
四、分层设色地形图
自主学习：预习36页课文，找出分层设色地形图的概念作用，完成37页活动第1题
2.作用：直观判断地势起伏的状况。
（1）平原一般用_____色表示，海拔越低的平原，颜色越深。
（2）丘陵、高原、山地一般用_____色表示，海拔越高，颜色越深
（3）海洋、湖泊一般用_____色表示，水越深，颜色越深。
（4）积雪、冰川一般用_____色表示。
白
黄褐
蓝
绿
请你在图2.26上找出世界最大的平原——亚马孙平原，最大的高原——巴西高原，最大的盆地——刚果盆地，最长的山脉——安第斯山脉。
