2019年秋人教版高二物理选修3-1单元练习卷：第2章 恒定电流

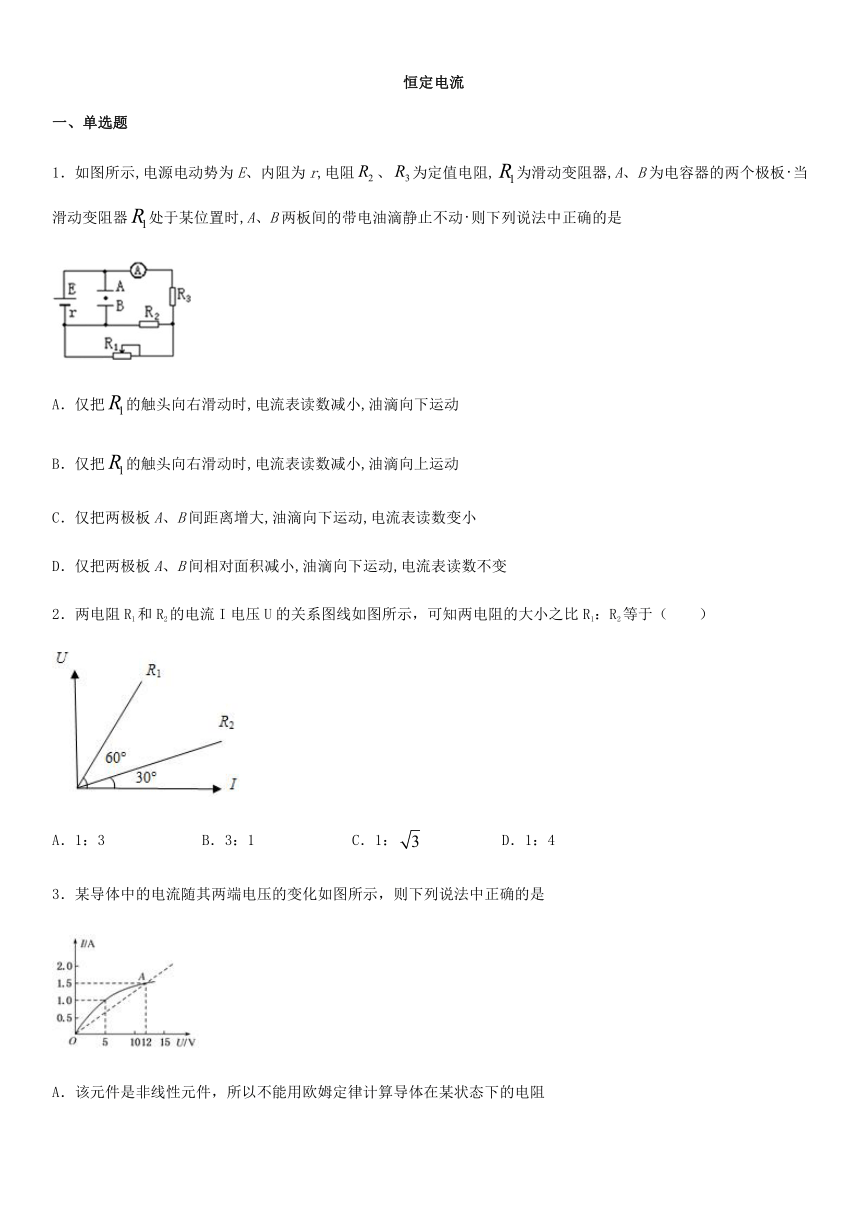

恒定电流
一、单选题
1．如图所示,电源电动势为E、内阻为r,电阻、为定值电阻,为滑动变阻器,A、B为电容器的两个极板当滑动变阻器处于某位置时,A、B两板间的带电油滴静止不动则下列说法中正确的是

A．仅把的触头向右滑动时,电流表读数减小,油滴向下运动
B．仅把的触头向右滑动时,电流表读数减小,油滴向上运动
C．仅把两极板A、B间距离增大,油滴向下运动,电流表读数变小
D．仅把两极板A、B间相对面积减小,油滴向下运动,电流表读数不变
2．两电阻R1和R2的电流I电压U的关系图线如图所示，可知两电阻的大小之比R1：R2等于（　　）

A．1：3 B．3：1 C．1： D．1：4
3．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是

A．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态下的电阻

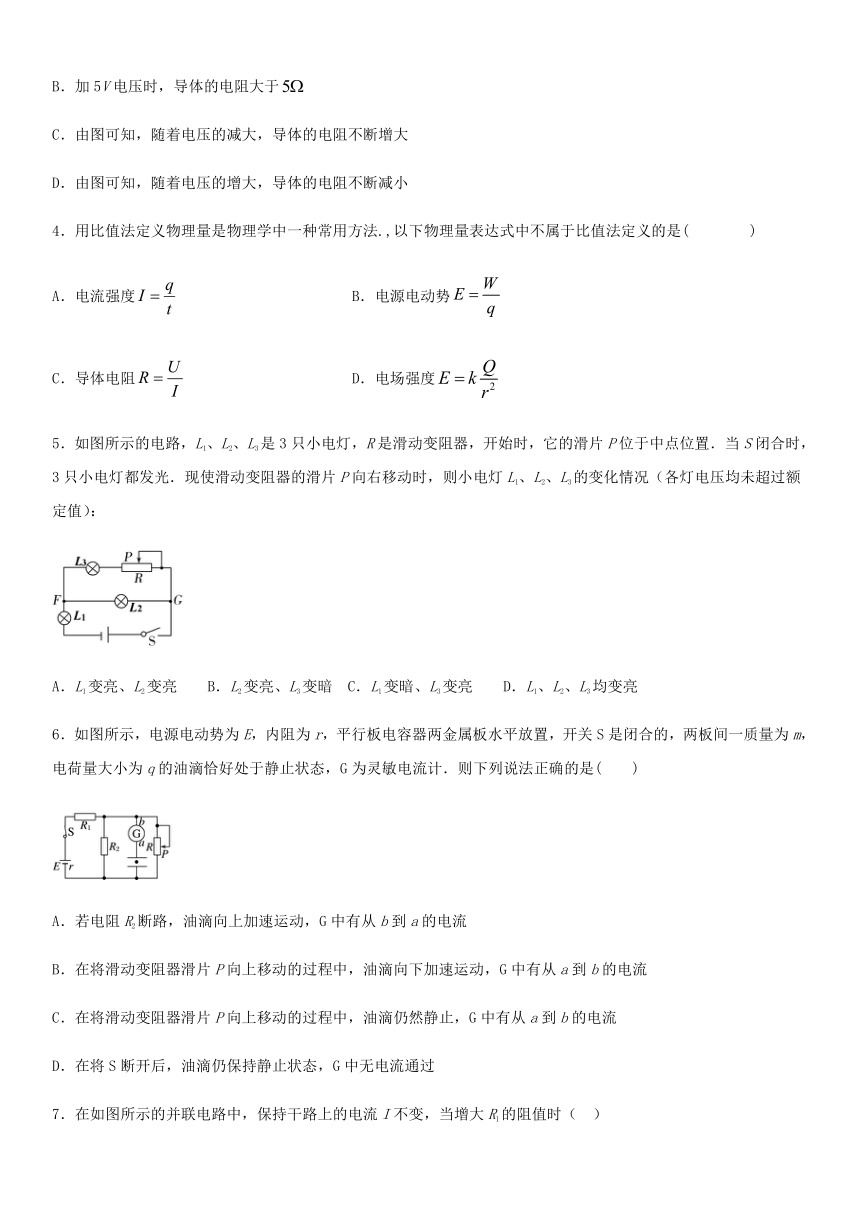

B．加5V电压时，导体的电阻大于
C．由图可知，随着电压的减大，导体的电阻不断增大
D．由图可知，随着电压的增大，导体的电阻不断减小
4．用比值法定义物理量是物理学中一种常用方法.,以下物理量表达式中不属于比值法定义的是(????)
A．电流强度 B．电源电动势
C．导体电阻 D．电场强度
5．如图所示的电路，L1、L2、L3是3只小电灯，R是滑动变阻器，开始时，它的滑片P位于中点位置．当S闭合时，3只小电灯都发光．现使滑动变阻器的滑片P向右移动时，则小电灯L1、L2、L3的变化情况（各灯电压均未超过额定值）：

A．L1变亮、L2变亮 B．L2变亮、L3变暗 C．L1变暗、L3变亮 D．L1、L2、L3均变亮
6．如图所示，电源电动势为E，内阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m，电荷量大小为q的油滴恰好处于静止状态，G为灵敏电流计．则下列说法正确的是(　　)

A．若电阻R2断路，油滴向上加速运动，G中有从b到a的电流
B．在将滑动变阻器滑片P向上移动的过程中，油滴向下加速运动，G中有从a到b的电流
C．在将滑动变阻器滑片P向上移动的过程中，油滴仍然静止，G中有从a到b的电流
D．在将S断开后，油滴仍保持静止状态，G中无电流通过

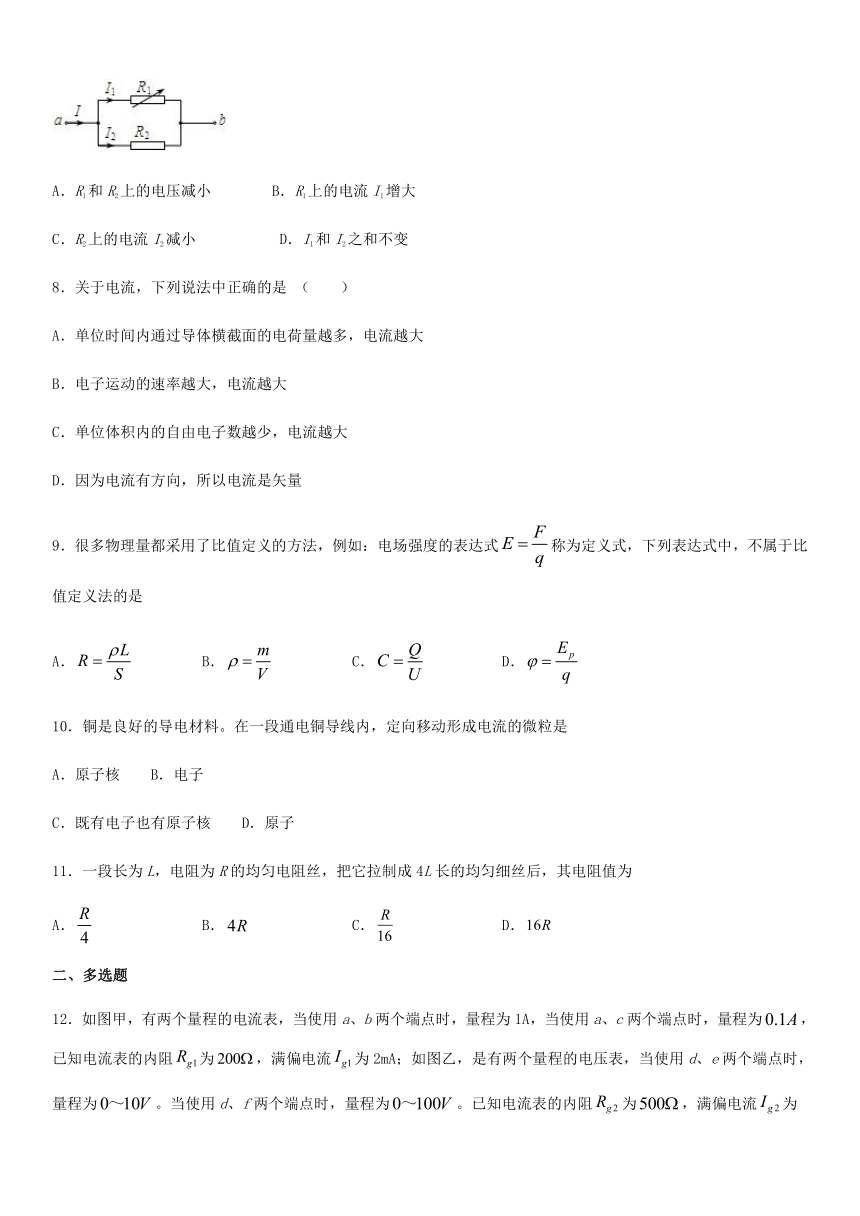

7．在如图所示的并联电路中，保持干路上的电流I不变，当增大R1的阻值时（ ）

A．R1和R2上的电压减小 B．R1上的电流I1增大
C．R2上的电流I2减小 D．I1和I2之和不变
8．关于电流，下列说法中正确的是 （ ）
A．单位时间内通过导体横截面的电荷量越多，电流越大
B．电子运动的速率越大，电流越大
C．单位体积内的自由电子数越少，电流越大
D．因为电流有方向，所以电流是矢量
9．很多物理量都采用了比值定义的方法，例如：电场强度的表达式称为定义式，下列表达式中，不属于比值定义法的是
A． B． C． D．
10．铜是良好的导电材料。在一段通电铜导线内，定向移动形成电流的微粒是
A．原子核 B．电子
C．既有电子也有原子核 D．原子
11．一段长为L，电阻为R的均匀电阻丝，把它拉制成4L长的均匀细丝后，其电阻值为
A． B． C． D．
二、多选题

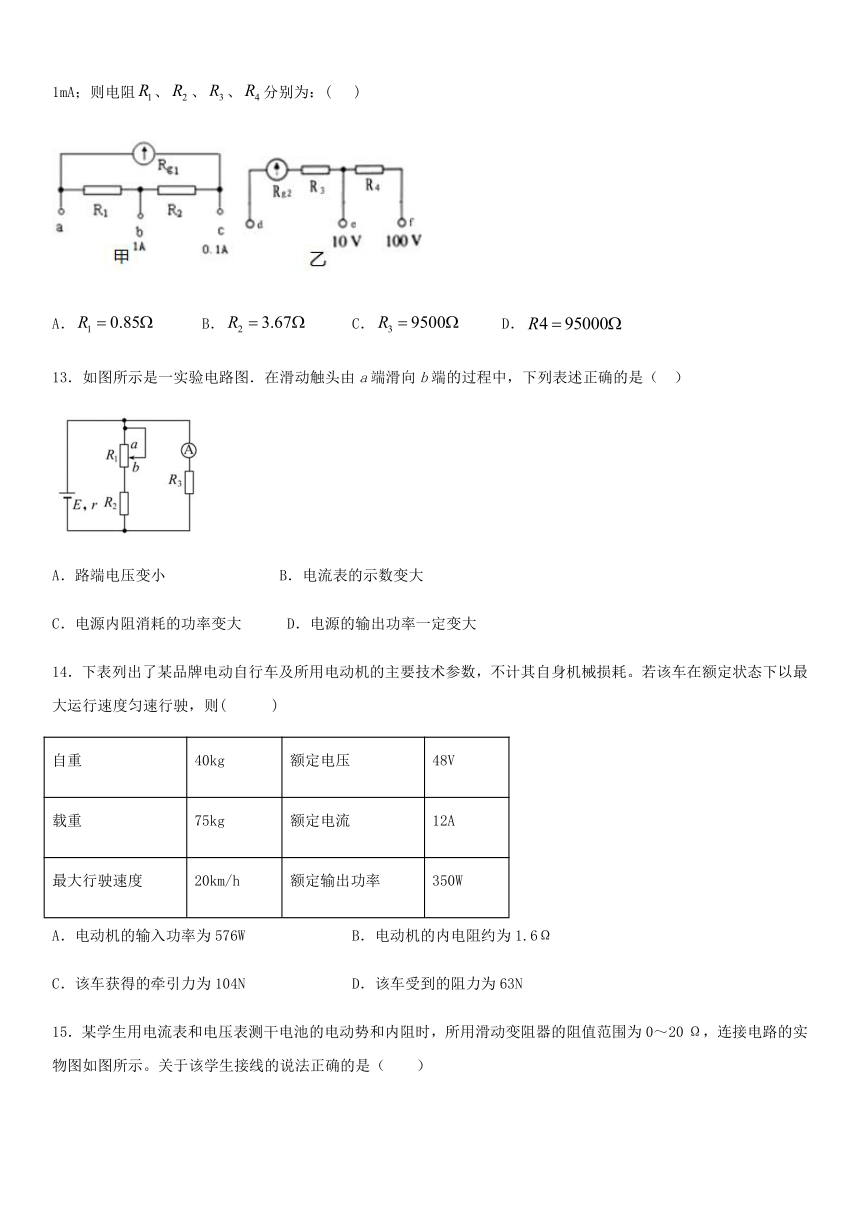

12．如图甲，有两个量程的电流表，当使用a、b两个端点时，量程为1A，当使用a、c两个端点时，量程为，已知电流表的内阻为，满偏电流为2mA；如图乙，是有两个量程的电压表，当使用d、e两个端点时，量程为。当使用d、f两个端点时，量程为。已知电流表的内阻为，满偏电流为1mA；则电阻、、、分别为：( )

A． B． C． D．
13．如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是（ ）

A．路端电压变小 B．电流表的示数变大
C．电源内阻消耗的功率变大 D．电源的输出功率一定变大
14．下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗。若该车在额定状态下以最大运行速度匀速行驶，则( )
自重 40kg 额定电压 48V
载重 75kg 额定电流 12A
最大行驶速度 20km/h 额定输出功率 350W
A．电动机的输入功率为576W B．电动机的内电阻约为1.6Ω
C．该车获得的牵引力为104N D．该车受到的阻力为63N
15．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图所示。关于该学生接线的说法正确的是（ ）

A．滑动变阻器不起变阻作用 B．电流表接线有误
C．电压表量程选用不当 D．电压表接线正确
16．如图所示电源的路端电压U随输出电流I变化的图线，图线1与I轴平行，比较可知

A．三个电源的电动势相同，外电阻相同时输出电流不同
B．三个电源的电动势相同，电源内阻r3＞r2＞r1
C．三个电源的电动势相同，电源内阻r1＞r2＞r3
D．图线1所表示的电源只是一种近似，实际上不存在
17．下列说法正确的是
A．由R＝可知，电阻与电压成正比、与电流成反比
B．由R＝可知，电阻与导体的长度成正比、与横截面积成反比
C．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而增大
D．电动机正常工作时求总电功率时不能用来运算
三、实验题
18．利用如图所示的实验装置测量两节干电池组成的电源的电动势和内电阻．
(1)请在图甲中用笔画线代替导线完成电路连接____．

(2) 在实验操作正确的情况下测得数据记录在下表中，请在图乙中作出U-I图象____，
U/V 2.94 2.86 2.81 2.76 2.71 2.62
I/A 0.06 0.12 0.18 0.24 0.30 0.38
(3) 根据U-I图象，可得该电池组的电动势E＝____V，内电阻r＝____Ω.(结果均保留2位有效数字)

四、计算题
19．如图所示的电路中A、B、C为三个规格不同的小电珠，R为滑动变阻器，在A、B上分别标有“2 V，0.2 W”和“1.5 V，0.15 W”字样，而C上只看得出标有“2 V”字样．当滑片P在图示位置时，A、B、C三个小电珠均能正常发光，已知电源电动势为6 V，内阻为1 Ω，求：

(1)滑动变阻器的阻值R；
(2)三个小电珠正常发光时，滑动变阻器所消耗的电功率．
20．如图所示，定值电阻R1=4Ω、R2=16Ω、R3=4Ω、R4=6Ω、R5=10Ω，电源电动势 E=10 V，内阻不计，平行板电容器的电容C =2μF、a、b、c、d为电路中的四个结点，令结点d 电势为零．则电容器所带的电荷量为多少？并说明电容器上、下极板的正负．




参考答案
1．B2．B3．C4．D5．B6．A7．D8．A 9．A10．B11．D
12．BC13．AC14．ABD15．AB16．ABD17．BCD
18． 3.0 1.0
19．(1) (2)0.41W
20．4×10-6C ；上板带正电，下板带负电
