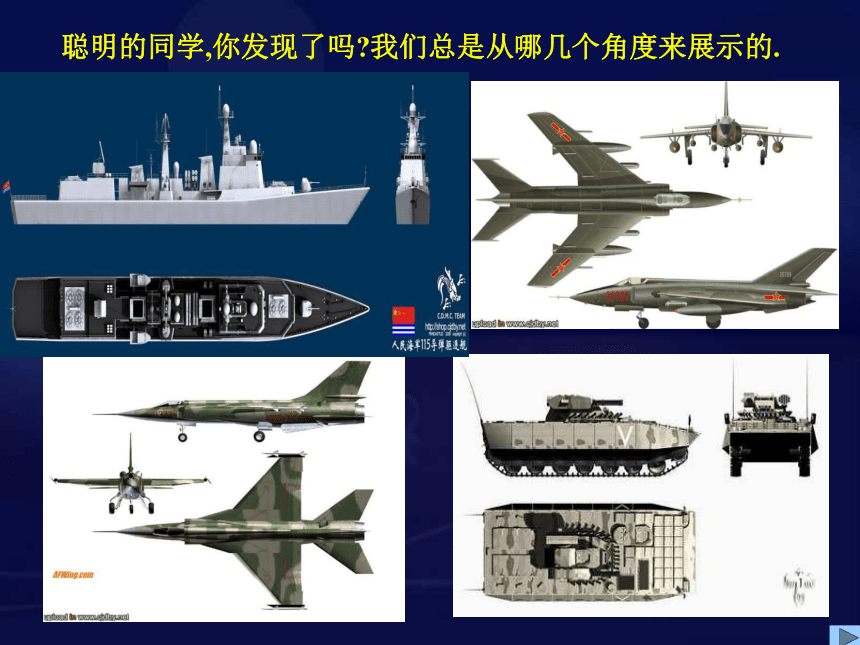

课件37张PPT。三视图新华社8月25日电: 2005年8月18日-25日历时8天的“和平使命－2005”中俄联合军事演习25日下午结束，曹刚川和伊万诺夫在演兵场检阅了两军陆海空军参演部队。 ... 伊万诺夫在俄中军事演习结束后表示，今后两国还将会举行新的联合军事演习，俄中携手团结将成为亚太地区和平与稳定的重要保障。 新闻连接在本次军演中展出了我国不少先进的武器:看一看 看一看看一看看一看聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.从正面看从侧面看从上面看飞机
模型 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 美术中我们从三个不同的视点看同一物体，测量所画出的平面形，被称做三视图。一起来学习简单物体的三视图吧！从左面看从上面看从正面看主视图俯视图左视图从上面看从左面看从正面看主视图左视图俯视图你能说出正方体的三视图分别是什么图形吗？想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.你会画圆柱的三视图吗？试一试吧！试一试主 视 图左 视 图俯 视 图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.理一理:1，从正面看到的图形叫做主视图，从上面看到的图形叫做俯视图，从左面看到的图形叫做左视图。2，画三视图必须遵循的法则：“长对正，高平齐，宽相等”

主视图 　　　　 左视图俯视图长高宽长对正高平齐宽相等.画出如图所示四棱锥的三视图。俯 视 图左 视 图主 视 图宽相等高平齐长对正三个视图的位置画三视图的步骤1、在图纸上画出各视图的中心线、对称线、轴线及其他基准线。
2、画最能反映该物体形状的视图（不一定是主视图）
3、根据三视图的对应规律画出其它视图
绘图实例：六棱柱主视正六棱柱主视图.× 体验三视图的作法 平面图看到了什么画什么 平面图 平面图俯视图左视图正视图ABC（　　）（　　）（　　）BCBABC（　　）（　　 ）（　　）AAB考考你三视图的应用 工业产品的设计加工
建筑设计与施工
三位形象设计
工业产品设计加工建筑设计与施工三维形象设计2、会画简单立体图形的三视图.1、三视图的概念；谈谈收获你想成为小小设计师吗？那就从学好三视图开始吧！
