2019-2020沪粤版九年级下册物理导学案及答案

第十六章 电磁铁与自动控制
16.1 从永磁体谈起（第1课时）
1、能够吸引铁、钴、镍等物质的性质叫 磁性 ，具有磁性的物体叫 磁体 ；
2、磁体的两端磁性最强的部分叫 磁极 。磁性最弱的在磁体的 中间 。
3、磁体的两个磁极是 南 极和 北 极，在空间内自由转动的小磁针静止时，指南的一端为 南 极，指北的一端为 北 极.
4、磁体间的相互作用规律是 同名磁极相互排斥，异名磁极相互吸引
5．一根钢棒靠近小磁针一端的磁极时发现小磁针的磁极被吸引，说明钢棒原来（ A ）
A.一定有磁性 C.可能有磁性，也可能没磁性
B.一定没磁性 D.被排斥时有磁性，被吸引时没磁性
6． 甲乙两条形磁铁之间有一小磁针，自由转动的小磁针静止时的指向如图所示，则（ B ）
A.甲是S极，乙是N极
B.甲是N极，乙是S极
C.甲乙都是N极 D.甲乙都是S极
7．如图3所示，条形磁铁的一段吸引两根大头针，图中表示正确的是（ A ）
A.甲正确
B.乙正确
C.丙正确
D.都不正确

16.1 从永磁体谈起(第2课时)
1、磁体周围存在一种物质，看不见、摸不着，我们把它叫 磁场 。磁场是有方向的，人们把小磁针在磁场中静止时 北极 极所指的方向，定为该点的磁场方向。
2、用 磁感线 可以形象地表示磁场的方向和它的分布情况，磁体外部的磁感线是从它的 北极 极出来，回到它的 南极 极。
3、地球周围的磁场叫作 地磁场 。地磁的北极在地理的 南 极附近，地磁的南极在地理的 北 极附近。

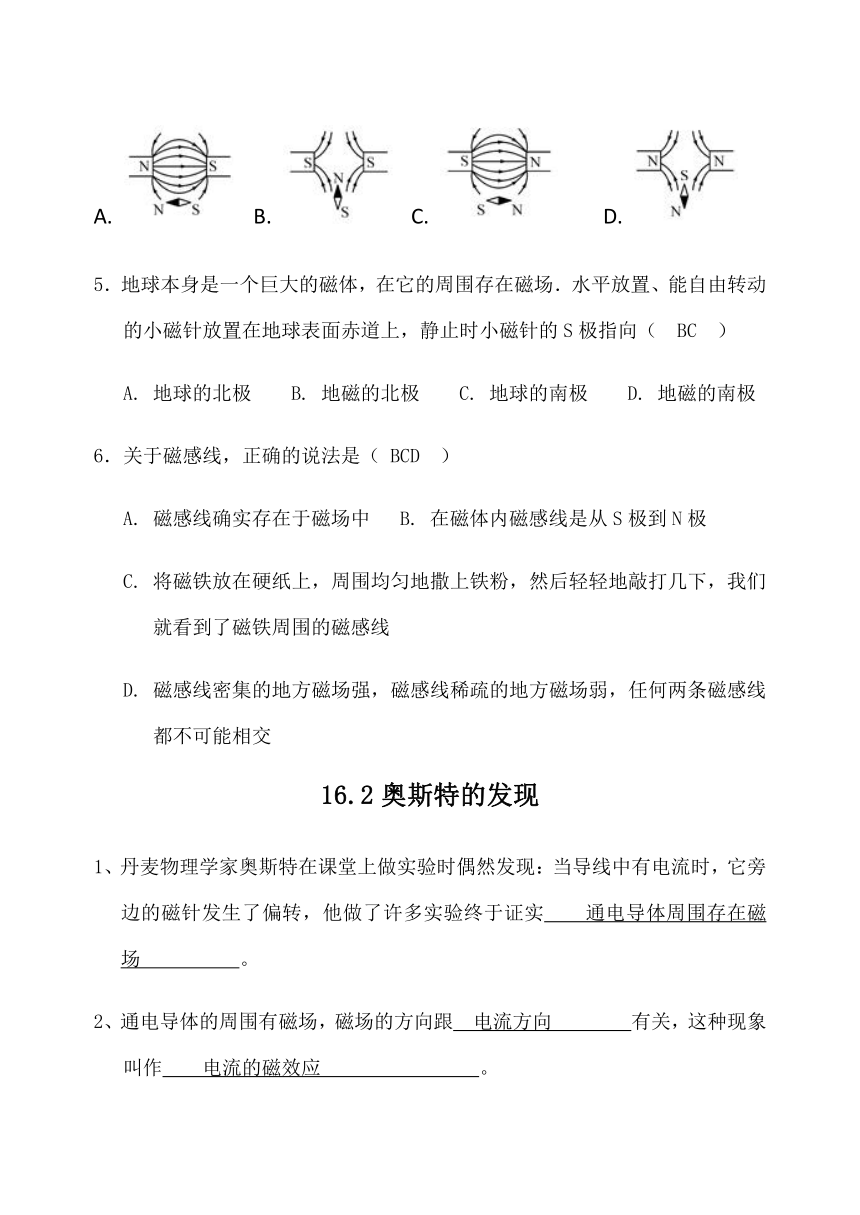

4．下面是四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( B )
A. B. C. D.
5．地球本身是一个巨大的磁体，在它的周围存在磁场．水平放置、能自由转动的小磁针放置在地球表面赤道上，静止时小磁针的S极指向（ BC ）
A. 地球的北极 B. 地磁的北极 C. 地球的南极 D. 地磁的南极
6．关于磁感线，正确的说法是（ BCD ）
A. 磁感线确实存在于磁场中 B. 在磁体内磁感线是从S极到N极
C. 将磁铁放在硬纸上，周围均匀地撒上铁粉，然后轻轻地敲打几下，我们就看到了磁铁周围的磁感线
D. 磁感线密集的地方磁场强，磁感线稀疏的地方磁场弱，任何两条磁感线都不可能相交
16.2奥斯特的发现
1、丹麦物理学家奥斯特在课堂上做实验时偶然发现：当导线中有电流时，它旁边的磁针发生了偏转，他做了许多实验终于证实 通电导体周围存在磁场 。
2、通电导体的周围有磁场，磁场的方向跟 电流方向 有关，这种现象叫作 电流的磁效应 。
3、通电螺线管外部的磁场与 条形磁体 的磁场相似，它的极性跟 电流方向 有关，可以用 右手螺旋（安培）定则 来判定。判定方法是：
用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极 。
4、在所示图中，标出通电螺线管的N极和S极。




5、如图所示，螺线管的左端是N极，应如何绕线。





16.3 探究电磁铁的磁性
1．电磁铁是一个带有铁芯的 通电螺线管 ，主要由 线圈 和铁芯 两部分组成， 通电 时有磁性， 断电 无磁性。
2．电磁铁的磁性强弱与 电流大小 和 线圈匝数 及有无 铁芯 有关。
3．电磁铁匝数一定时，通入的电流越大 ，电磁铁的磁性越_强___；电流一定时，外形相同的螺线管，匝数越__多__，磁性越_强_____。
4．电磁铁的优点：磁性的 有无 可以用通断电来控制，磁性的 强弱 可以用电流的大小来控制、磁极的_方向_____可以用电流的方向来控制。
5．使电磁铁的N、S极位置互换的方法是（B ）
A．把线圈匝数增加一倍 B．改变电流方向
C．电流减小一半 D．把螺线管中的铁芯抽出来
6．某同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。下列说法中正确的是（ BD ）
A、要使电磁铁磁性增强，应将变阻器的滑片向右滑动
B、电磁铁能吸引的大头针越多，表明它的磁性越强
C、电磁铁B线圈匝数多，所以通过B的电流较小
D、若将两电磁铁上部靠近，会相互吸引




16.4 电磁继电器与自动控制
1.电磁继电器主要由电磁铁、复位弹簧、衔铁、触点组成。
2.电磁继电器的实质就是一种___开关____，是利用__控制 _电路的通断来间接控制___工作_________电路的通断的装置，可以实现用_低__电压、__弱__电流的控制电路，来控制_高_____电压、__强____电流的工作电路。
3.如图1是用电磁继电器进行自动控制的工作原理图, 其中右侧是 工作 电路,左侧是 控制 电路。当开关S1断开，S2闭合时，电磁铁 有 磁性， 不能 吸引衔铁，动触点B与 A 接触， 绿 灯亮；当开关S1、S2都闭合时，电磁铁 有 磁性，吸引衔铁，动触点B与 C 接触， 红 灯亮；
图 1 图 2
5.用电磁继电器来操纵高电压、强电流，其主要作用是（ D ）
A.节约用电 B.操作简单
C.保护用电器 D.避免危险
6.如图2，是用电磁继电器控制的电路。当开关S闭合后 （?B ）
A.甲灯亮 B.乙灯亮
C.两灯都亮 D.两灯都不亮

第17章 电动机与发动机
17.1关于电动机转动的猜想
一、电动机转动的猜想
1.电动机的结构：电动机的主要部件是装有电磁铁的定子和嵌有线圈的转子。
2．电动机转动的猜想：电动机的转动可能与_磁场_____和__电流______有关，磁场可能会对通电线圈产生___力_____的作用而使线圈转动。
3.电动机工作时将__电_____能转化成___机械____能。
4．探究通电线圈受力转动的思路：在科学探究中对复杂事物进行简化是一种常用的思路和方法。如探究通电线圈受力转动问题就可用__线圈____或单根直导线 与蹄形磁体进行研究。
5.为了探究通电线圈受力转动的具体情况，需要对电动机的部件进行合理的简化，简化的情况是：
电动机转子上的线圈组 转子上的一组线圈
一组线圈中的一个线圈 一个线圈中的一段导线。
6.下列家用电器中没有电动机的是：( C )
A 、洗衣机 B、电风扇 C、电饭锅 D、电冰箱
7.电动机模型正确安装后，接通电源，线圈中有电流时，电动机不转，不可能造成这一现象的原因是( B )
A、受的摩擦力太大 B、电源的正负极接反了
C、电源电压太低 D、磁体的磁性太弱

17.2 探究电动机转动的原理
1、通过实验我们知道：电动机的转动可能与?磁场???和?电流??有关。磁场可能对通电线圈产生??力的作用????? 而使线圈转动。
2、组成电动机的两个主要部件是?定子??和?转子????。
3、奥斯特实验告诉我们：通电导体周围存在?磁场???? ，即电流周围存在??磁场??? ，并通过磁场对磁体发生作用，即电流对?磁场? 有力的作用。那么磁体对电流有无力的作用呢？
4．通电导体在磁场中受到__力____的作用，力的方向跟__电流___的方向和__磁场___的方向都有关系。当这两个因素中的一个改变时，作用力的方向就会___改变_____；若这两个因素同时改变时，作用力的方向_不变____。
5．工作原理：通电线圈在磁场中_受到力的作用___________。
6．换向器：从原理的发现到实际应用往往需要解决许多技术问题，换向器的发明就是一个例证。换向器由两个_彼此绝缘___________的金属半圆环组成。换向器的两个半圆环分别与_线圈___的两端相连，并通过_电刷__接到电源两极。当线圈刚越过_平衡__位置时，由于换向器的作用，改变线圈中的__电流____方向，使线圈持续转动下去。
7.探究磁场对电流的作用
实验装置：如图17－3所示。

图17－3
设计实验：(1)探究通电导体的受力方向与磁场方向时，保持___电流方向__不

变，改变___磁场_方向，观察导体ab的运动情况。
(2)探究通电导体的受力方向与电流方向时，保持__磁场方向____不变，改变__电流 方向，观察导体ab的运动情况。
实验结论：(1)通电导体在磁场中受到____力____的作用。
(2)受力方向与_电流_____方向和__磁场___方向有关。只改变其中一个方向，力的方向_改变_；若同时改变两个方向，力的方向_不变___。
交流与评估：
通电导体在磁场中受到力的方向与磁场方向和电流方向有关，所以实验中应采取的方法是_控制变量法。
8、当线圈转过平衡位置时通过线圈里的电流为0，但线圈仍可转动，其原因是( B )
A.由于线圈的重力作用 B.线圈具有惯性
C.由于换向器的作用 D.受磁场力的作用
9、一台组装齐全的直流电动机模型，接通电源后，线圈不转，用手拨动一下转子后，线圈就正常转动起来，则该电动机模型开始不转动的原因可能是( A )
A.线圈正好处于平衡位置
B.电刷与换向器接触不良
C.磁铁的磁性或线圈中电流不够大
D.线圈内断路





17.3 发电机为什么能发电
1、英国物理学家法拉第1831年首先用实验的方法发现了电磁感应? 现象，这一重大发现 使人类实现了将机械能 能转化为电能的愿望。
2、电磁感应现象的发现，经历了漫长的实验探究过程，这是因为电磁感应现象的产生必须符合一定的条件，这就是 闭合电路中的?部分?导体，在?磁场?中做?切割磁感线?运动时，导体中才会有电流产生，这种电流称为?感应电流?? 。
3、实验表明，感应电流的方向不仅跟?磁场 方向有关，还跟?导体运动?方向有关， 在上述两个因素中，如果其中之一的方向改变，则感应电流的方向将?改变，如果两者的方向都改变，则感应电流的方向将?不变?。
4、发电机是根据?电磁感应 现象而设计制造的，发电机的诞生实现了?机械?能向 ?电?能的转化。
5、探究电磁感应现象
实验装置：如图17－F－4所示。

图17－F－4
设计实验：(1)探究感应电流产生的条件__闭合______开关，让导体切割磁感线运动和平行于磁感线方向运动，然后观察灵敏电流计指针摆动情况。
(2)探究感应电流的方向与导体运动方向和_磁场_______方向的关系
a．控制磁场方向不变，改变_导体运动___________方向，观察灵敏电流计的指针偏转方向。
b．控制导体ab的运动方向不变，改变_磁场_______方向，观察灵敏电流计的指针偏转方向。
实验结论：(1)__闭合______电路的一部分导体在磁场里做__切割______磁感线运动时就会产生电流。
(2)感应电流的方向与_磁场_______方向和___导体运动___________方向有关。只改变其中一个方向，感应电流的方向__改变__________；若同时改变两个方向，感应电流的方向_不变_______。
交流与评估：电磁感应现象中产生的感应电流的方向与磁场的方向、导体运动的方向有关，所以在实验中要采取的方法是_控制变量___________法。

6、如图是电学中很重要的两个实验，其中甲图装置是研究 电动机 的规律；乙图装置是研究 发电机 的规律。







第十八章：家庭电路与安全用电
18.1家庭电路
1、家庭电路由下图中的各种元件组成，请填写元件名称：进户线、电能表、① 开关 、② 灯 、③ 插座 、④ 保险丝 、⑤ 总开关 等部分组成。






2、家庭电路中，所用用电器之间是 并 联的，用电器和插座之间是 并
联的，开关和其所控制的用电器之间是 串 联的。
3、填写家庭电路中主要部分的作用：
（1）火线和零线：火线和零线间的电压是 220 V，火线和大地之间的电压也是 220 V，零线和大地之间的电压为 0 。
（2）电能表：用来测量 电功 ，电能表就接在进户线 之后 ，闸刀开关 之前 （填“之后”或“之前）
（6）灯泡与开关：电灯与控制它的开关要 串 联，且开关要接在 火
线一端。螺丝口灯泡，零线一定要接到螺丝口灯泡的 螺旋 上。这是为了 避免触电 。
4、在使用测电笔的时候，人的手一定要接触 金属体笔尾 ，绝对不能接触 金属体笔尖 。如果金属体笔尖接触一根导线，氖管发光，说明这根导线是 火线 。

18.2怎样用电才安全
1、小丽家的保险丝突然熔断，换上新的同样规格保险丝后又立即熔断，这种现象说明电路中存在 短路 故障或用电器的 功率太大 。
2、家庭电路中的触电事故，都是人体直接或间接跟 火线 接触，并与 零线 或 大地 构成通路造成的，为了防止出现漏电现象时发生触电事故，家用电冰箱的外壳一定要 接地线 。
3、某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断,发生这种情况的最大可能是_插头__短路。若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是__灯__短路（导线均完好）。
4、测电笔的氖管发光,表明测电笔的笔尖接触的是 火线 。三孔插座比两孔插座多的那个孔是跟大地连接的，当电冰箱的三脚插头插在三孔插座里时，除把用电部分连入电路外,还把电冰箱的 外壳 与大地连接起来。
5、小海家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三脚插头换成两脚插头插在两孔插座上，电风扇照样工作。这样做的危害是： 漏电 时，会造成触电事故。电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 带电体容易吸引轻小物体 ,使得扇叶容易吸引灰尘。





18.3电能与社会发展
1、我国的电力工业始于1882年，到1949年全国发电量仅为4.3×109kW·h，
居世界第 25 位，到2000年跃居世界第 2 位。
2、长江三峡三条输电线路实现了 西电东送 ，核电得到了大力发展，已达
全国发电量的 2.5% ，中国电力正在向高效、环保、安全、经济的更高目标迈进。
3、引起熔丝熔断的原因是（ D ）
A、熔丝太粗不合规格；
B、所有用电器同时工作；
C、一定是由于短路现象造成的；
D、一定是电路中的总电流超过了熔丝的熔断电流，可能是短路，也可能是用电器过载。
4、下面是与家庭电路有关的四个情景，做法正确的是（ D ）

5、关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（ D ）
A、用一个开关控制的两盏灯之间是串联
B、被不同开关控制的各盏灯之间是串联
C、开关与被控制的灯之间是并联
D、各盏灯与插座之间是并联

第十九章 电磁波与信息时代
19.1 最快的“信使”
1、电磁波是由于导体中的电流发生变化 而产生的。
2、真空中电磁波的传播速度是 3×108 m/s 。
3、电磁波频率的单位是 赫兹 ，符号是： HZ
常用单位是 kH 和 MH 。
4、电磁波的波速c ，波长λ和频率f之间的关系是 c=λf 。
5、登上月球的宇航员如果要相互交谈，不能直接进行，而是要用 无线电波 来传递信号。这说明声波的传播 需要 介质；而电磁波的传播
不需要 介质（ 选填“需要”或“不需要” ） 。
6、下列有关电磁波的说法，正确的是 ( C )
A．电磁波不能在真空中传播 B．电磁波在空气中的传播速度为340m/s
C．可见光是电磁波 D．超声波是电磁波
7、下列说法中正确的是（ D ）
A.所有电磁波的波长相等
B.电磁波不能在玻璃中传播
C.在真空中,无线电波的传播速度小于光的传播速度
D.作为载体,电磁波频率越高,相同时间内可以传输的信息越多



19.2 广播电视与通信
1、阅读教材“电磁波传递声音信号的过程”内容回答下列问题：
（1）无线电广播信号的发射由天线 完成 ,信号的接收由收音机完成。（2）话筒的作用 把声音信号转变为电信号。 调制器的作用是 把电信号加载到高频电流上，形成调制信号 。调谐器的作用 把调制信号还原 。
（3）声音信号的发射过程可由下列示意图来表示：
声信号→ →电磁波→发射→接收机→声信号
2、电视的发射和接收：阅读课本“电磁波传递电视信号的过程”部分，回答下列问题：（1）电视用电磁波传递_音频 信号和_视频 信号。（2）图像信号的工作过程是：①摄像机把 画面和录音拍下 ；②发射机把 电磁波发射出去 ；③电视接收机的天线 接收电磁波，并还原图像和声音 。
3、同步卫星是指环绕地球转动且 周期跟地球自转周期相同 的卫星。
4、卫星通信具有 覆盖面大 、 通信距离长 、 不受环境限制 等许多优点。
5、现在用 卫星通信系统 做微波通讯的中继站。若在地球周围距地面某一高度的圆周上均匀放置 3 颗同步卫星，它们发送的微波信号几乎可覆盖全球。
6、微波的频率在 10-3---1 m 之间，微波的性质更接近 光波 ，大致沿 直线 传播，不能沿地球表面绕射。
7、激光信号在光纤中传输损耗 小 ，距离 长 。光纤通信容量 大 ，不受电磁干扰。



19.3 走进互联网
1、互联网：是利用电磁波 和 _通信网络 , 将分布在世界各地的_计算机 连接起来的庞大网络。
2、小李通过网络互朋友聊天，他与2000km处的网友讲了一句话，如果信息以
光速传播，则他的网友要隔__0.0067_______S才能收到他的话。
3、用户的 电子邮件E-mail 地址格式：“用户名 @邮箱所在主机的域名”，其中“@”表示“at”“在”的意思。小强在家中上网时申请了一个电子邮箱，邮箱地址是xiaqiang@yahoo.com.cn，这表示电子邮箱主人名称是xiaqiang ，“cn”是__中国_________的简写，表示这个服务器是在______中国____注册的。
4、世界上最大的计算机网络是 （C ）
A．搜狐网 B．新浪网 C．因特网（lnternet)　 D．雅虎网
5、利用因特网可以从事的活动有：（ D ）
① 传递文字信息； ②传递图象信息； ③传递声音信息； ④　购物
A．①②；　 B．①②③； C．②③； D．①②③④；
6、 利用互联网能做到的是：( ABD )
A. 发电子邮件 B.远程教育 C. 烧水 D．打IP电话
7、WiFi无线上网利用了 ( C )
A.红外线 B.紫外线 C.微波 D.超声波



第二十章 能源与能量守恒定律
20.1能源和能源危机
1. 从核能到电能，下列能量转化过程中正确的途径是（ B ）
A.核能→内能→电能 B.核能→内能→机械能→电能
C.核能→机械能→内能→电能 D.核能→电能
2. 市面上出售一种装有太阳能电扇的帽子如图所示。在阳光的照射下，小电扇快速转动，能给炎热的夏季带来一丝凉意。该装置的能量转化情况是( A )
A．太阳能→电能→机械能 B．太阳能→机械能→电能
C．电能→太阳能→机械能 D．机械能→太阳能→电能
3. 可持续发展：是既满足当代人的需要，又不危害后代人满足自身需要的发展，实现人类可持续发展的途径有哪些（ABCD ）
A．依靠科技进步，改变能源结构 B．开发和推广清洁的可再生能源
C．提高能源的利用效率 D．减少环境污染
4. 关于能量和能源的利用，下列说法中正确的是（ C ）
A．人类大量使用太阳能会导致温室效应
B．因为能量是守恒的，所以不存在能源危机
C．现在人类社会使用的主要能源是煤、石油和天然气
D．核能利用会造成放射性污染，所以应该关闭核电站.
20.2开始新能源
1.核电站发电流程如图所示，在核电站的发电过程中，下列所述能量转化顺序正确的是(　C　)



A．核能→化学能→内能→电能 B．核能→化学能→机械能→电能
C．核能→内能→机械能→电能 D．核能→机械能→内能→电能
2．如图所示是太阳能热电站的原理图，看图回答下列问题。




(1)反射镜的作用是改变 光的传播路径 。太阳能热电站发电受天气的影响，阴雨天时，发电的功率将减小，图中能够保证阴雨天还能发电的装置是储热器。
(2)从集热器到汽轮发电机，发生的能量转化是 内能 转化为机械能。在汽轮发电机中发生的能量转化是机械能转化为 电能 。
(3)与火力发电站相比，太阳能热电站的优点是 能源清净，稳定，无污染 ； 使用寿命长 ； 维护成本低 ，缺点是 占用地方大 ； 受天气影响较大 。


20．3 能的转化与能量守恒
1、自然界的能量根据其特点，可分为_机械 能、_内_能、光 能、电 能及_化学 能等几大类。
2、能量守恒定律的内容是：能量既不会凭空产生，也不会凭空消失，它只会从一种形式__转化__为另一种形式，或者从一个物体 转移 到另一个物体，能量在 转化 和 转移 过程中，能的总量_不变_。
3、自然界中，各种形式的能量都可以在一定的条件下可能相互的　转化　　，且在这一过程中，一定遵守　能量守恒定律 ；能源的利用过程，实质上是能量的　转化　过程。
4、列出五个与能量有关的五个单词或词组：(1)例：做功
（2）热传递（3）热量（4）能量守恒（5）比热容（6）热效率
5、在18世纪，人们造出了大功率的水轮机，用以带动纺织机冶金鼓风机等机器，但这些机器只能安置在河边，这是原因当时人们还没有掌握　　发电技术，只能直接利用水流做功带动机器转动，所以这些机器只能安置在河边。
6、说明下列能源利用方式中的能量转化过程：
（1）水力发电： 水能转化为电能 ； (2) 柴油机车牵引列车前进： 化学能转化为机械能 ；（3）电动水泵抽水： 电能转化为机械能 ；（4）火箭发射人造卫星： 化学能转化为及机械能；（5）风力发电： 风能转化为电能 ；（6）燃料燃烧： 化学能转化为内能 。
7、电风扇是一种常用家电，在使用时涉及到很多物理知识，请你回答如下问题：电风扇在工作过程中，能量主要是怎样转化的？实现这种转化的部件是什么？
20．4 能源、环境与可持续发展
1、燃料的燃烧，使人类获得大量的__化学___能，同时也造成了__环境污染___，所以保护环境，控制和消除_大气污染______，已成了目前需要解决的重大课题。
2、人们对能源大量的开发及使用，导致的环境问题有：_温室效应___、_酸雨____和__铅尘增加___等。造成这些污染的主要原因是：煤的燃烧会产生大量的_co2、so2、氮氧化合物________和烟尘；大气中的二氧化碳浓度增大导致_温室效应和酸雨；火力发电厂发电产生的余热造成__热污染等。
3、下列供热方式最有利于保护环境的是（　B　）
A、用煤做燃料供热　　　　　　　B、用太阳能做燃料供热
C、用天然气或煤气做燃料供热　　D、用石油做燃料供热
4、使用化石能源是时，会给环境带来一些危害，下列各选项中，不是燃烧化石能源所带来的主要危害的是（ D ）
A．空气污染 B．温室效应 C．释放有害物质 D．水土流失
5、节约资源是每个公民应尽的义务，日常生活中我们经常会遇见：（1）用电器不使用时，及时切断电源，减少待机时间；（2）利用淘米水浇花；（3）使用一次性筷子；（4）用太阳能热水器代替燃气热水器；（5）随意丢弃废旧塑料袋；（6）使用空调时将门窗关好。
上述行为中属于节约资源的是 1、2、4、6
