湖南省湘潭市湘机中学人教版高二物理选修3-1第二章《恒定电流》单元测试题

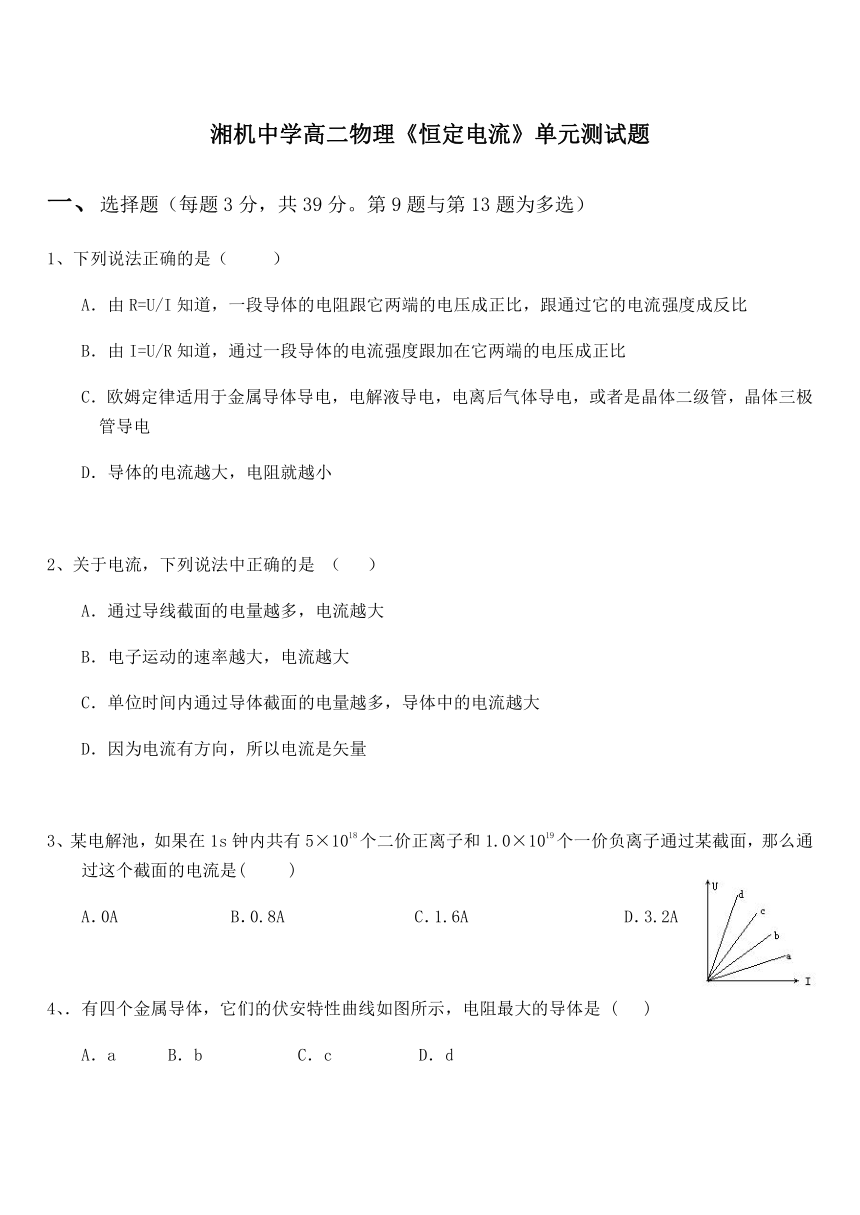

湘机中学高二物理《恒定电流》单元测试题
一、选择题（每题3分，共39分。第9题与第13题为多选）
1、下列说法正确的是（ ）
A．由R=U/I知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比
B．由I=U/R知道，通过一段导体的电流强度跟加在它两端的电压成正比
C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电
D．导体的电流越大，电阻就越小

2、关于电流，下列说法中正确的是 （ ）
　　A．通过导线截面的电量越多，电流越大　　
B．电子运动的速率越大，电流越大
　　C．单位时间内通过导体截面的电量越多，导体中的电流越大
　　D．因为电流有方向，所以电流是矢量

3、某电解池，如果在1s钟内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )
　　A．0A B．0.8A　 　 C．1.6A D．3.2A

4、．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是 ( )
　　A．a B．b C．c D．d

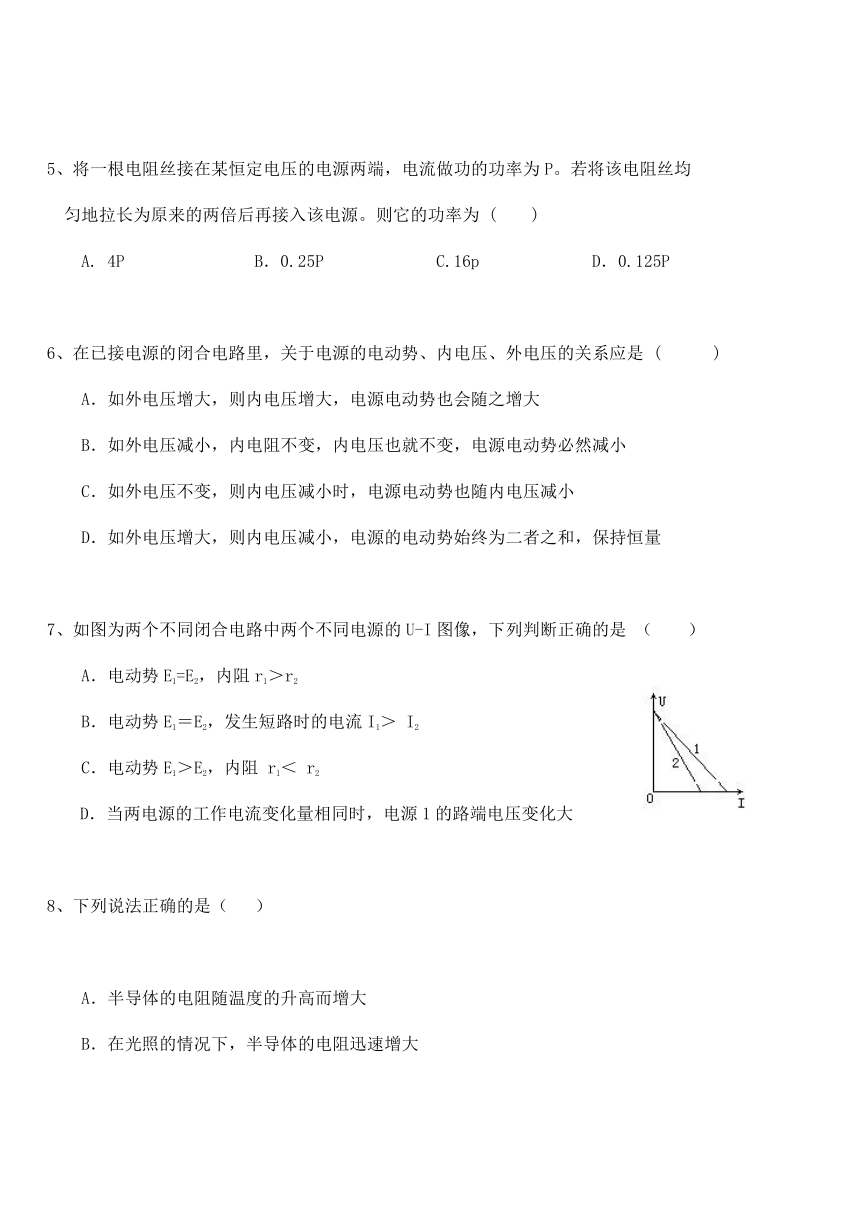

5、将一根电阻丝接在某恒定电压的电源两端，电流做功的功率为P。若将该电阻丝均
匀地拉长为原来的两倍后再接入该电源。则它的功率为 ( )
　　A. 4P B．0.25P　　 C.16p D．0.125P

6、在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是 ( )
　　A．如外电压增大，则内电压增大，电源电动势也会随之增大
　　B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小
　　C．如外电压不变，则内电压减小时，电源电动势也随内电压减小
　　D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量

7、如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是 （ ）
　 A．电动势E1=E2，内阻r1＞r2
　 B．电动势E1＝E2，发生短路时的电流I1＞ I2
　 C．电动势E1＞E2，内阻 r1＜ r2
D．当两电源的工作电流变化量相同时，电源1的路端电压变化大

8、下列说法正确的是（ ）

A．半导体的电阻随温度的升高而增大
B．在光照的情况下，半导体的电阻迅速增大

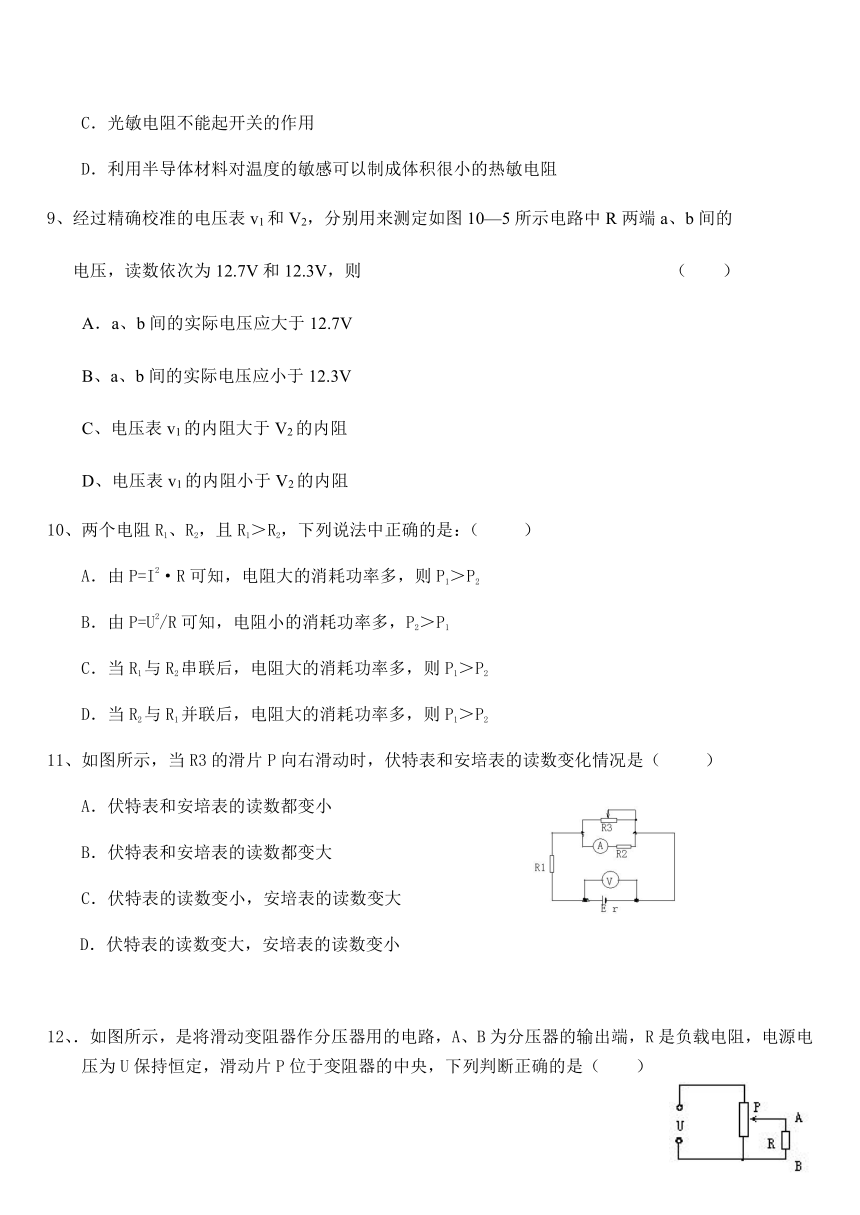

C．光敏电阻不能起开关的作用
D．利用半导体材料对温度的敏感可以制成体积很小的热敏电阻
9、经过精确校准的电压表v1和V2，分别用来测定如图10—5所示电路中R两端a、b间的
电压，读数依次为12.7V和12.3V，则 （ ）
A．a、b间的实际电压应大于12.7V
B、a、b间的实际电压应小于12.3V
C、电压表v1的内阻大于V2的内阻
D、电压表v1的内阻小于V2的内阻
10、两个电阻R1、R2，且R1＞R2，下列说法中正确的是：（ ）
A．由P=I2·R可知，电阻大的消耗功率多，则P1＞P2
B．由P=U2/R可知，电阻小的消耗功率多，P2＞P1
C．当R1与R2串联后，电阻大的消耗功率多，则P1＞P2
D．当R2与R1并联后，电阻大的消耗功率多，则P1＞P2
11、如图所示，当R3的滑片P向右滑动时，伏特表和安培表的读数变化情况是（ ）
A．伏特表和安培表的读数都变小
B．伏特表和安培表的读数都变大
C．伏特表的读数变小，安培表的读数变大
D．伏特表的读数变大，安培表的读数变小

12、．如图所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是（ ）

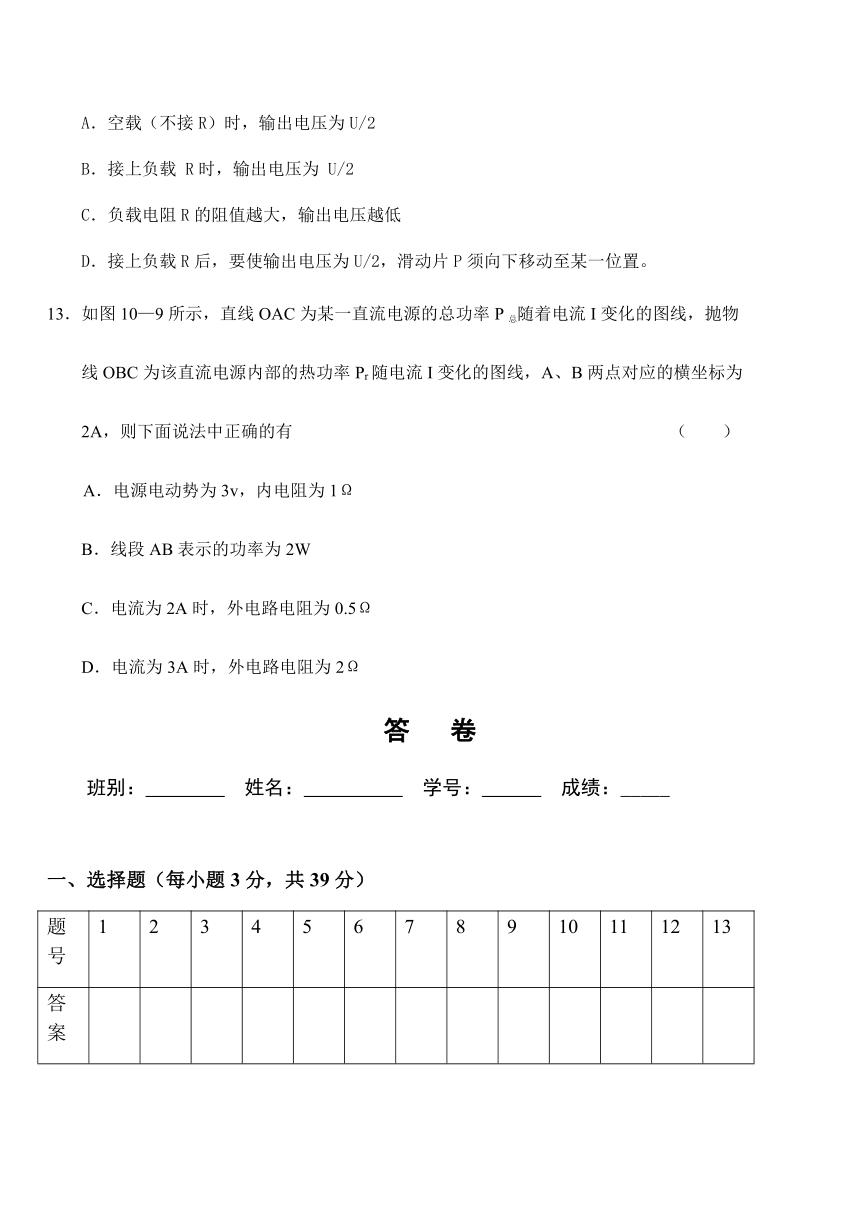

　　A．空载（不接R）时，输出电压为U/2
　　B．接上负载 R时，输出电压为 U/2
　　C．负载电阻R的阻值越大，输出电压越低
　　D．接上负载R后，要使输出电压为U/2，滑动片P须向下移动至某一位置。
13．如图10—9所示，直线OAC为某一直流电源的总功率P总随着电流I变化的图线，抛物
线OBC为该直流电源内部的热功率Pr随电流I变化的图线，A、B两点对应的横坐标为
2A，则下面说法中正确的有 （ ）
A．电源电动势为3v，内电阻为1Ω
B．线段AB表示的功率为2W
C．电流为2A时，外电路电阻为0.5Ω
D．电流为3A时，外电路电阻为2Ω
答 卷
班别： 姓名： 学号： 成绩：_____

一、选择题（每小题3分，共39分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案

二、填空题（每空2分，共18分）
14、在一根导线两端加上一定的电压，每秒内发出一定的热量，今将这根导线均匀地拉长为原来的n

倍后，再加上同样的电压，则这根导线每秒所产生的热量是原来的______倍。

15、“220V、5.5kW”的电动机，电阻为0.4Ω，它在正常工作时的电流为______A，1s钟内产生的热量

是______J，1s内有______J的电能转化为机械能。

16、电阻R1、R2、R3的伏安特性曲线如图所示，若将它们串联后接入电路，则它

们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。

17、电池的内电阻是0.2Ω，外电路的电压是1.8V，电路中的电流是0.2A，则电

池的电动势是 V，外电路的电阻是 Ω。

18、在右图中，E=3.5V，r=1Ω，R1=R2=2Ω，R3=3Ω，则当K1、K2都接通时，R1

上消耗的功率与K2接通K1断开时，R1上消耗功率之比为 。

三、实验题（每空3分，共18分）
19、（1）如图所示，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是 （ ）
　　A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法
　　B．A中R测 ＞R真，B中R测＜R真
　　C．A中误差由电压表分流引起，为了减小误差，就使R<小电阻好
　　D．B中误差由电流表分压引起，为了减小误差，应使R>>RA，故此法测较大电阻好


（2）在“描绘小电珠的伏安特性曲线”实验中，画出的U-I图线是一条 （填“过”或“不过”）

原点的弯向 （填“U”或“I”）轴的曲线

20、用电流表和电压表测量一节干电池的电动势和内电阻的实验要进行的步骤有：
A． 断开开关；
B． 按电路图接好电路，电压表用0-3V档，电流表用0-0.6A档；
C． 调节滑动变阻器，减小电阻，记录一组电压表和电流表的读数；
D． 把滑动变阻器的电阻调到最大；
E． 再调节滑动变阻器的触头，减小电阻，再记录一组数据，用同样方法测量并记录多组U、I值，必要时要更换电流表的量程；
F． 闭合开关；
（1） 把以上步骤的字母代号按实验的合理顺序填写在下列横线上： 。

（2） 若按测定的数据画出U-I图象如图所示，可知电池的电动势为 V，电池的内阻

为 Ω。

四、计算题（12+13分）
21、如图所示，电阻R1=2Ω，R2=6Ω，当开关K1和K2闭合时电流表的读数为0.2A，当开关K1和K3闭合时电流表的读数为0.1A，则
（1）电源电动势和内阻分别为多大？
（2）当开关K1、K2和K3闭合时，电流表的读数为多大？路端电压为多大？






22、如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，若电源的电动势为6V.求：电键闭合时，电动机输出的机械功率.

参考答案：

一、选择题（每小题4分，共48分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案 B C D D B D B AC A C B A ABC

二、填空题（每空2分，共18分）
13、 1/n2 ；14、 25 、 250 , 5250；
15、 R3：R2：R1、 R1：R2：R3 ； 16、 1.84 、 9 ；17、 36：25 ；
三、实验题（每空3分，共18分）
18、（1）A、C、D（2）过 、 U 19、（1）BDFCEA （2）1.44 1.2
四、计算题（16分）
20、解：（1）根据E=IR+Ir
得: E=0.2R1+0.2r
E=0.1R2+0.1r
即：E=0.2×2+0.2r
E=0.1×6+0.1r
∴r=2Ω E=0.8V
（2）R=R1R2/R1+R2=2×6/（2+6）=1.5Ω
I=E/（R+r）=0.8/2.5=0.35A
U=IR=0.35×1.5=0.525V
21、解：K断开时，电流＝0.6A
电源内阻ε／I－R＝2Ω
K闭合时，路端电压＝4V
电流／R＝0.5A
总电流ε／＝1A
通过电动机的电流＝0.5A
电动机的机械功率＝1.5W
