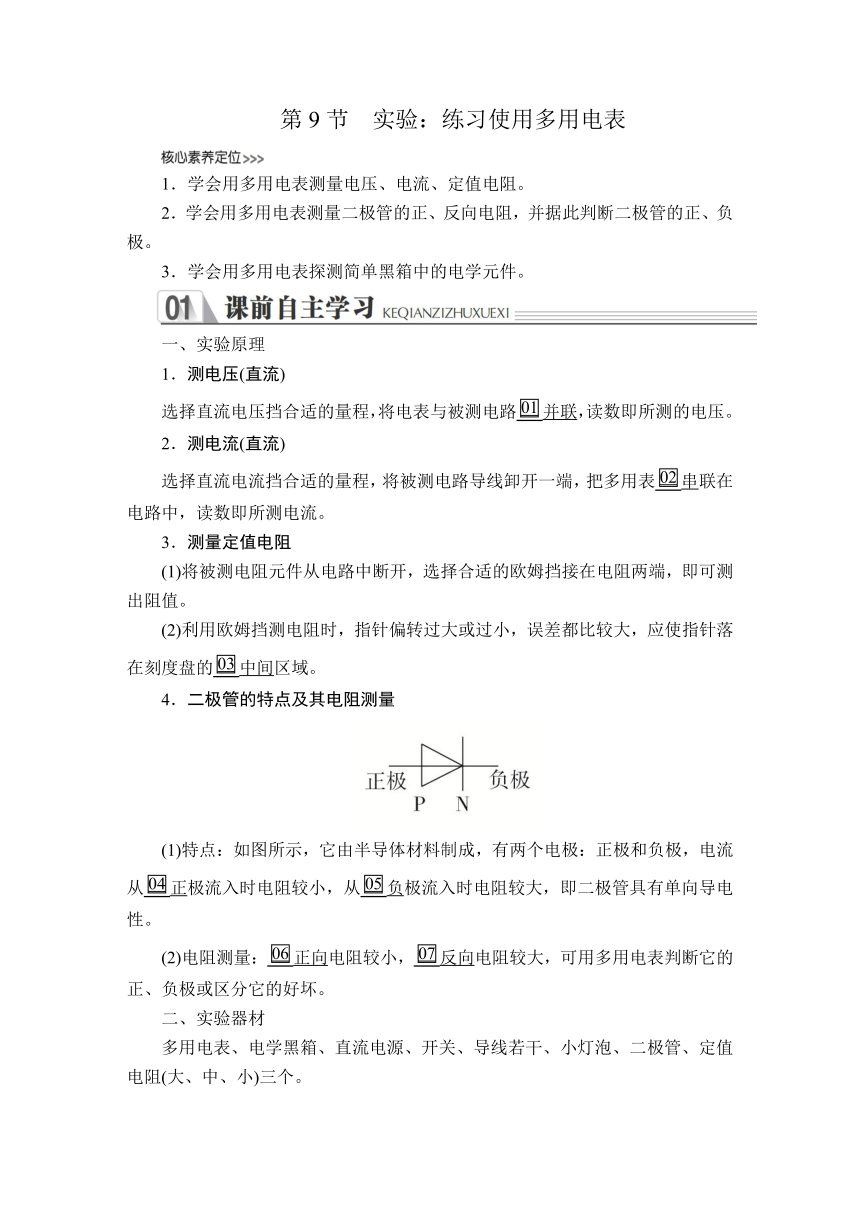

第9节 实验：练习使用多用电表
1．学会用多用电表测量电压、电流、定值电阻。
2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极。
3．学会用多用电表探测简单黑箱中的电学元件。
一、实验原理
1．测电压(直流)
选择直流电压挡合适的量程，将电表与被测电路并联，读数即所测的电压。
2．测电流(直流)
选择直流电流挡合适的量程，将被测电路导线卸开一端，把多用表串联在电路中，读数即所测电流。
3．测量定值电阻
(1)将被测电阻元件从电路中断开，选择合适的欧姆挡接在电阻两端，即可测出阻值。
(2)利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中间区域。
4．二极管的特点及其电阻测量
(1)特点：如图所示，它由半导体材料制成，有两个电极：正极和负极，电流从正极流入时电阻较小，从负极流入时电阻较大，即二极管具有单向导电性。
(2)电阻测量：正向电阻较小，反向电阻较大，可用多用电表判断它的正、负极或区分它的好坏。
二、实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

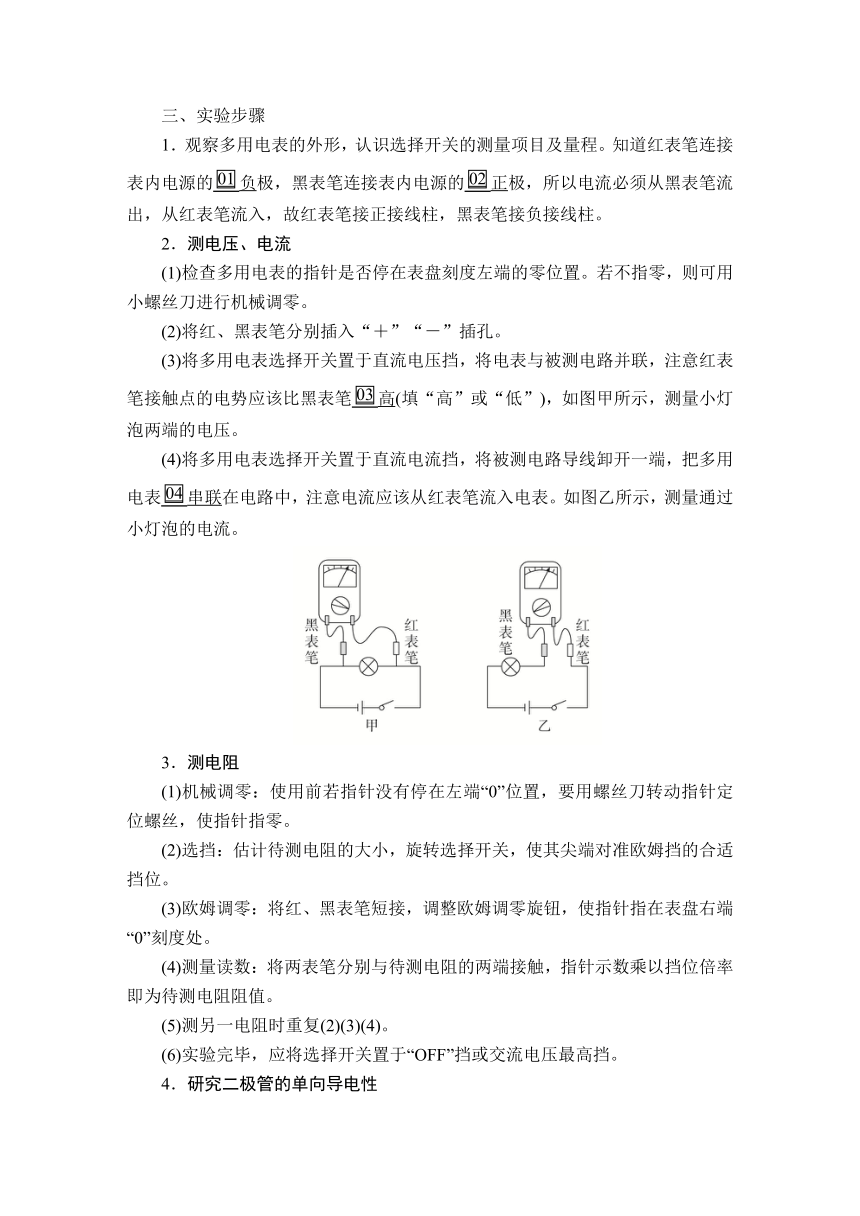

三、实验步骤
1．观察多用电表的外形，认识选择开关的测量项目及量程。知道红表笔连接表内电源的负极，黑表笔连接表内电源的正极，所以电流必须从黑表笔流出，从红表笔流入，故红表笔接正接线柱，黑表笔接负接线柱。
2．测电压、电流
(1)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。
(2)将红、黑表笔分别插入“＋”“－”插孔。
(3)将多用电表选择开关置于直流电压挡，将电表与被测电路并联，注意红表笔接触点的电势应该比黑表笔高(填“高”或“低”)，如图甲所示，测量小灯泡两端的电压。
(4)将多用电表选择开关置于直流电流挡，将被测电路导线卸开一端，把多用电表串联在电路中，注意电流应该从红表笔流入电表。如图乙所示，测量通过小灯泡的电流。
3．测电阻
(1)机械调零：使用前若指针没有停在左端“0”位置，要用螺丝刀转动指针定位螺丝，使指针指零。
(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
(3)欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指在表盘右端“0”刻度处。
(4)测量读数：将两表笔分别与待测电阻的两端接触，指针示数乘以挡位倍率即为待测电阻阻值。
(5)测另一电阻时重复(2)(3)(4)。
(6)实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
4．研究二极管的单向导电性

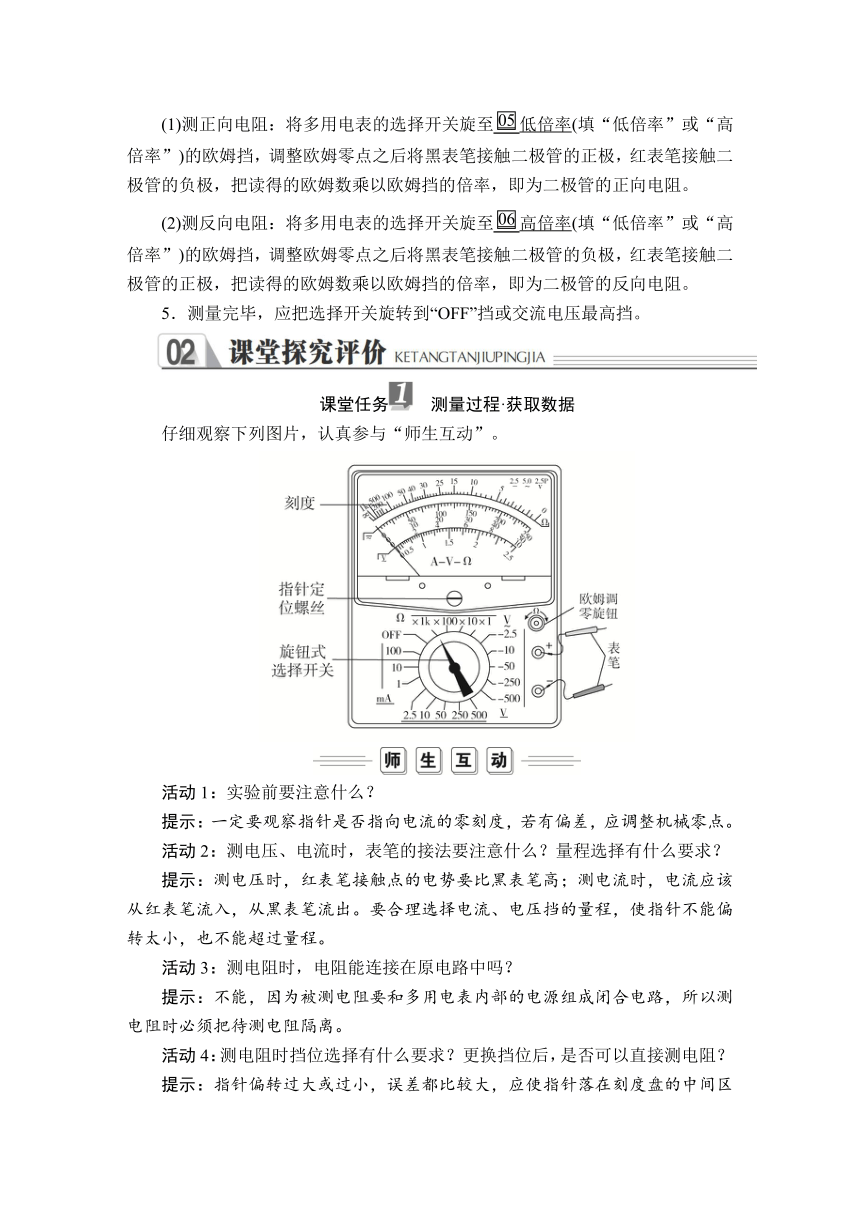

(1)测正向电阻：将多用电表的选择开关旋至低倍率(填“低倍率”或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管的正向电阻。
(2)测反向电阻：将多用电表的选择开关旋至高倍率(填“低倍率”或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管的反向电阻。
5．测量完毕，应把选择开关旋转到“OFF”挡或交流电压最高挡。
课堂任务 测量过程·获取数据
仔细观察下列图片，认真参与“师生互动”。
活动1：实验前要注意什么？
提示：一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械零点。
活动2：测电压、电流时，表笔的接法要注意什么？量程选择有什么要求？
提示：测电压时，红表笔接触点的电势要比黑表笔高；测电流时，电流应该从红表笔流入，从黑表笔流出。要合理选择电流、电压挡的量程，使指针不能偏转太小，也不能超过量程。
活动3：测电阻时，电阻能连接在原电路中吗？
提示：不能，因为被测电阻要和多用电表内部的电源组成闭合电路，所以测电阻时必须把待测电阻隔离。
活动4：测电阻时挡位选择有什么要求？更换挡位后，是否可以直接测电阻？
提示：指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中间区域。更换挡位后，电表内部电源改变，所以需要重新欧姆调零使电流满偏，然后才能测量电阻。
活动5：测量完毕，整理好器材是否就可以了？
提示：实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。
电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时换电池。
活动6：测电压、电流和电阻时，读取数据时要注意什么？是否需要估读？如何估读？
提示：(1)电压、电流的读数要看清所选择的量程，搞清楚每一小格表示多少。
电压和电流刻度均匀，所以需要估读，规则如下：如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
(2)测电阻时，要看清选择的挡位倍率，表盘示数应乘以相应的倍率。
欧姆表的表盘刻度不均，一般不估读。
课堂任务 误差分析·实验创新
1．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
2．由于欧姆表刻度不均匀，左密右疏，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，尽可能使指针指向表盘的中值附近。
3．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池。
4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数。
一、电路故障的分析与检测
1．判断电路故障常用多用电表的电压挡，因为操作既简便又安全，但要注意量程的选取。可分以下三种情况作出判断：
(1)如果电压表读数为零，说明可能在和电压表并联的路段之外有断路，或该并联路段完全短路。
(2)如果电压表有示数，说明在和电压表并联的电路之外无断路，且该并联路段内正常或不完全短路。
(3)如果电压表示数等于电源电动势，说明可能和电压表并联的电路间有断路，而该并联路段之外的电路无断路。
2．若用电流表判断，则必须确定电流的最大值不能超出电流表的量程，否则会损坏电流表。
3．利用欧姆挡检测时要谨慎，必须确认无电压的情况下使用，而且要将待测元件与电路断开。
二、解决电学黑箱问题
1．“电学黑箱”的种类
一般有四种：
(1)纯电阻黑箱；
(2)纯电源黑箱；
(3)由电阻和电源组成的闭合电路黑箱；
(4)含电容器、二极管的黑箱。
2．常见元件的特性及测量现象
3．用多用电表探测黑箱内的电学元件的基本思路
根据以上思路判断出黑箱内有哪些电学元件后，再根据各接点间测量的数据进行逻辑推理，最后确定出元件的位置和连接方式。
课堂任务 典例探究·提升能力
例 为确定某电子元件的电气特性，做如下测量。
(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择________倍率的电阻挡(填“×10”或“×1 k”)，并________后再进行测量，多用电表的示数如图所示，测量结果为________ Ω。
(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图所示。添加连线，使电路能测量该元件完整的伏安特性。
本实验中使用多用电表测电压，多用电表的选择开关应调到______________挡(填“直流电压10 V”或“直流电压50 V”)。
[规范解答] (1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，说明电阻较小，因此需选择“×10”倍率的电阻挡，并欧姆调零后再进行测量，多用电表的示数如题图所示，测量结果为70 Ω。
(2)要测量该元件完整的伏安特性，必须连接成分压电路。本实验中使用多用电表测电压，多用电表的选择开关应调到直流电压10 V挡。
[完美答案] (1)×10 欧姆调零 70 (2)电路如图所示 直流电压10 V
根据闭合电路的欧姆定律可知，用多用电表测电阻时，指针偏转角度大，说明电流大，所测电阻相对于欧姆表内阻太小，为了减小误差，应使欧姆表内阻与所测电阻差不多大，从而使指针指在中间附近，所以要换用小挡位。反之，若指针偏转角度太小，则应换大挡位。此外，要注意改换挡位后要先进行欧姆调零。
如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。
答案 (1)900 ×1 k (2)31.5 158 (3)6.3
解析 (1)欧姆表读数：对应最上一行刻度值为9，倍率为“×100”，读数为900 Ω；测2.0×104 Ω电阻时应选“×1 k”的欧姆挡。
(2)选50 mA电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA，指针对应的读数为31.5 mA；选择量程为250 mA的直流电流挡，则每一大格表示50 mA，每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA，指针对应的读数为158 mA。
(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V，指针对应的读数为6.3 V。
