第二章 第11节 简单的逻辑电路 课后作业 Word版含解析

　

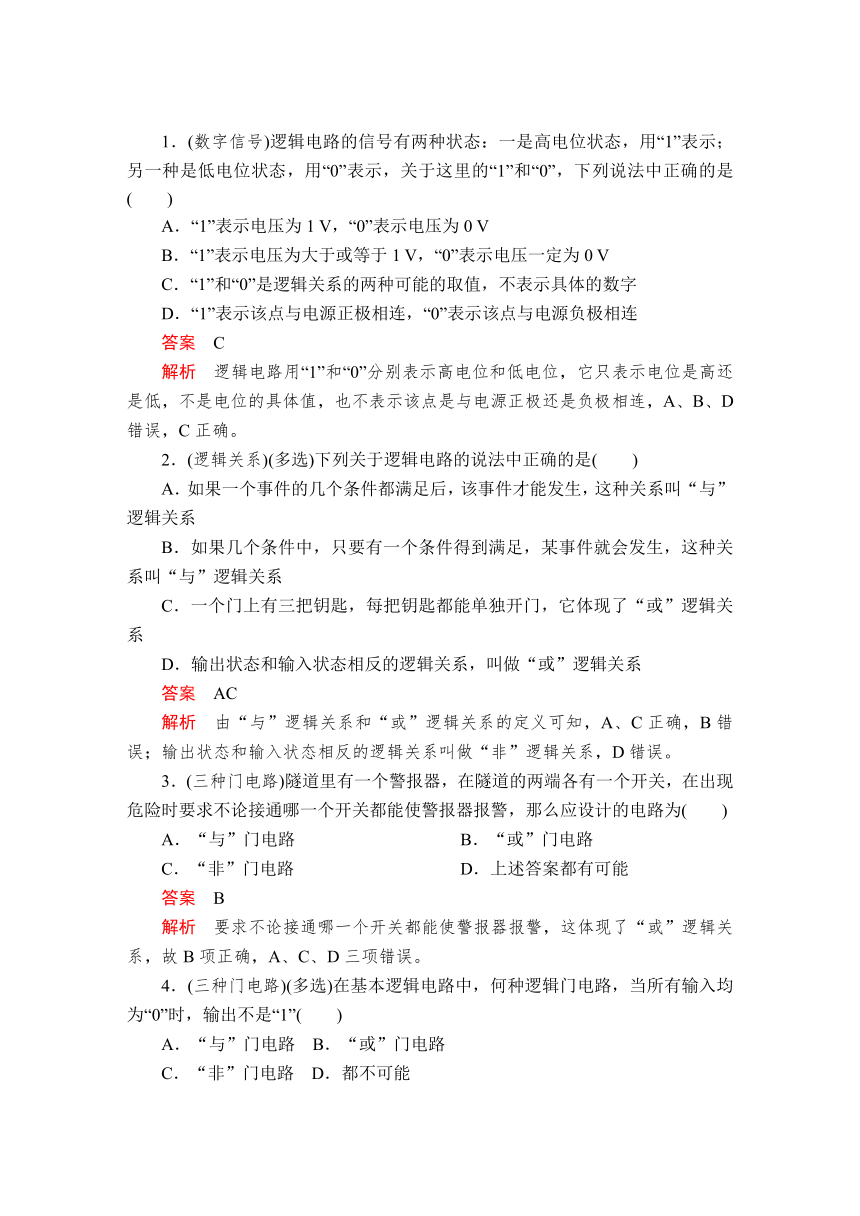

1．(数字信号)逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是(　　)
A．“1”表示电压为1 V，“0”表示电压为0 V
B．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 V
C．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字
D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连
答案　C
解析　逻辑电路用“1”和“0”分别表示高电位和低电位，它只表示电位是高还是低，不是电位的具体值，也不表示该点是与电源正极还是负极相连，A、B、D错误，C正确。
2．(逻辑关系)(多选)下列关于逻辑电路的说法中正确的是(　　)
A．如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系
B．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫“与”逻辑关系
C．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了“或”逻辑关系
D．输出状态和输入状态相反的逻辑关系，叫做“或”逻辑关系
答案　AC
解析　由“与”逻辑关系和“或”逻辑关系的定义可知，A、C正确，B错误；输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系，D错误。
3．(三种门电路)隧道里有一个警报器，在隧道的两端各有一个开关，在出现危险时要求不论接通哪一个开关都能使警报器报警，那么应设计的电路为(　　)
A．“与”门电路 B．“或”门电路
C．“非”门电路 D．上述答案都有可能
答案　B
解析　要求不论接通哪一个开关都能使警报器报警，这体现了“或”逻辑关系，故B项正确，A、C、D三项错误。
4．(三种门电路)(多选)在基本逻辑电路中，何种逻辑门电路，当所有输入均为“0”时，输出不是“1”(　　)
A．“与”门电路 B．“或”门电路
C．“非”门电路 D．都不可能
答案　AB
解析　当所有输入都为“0”时，“与”门电路输出为“0”，“或”门电路输出为“0”，“非”门电路输出为“1”，A、B正确，C、D错误。
5．(门电路)为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是(　　)
A．“与”门 B．“或”门
C．“非”门 D．“与非”门
答案　A
解析　由题意知只要有一扇门没有关紧，汽车就不能启动，也就是说只有两扇门都关紧，汽车才能正常启动，所以该控制装置工作原理的逻辑门是“与”门，故A正确。
6．(应用)在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。能实现此功能的电路是(　　)
答案　D
解析　能实现此功能的电路是“或”门电路，D正确。
7．(应用)(多选)如图所示，为温度报警器的示意图，R0为一热敏电阻，下列对此电路的分析正确的是(　　)
A．当R0的温度升高时，R0减小，A端电势降低，Y端的电势升高，蜂鸣器就会发出报警声
B．当R0的温度升高时，R0减小，A端电势升高，Y端的电势降低，蜂鸣器就会发出报警声
C．当增大R1时，A端电势升高，Y端的电势降低，蜂鸣器就会发出报警声
D．当增大R1时，A端电势降低，Y端的电势升高，蜂鸣器就会发出报警声
答案　BC
解析　R0为热敏电阻，当R0的温度升高时其电阻会减小，A端电势升高，Y端电势降低，蜂鸣器发出报警声；当R1增大时，R0上的电压减小，A端电势升高，Y端电势降低，蜂鸣器报警。
8.(应用)由门电路构成的一简单控制电路如图所示，其中R′为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡。其工作情况是：当光敏电阻受到光照时小灯泡L不亮；不受光照时，小灯泡L亮。该逻辑电路是________门电路，该控制电路可以用在________控制系统中(举一个例子)。
答案　“非”　城市路灯
解析　光照时光敏电阻阻值减小，门电路的输入端电势升高，灯不亮，说明门电路输出端电势降低，输出状态与输入状态相反，故为“非”门电路。
B组：等级性水平训练
9.(复合门电路)如图所示由门电路组成的电路，输出端为“1”，指示灯L亮，输出端为“0”，指示灯L不亮，现要使灯L亮，则A、B两输入端分别是(　　)
A．“1”“1” B．“0”“0” C．“1”“0” D．“0”“1”
答案　B
解析　要使灯L亮，“非”门的输出应该为“1”，故“非”门的输入为“0”；故“或”门的两个输入端都应该为“0”。
10．(真值表)请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路(　　)
输入
输出
A
B
Y
0
0
1
0
1
0
1
0
0
1
1
0
答案　C
解析　从真值表可看出不是单一的“与”“或”关系，更不是单一的“非”关系，一定对应一个复合门电路，从真值表分析可得应为“或非”复合门电路，C正确。
11．(复合门电路)如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何值时输出端Y输出“1”(　　)
A．0　0 B．0　1 C．1　0 D．1　1
答案　D
解析　此复合门电路由两个“与”门组成，故A、B输入都是“1”时，Y输出“1”，故D正确。
12．(复合门电路)在如图所示的逻辑电路中，当A端输入电信号1、B端输入电信号0时，则在C和D端输出的电信号分别为(　　)
A．1和0 B．0和1
C．1和1 D．0和0
答案　C
解析　首先从“非”门电路入手，当B端输入电信号“0”时，D端输出电信号为“1”，所以“与”门电路的两输入均为“1”，因此C端输出电信号为“1”，C正确。
13．(复合门电路)如图所示为两个“非”门和一个“或”门组成的复合门电路，请在表中填写该门电路的真值表。
输入
输出
A
B
Y
答案　见解析
解析　由“非”门电路和“或”门电路的真值表可以确定此复合门电路的真值表如表所示：
输入
输出
A
B
Y
0
0
1
0
1
1
1
0
1
1
1
0
