以“自行车”为实物核的力学综合复习（共33张PPT）

(共33张PPT)

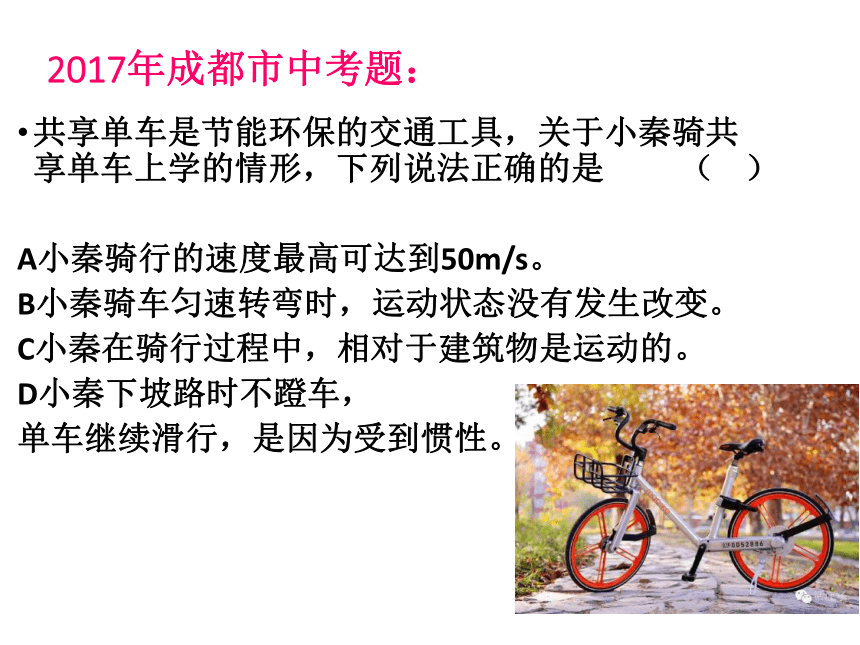

2017年成都市中考题：
共享单车是节能环保的交通工具，关于小秦骑共享单车上学的情形，下列说法正确的是 （ ）

A小秦骑行的速度最高可达到50m/s。
B小秦骑车匀速转弯时，运动状态没有发生改变。
C小秦在骑行过程中，相对于建筑物是运动的。
D小秦下坡路时不蹬车，
单车继续滑行，是因为受到惯性。
力学综合复习
问题一：力的示意图
问题一：力的示意图

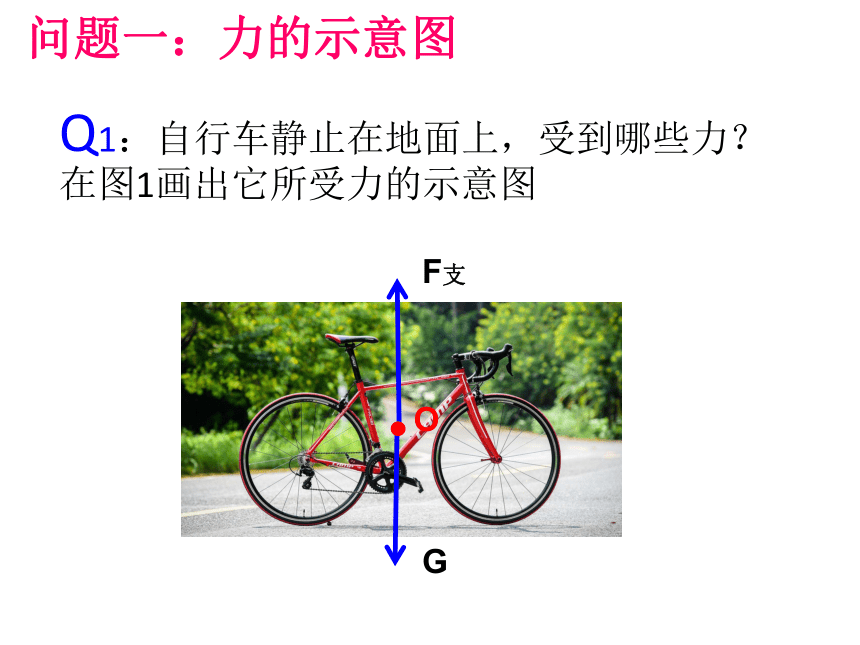

Q1：自行车静止在地面上，受到哪些力？在图1画出它所受力的示意图
G
F支
O

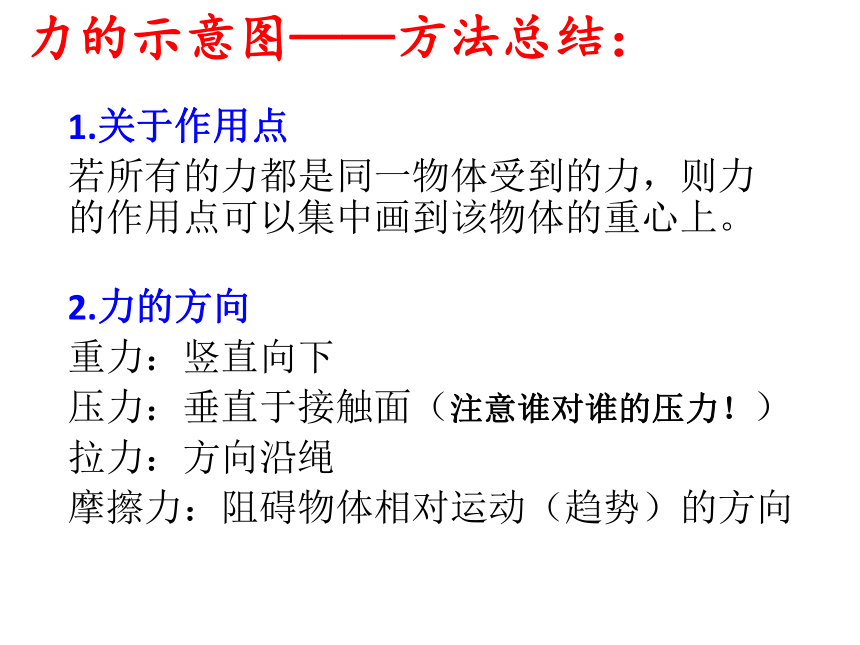

力的示意图——方法总结：
2.力的方向
重力：竖直向下
压力：垂直于接触面（注意谁对谁的压力！）
拉力：方向沿绳
摩擦力：阻碍物体相对运动（趋势）的方向
1.关于作用点
若所有的力都是同一物体受到的力，则力的作用点可以集中画到该物体的重心上。
问题二：力的平衡
问题二：力的平衡

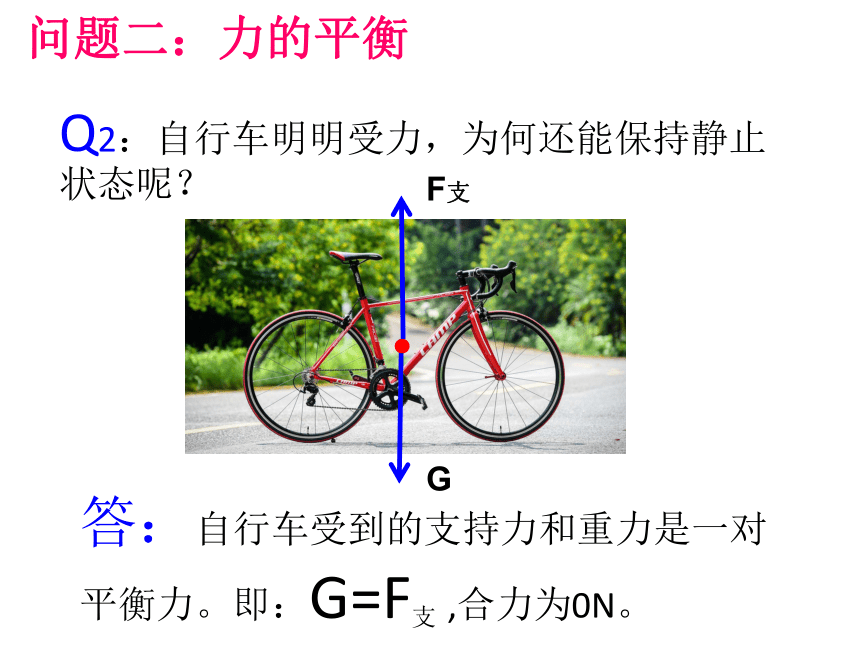

Q2：自行车明明受力，为何还能保持静止状态呢？
答：自行车受到的支持力和重力是一对平衡力。即：G=F支 ,合力为0N。
问题二：力的平衡

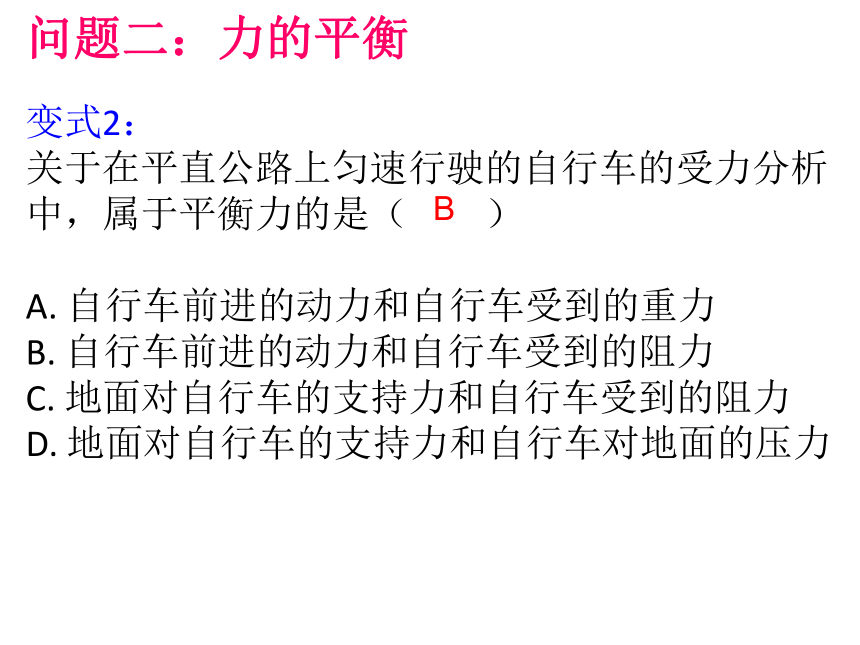

变式2：
关于在平直公路上匀速行驶的自行车的受力分析中，属于平衡力的是（　　）

A. 自行车前进的动力和自行车受到的重力
B. 自行车前进的动力和自行车受到的阻力
C. 地面对自行车的支持力和自行车受到的阻力
D. 地面对自行车的支持力和自行车对地面的压力
B

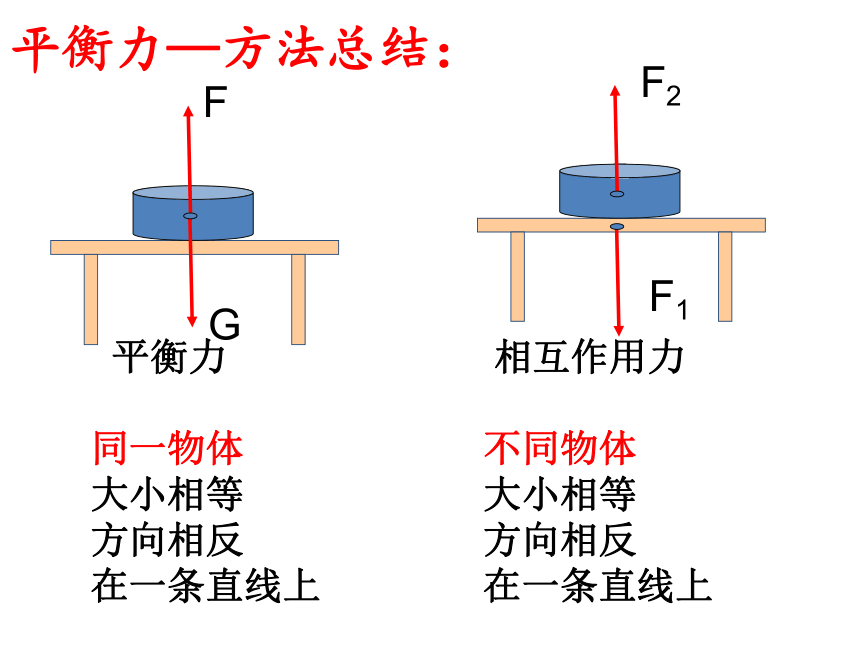

平衡力

同一物体
大小相等
方向相反
在一条直线上
相互作用力

不同物体
大小相等
方向相反
在一条直线上
平衡力—方法总结：
问题三：惯性
问题三：惯性
Q3：为什么即使用力捏刹车，自行车还是不能立即停下来？
答：自行车具有惯性。
变式3：
小明骑着自行车从斜面的高处滑下，由于前方突然出现一个台阶，小明想要紧急刹车，他应先捏 （选填“前刹”、“后刹”）才能较安全地停车。
后刹
惯性——方法总结：
惯性是物体的固有属性。一切物体在任何时候,任何状态下都有惯性。
质量---是惯性大小的唯一量度。
惯性不是力,在解答问题时,只能说“由于惯性” 、 “具有惯性”。
问题四：摩擦力
问题四：摩擦力

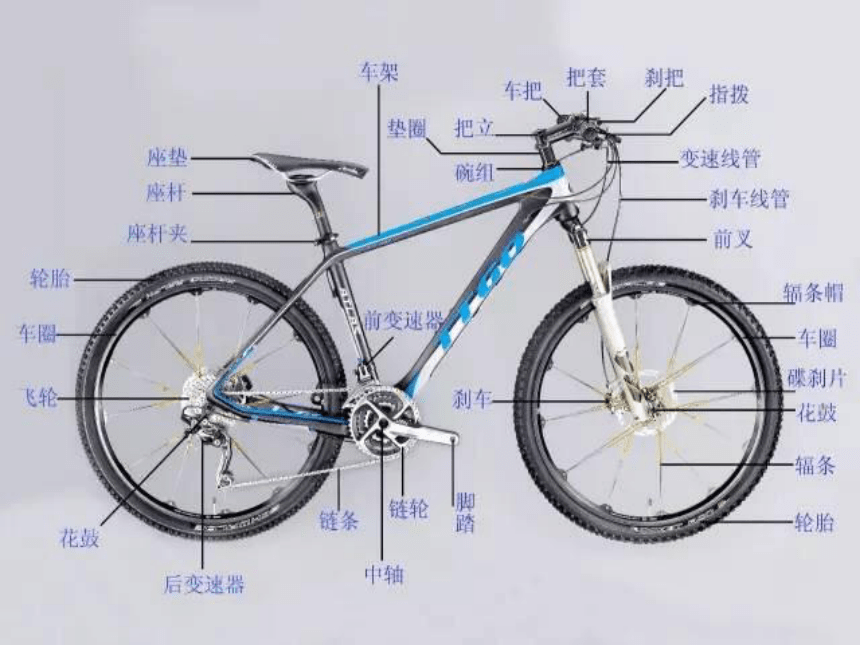

Q4：自行车上哪些设计与摩擦力有关呢？
问题四：摩擦力
变式4⑴：
自行车的设计中能减小摩擦的是 （ ）
A．自行车轮胎上凹凸的花纹
B.自行车的橡胶闸皮
C．自行车装有滚珠的轴承
D．骑自行车刹车时用力捏闸
C
问题四：摩擦力
变式4⑵：
自行车启动时，后轮为驱动轮，前轮为从动轮。也即脚踏板引起后轮的转动，从而带动前轮的转动。



启动时：
（了解）
f静
f滚
前轮向后，后轮向前。
刹车时：
f滑
f滚
自行车刹车时，刹车闸皮把后轮压住，后轮不再转动，在地面滑行。为此，前轮的转速减慢。
摩擦力——方法总结：
增大摩擦：增大粗糙程度、增大压力
例如：车把、轮胎、脚踏板花纹；用力捏刹车
减小摩擦：减小粗糙程度、减小压力，变滑动为滚动、分离接触面
例如：车链条、轴承要使用润滑油；
摩擦力分类：滑动摩擦、滚动摩擦、静摩擦
例如：自行车启动时，后轮受到向前的静摩擦力；
问题五：压强
问题五：压强
Q4：如图5，自行车的车垫为何要设计成马鞍形？
问题五：压强
变式5：
为了倡导绿色出行，衡阳市投放了大量的共享单车，已知人与车的总质量约60kg，每个轮胎与地面的接触面积约0.01m2。求：（本题g取10N/kg）
⑴自行车对地面的压力；
⑵自行车对地面压强；
⑶夏天能不能给自行车胎打足量的气体？请说明理由
解：
⑴F=G=mg=60kg×10N/kg=600N

⑶不能。夏天气温高，自行车胎内的气体会极速膨胀，当压力超过内胎承载能力时，会在薄弱部分产生爆裂。
N
1、公式：
2、单位：
帕斯卡，简称帕，符号Pa。
N /m2
3、1Pa物理意义：
每m2面积上受到的压力是1N。
压强计算——方法总结：
m2
Pa
车的受力
平衡状态
压强
惯 性
摩擦力
⑴共享单车为何能通过扫描二维码开锁？开锁的电流从何而来？
⑵共享单车为何
能精准定位？
1.研究探索类
⑶共享单车被破坏、私占的现象越来越多，请你尝试着设计一些方法来解决问题。
但愿共享单车不仅共享资源，也共享社会责任！
2.创作类：以自行车为实物核，创作个性复习成果.
