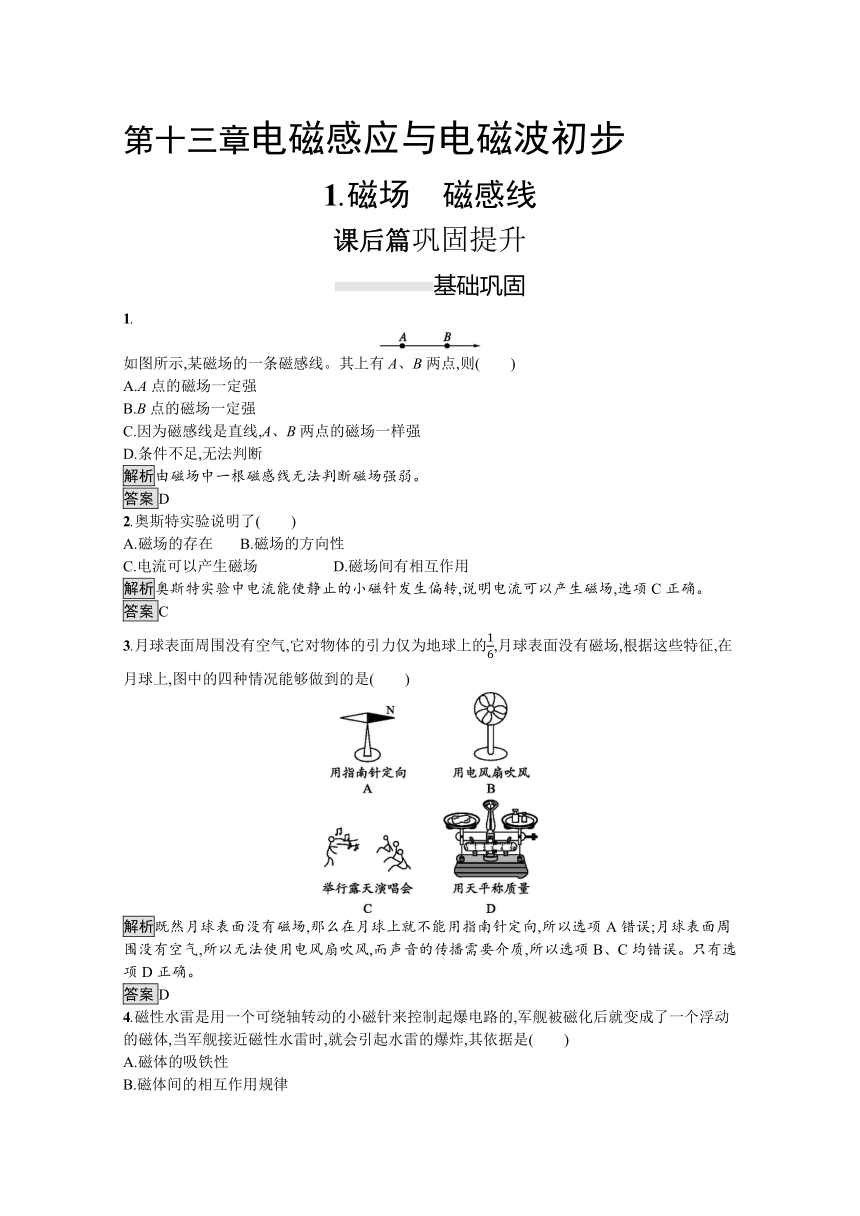

第十三章电磁感应与电磁波初步
1.磁场　磁感线
课后篇巩固提升
基础巩固
1.
如图所示,某磁场的一条磁感线。其上有A、B两点,则(　　)
A.A点的磁场一定强
B.B点的磁场一定强
C.因为磁感线是直线,A、B两点的磁场一样强
D.条件不足,无法判断
解析由磁场中一根磁感线无法判断磁场强弱。
答案D
2.奥斯特实验说明了(　　)
A.磁场的存在 B.磁场的方向性
C.电流可以产生磁场 D.磁场间有相互作用
解析奥斯特实验中电流能使静止的小磁针发生偏转,说明电流可以产生磁场,选项C正确。
答案C
3.月球表面周围没有空气,它对物体的引力仅为地球上的16,月球表面没有磁场,根据这些特征,在月球上,图中的四种情况能够做到的是(　　)
解析既然月球表面没有磁场,那么在月球上就不能用指南针定向,所以选项A错误;月球表面周围没有空气,所以无法使用电风扇吹风,而声音的传播需要介质,所以选项B、C均错误。只有选项D正确。
答案D
4.磁性水雷是用一个可绕轴转动的小磁针来控制起爆电路的,军舰被磁化后就变成了一个浮动的磁体,当军舰接近磁性水雷时,就会引起水雷的爆炸,其依据是(　　)
A.磁体的吸铁性
B.磁体间的相互作用规律
C.电荷间的相互作用规律
D.磁场对电流的作用原理
解析军舰被磁化成磁体与小磁针发生相互作用,属于磁体间同名磁极相互排斥,异名磁极相互吸引作用,选项B正确。
答案B
5.(多选)如图所示,电流产生磁场的分布图。正确的分布图是(　　)
解析由安培定则可以判断出直线电流产生的磁场方向,选项A正确,选项B错误。对于环形电流,注意让弯曲的四指指向电流的方向,可判断出选项C错误,选项D正确。
答案AD
6.
如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈,在线圈中心处挂上一个小磁针,且与线圈在同一平面内,则当赫姆霍兹线圈中通以图示方向的电流时(　　)
A.小磁针N极向里转
B.小磁针N极向外转
C.小磁针在纸面内向左摆动
D.小磁针在纸面内向右摆动
解析由于线圈中电流沿顺时针方向,根据安培定则可以确定,线圈内部轴线上磁感线方向垂直于纸面向里。而小磁针N极受力方向和磁感线方向相同,故小磁针N极向里转。
答案A
能力提升
1.下列对磁感线的描述正确的是(　　)
A.磁感线从磁体的N极出发到磁体的S极终止
B.自由转动的小磁针放在通电螺线管内部,其N极指向螺线管的南极
C.磁感线上每一点的切线方向就是该点的磁场方向
D.通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆
解析磁感线在磁体的内部从S极指向N极,在磁体的外部从N极指向S极,A错误;在磁体内部的小磁针的N极指向磁体的N极,B错误;磁感线上每一点的切线方向就是该点的磁场方向,C正确;通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆,D错误。
答案C
2.如图所示,左侧水平台面上固定着条形磁铁,右侧固定着螺线管。闭合开关S后,下列判断正确的是(　　)
A.螺线管内的磁场方向向右,磁铁受到的斥力向左
B.螺线管内的磁场方向向右,磁铁受到的斥力向右
C.螺线管内的磁场方向向左,磁铁受到的斥力向左
D.螺线管内的磁场方向向左,磁铁受到的斥力向右
解析由安培定则可知,螺线管的N极在左端,螺线管内的磁场方向向左,磁铁受到的斥力向左,选项C正确。
答案C
3.
(多选)如图所示,回形针系在细线下端被磁铁吸引,下列说法正确的是(　　)
A.回形针下端为N极
B.回形针两端出现感应电荷
C.现用点燃的火柴对回形针加热,过一会儿发现回形针不被磁铁吸引了,原因是回形针加热后,分子电流排列无序了
D.用点燃的火柴对回形针加热,回形针不被磁铁吸引,原因是回形针加热后,分子电流消失了
解析回形针被磁化后的磁场方向与条形磁铁磁场方向一致,故回形针的下端为N极,A对,B错;对回形针加热,回形针磁性消失是因为分子电流排列无序了,故C对,D错。
答案AC
4.
通电螺线管内有一在磁场力作用下静止的小磁针,磁针指向如图所示,则(　　)
A.螺线管的P端为N极,a接电源的正极
B.螺线管的P端为N极,a接电源的负极
C.螺线管的P端为S极,a接电源的正极
D.螺线管的P端为S极,a接电源的负极
解析通电螺线管内轴线的磁场方向水平向左,则P端为N极,由安培定则知,b接电源正极,选项B正确。
答案B
