4.5 电压的测量 培优练习（含答案）

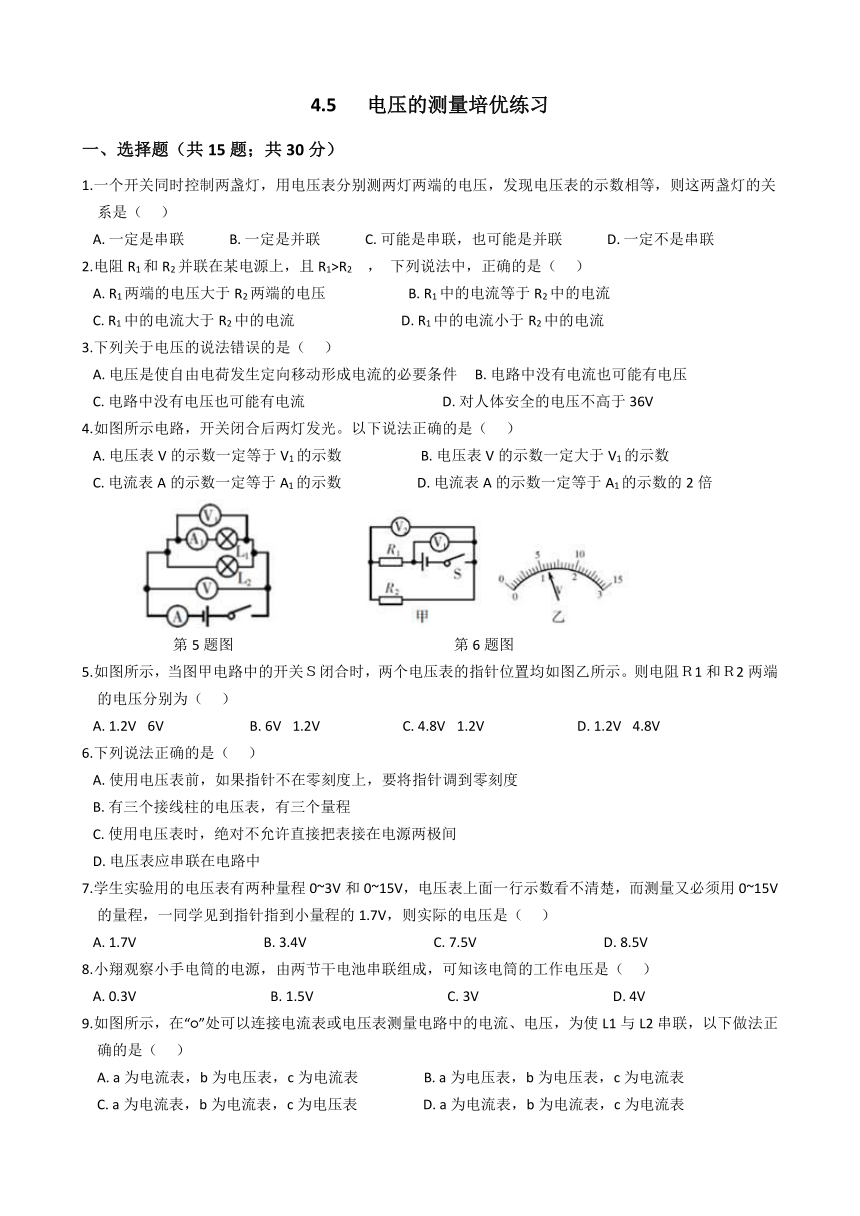

4.5 电压的测量培优练习
一、选择题（共15题；共30分）
1.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（??? ）
A.?一定是串联?????????????B.?一定是并联?????????????C.?可能是串联，也可能是并联?????????????D.?一定不是串联
2.电阻R1和R2并联在某电源上，且R1>R2 ， 下列说法中，正确的是（??? ）
A.?R1两端的电压大于R2两端的电压????????????????????????B.?R1中的电流等于R2中的电流C.?R1中的电流大于R2中的电流???????????????????????????????D.?R1中的电流小于R2中的电流
3.下列关于电压的说法错误的是（??? ）
A.?电压是使自由电荷发生定向移动形成电流的必要条件?????B.?电路中没有电流也可能有电压C.?电路中没有电压也可能有电流????????????????????????????????????????D.?对人体安全的电压不高于36V
4.如图所示电路，开关闭合后两灯发光。以下说法正确的是（??? ）
A.?电压表V的示数一定等于V1的示数???????????????????????B.?电压表V的示数一定大于V1的示数C.?电流表A的示数一定等于A1的示数??????????????????????D.?电流表A的示数一定等于A1的示数的2倍

第5题图 第6题图
5.如图所示，当图甲电路中的开关Ｓ闭合时，两个电压表的指针位置均如图乙所示。则电阻Ｒ1和Ｒ2两端的电压分别为（??? ）
A.?1.2V? 6V?????????????????????????B.?6V? 1.2V????????????????????????C.?4.8V? 1.2V???????????????????????????D.?1.2V? 4.8V
6.下列说法正确的是（??? ）
A.?使用电压表前，如果指针不在零刻度上，要将指针调到零刻度B.?有三个接线柱的电压表，有三个量程C.?使用电压表时，绝对不允许直接把表接在电源两极间D.?电压表应串联在电路中
7.学生实验用的电压表有两种量程0~3V和0~15V，电压表上面一行示数看不清楚，而测量又必须用0~15V的量程，一同学见到指针指到小量程的1.7V，则实际的电压是（??? ）
A.?1.7V?????????????????????????????????????B.?3.4V?????????????????????????????????????C.?7.5V?????????????????????????????????????D.?8.5V
8.小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒的工作电压是（??? ）
A.?0.3V???????????????????????????????????????B.?1.5V???????????????????????????????????????C.?3V???????????????????????????????????????D.?4V
9.如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（??? ）
A.?a为电流表，b为电压表，c为电流表???????????????????B.?a为电压表，b为电压表，c为电流表C.?a为电流表，b为电流表，c为电压表???????????????????D.?a为电流表，b为电流表，c为电流表

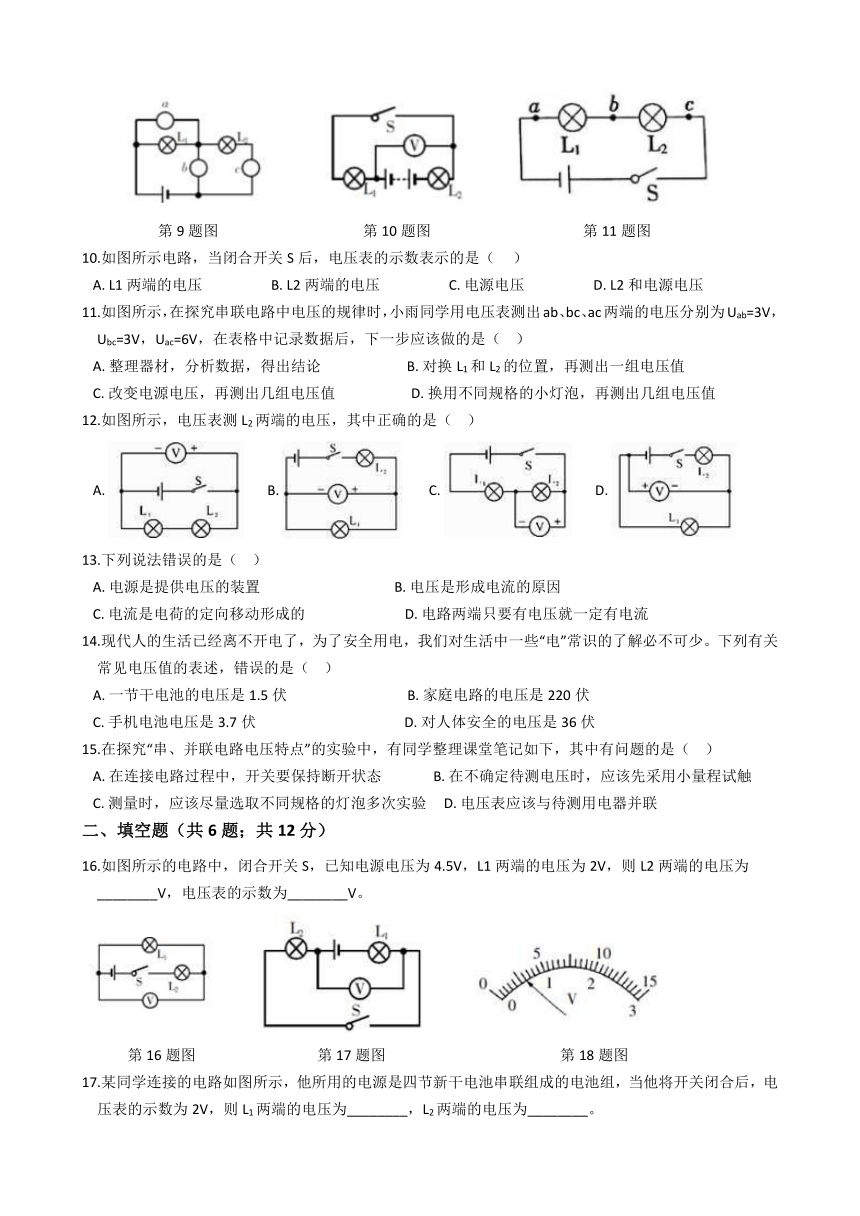

第9题图 第10题图 第11题图
10.如图所示电路，当闭合开关S后，电压表的示数表示的是（??? ）
A.?L1两端的电压????????????????????B.?L2两端的电压????????????????????C.?电源电压????????????????????D.?L2和电源电压
11.如图所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（?? ）
A.?整理器材，分析数据，得出结论?????????????????????????B.?对换L1和L2的位置，再测出一组电压值C.?改变电源电压，再测出几组电压值??????????????????????D.?换用不同规格的小灯泡，再测出几组电压值
12.如图所示，电压表测L2两端的电压，其中正确的是（?? ）
A.????????B.?????????C.????????D.?
13.下列说法错误的是（?? ）
A.?电源是提供电压的装置???????????????????????????????????????B.?电压是形成电流的原因C.?电流是电荷的定向移动形成的?????????????????????????????D.?电路两端只要有电压就一定有电流
14.现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（?? ）
A.?一节干电池的电压是1.5伏???????????????????????????????????B.?家庭电路的电压是220伏C.?手机电池电压是3.7伏????????????????????????????????????????? D.?对人体安全的电压是36伏
15.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（?? ）
A.?在连接电路过程中，开关要保持断开状态???????????????B.?在不确定待测电压时，应该先采用小量程试触C.?测量时，应该尽量选取不同规格的灯泡多次实验?????D.?电压表应该与待测用电器并联
二、填空题（共6题；共12分）
16.如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为________V，电压表的示数为________V。

第16题图 第17题图 第18题图
17.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为________，L2两端的电压为________。
18.如图所示，当量程为0～3V时，电压表指针的读数为________V；当量程为0～15V时，电压表指针的读数为________V。
19.如图是某同学设计的汽车油量表原理图，当油箱里的油面降低时，浮标下降，杠杆的指针上升，油量表示数变小。则图中的油量表是由________表改装而成的，电阻R1、R2的连接方式是________?。

第19题图 第20题图
20.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为________V和________V
21.如图甲所示的电路中，闭合开关后，电压表V1和V2的示数如图乙所示，则灯泡L1和L2两端的电压分别是________伏和________伏
三、解答题（共3题；共11分）
22.小明用如图甲所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于________状态。
（2）在闭合开关前，小明应将滑动变阻器的滑片置于________端（填“A”或“B”），并采用________的方法来确定电压表的量程。
（3）如图乙所示，电压表的读数为________V。
23.物理兴趣小组在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些。由此他们作出如下猜想：
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.78
0.80
表一
猜想一：水果电池电压可能与水果的大小有关。
猜想二：水果电池电压可能与电极的材料有关。
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
分析表中数据，说明猜想一是________的（填“正确”或“错误”）。
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，保持________和________相同，分别测出电压，如表二所示：
表二
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.88
0.60
0.46
分析表中数据，得到的结论是________。
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题：________？
24.在各电路图的A、B圆圈中填上适当的字母，表示不同的电表。

参考答案
一、选择题
1. C 2. D 3. C 4. A 5. C 6. A 7. D 8. C 9. B 10. A 11. D 12.C 13.D 14.D 15.B
二、填空题
16. 2.5；2 17. 4V；2V 18. 0.6；3 19. 电压表；串联 20. 4.8V；1.2V 21.1.3；2.7
三、解答题
22. （1）断开（2）B；试触（3）2
23. （1）错误（2）电极插入的深度；插入后两电极间距离；在电极插入的深度和两极间距离一定时，水果电池的电压与电极的材料有关（3）水果电池的电压与水果的酸度（或汁液的多少）有什么关系
24.
