4.1 电荷与电流 培优练习（含答案）

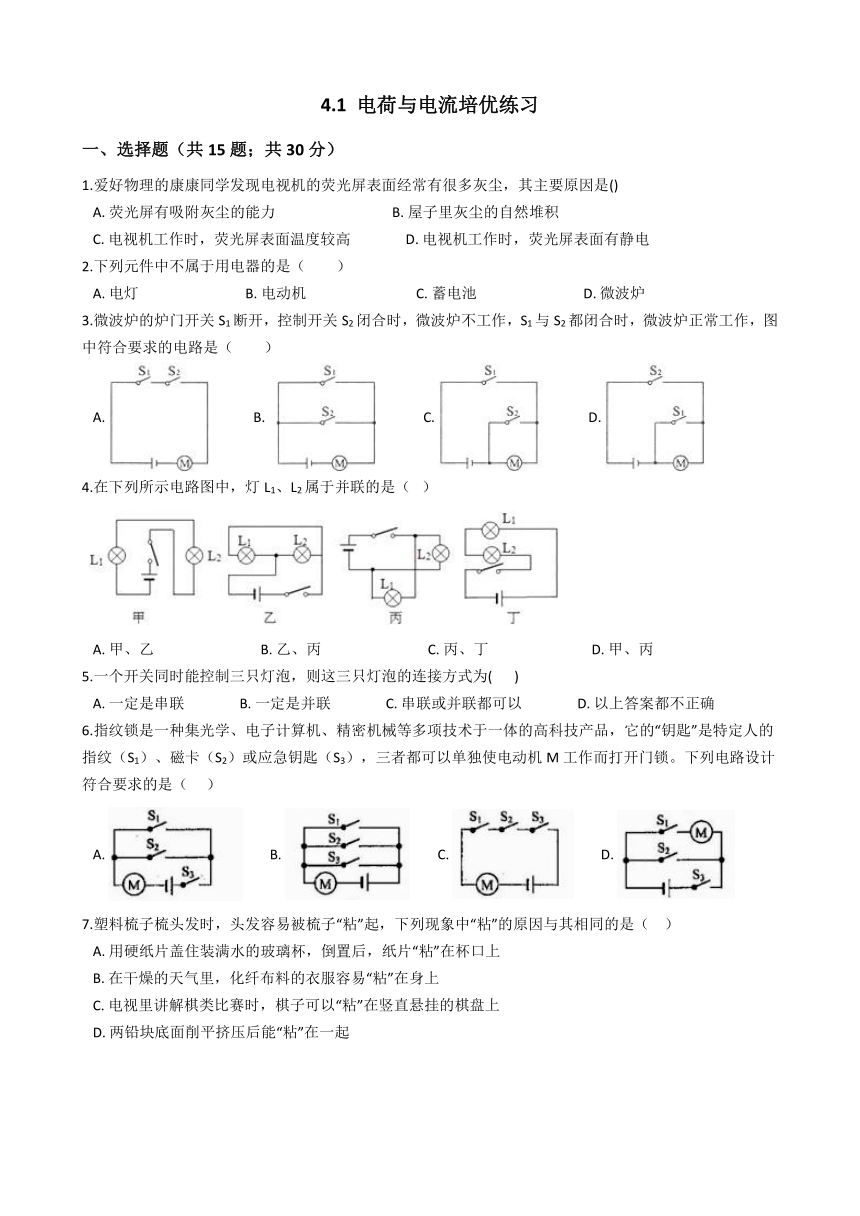

4.1 电荷与电流培优练习
一、选择题（共15题；共30分）
1.爱好物理的康康同学发现电视机的荧光屏表面经常有很多灰尘，其主要原因是()
A.?荧光屏有吸附灰尘的能力??????????????????????????????????B.?屋子里灰尘的自然堆积C.?电视机工作时，荧光屏表面温度较高????????????????D.?电视机工作时，荧光屏表面有静电
2.下列元件中不属于用电器的是（　　）
A.?电灯???????????????????????????????B.?电动机????????????????????????????????C.?蓄电池???????????????????????????????D.?微波炉
3.微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S2都闭合时，微波炉正常工作，图中符合要求的电路是（　　）
A.??????????????B.???????????????C.??????????????D.?
4.在下列所示电路图中，灯L1、L2属于并联的是（? ）

A.?甲、乙???????????????????????????????B.?乙、丙???????????????????????????????C.?丙、丁??????????????????????????????D.?甲、丙
5.一个开关同时能控制三只灯泡，则这三只灯泡的连接方式为( ? ?)
A.?一定是串联????????????????B.?一定是并联????????????????C.?串联或并联都可以????????????????D.?以上答案都不正确
6.指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（??? ）
A.?????????B.?????????C.?????????D.?
7.塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（?? ）
A.?用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上?????
B.?在干燥的天气里，化纤布料的衣服容易“粘”在身上C.?电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上???????
D.?两铅块底面削平挤压后能“粘”在一起

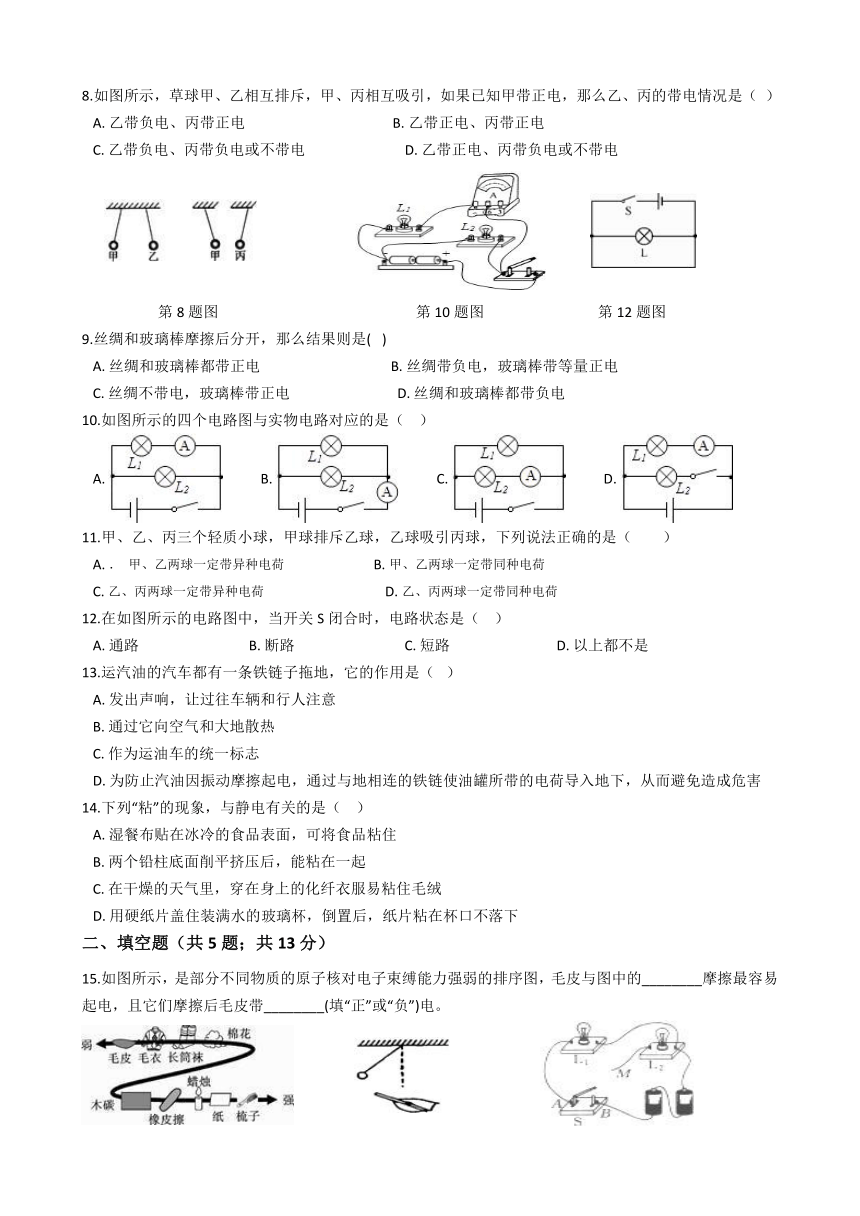

8.如图所示，草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）?
A.?乙带负电、丙带正电???????????????????????????????????????????B.?乙带正电、丙带正电C.?乙带负电、丙带负电或不带电?????????????????????????????D.?乙带正电、丙带负电或不带电

第8题图 第10题图 第12题图
9.丝绸和玻璃棒摩擦后分开，那么结果则是(? )
A.?丝绸和玻璃棒都带正电??????????????????????????????????????B.?丝绸带负电，玻璃棒带等量正电C.?丝绸不带电，玻璃棒带正电????????????????????????????? D.?丝绸和玻璃棒都带负电
10.如图所示的四个电路图与实物电路对应的是（?? ）
A.????????????B.????????????C.????????????D.?
11.甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（　　）?
A.?． 甲、乙两球一定带异种电荷??????????????????????????B.?甲、乙两球一定带同种电荷C.?乙、丙两球一定带异种电荷????????????????????????????????D.?乙、丙两球一定带同种电荷
12.在如图所示的电路图中，当开关S闭合时，电路状态是（?? ）
A.?通路????????????????????????????????B.?断路????????????????????????????????C.?短路???????????????????????????????D.?以上都不是
13.运汽油的汽车都有一条铁链子拖地，它的作用是（? ）
A.?发出声响，让过往车辆和行人注意
B.?通过它向空气和大地散热C.?作为运油车的统一标志D.?为防止汽油因振动摩擦起电，通过与地相连的铁链使油罐所带的电荷导入地下，从而避免造成危害
14.下列“粘”的现象，与静电有关的是（?? ）
A.?湿餐布贴在冰冷的食品表面，可将食品粘住B.?两个铅柱底面削平挤压后，能粘在一起C.?在干燥的天气里，穿在身上的化纤衣服易粘住毛绒D.?用硬纸片盖住装满水的玻璃杯，倒置后，纸片粘在杯口不落下
二、填空题（共5题；共13分）
15.如图所示，是部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的________摩擦最容易起电，且它们摩擦后毛皮带________(填“正”或“负”)电。

第15题图 第16题图 第17题图

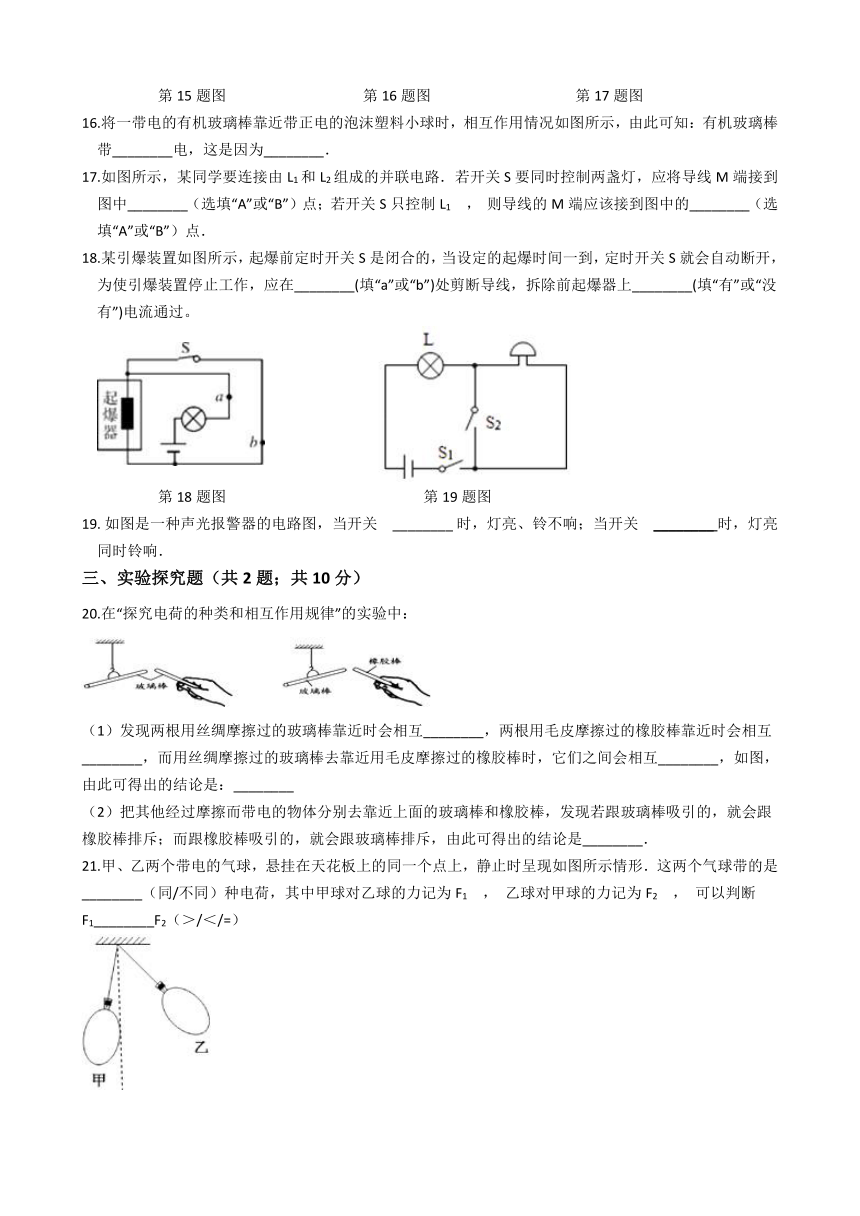

16.将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带________电，这是因为________．
17.如图所示，某同学要连接由L1和L2组成的并联电路．若开关S要同时控制两盏灯，应将导线M端接到图中________（选填“A”或“B”）点；若开关S只控制L1 ， 则导线的M端应该接到图中的________（选填“A”或“B”）点．
18.某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在________(填“a”或“b”)处剪断导线，拆除前起爆器上________(填“有”或“没有”)电流通过。

第18题图 第19题图
19.?如图是一种声光报警器的电路图，当开关　________?时，灯亮、铃不响；当开关　________?时，灯亮同时铃响．
三、实验探究题（共2题；共10分）
20.在“探究电荷的种类和相互作用规律”的实验中：
（1）发现两根用丝绸摩擦过的玻璃棒靠近时会相互________，两根用毛皮摩擦过的橡胶棒靠近时会相互________，而用丝绸摩擦过的玻璃棒去靠近用毛皮摩擦过的橡胶棒时，它们之间会相互________，如图，由此可得出的结论是：________
（2）把其他经过摩擦而带电的物体分别去靠近上面的玻璃棒和橡胶棒，发现若跟玻璃棒吸引的，就会跟橡胶棒排斥；而跟橡胶棒吸引的，就会跟玻璃棒排斥，由此可得出的结论是________．
21.甲、乙两个带电的气球，悬挂在天花板上的同一个点上，静止时呈现如图所示情形．这两个气球带的是________（同/不同）种电荷，其中甲球对乙球的力记为F1 ， 乙球对甲球的力记为F2 ， 可以判断F1________F2（＞/＜/=）
四、解答题（共4题；共20分）
22.?请根据图中所示的实物图，画出对应的电路图．
23.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
24.如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联。图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少。
25.?家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
参考答案
一、选择题
1. D 2. C 3.A 4. B 5.C 6.B 7. B 8. D 9. B 10. A 11. B 12. C 13. D 14. C
二、填空题
15.梳子；正 16.正；同种电荷相互排斥 17.A；B 18.a；没有
19.S1、S2闭合；S1闭合，S2断开　
三、实验探究题
20.（1）排斥；排斥；吸引；同种电荷相互排斥，异种电荷相互吸引（2）自然界只存在两种电荷
21.同种；=
四、解答题
22.?解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：
23.【解答】解：（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1与电流表串联，再与L2并联；（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：
24.解：如图所示：
25.?解：经分析可知，电动机和电热丝并联，一开关位于干路，另一开关位于电热丝的支路，如下图所示：?
