(共34张PPT)

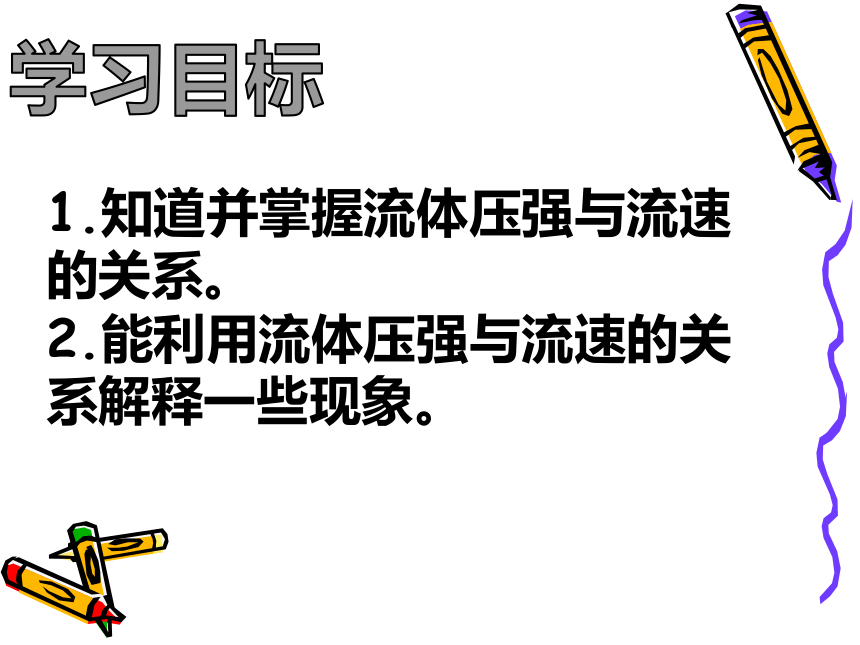

1.知道并掌握流体压强与流速的关系。
2.能利用流体压强与流速的关系解释一些现象。

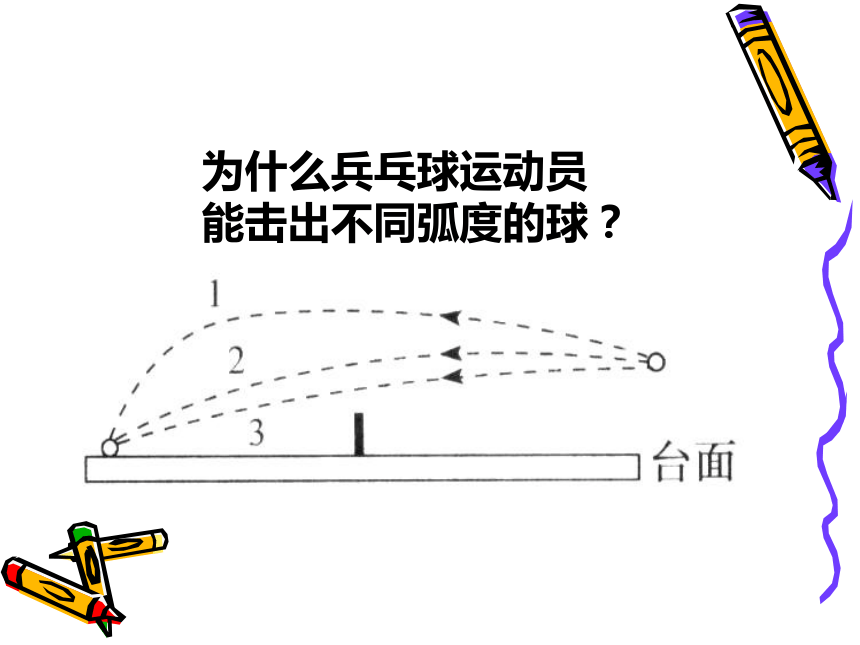

为什么兵乓球运动员
能击出不同弧度的球?

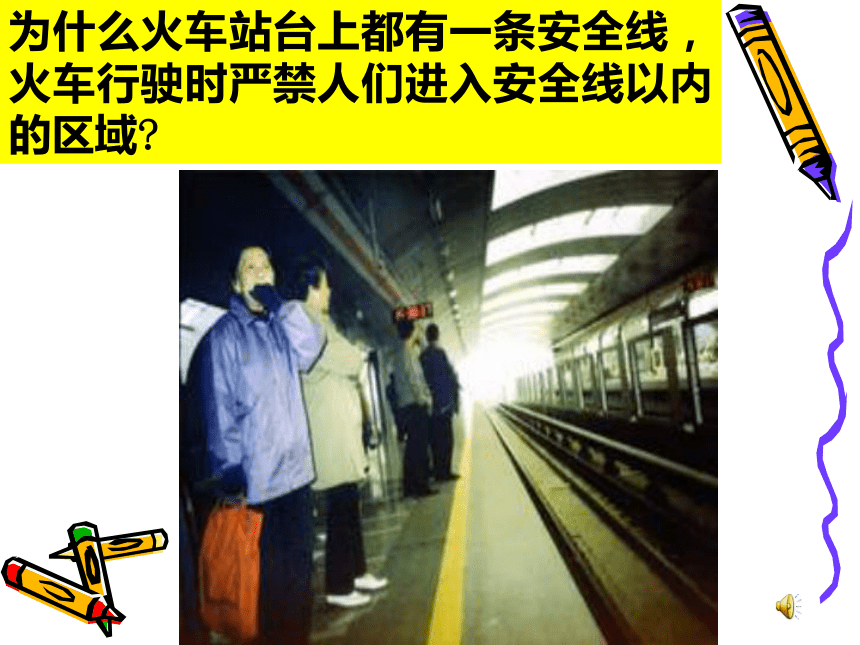

为什么火车站台上都有一条安全线,火车行驶时严禁人们进入安全线以内的区域?
实验:在离桌边2-3cm处放一铝质的硬币,在硬币前10cm左右用一高约为1-2cm的直尺或钢笔支起一个栏杆,在硬币上方沿着与桌面平行的方向用力吹一口气,看看会发生什么现象?
看到硬币会跳起来了

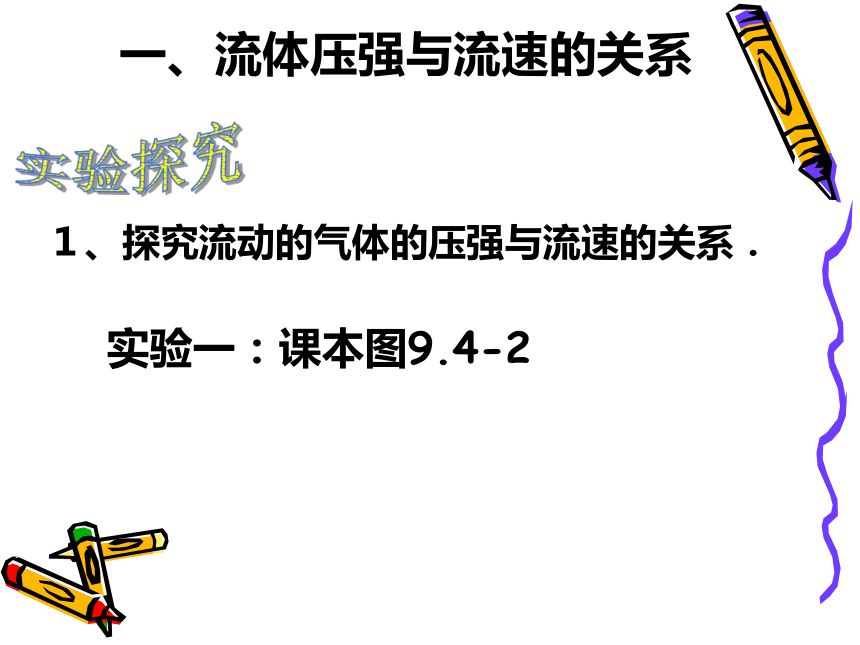

1、探究流动的气体的压强与流速的关系.
实验一:课本图9.4-2
一、流体压强与流速的关系
实验:请同学们手握两张纸(稍大些的,最好是8开的),让纸自然下垂,如果在两张纸中间向下吹气,猜想两张纸将怎样运动.然后,再吹气.
实验:将一张纸条放在下唇边,用力吹气,观察纸条有什么现象?
现象:纸条向中间合拢,而且气流越快,靠拢越明显,纸条间的距离变得越小.
为什么?
外侧空气流速小,压强大
结论:气体的流速越大,压强越小;
流速越小,压强越大.
吹气

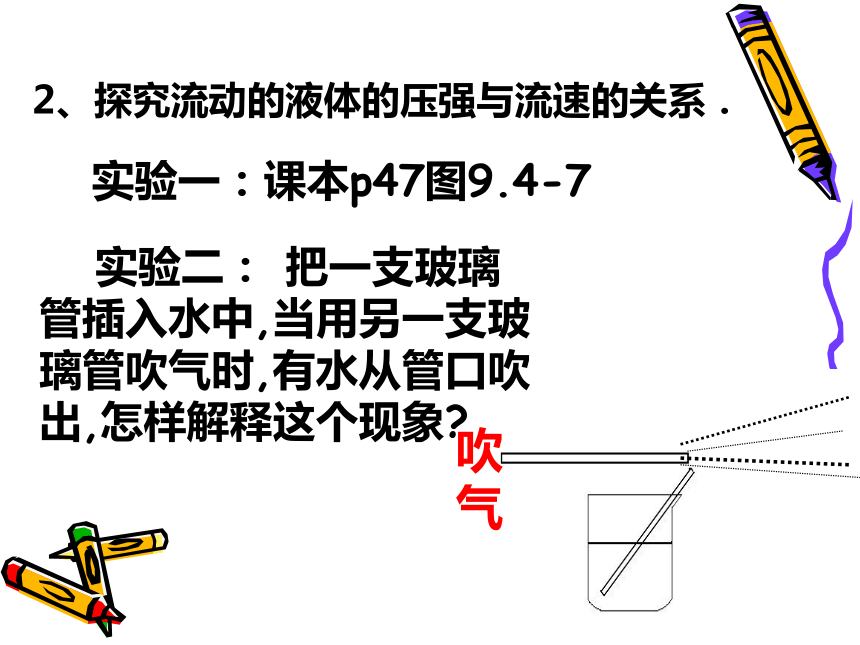

实验二: 把一支玻璃管插入水中,当用另一支玻璃管吹气时,有水从管口吹出,怎样解释这个现象?
2、探究流动的液体的压强与流速的关系.

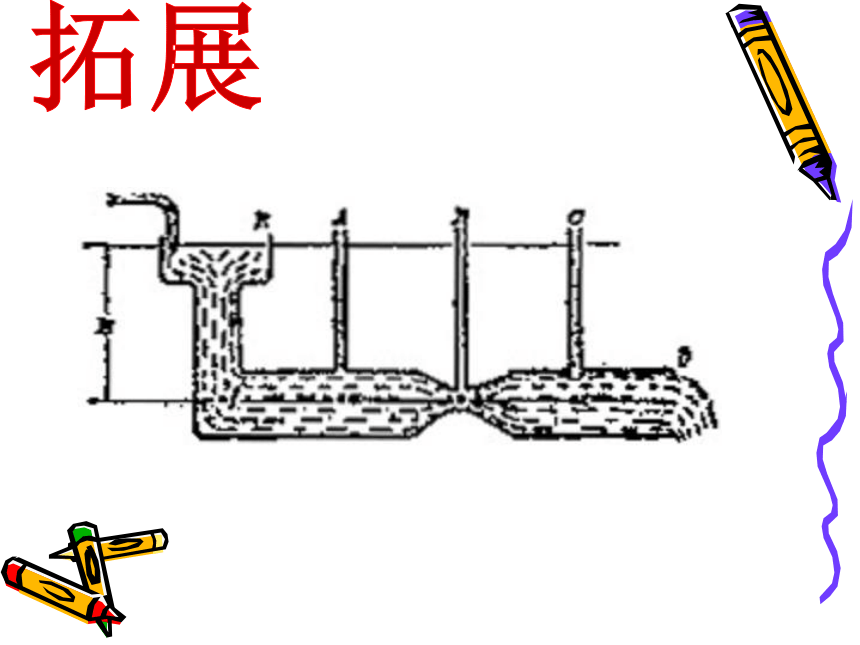

实验一:课本p47图9.4-7
请联想河流的情况,水流到河面宽敞处的流速比河面窄处流速哪个大?
在管细处流速大于管粗的地方的流速.
动画分析
流体在流动时,流速越大,压强越小;
流速越小,压强越大.
实验结论:
液体在流速大的地方压强较小,
在流速小的地方压强较大。
气体在流速大的地方压强也较小,
在流速小的地方压强也较大。
1、图8-45乒乓球
2、吹纸条
3、吹硬币
4、吸管喷水
5、小船靠拢
6、火车站台的安全线
不吹气时,纸条两侧空气可近似看作静止,两侧空气对纸条作用的压强相等,气压不会引起纸条运动.
吹气时,纸条接触气流的一侧气体流速快,受到的气压比静止空气的气压小,结果纸条在两侧气压差的作用下,向气压小的一侧(有气流的一侧)运动.
运用规律解释现象:
为什么火车站台上都有一条安全线,火车行驶时严禁人们进入安全线以内的区域?
当火车驶过站台时,使车厢周围的气流速度增大,压强减少,人体外侧的气压大于内侧,如果人离火车太近,在气压差的作用下可能会导致被“吸入”铁轨,产生危险。
p1
p2
p1=p2
上面空气
下面空气
吹气前
吹气时
空气快速流动
静止或较慢
猜想:是不是上面的空气的流速大,压强变得比下面小了呢?
p1
当在硬币上方沿着与桌面平行的方向吹气时,硬币上方气体的流速大,压强小;下方气体的流速小,压强大。因此在硬币上下面产生了压强差,这就是硬币“跳”起来的原因。

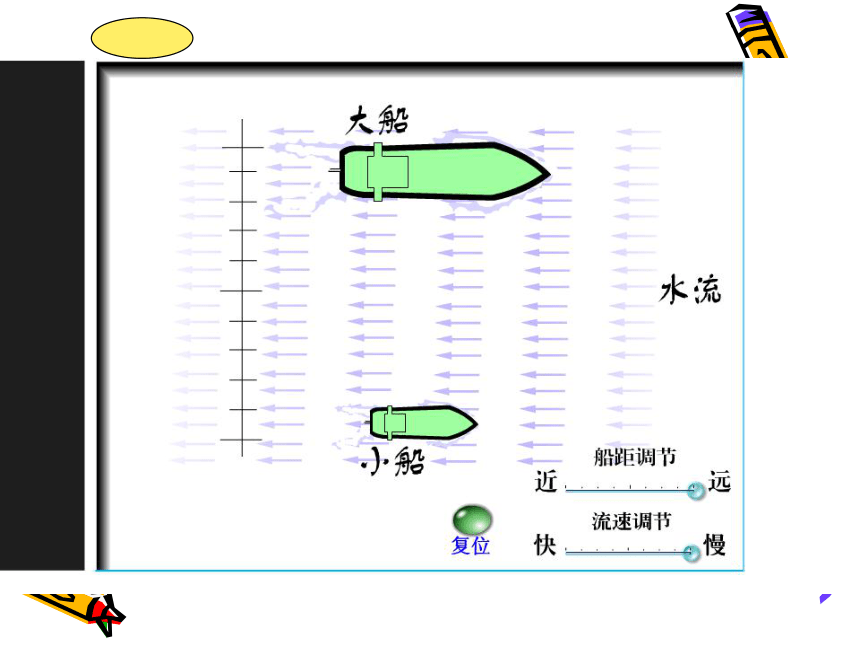

当两船彼此接近平行行驶时,两船之间的水由于被挤在一起,流速比外部大一些,压强比外部小一些,这样外部和内部的水较大的压强差就把两船挤在一起了.
1912年秋季的一天,当时世界上最大的远洋轮之一“奥林匹克号”正在大海上航行,离它100米左右的地方,有一艘比它小的多的铁甲巡洋舰”豪克号”与它平行疾驰.这时发生了一起意外的事情:小船好象是服从着一种不可见的力量,竟扭转船头朝着大船,并且不服从舵手操纵,几乎笔直地向大船冲来.“豪克”的船头撞在“奥林匹克”号的船舷上,以致“豪克”号把“奥林匹克”号的船舷撞了一个大洞。
1903年12月17日是一个载入人类史册的日子。在美国北卡罗来纳州,莱特兄弟先后4次驾驶他们经4年努力研制出来的“飞行者”1号,成功飞上蓝天。最成功的第4次飞行留空时间达到59秒,飞行距离达到260米。人类征服天空的梦想开始变为现实。
二、升力的产生
思考:几十吨重的飞机为什么能腾空而起?
机翼的形状是上凸下平的
奥秘——飞机的机翼
迎面吹来的风被机翼分成两部分,在相同的时间里机翼上方气流通过的路程长、速度大;下方气流通过的路程短、速度小.于是空气对机翼上方的压强小,对下方的压强大,机翼上下表面所受压力差的方向竖直向上,这就是飞机的升力.当飞机的滑行速度达到一定值时,机翼所受的升力超过飞机自重,飞机就起飞了。
观察:鸟类翅膀的形状,解释为什么鸟在空中展翅滑翔时不会坠落下来?
1、秋天,落叶铺满了马路,当一辆高速行驶的汽车驶过马路中间时,路旁的树叶将 ( )
A.从路旁飞向汽车
B.从路中间飞向路边
C.不受影响
D.向上飞扬
2、刮大风时,及时风向平行于窗户,窗户也常常会被刮开而打破玻璃,原因是 ( )
A.风对窗户的作用力太大
B.空气流速不同导致屋内外有压强差
C.风向里吹的结果
D.风向外吹的结果
4、有经验的人在龙卷风来临之前打开门窗,而不是关闭门窗,这是为什么?
3、“八月秋高风怒号,卷我屋上三重茅.”
请说出诗句中所包含的物理知识。
作业:
课外每人去玩玩,同学间进行交流,并对现象进行解释。
帆船前行的原理
“香蕉球”的奥秘
乒乓球的上旋
有空时上网查找这些奥秘。
乒乓球前进过程中由于不同的旋转方向会沿不同的径迹运动,且乒乓球旋转时会带动周围空气的旋转。运动员用三种不同的击球方法把乒乓球击出,请判断,图中1、2、3三条径迹哪条是上旋球(图中沿逆时针方向旋转),哪一条是下旋球(图中沿顺时针方向旋转),哪一条是不转球。试说明为什么上旋球应该沿着你所选的径迹运动。
硬币的下表面与桌面间总有一定的缝隙,这样硬币的下方和上方都有空气。
没有吹气时,硬币上面的空气与下面的空气可看做静止,这时硬币上面的空气对硬币向下的压强等于下面的空气产生的向上的压强,硬币受力平衡而静止。
