12.2 滑轮 精品练习题（含答案）

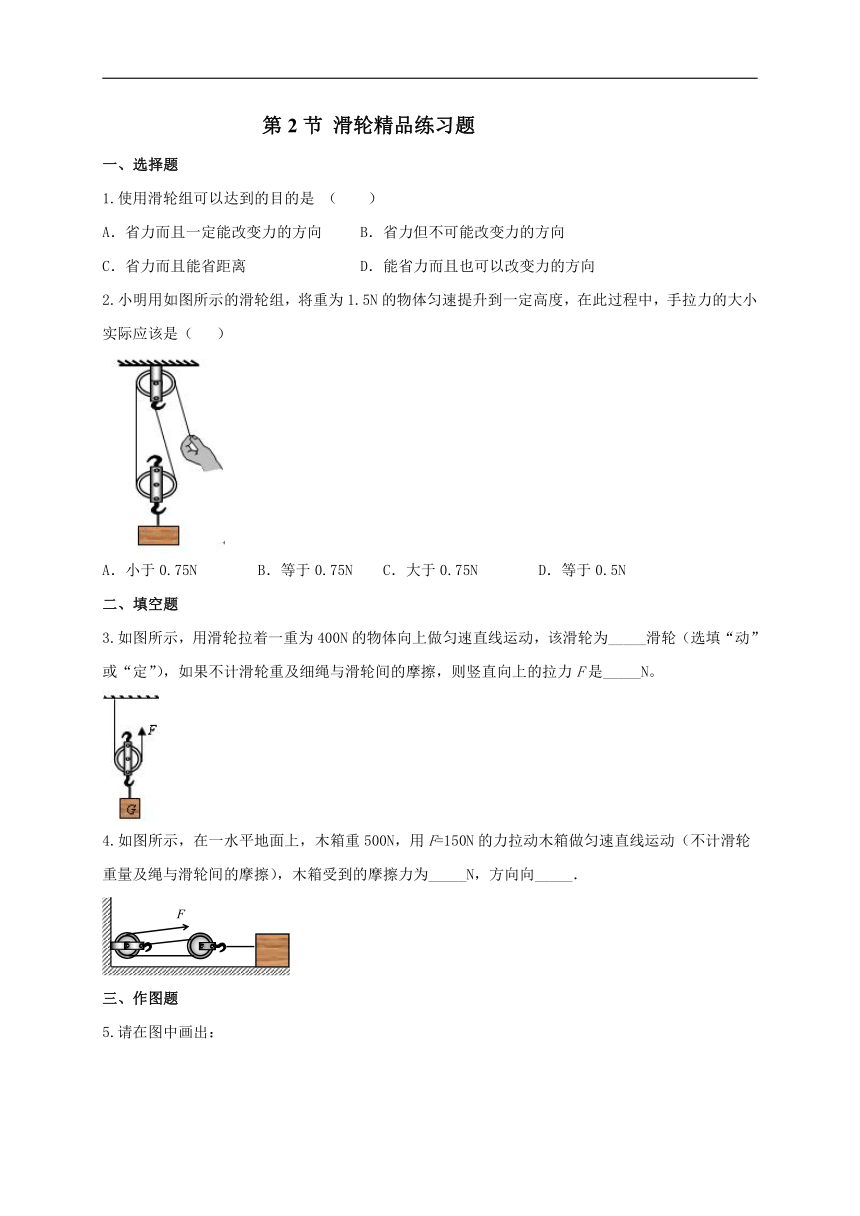

第2节 滑轮精品练习题
一、选择题
1.使用滑轮组可以达到的目的是 （ ）
A．省力而且一定能改变力的方向 B．省力但不可能改变力的方向
C．省力而且能省距离 D．能省力而且也可以改变力的方向
2.小明用如图所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是（ ）
A．小于0.75N B．等于0.75N C．大于0.75N D．等于0.5N
二、填空题
3.如图所示，用滑轮拉着一重为400N的物体向上做匀速直线运动，该滑轮为_____滑轮（选填“动”或“定”），如果不计滑轮重及细绳与滑轮间的摩擦，则竖直向上的拉力F是_____N。
4.如图所示，在一水平地面上，木箱重500N，用F=150N的力拉动木箱做匀速直线运动（不计滑轮重量及绳与滑轮间的摩擦），木箱受到的摩擦力为_____N，方向向_____．

三、作图题

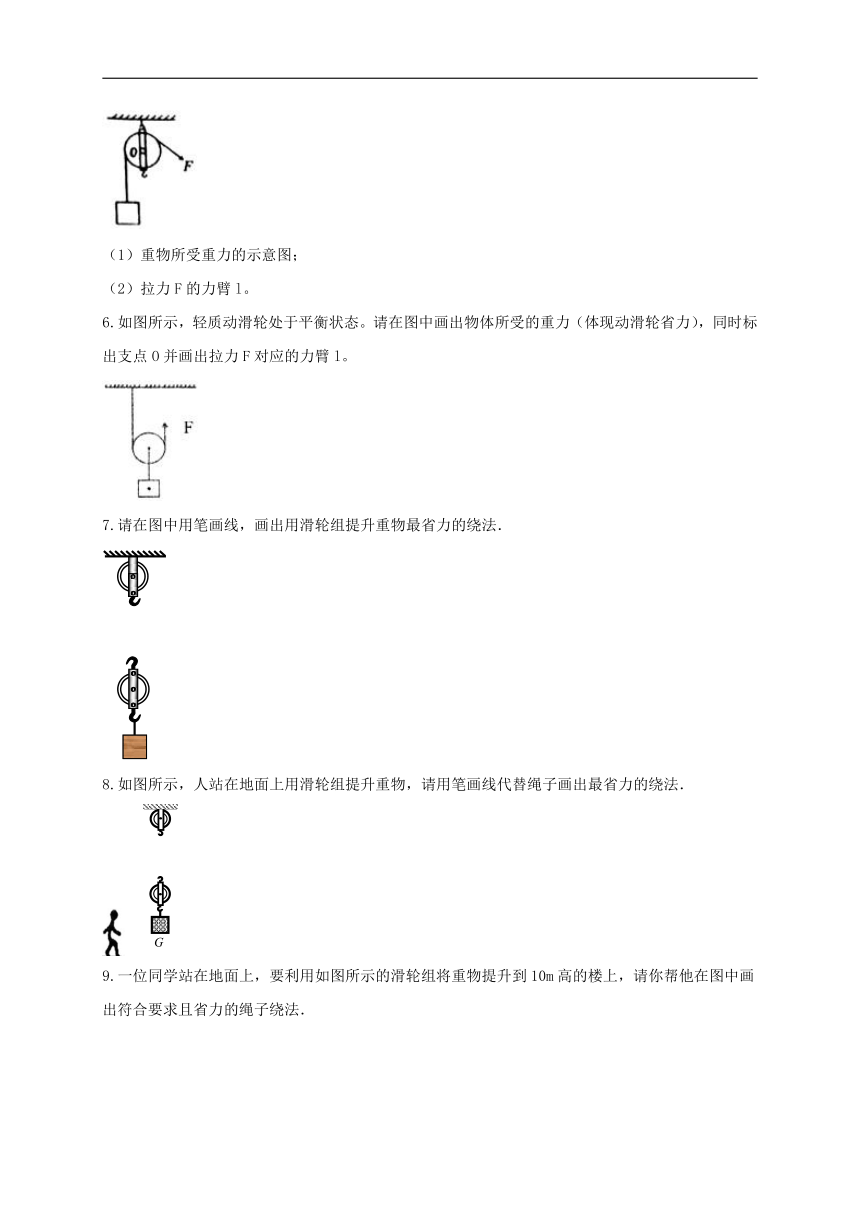

5.请在图中画出：
（1）重物所受重力的示意图；（2）拉力F的力臂l。
6.如图所示，轻质动滑轮处于平衡状态。请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。
7.请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．

8.如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．

9.一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法．

10.请在图中画出滑轮组最省力的绕法．

第2节 滑轮精品练习题参考答案
一、选择题
1.答案：D 2.答案：C
二、填空题
3.答案：动 200 4.答案：300 右
三、作图题
5.答案：如图所示。
6.答案：如图所示。
7.答案：如图所示。

8.答案：如图所示。

9.答案：如图所示。

10.答案：如图所示。
